软考中级网路工程师第十章组网技术

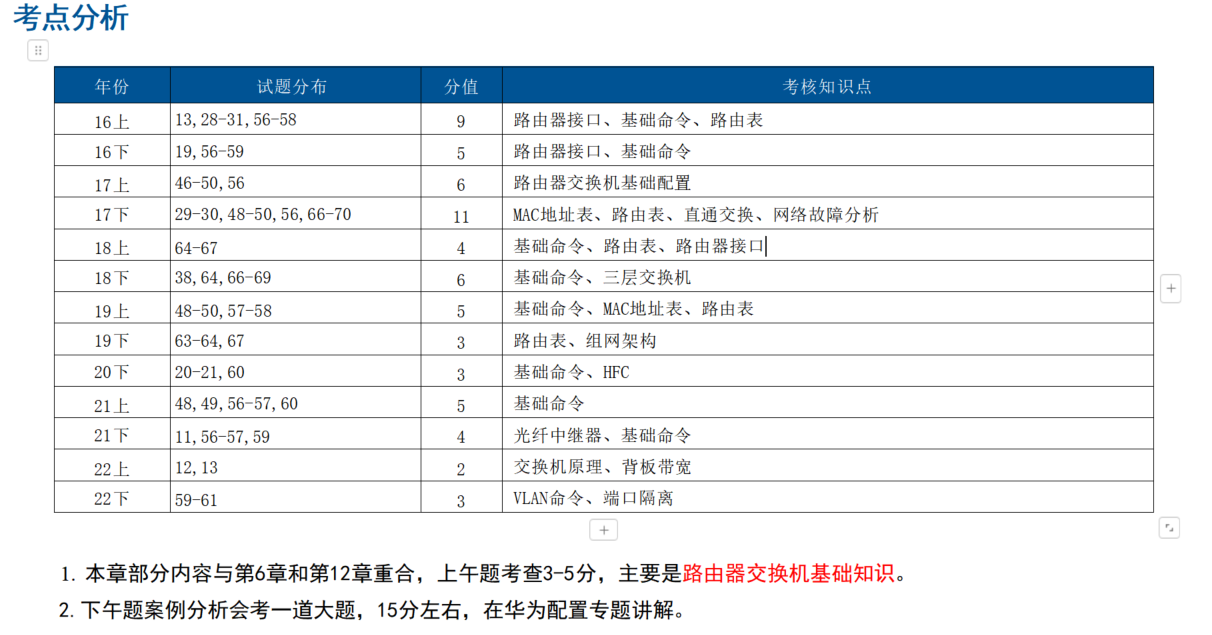

10-1考点分析

10-2交换机基础

交换机分类

■ 1.根据交换方式分

:::info
· 存储转发式交换(Store and Forward) 完整接收数据帧，缓存、验证、碎片过滤，然后转发。

。优点：可以提供差错校验和非对称交换。 缺点：延迟大。

. 直通式交换 (Cut-through) 输入端口扫描到目标地址后立即开始转发。

。优点：延迟小、交换速度快。 缺点：没有检错能力，不能实现非对称交换。

· 碎片过滤式交换 (Fragment Free) 开始转发前先检查数据包的长度是否够64个字节，如果小于64个字节，说明是冲突碎片，则丢弃；如果大于等于64个字节，则转发该包。

:::

其他分类方式

■ 2.根据交换的协议层划分：二层交换机、三层交换机、多层交换机。

■ 3.根据交换机结构划分：固定端口交换机、模块化交换机。

■ 4.根据配置方式划分： 堆叠交换机、非堆叠交换机。

■ 5.根据管理类型划分：网管交换机、非网管交换机、智能交换机。

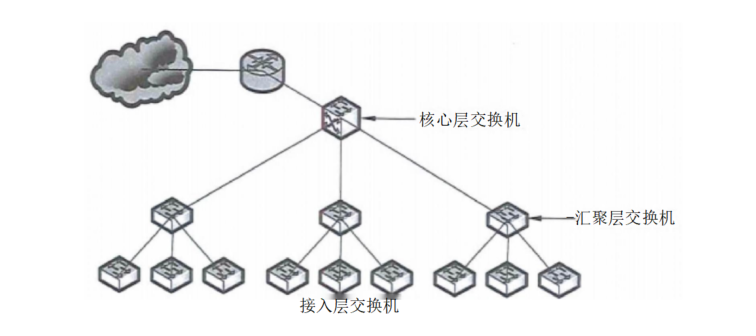

■ 6.层次结构划分： 核心交换机、汇聚交换机、接入交换机。

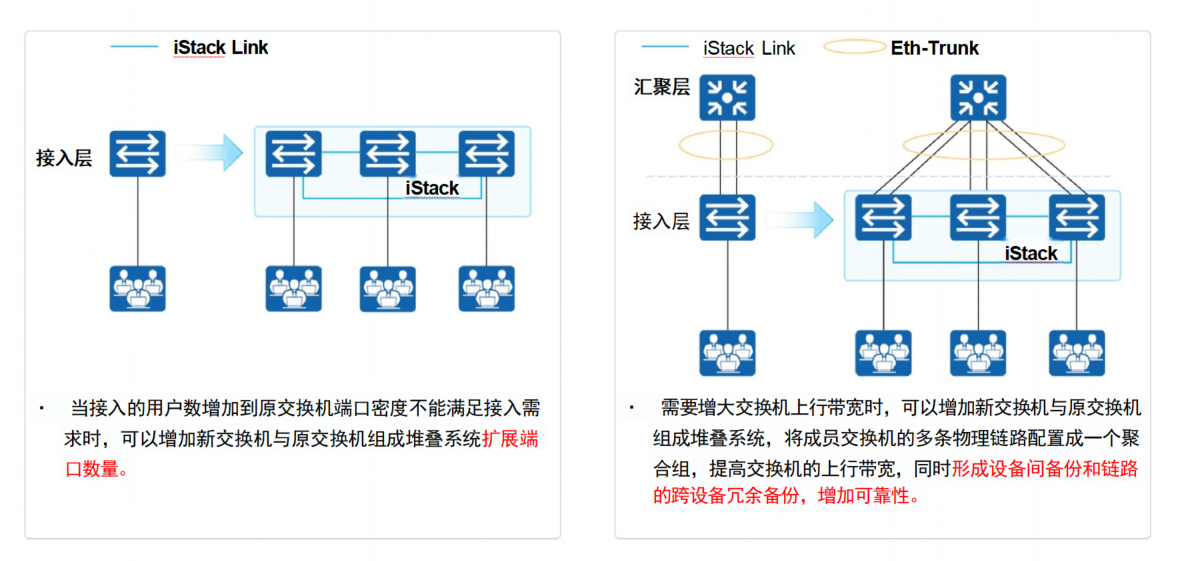

级联和堆叠

堆叠优劣势

■ 优势

· (1)逻辑上把多台设备虚拟成一台设备，简化运维，方便管理。

(2)一台物理设备故障，其他设备可以接管转发、控制平台，避免了单点故障。 · (3)跨设备的链路聚合，物理上的无环网络，无需再部署STP。

· (4)链路聚合中的链路全部有效使用，链路利用率100%。

■ 劣势

(1)堆叠都是私有协议，不支持跨厂商设备堆叠。

· (2)需要单独购买堆叠线缆。 (现在最新的用光纤也能实现堆叠)

· (3)存在一定资源浪费，特别高端设备，如果2台核心都配置双引擎，堆叠后只有1个引擎工作。

· (4)如果堆叠系统升级或重启， 一般会有20~60s的业务中断。

· (5)可靠性风险：控制层面统一后，相当于把鸡蛋放在一个篮子里，如果整个逻辑设备的控制平面出现问题(比如说路由表被人攻击破坏),就有可能导致整机瘫痪，影响的范围大。

交换机性能参数

:::info
■ 端口类型： RJ45 电口、光口 (SC/GBIC/ SFP（千兆）/SPF+（万兆）/ SFP28（100G）)。

■ 传输模式：半双工、全双工。

■ 交换容量： 端口数端口速率2。

包转发率：单位时间内发送64字节数据包的个数1000Mbps/8/(64+8+12)=1.488Mpps。

■ MAC地址数：交换机MAC地址表中可以存储最大的MAC地址数量。

VLAN 表项：交换机最大支持VLAN数量，现在都是4094个。（重点记忆）

:::

10-3路由器基础

路由器接口

:::info
广 域 网WAN 端口和局域网LAN 端口。

■ RJ45 端口：常规以太网电口。

■ 以太网光口： SC/GBIC/SFP/SPF+/SFP28。

■ AUI端口：用于令牌环或总线型以太网接口。

■ Serial 串口：用于连接DDN 、帧中继、 X.25 、PSTN 等网络。

■ ISDN BRI/PRI端口： ISDN 线路互联。

■ SDH POS接口：155M/622M/2.5G/10G。

:::

交换机路由器管理方式

Console 接口(最基础最常用)

AUX 端口连接Modem

■ Telnet/SSH

浏览器

网管软件
