本文详细描述了一个基于51单片机的红外防盗报警系统，包括紧急报警、布防功能以及取消操作的程序设计。使用Protues8.7进行仿真，并提供了Keil5编程和相关教程视频资源。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

具体实现功能

（1）按下紧急报警按键，报警指示灯闪烁，蜂鸣器报警；
（2）按下布防按键，布防指示灯开始闪烁，闪烁大约30秒，常亮后进入布防模式；
（3）在布防模式下，红外（按键模拟红外传感器）检测到人后，红外检测指示灯亮，发出声光报警；
（4）按下取消报警/布防按键，退出布防模式，取消报警。

仿真演示视频：

基于51单片机的红外防盗报警系统模拟-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

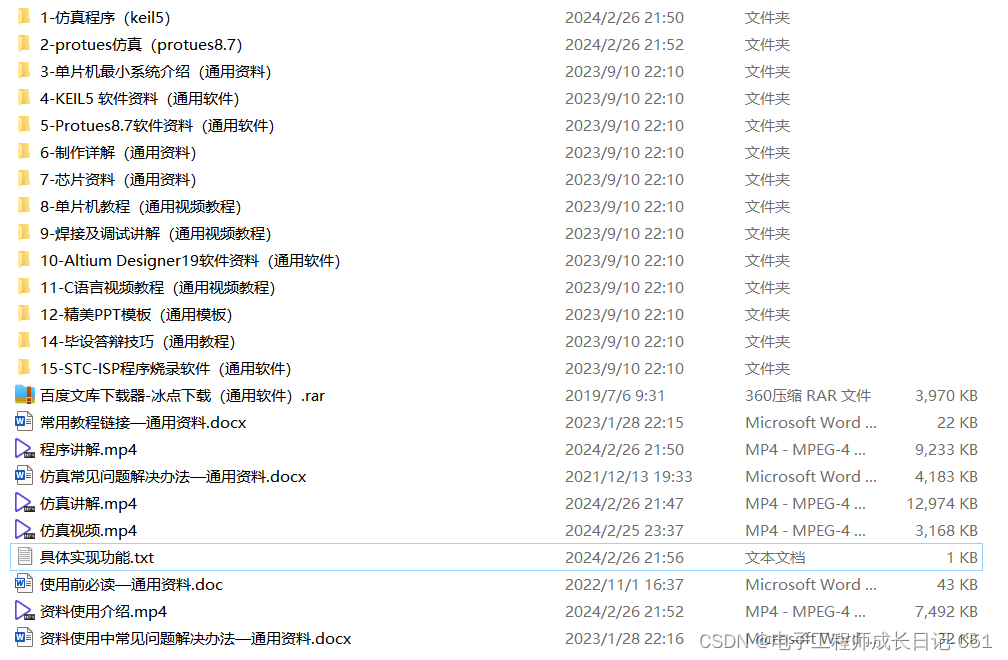

资料内容

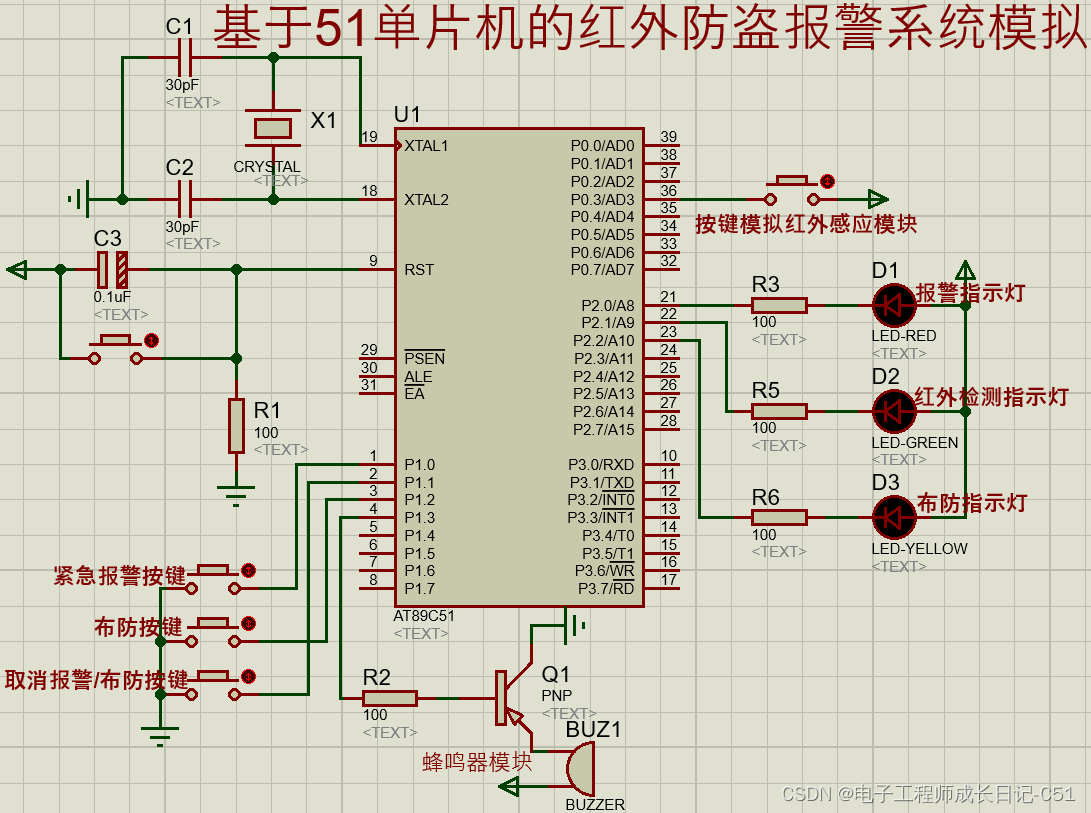

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

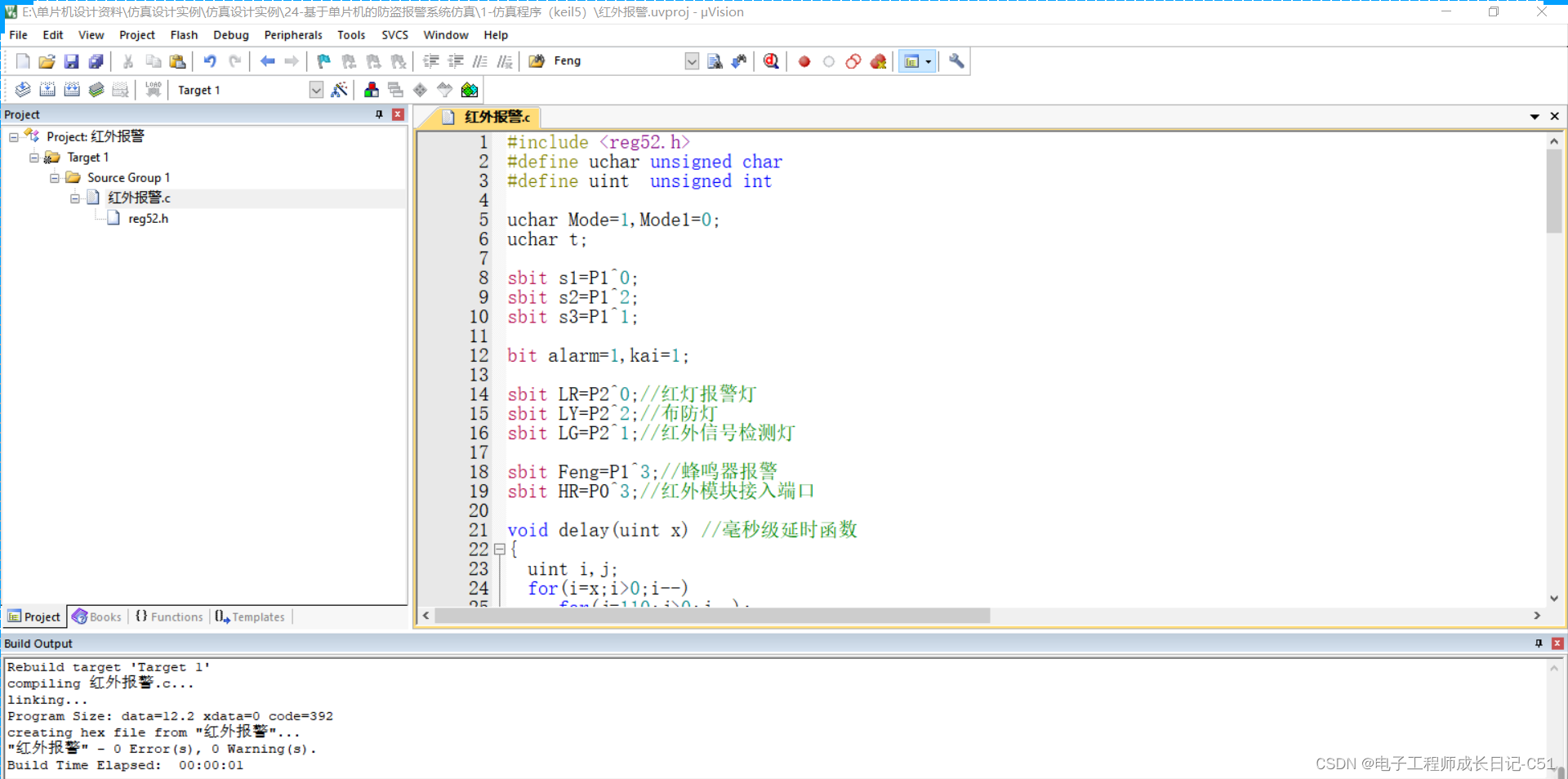

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

void main()
{
	LR=1;//初始化三个灯都是灭
	LG=1;
	LY=1;
	delay(5);
	while(1)
	{
		if(s1==0)				//紧急手动报警
		{
				delay(5);	   //延时消抖
				if(s1==0)
				{
					delay(5);
					while(!s1);
					kai=0;
					LY=1;
					LG=1;
					alarm=0; //进入报警状态
					Mode1=1; //Mode1置1：紧急报警过程中以防按了布防键取消紧急报警
					delay(5);
				}

		}
		if(s3==0)			//取消报警
		{

				delay(5);
				if(s3==0)
				{
					delay(5);
					while(!s3);
					LR=1;
					LY=1;
					Mode=1;
					Mode1=0;
					alarm=1;
					delay(5);
				}
		}
		if(s2==0)			//布防
		{
			if(Mode1==1) //判断Mode1的状态，如果是紧急报警状态就保持，否则进入布防设置
			{
				alarm=0;
			}
			else
			{
				for(t=0;t<150;t++)
				{
				  LY=~LY;
				  delay(200);
				}
				LR=1;
				LY=0;
				Mode=0;	//布防状态标识
				kai=1;
				delay(5);
			}
		}
		if(alarm==0)
		{
			di();
			delay(100);
			di();
			delay(100);
		}
		if(HR==1&&Mode==0)
		{
			alarm=0;//开始进入报警
		}
		else
		{
			if(kai)
			{
				alarm=1;
				LR=1;
			}
		}
		if(HR==1)  //检测红外模块有信号，绿灯亮,否则灭
		{
			LG=0;
			delay(200);
		}
		else
		{
			LG=1;
		}
	}
}

程序运行结果如图：
