具体实现功能

（1）LCD1602显示当前环境温度值、设定温度值，空调档位及空调状态（加热或制冷）。
（2）按键可设置温度值，当前温度值低于设定的温度值，空调加热（heat），电机正转；高于设定的温度值时，空调制冷（cold），电机反转。
（3）按键可调整空调档位，档位不同，电机转速不同。

仿真演示视频：

46-基于51单片机的智能空调系统仿真-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

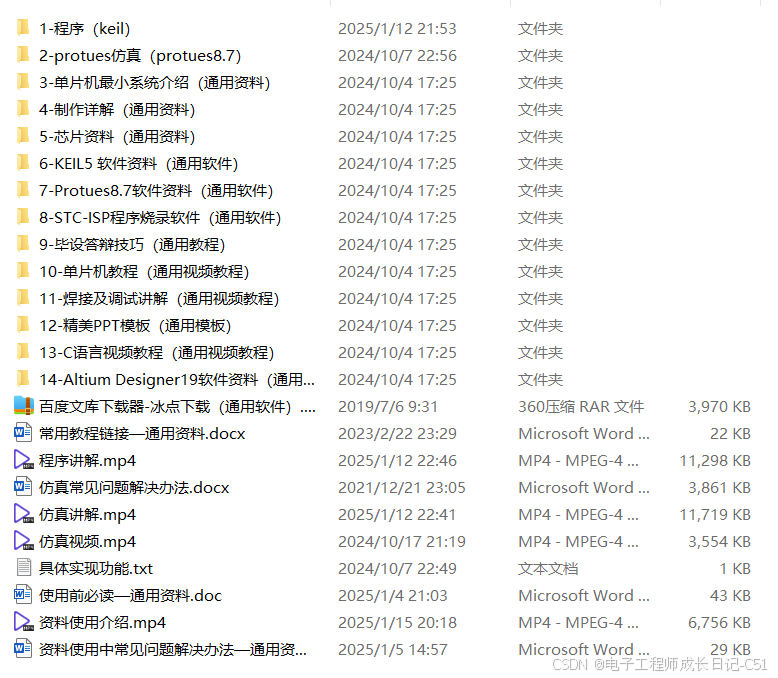

资料内容

仿真实现（protues8.7）

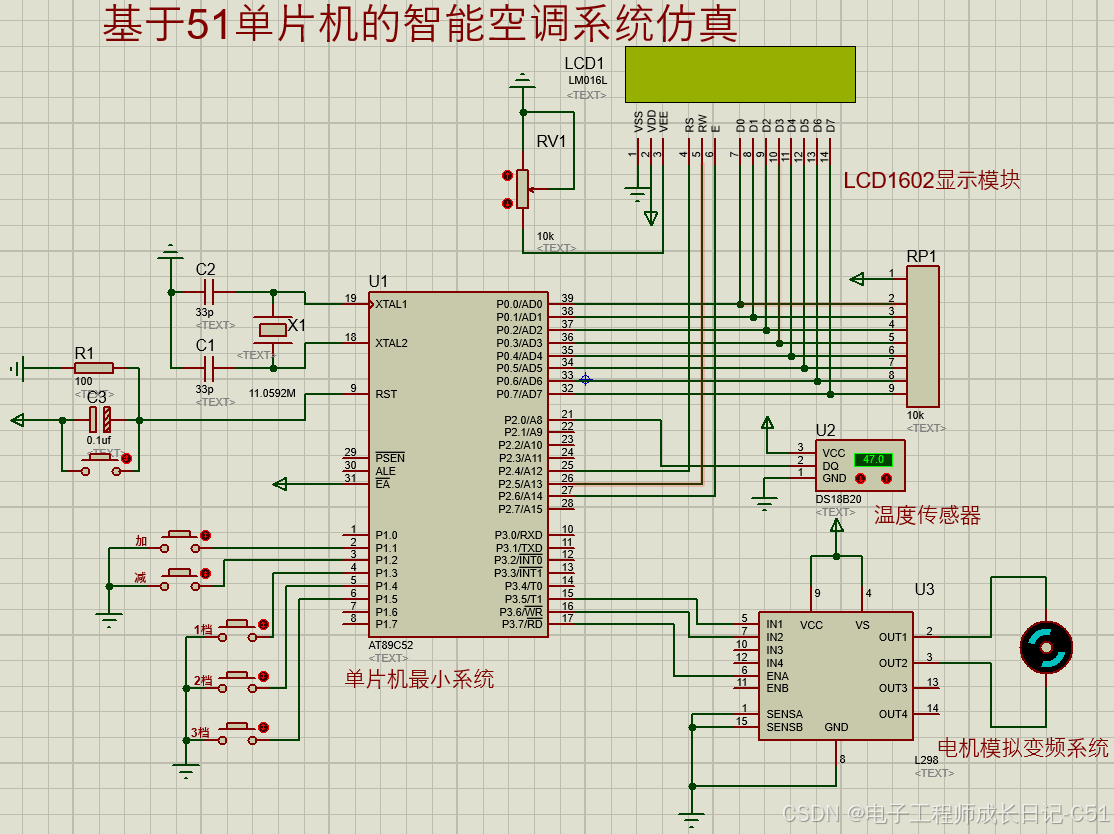

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

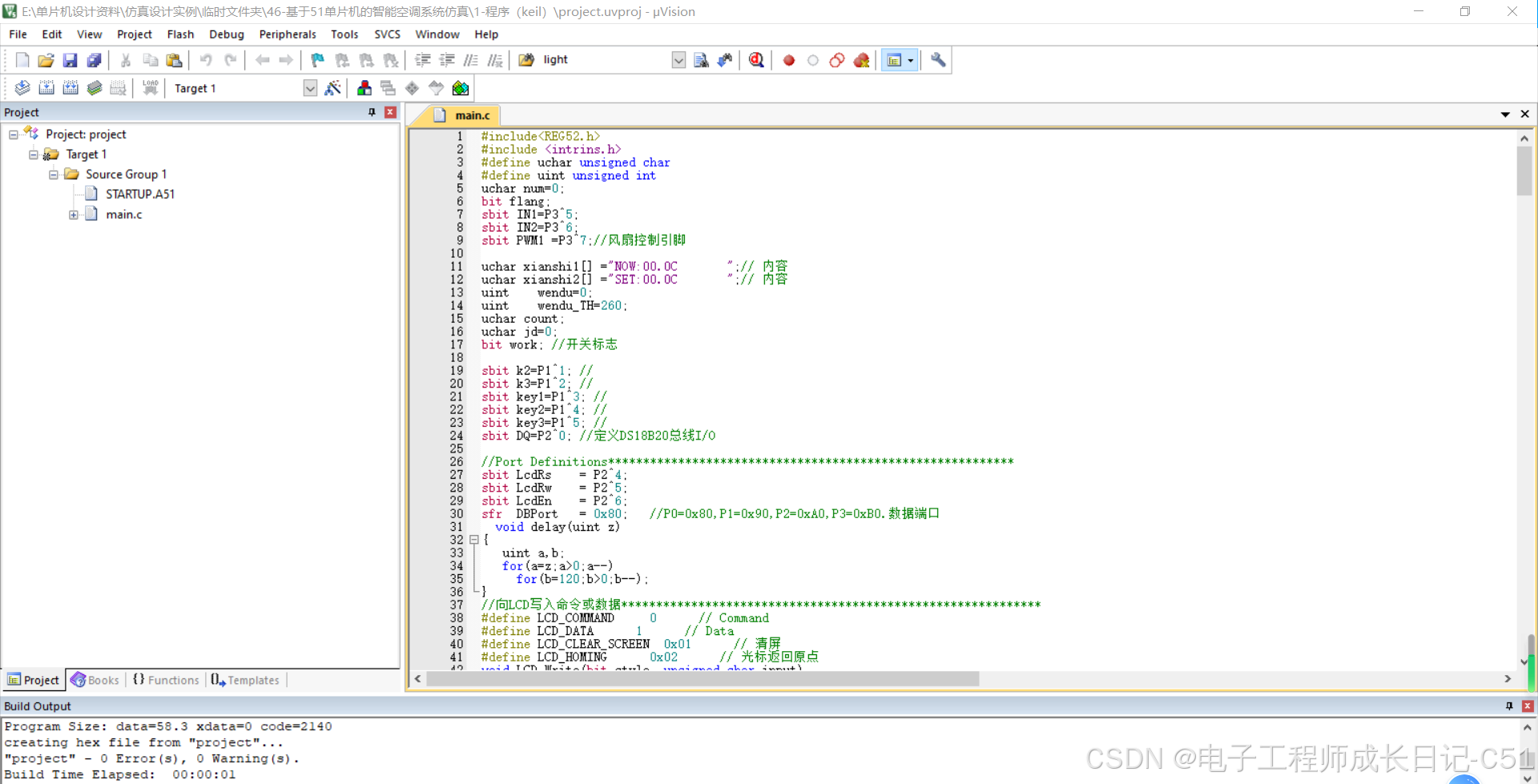

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
void main()
{
	uchar k;
	LCD_Initial();
	PWM1=1;
	init();
	while(1)
	{
		if(k==0)
		{
			EA=0;
			wendu=ReadTemperature();//读取温度数据
			EA=1;
		}
		key();
		if(k2==0)
		{
			delay(10);
			if(k2==0)
			{
				wendu_TH=wendu_TH+10;
				if(wendu_TH>=1000)
					wendu_TH=1000;
			}
			while(!k2);
		}
		if(k3==0)
		{
			delay(10);
			if(k3==0)
			{
				if(wendu_TH>0)
					wendu_TH=wendu_TH-10;
			}
			while(!k3);
		}

		if(wendu>wendu_TH)
		{
			PWM1=0;
			IN1=1;
			IN2=0;

			xianshi1[4]=wendu/100+0x30;
			xianshi1[5]=wendu/10%10+0x30;
			xianshi1[7]=wendu%10+0x30;
			xianshi1[10]='C';
			xianshi1[11]='O';
			xianshi1[12]='L';
			xianshi1[13]='D';
			xianshi1[14]=' ';
			xianshi1[15]=' ';
			GotoXY(0,0);
			Print(xianshi1);

			xianshi2[0]='S';
			xianshi2[1]='E';
			xianshi2[2]='T';
			xianshi2[4]=wendu_TH/100+0x30;;
			xianshi2[5]=wendu_TH/10%10+0x30;
			xianshi2[7]=wendu_TH%10+0x30;

			GotoXY(0,1);
			Print(xianshi2);
		}
		else if(wendu<wendu_TH)
		{
			PWM1=0;
			IN1=0;
			IN2=1;

			xianshi1[4]=wendu/100+0x30;
			xianshi1[5]=wendu/10%10+0x30;
			xianshi1[7]=wendu%10+0x30;
			xianshi1[10]='H';
			xianshi1[11]='E';
			xianshi1[12]='A';
			xianshi1[13]='T';
			xianshi1[14]=' ';
			xianshi1[15]=' ';
			GotoXY(0,0);
			Print(xianshi1);

			xianshi2[0]='S';
			xianshi2[1]='E';
			xianshi2[2]='T';
			xianshi2[4]=wendu_TH/100+0x30;;
			xianshi2[5]=wendu_TH/10%10+0x30;
			xianshi2[7]=wendu_TH%10+0x30;
			GotoXY(0,1);
			Print(xianshi2);
		}
		else
		{
		//		if(flang==1)
		//		xianshi1[10]='-';
		//		else
		//		xianshi1[10]=' ';

			PWM1=1;
			IN1=1;
			IN2=1;

			xianshi1[4]=wendu/100+0x30;
			xianshi1[5]=wendu/10%10+0x30;
			xianshi1[7]=wendu%10+0x30;
			xianshi1[10]=' ';
			xianshi1[11]=' ';
			xianshi1[12]=' ';
			xianshi1[13]=' ';
			xianshi1[14]=' ';
			xianshi1[15]=' ';
			GotoXY(0,0);
			Print(xianshi1);


			xianshi2[0]='S';
			xianshi2[1]='E';
			xianshi2[2]='T';
			xianshi2[4]=wendu_TH/100+0x30;;
			xianshi2[5]=wendu_TH/10%10+0x30;
			xianshi2[7]=wendu_TH%10+0x30;
			GotoXY(0,1);
			Print(xianshi2);
		}
	}
}

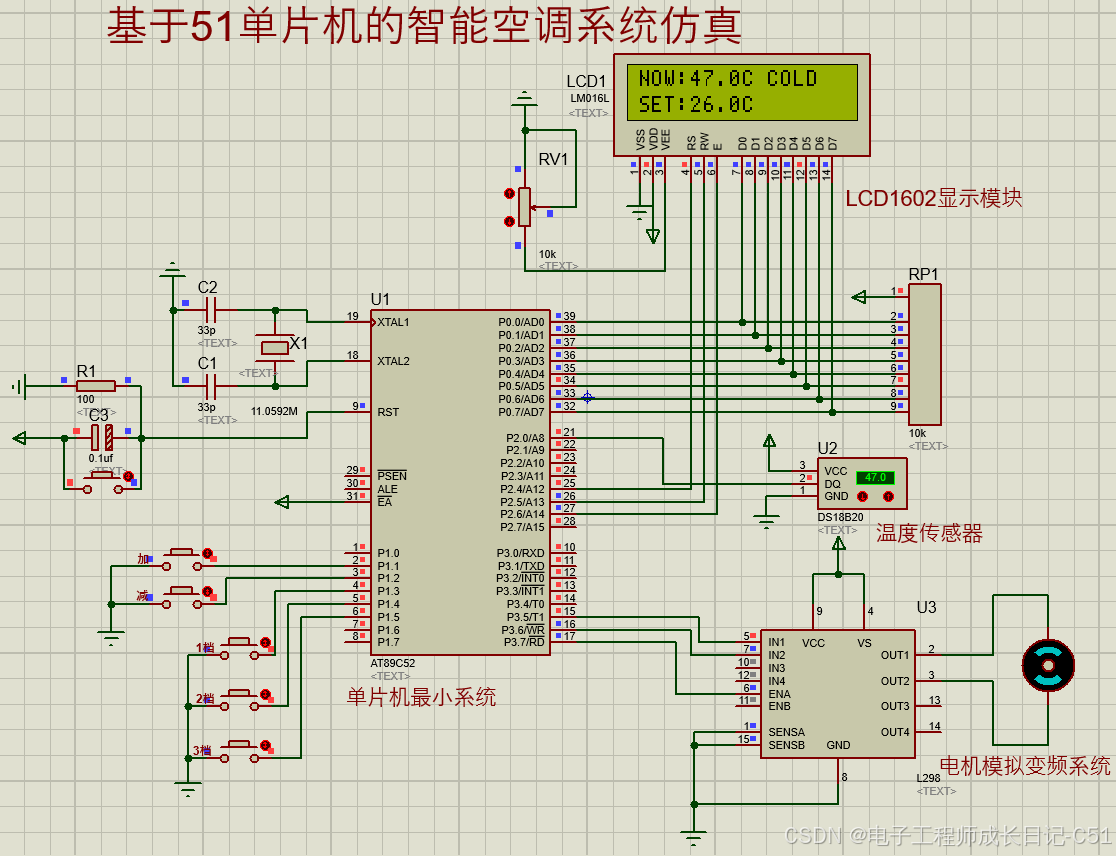

程序运行结果如图：
