具体实现功能

（1）实现对体温、血压、血糖、脉搏的实时监测及显示；
（2）LCD1602第一行显示测得的血压值和脉搏值，第二行显示测得的温度值和血糖值；
（3）利用三个按键实现体温、血压、血糖、脉搏报警阈值的设置；
（4）当测得的体温、血压、血糖、脉搏值超过设定的报警阈值时，可实现声光报警。

仿真演示视频：

61-基于51单片机的人体健康监测系统仿真-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

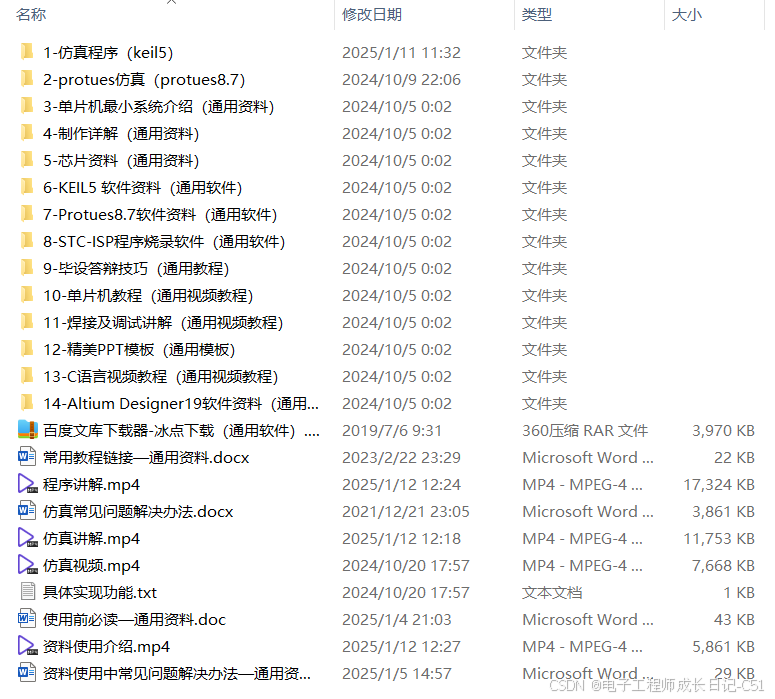

资料内容

仿真实现（protues8.7）

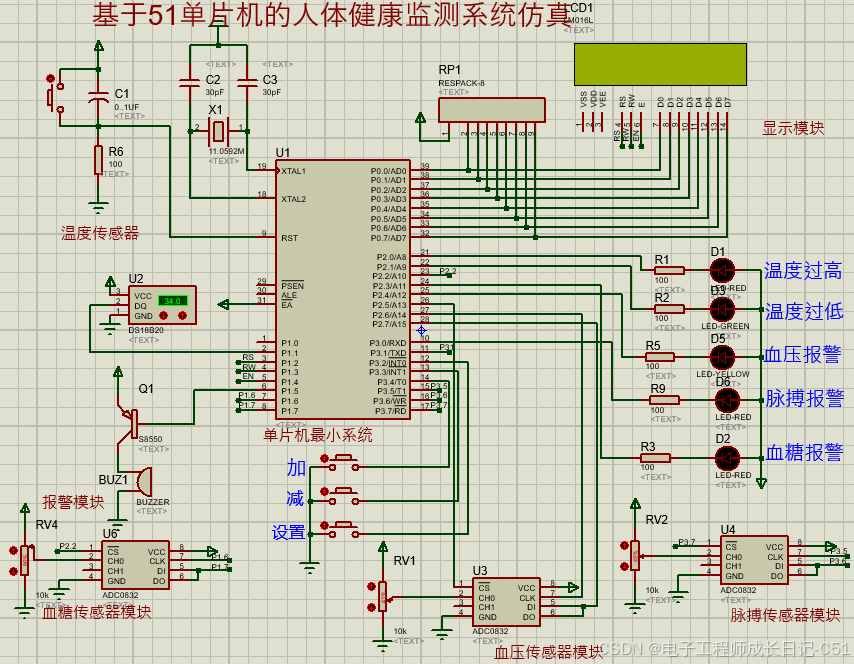

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

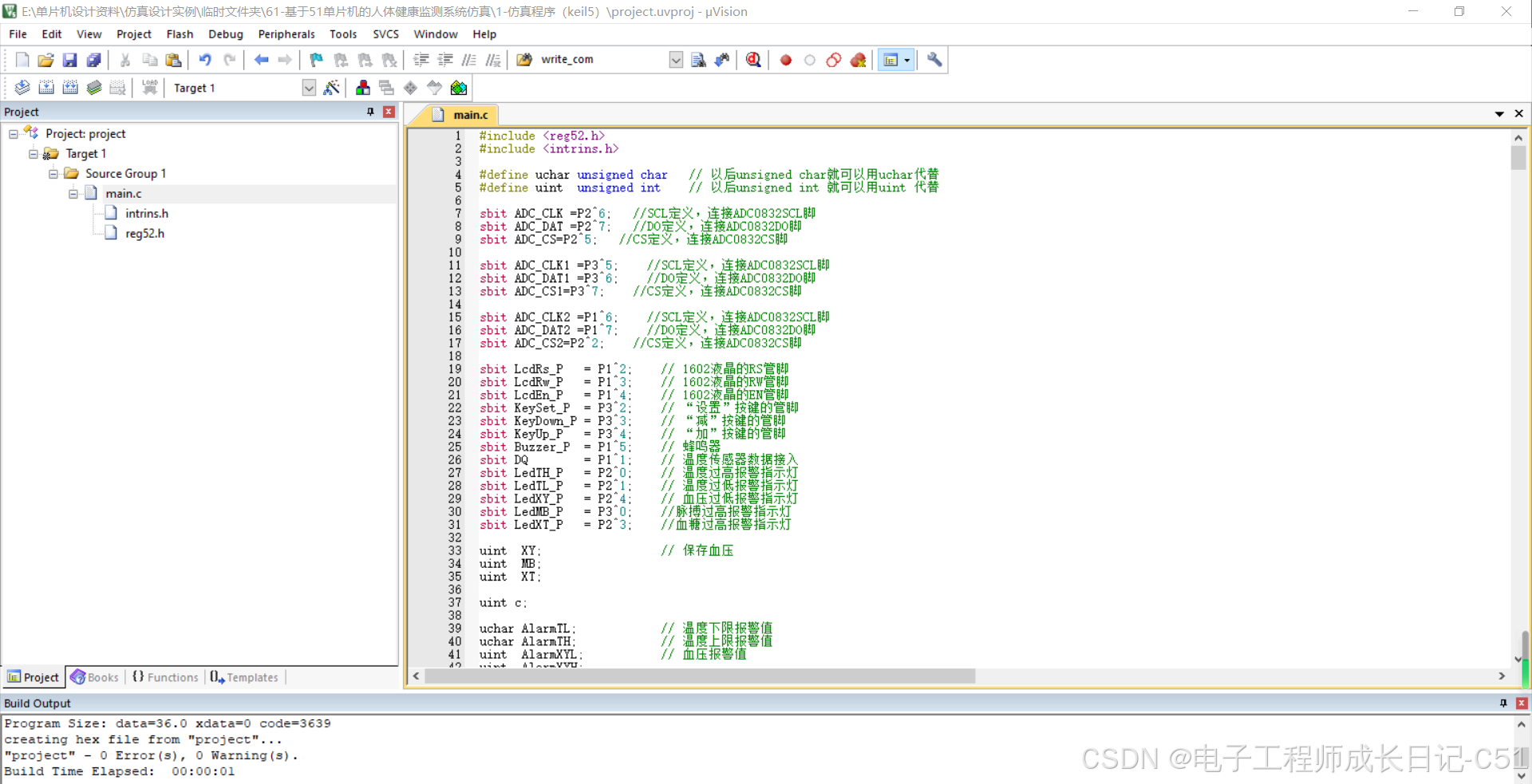

本设计利用KEIL5软件实现程序设计。

主函数如下：

///

/*********************************************************/
// 主函数
/*********************************************************/
void main(void)
{
	uchar i;				// 循环变量

	LcdInit();				    	// 液晶功能初始化
	LcdShowInit();					// 液晶显示初始化
	AlarmInit();						// 报警值初始化

	while(1)
	{
		XY=Get_ADC0832();			// 读取血压强度
		XY=(XY/2.5)*2;					// 缩小血压检测结果
		LcdGotoXY(0,6);							// 液晶定位到第0行第6列
		LcdPrintNum1(XY);						// 显示测量结果

		MB=Get_ADC08321();			// 读取脉搏
		MB=(MB/2.5)*2;					// 缩小脉搏检测结果(在0-99)
		LcdGotoXY(0,13);							// 液晶定位到第0行第6列
		LcdPrintNum1(MB);						// 显示测量结果

		XT=Get_ADC08322();			// 读取血糖
		XT=(XT/2.5)*2;					// 缩小血糖检测结果(在0-99)
		LcdGotoXY(1,13);							// 液晶定位到第0行第6列
		LcdPrintNum1(XT);						// 显示测量结果

		/*温度读取*/
		check_wendu(); 							// 检测温湿度数据;
		LcdGotoXY(1,2);	 						// 定位到要显示温度的地方
		display();					// 显示温度值

		// 报警判断
		AlarmJudge();

		/*按键扫描和延时*/
		for(i=0;i<30;i++)
		{
			KeyScanf();								// 按键判断
			DelayMs(10);
		}
	}
}

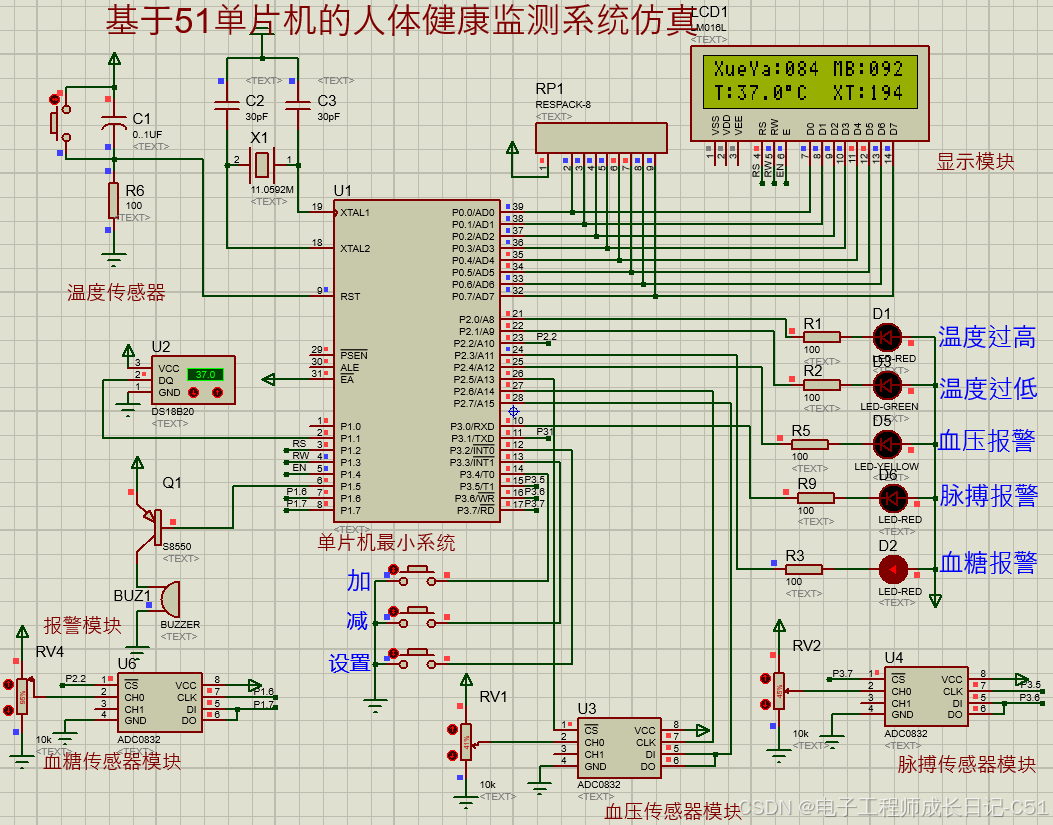

程序运行结果如图：
