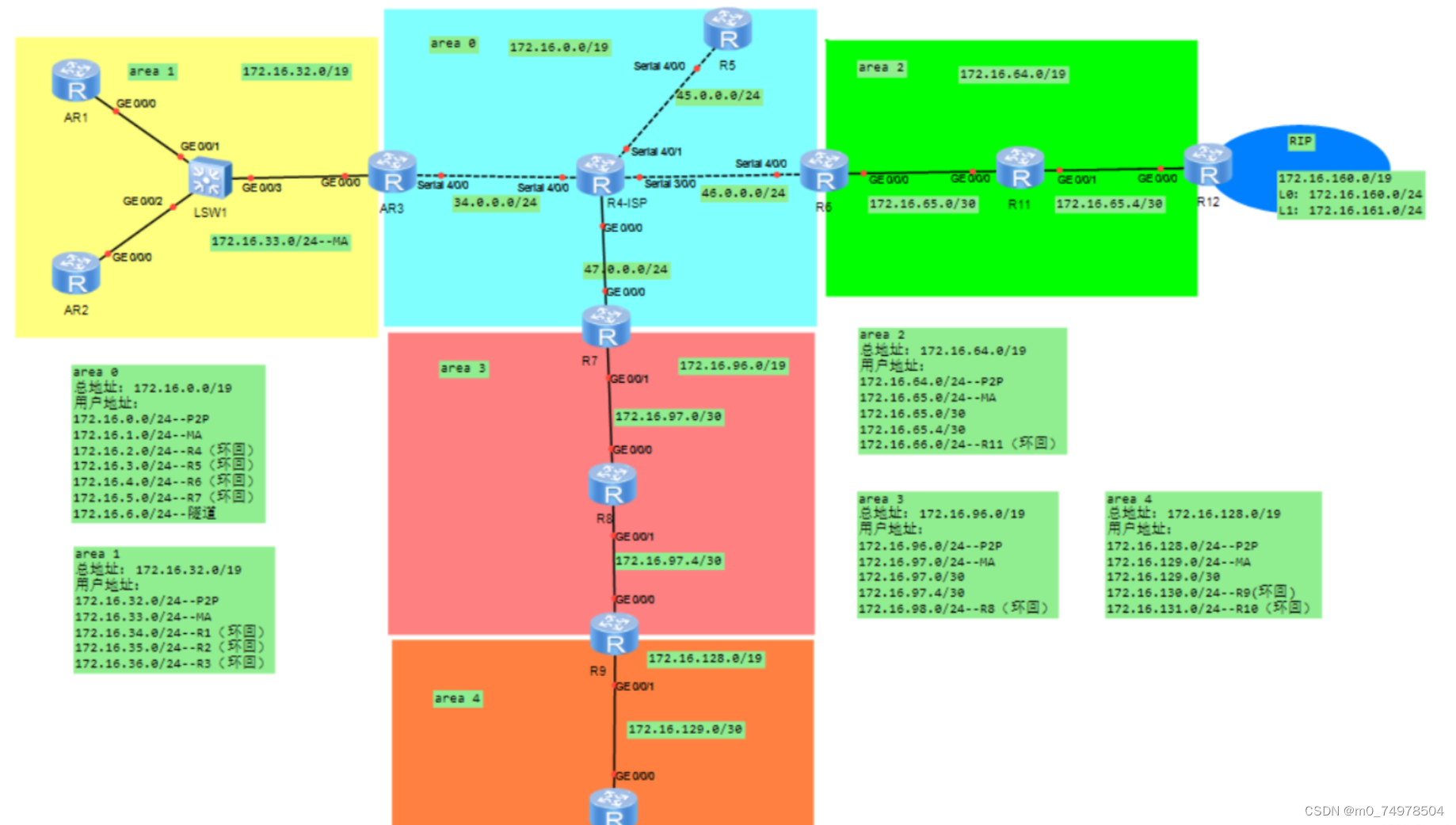

实验要求：
1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；

1、配置IP

R1
[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip address 172.16.33.1 24
[R1-GigabitEthernet0/0/0]int l0
[R1-LoopBack0]ip address 172.16.34.1 24

R2
[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip address 172.16.33.2 24
[R2-GigabitEthernet0/0/0]int l0
[R2-LoopBack0]ip address 172.16.35.2 24

R3
[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip address 172.16.33.3 24
[R3-GigabitEthernet0/0/0]int l0
[R3-LoopBack0]ip address 172.16.36.3 24
[R3-LoopBack0]int s 4/0/0
[R3-Serial4/0/0]ip address 34.0.0.3 24

R4
[R4]int s 4/0/0
[R4-Serial4/0/0]ip address 34.0.0.4 24
[R4-Serial4/0/0]int s 4/0/1
[R4-Serial4/0/1]ip address 45.0.0.4 24
[R4-Serial4/0/1]int s 3/0/0
[R4-Serial3/0/0]ip address 46.0.0.4 24
[R4-Serial3/0/0]int g 0/0/0
[R4-GigabitEthernet0/0/0]ip address 47.0.0.4 24
[R4-GigabitEthernet0/0/0]int l0
[R4-LoopBack0]ip address 172.16.2.4 24

R5
[R5]int s 4/0/0
[R5-Serial4/0/0]ip address 45.0.0.5 24
[R5-Serial4/0/0]int l0
[R5-LoopBack0]ip address 172.16.3.5 24


R6
[R6]int s 4/0/0
[R6-Serial4/0/0]ip address 46.0.0.6 24
[R6-Serial4/0/0]int l0
[R6-LoopBack0]ip address 172.16.4.6 24
[R6-LoopBack0]int g 0/0/0
[R6-GigabitEthernet0/0/0]ip address 172.16.65.1 30

R7
[R7]int g 0/0/0
[R7-GigabitEthernet0/0/0]ip address 47.0.0.7 24
[R7-GigabitEthernet0/0/0]int g 0/0/1
[R7-GigabitEthernet0/0/1]ip address 172.16.97.1 30
[R7-GigabitEthernet0/0/1]int l0
[R7-LoopBack0]ip address 172.16.5.7 24

R8
[R8]int g 0/0/0
[R8-GigabitEthernet0/0/0]ip address 172.16.97.2 30
[R8-GigabitEthernet0/0/0]int g 0/0/1
[R8-GigabitEthernet0/0/1]ip address 172.16.97.5 30
[R8-GigabitEthernet0/0/1]int l0
[R8-LoopBack0]ip address 172.16.98.8 24

R9
[R9]int g 0/0/0
[R9-GigabitEthernet0/0/0]ip address 172.16.97.6 30
[R9-GigabitEthernet0/0/0]int g 0/0/1
[R9-GigabitEthernet0/0/1]ip address 172.16.129.1 30
[R9-GigabitEthernet0/0/1]int l0
[R9-LoopBack0]ip address 172.16.130.9 24

R10
[R10]int g 0/0/0
[R10-GigabitEthernet0/0/0]ip address 172.16.129.2 30
[R10-GigabitEthernet0/0/0]int l0
[R10-LoopBack0]ip address 172.16.131.10 24

R11
[R11]int g 0/0/0
[R11-GigabitEthernet0/0/0]ip address 172.16.65.2 30
[R11-GigabitEthernet0/0/0]int g 0/0/1
[R11-GigabitEthernet0/0/1]ip address 172.16.65.5 30
[R11-GigabitEthernet0/0/1]int l0
[R11-LoopBack0]ip address 172.16.66.11 24

R12
[R12]int g 0/0/0
[R12-GigabitEthernet0/0/0]ip address 172.16.65.6 30
[R12-GigabitEthernet0/0/0]int l0
[R12-LoopBack0]ip address 172.16.160.12 24
[R12-LoopBack0]int l1
[R12-LoopBack1]ip address 172.16.161.12 24

 公网

[R3]ip route-static 0.0.0.0 0 34.0.0.4
[R5]ip route-static 0.0.0.0 0 45.0.0.4
[R6]ip route-static 0.0.0.0 0 46.0.0.4
[R7]ip route-static 0.0.0.0 0 47.0.0.4

私网

area 1

R1
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1-area-0.0.0.1]network 172.16.33.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1]network 172.16.34.0 0.0.0.255

R2
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1-area-0.0.0.1]network 172.16.33.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]network 172.16.35.0 0.0.0.255

R3
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1-area-0.0.0.1]network 172.16.33.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]network 172.16.36.0 0.0.0.255

area 2

R6
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1-area-0.0.0.2]network 172.16.65.1 0.0.0.0

R11
[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1-area-0.0.0.2]network 172.16.65.2 0.0.0.0
[R11-ospf-1-area-0.0.0.2]network 172.16.65.5 0.0.0.0
[R11-ospf-1-area-0.0.0.2]network 172.16.66.0 0.0.0.255

R12
RIP
[R12]rip 1
[R12-rip-1]v 2
[R12-rip-1]undo summary
[R12-rip-1]network 172.16.0.0

OSPF
[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1-area-0.0.0.2]network 172.16.65.6 0.0.0.0
[R12-ospf-1]import-route rip //RIP引入

area 3

R7
[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]network 172.16.97.1 0.0.0.0

R8
[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]network 172.16.97.2 0.0.0.0
[R8-ospf-1-area-0.0.0.3]network 172.16.97.5 0.0.0.0
[R8-ospf-1-area-0.0.0.3]network 172.16.98.8 0.0.0.255

R9
[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]net
[R9-ospf-1-area-0.0.0.3]network 172.16.97.6 0.0.0.0

area 4

R9
[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]a 4
[R9-ospf-2-area-0.0.0.4]network 172.16.129.1 0.0.0.0

[R9-ospf-1]import-route ospf 2
[R9-ospf-2]import-route ospf 1

R10
[R10]ospf 2 router-id 10.10.10.10
[R10-ospf-2-area-0.0.0.4]network 172.16.129.2 0.0.0.0
[R10-ospf-2-area-0.0.0.4]network 172.16.131.0 0.0.0.0 0.0.0.255

配置隧道

R3
[R3]int t 0/0/0
[R3-Tunnel0/0/0]ip address 172.16.6.3 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source s 4/0/0

R5
[R5]int t 0/0/0
[R5-Tunnel0/0/0]ip address 172.16.6.5 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source s 4/0/0

R6
[R6]int t 0/0/0
[R6-Tunnel0/0/0]ip address 172.16.6.6 24
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source s 4/0/0

R7
[R7]int t 0/0/0
[R7-Tunnel0/0/0]ip address 172.16.6.7 24
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source g 0/0/0

 NHRP

[R3]int t 0/0/0
[R3-Tunnel0/0/0]nhrp net
[R3-Tunnel0/0/0]nhrp network-id 100 //中心站点

[R5]int t 0/0/0
[R5-Tunnel0/0/0]nhrp network-id 100
[R5-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[R6]int t 0/0/0
[R6-Tunnel0/0/0]nhrp network-id 100
[R6-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[R7]int t 0/0/0
[R7-Tunnel0/0/0]nhrp network-id 100
[R7-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

配置OSPF路由协议传递两端私网路由

[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.6.0 0.0.0.255


[R5-Tunnel0/0/0]ospf 1
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]network 172.16.6.0 0.0.0.255

[R6-Tunnel0/0/0]ospf 1
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]network 172.16.6.0 0.0.0.255

[R7-Tunnel0/0/0]ospf 1
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]network 172.16.6.0 0.0.0.255

[R3-Tunnel0/0/0]ospf network-type broadcast
[R5-Tunnel0/0/0]ospf network-type broadcast
[R6-Tunnel0/0/0]ospf network-type broadcast
[R7-Tunnel0/0/0]ospf network-type broadcast

取消分支站点选举权

[R5-Tunnel0/0/0]ospf dr-priority 0
[R6-Tunnel0/0/0]ospf dr-priority 0
[R7-Tunnel0/0/0]ospf dr-priority 0

开启R3的伪广播

[R3-Tunnel0/0/0]nhrp entry multicast dynamic

对私网下放默认缺省路由

[R3]ospf 1
[R3-ospf-1]default-route-advertise always

[R5]ospf 1
[R5-ospf-1]default-route-advertise always

[R6]ospf 1
[R6-ospf-1]default-route-advertise always

[R7]ospf 1
[R7-ospf-1]default-route-advertise always

私网访问公网

[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R3]int s 4/0/0
[R3-Serial4/0/0]nat outbound 2000

[R5]acl 2000
[R5-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R5]int s 4/0/0
[R5-Serial4/0/0]nat outbound 2000

[R6]acl 2000
[R6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R6]int s 4/0/0
[R6-Serial4/0/0]nat outbound 2000

[R7]acl 2000
[R7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R7]int g 0/0/0
[R7-GigabitEthernet0/0/0]nat outbound 2000

划分特殊区域

area 1 —— 划分为totally stub区域

[R1]ospf 1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]stub no-summary

[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]stub no-summary

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

area 2，3——划分为totally nssa区域

area 2
[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

[R11]ospf 1
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]nssa no-summary

[R12]ospf 1
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]nssa no-summary

area 3
[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

[R8]ospf 1
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]nssa no-summary

[R9]ospf 1
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]nssa no-summary
