组态王图库精灵基于松下PLC的小车往返移动案例（自动洗车控制系统）（1）

本文只解决小车往返运动问题，如果需要查看完整案例请移步第二篇文章（感谢~）

一、组态王：添加小车

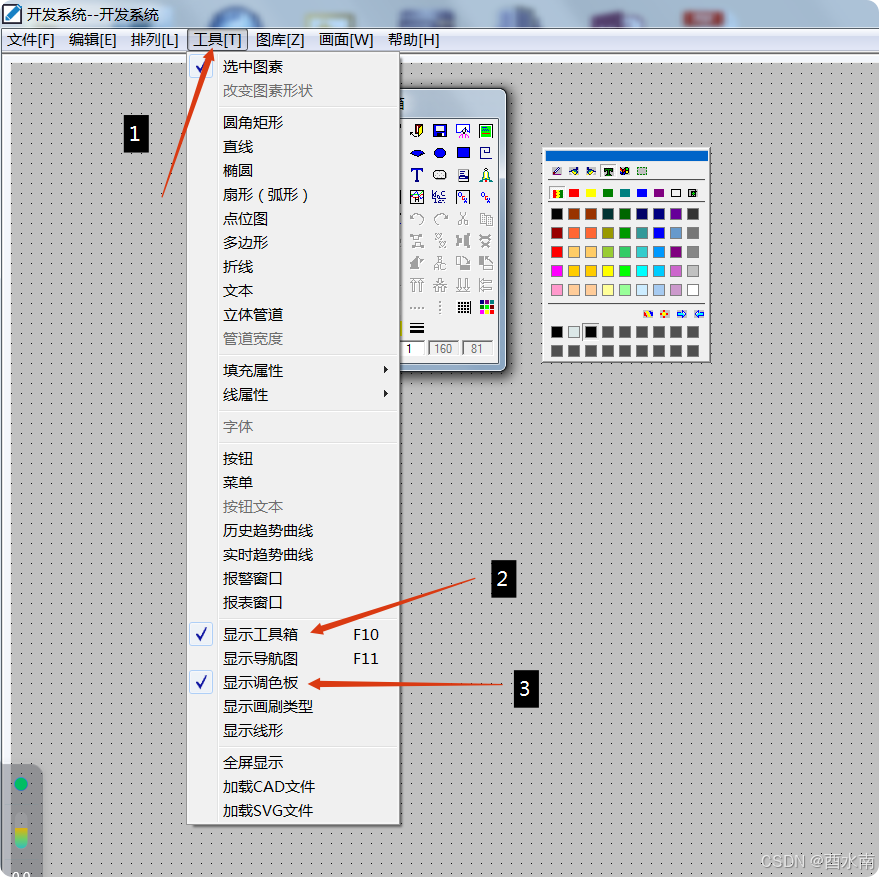

1.打开组态王的工具，把工具箱和调色板勾选上

2.从网上下载一个小车图片（注意格式必须是.jpg\.bmp\.gif\.png）

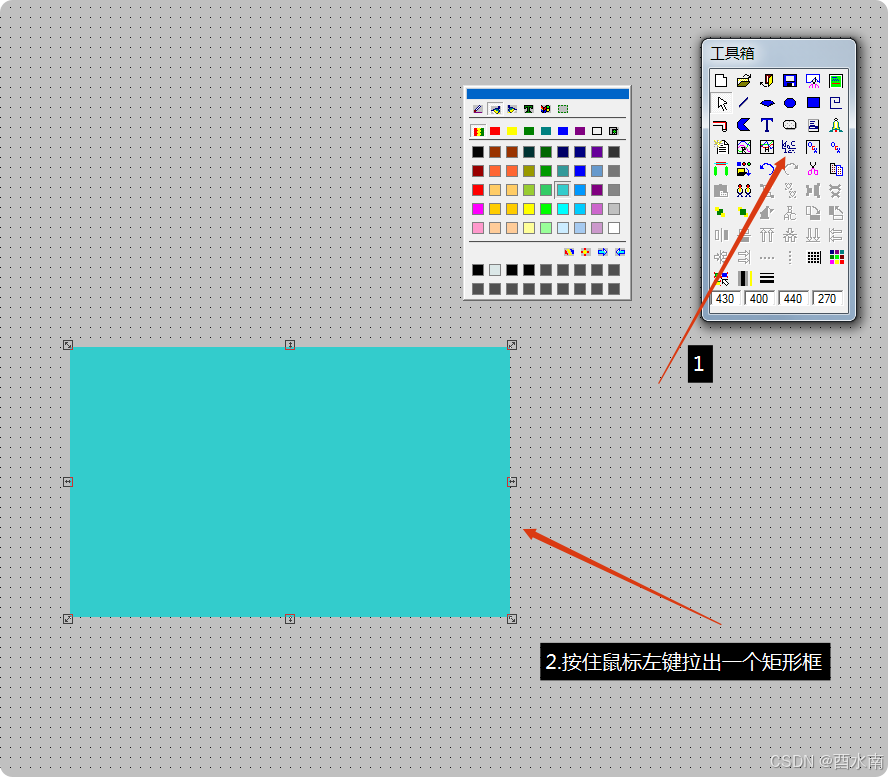

3.点击工具箱里面到点位图，并在空白区域拉出一个矩形框

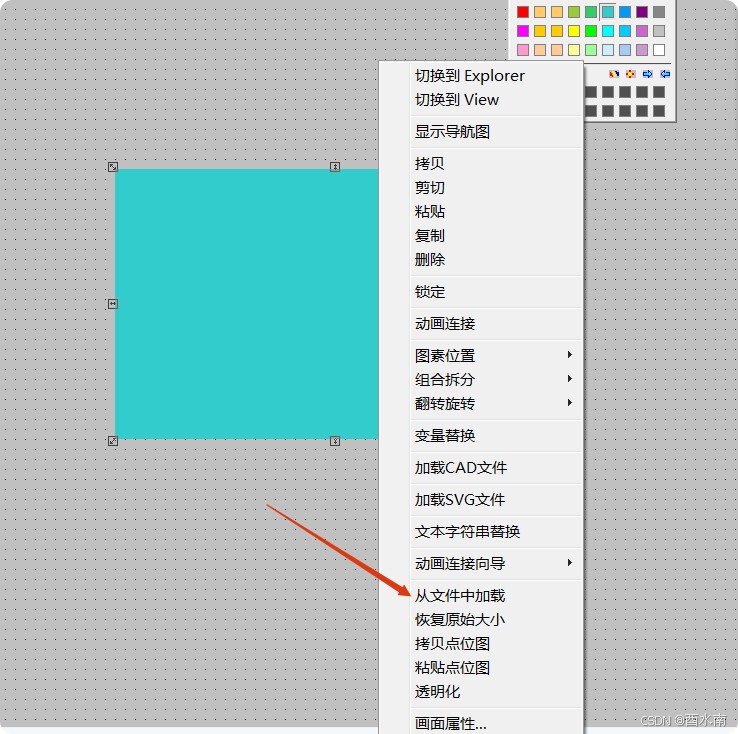

4.鼠标右键点击从文件中加载，然后找到事先从网上下载的小车图片，添加进来

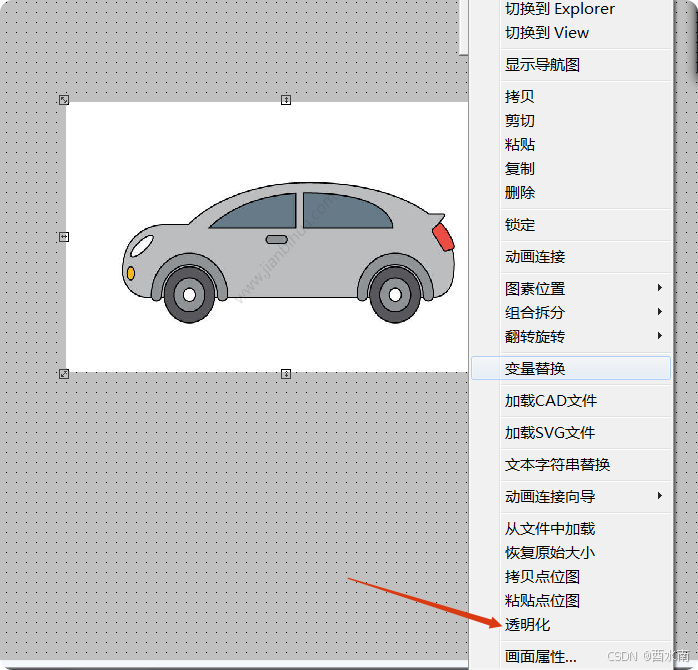

5.在图片上右键找到透明化，勾选上

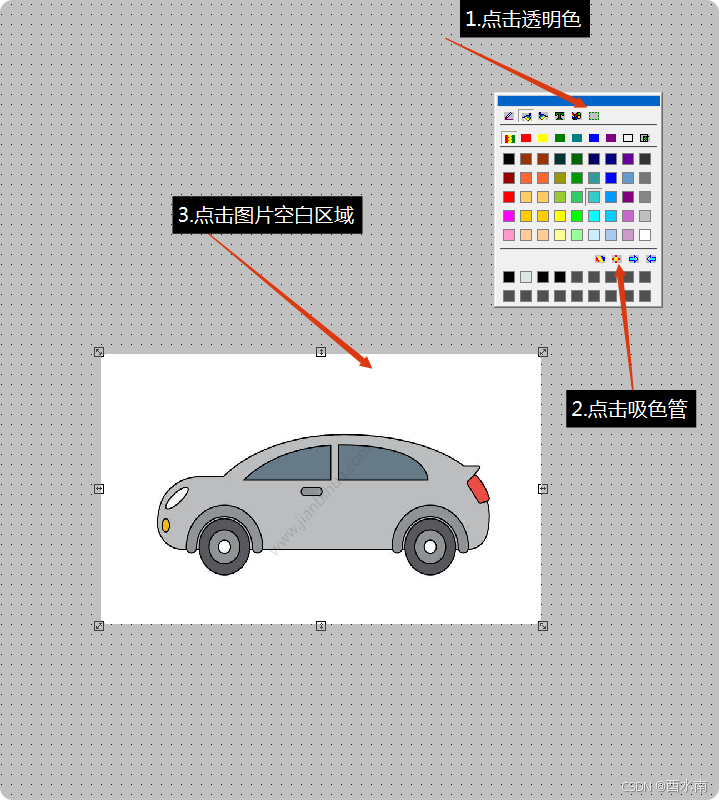

6.点击调色板上的透明色，然后点击吸色管，之后点图片空白区域

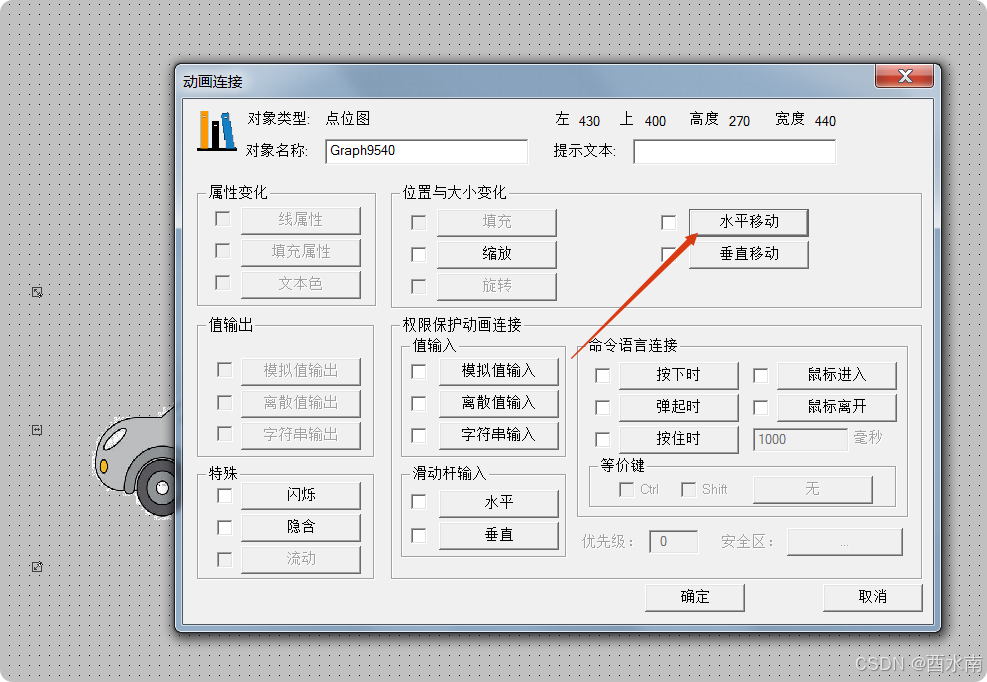

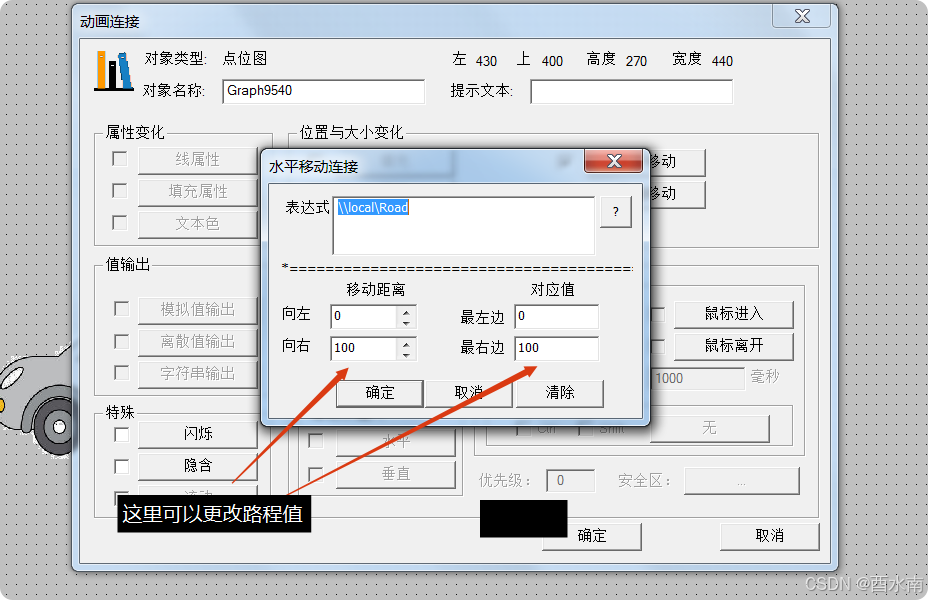

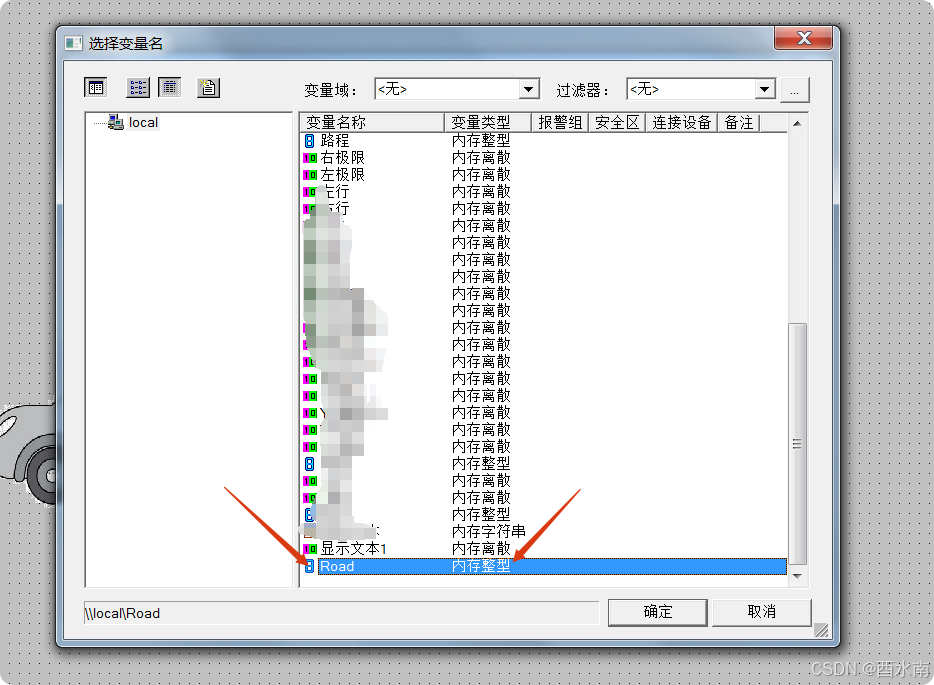

7.双击小车，点击水平移动，关联一个类型为内存整型的变量

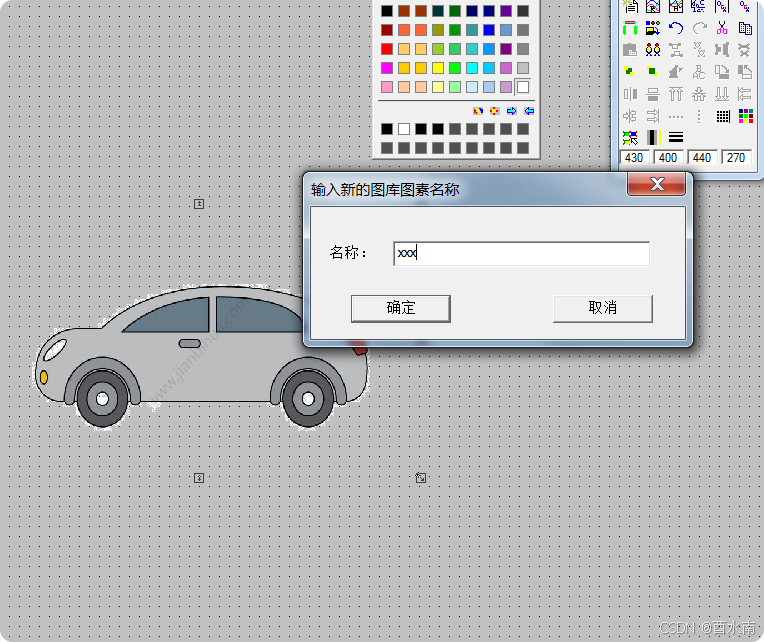

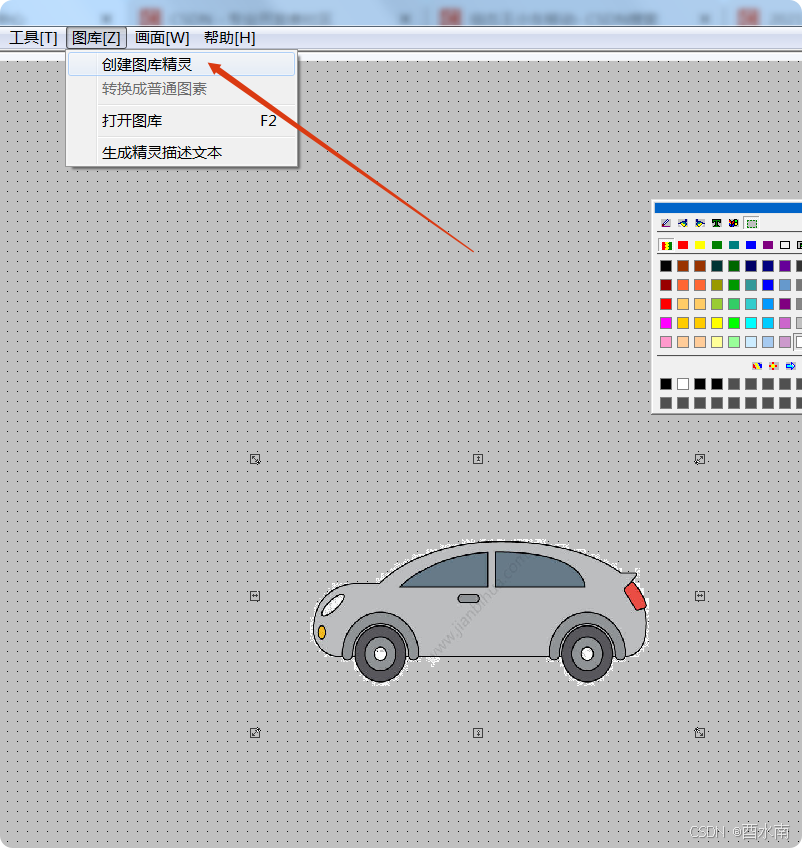

8.框选整个小车，点工具栏中的图库，勾选创建图库精灵，起一个图库精灵的名字，点确定；

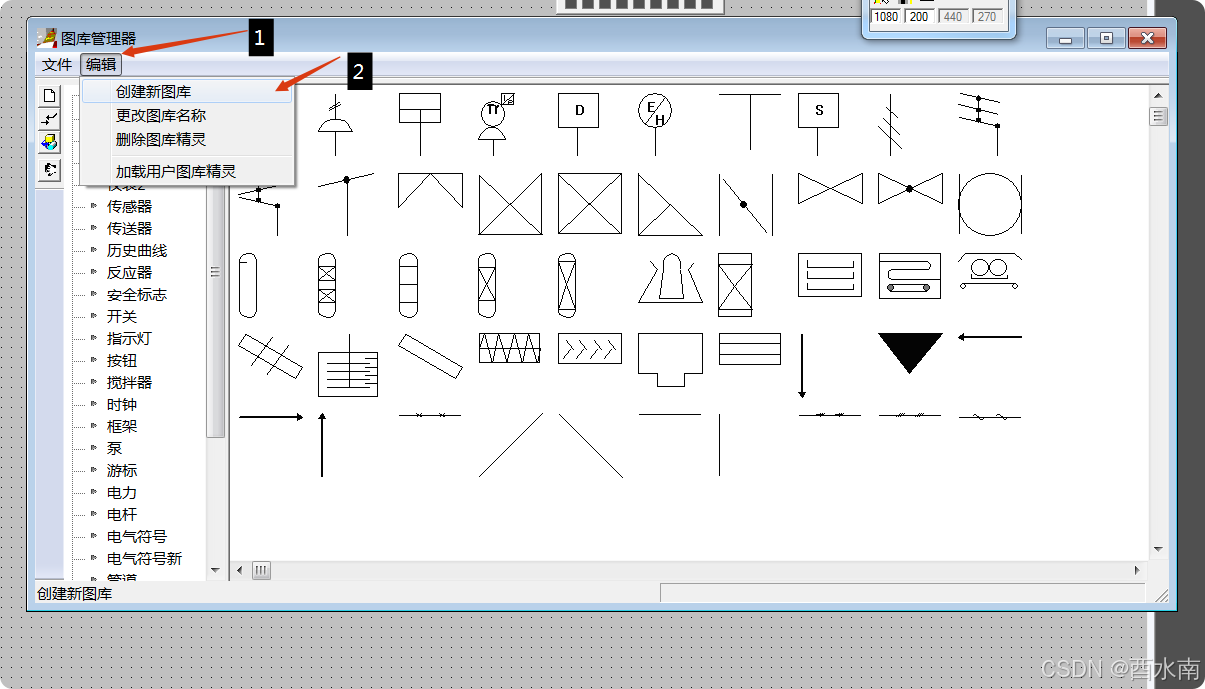

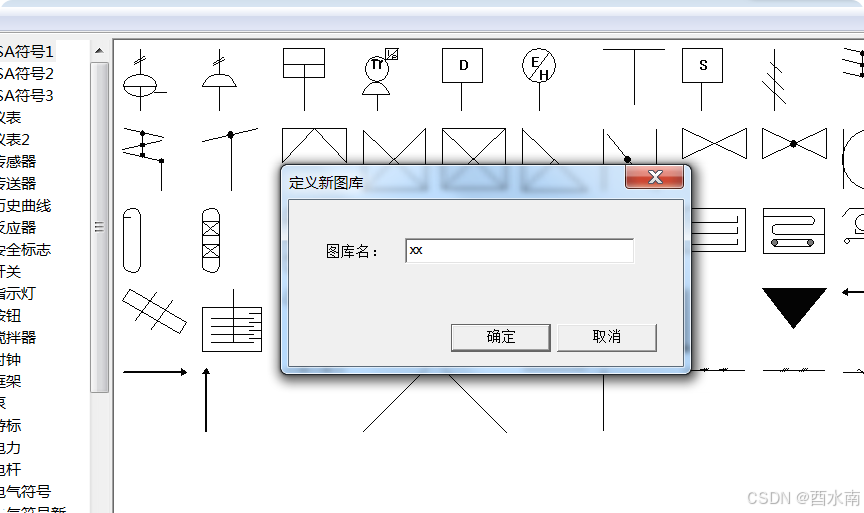

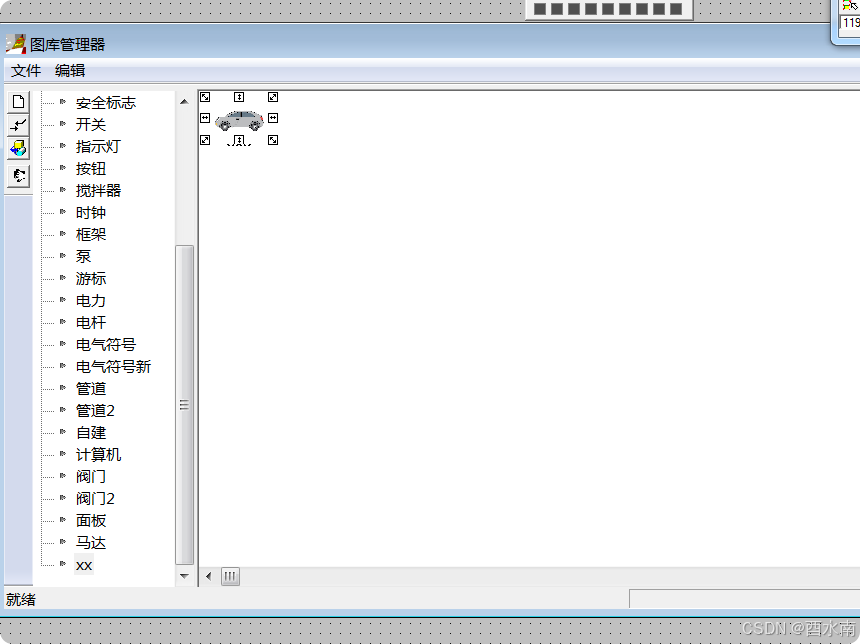

9.创建一个图库并命名，点击新图库的空白区域，图库精灵就添加进来了

至此，小车就添加进来了

二、让小车动起来！！！

1.设置两个按钮，一个右移一个左移

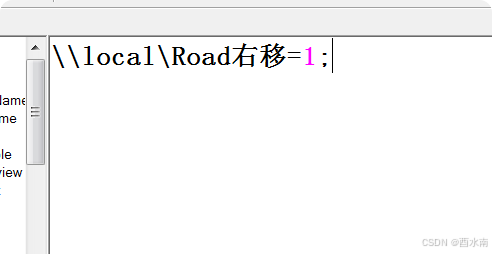

2.分别对两个按钮设置，下图是右移按钮按下是的设置，弹起时没有设置

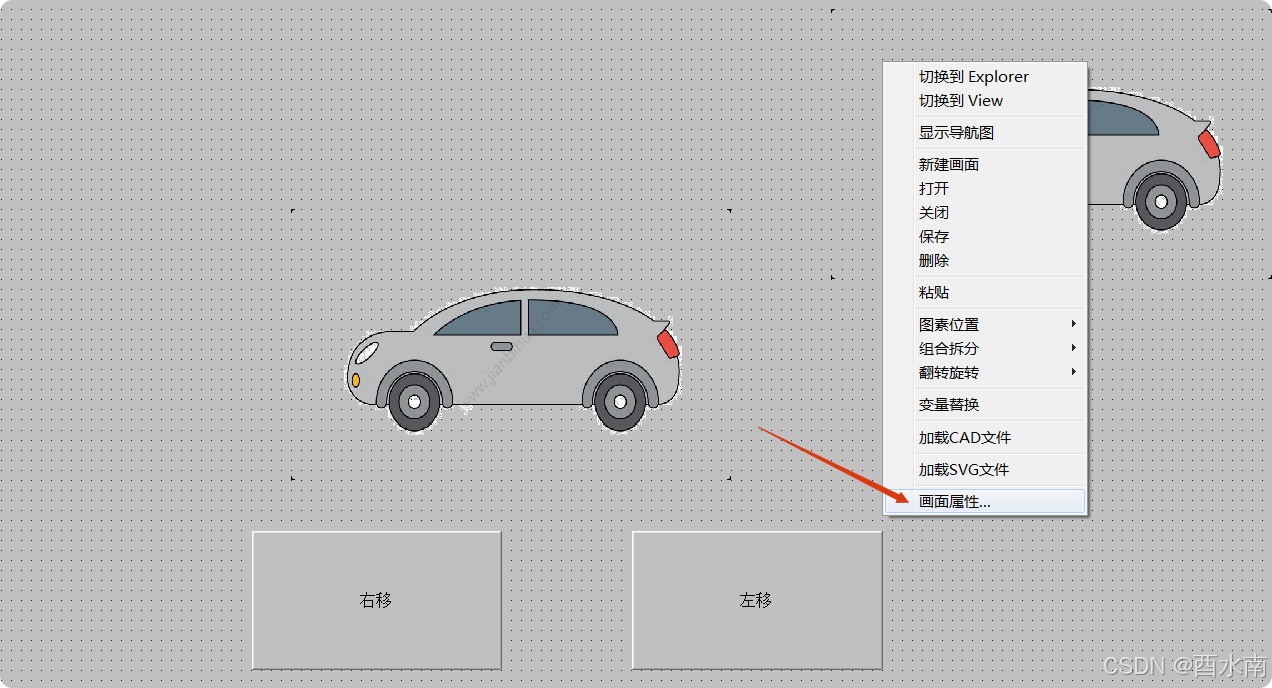

3.在画面任意位置右键，点击画面属性

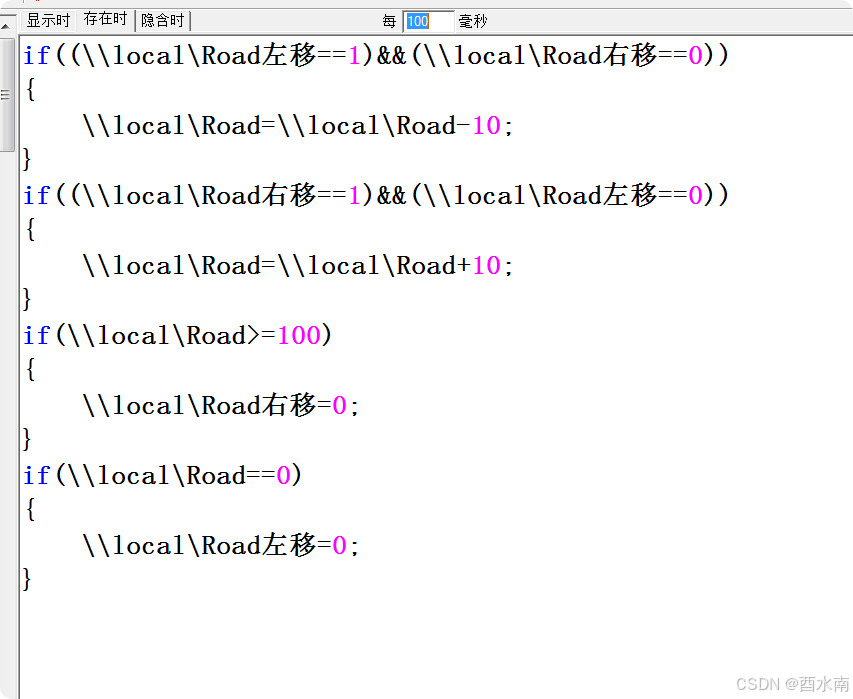

4.

5.该程序仅供参考

至此，小车往返运动基本解决。
