配置OSPF协议

一、实验要求

实现VLAN之间的互通，需要使用路由协议实现路由信息的相互学习。

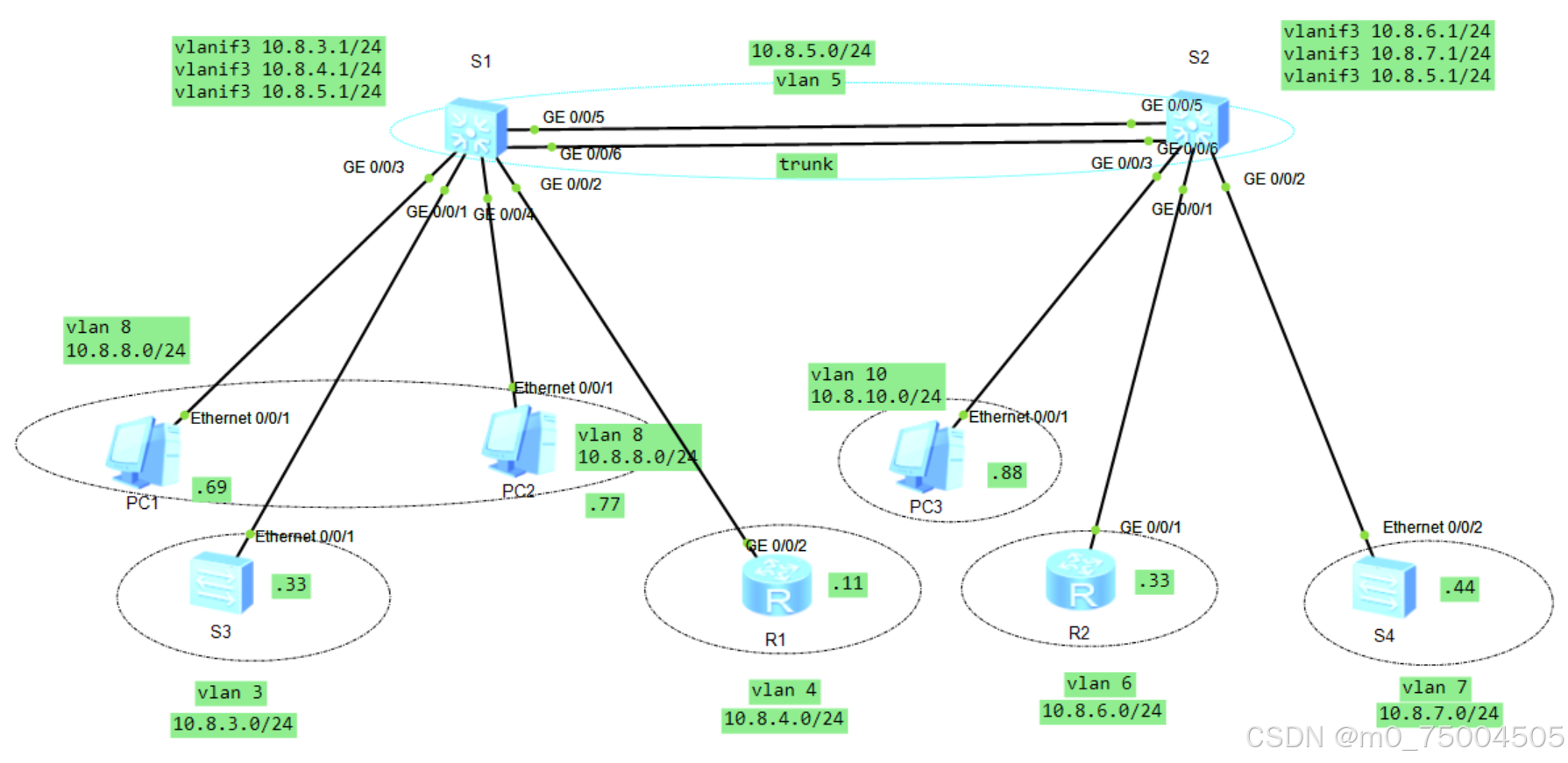

网络拓扑图

OSPF的使用

OSPF（Open Shortest Path First）是一种内部网关协议（IGP），它的主要作用是在复杂的网络拓扑中实现路由器之间的动态路由选择，以便找到最佳的数据传输路径。

配置OSPF内网互通

1. 启动OSPF进程：在路由器上启动OSPF进程，并指定一个进程号（通常是一个较小的数字）。
2. 配置Router-ID：为路由器指定一个Router-ID，这是OSPF网络中唯一标识路由器的IP地址。如果没有配置IPv4地址，则需要手工指定Router-ID。
3. 宣告网络：将路由器的接口（包括环回接口）宣告到OSPF区域中。这可以通过network命令实现，后面跟接口IP地址和通配符掩码。

网络规划

S1和S2之间的接口为 Trunk 类型，并设置链路聚合

在 S1和 S2 上配置 OSPF

在 S1 交换机上配置 VLAN 接口IP地址:

VLAN3 接口的 IP地址: 10.8.3.1/24

VLAN4 接口的 IP地址: 10.8.4.1/24

VLAN5 接口的 IP地址: 10.8.5.1/24

VLAN8 接口的 IP地址: 10.8.8.1/24

在 S1 交换机上配置 VLAN 接口IP地址:

VLAN5 接口的 IP地址: 10.8.5.1/24

VLAN6 接口的 IP地址: 10.8.6.1/24

VLAN7 接口的 IP地址: 10.8.7.1/24

VLAN10 接口的 IP地址: 10.8.10.1/24

交换机和路由器配置IP地址：

S3的IP地址: 10.8.3.33/24

R1的IP地址: 10.8.4.11/24

R2的IP地址: 10.8.6.33/24

S4的IP地址: 10.8.7.44/24

PC的IP地址如下：

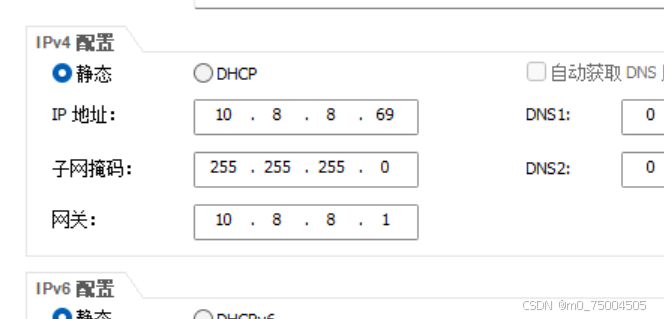

PC1的IP地址: 10.8.8.69/24

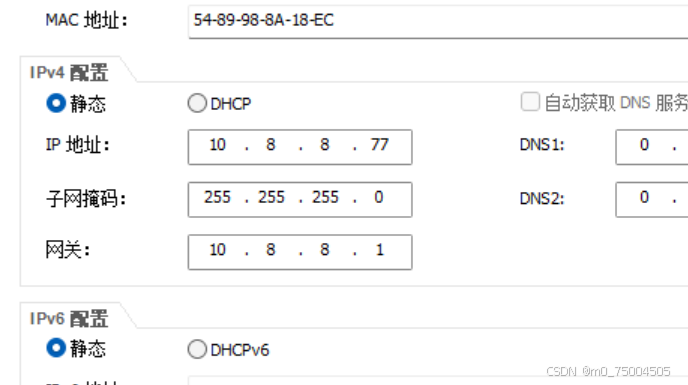

PC2的IP地址: 110.8.8.77/24

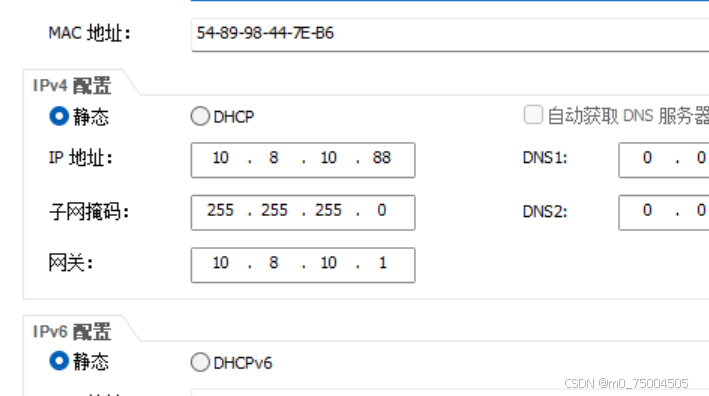

PC3的IP地址: 10.8.10.88/24

二、实验设备

1. 交换机S3700×2台，S5700×2台；
2. 个人PC×3台；
3. 路由器×2台

三、实验内容

1、S1和S2之间实现链路聚合

S1 命令

interface Eth-Trunk 1

quit

interface GigabitEthernet 0/0/5

eth-trunk 1

interface GigabitEthernet 0/0/6

eth-trunk 1

S2命令

interface Eth-Trunk 1

quit

interface GigabitEthernet 0/0/5

eth-trunk 1

interface GigabitEthernet 0/0/6

eth-trunk 1

2、创建VLAN

S1命令

vlan batch 3 to 10

S2命令

vlan batch 3 to 10

3、在网络设备上进行接口和VLAN配置

S1命令

interface Eth-Trunk 1

port link-type access    （配置链路类型，Access类型的接口主要用于连接用户主机，且接入链路上通过的帧为不带Tag的以太网帧）

port default vlan 5      （配置接口的缺省VLAN，并同时将该接口加入该VLAN）

interface GigabitEthernet 0/0/1

port link-type access

port default vlan 3

interface GigabitEthernet 0/0/2

port link-type access

port default vlan 4

interface GigabitEthernet 0/0/3

port link-type access

port default vlan 8

interface GigabitEthernet 0/0/4

port link-type access

port default vlan 8

S2命令

interface Eth-Trunk 1

port link-type access

port default vlan 5

interface GigabitEthernet 0/0/1

port link-type access

port default vlan 6

interface GigabitEthernet 0/0/2

port link-type access

port default vlan 7

interface GigabitEthernet 0/0/3

port link-type access

port default vlan 10

4、S1于S2为相应的VLAN配置网关IP地址

S1命令

interface Vlanif 3

ip address 10.8.3.1 24

interface Vlanif 4

ip address 10.8.4.1 24

interface Vlanif 5

ip address 10.8.5.1 24

interface Vlanif 8

ip address 10.8.8.1 24

S2命令

interface Vlanif 5

ip address 10.8.5.2 24

interface Vlanif 6

ip address 10.8.6.1 24

interface Vlanif 7

ip address 10.8.7.1 24

interface Vlanif 10

ip address 10.8.10.1 24

5、交换机和路由器配置相应IP地址以及缺省路由

S3

int vlan 1

ip add 10.8.3.33 24

配置缺省路由：

ip route-static 0.0.0.0 0 10.8.3.1      0.0.0.0 是目的网络的IP地址，10.8.3.1是下一跳地址，所有未匹配的流量都将被发送到IP地址为10.8.3.1的设备

R1

int g 0/0/2

ip add 10.8.4.11 24

ip route-static 0.0.0.0 0 10.8.4.1

R2

int g 0/0/1

ip add 10.8.6.33 24

ip route-static 0.0.0.0 0 10.8.6.1

S4

int vlan 1

ip add 10.8.7.44 24

ip route-static 0.0.0.0 0 10.8.7.1

PC1

PC2

PC3

6、S1和S2之间启用路由协议

ospf 1

area 0

network 10.0.0.0 0.255.255.255

7、测试

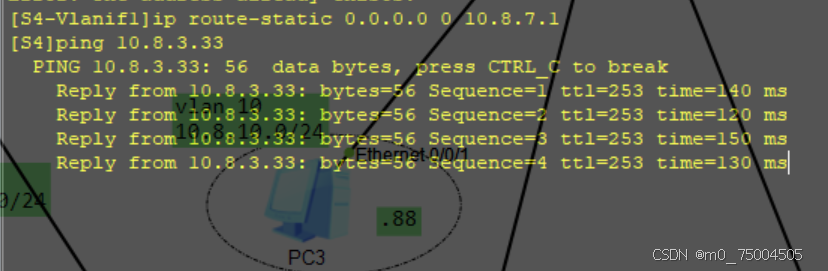

10.8.7.44 ping 10.8.3.33

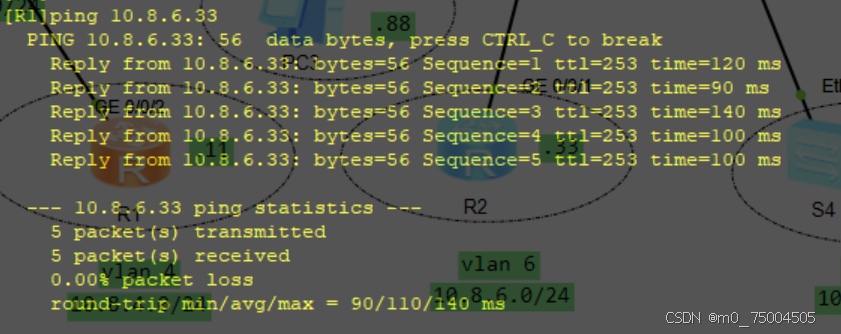

10.8.4.11 ping 10.8.6.33

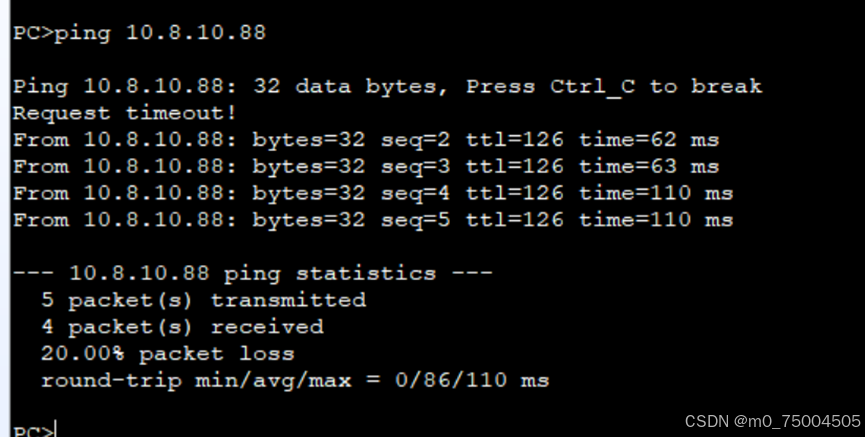

10.8.8.69 ping 10.8.10.88
