VLAN实验

VLAN实验

实验报告

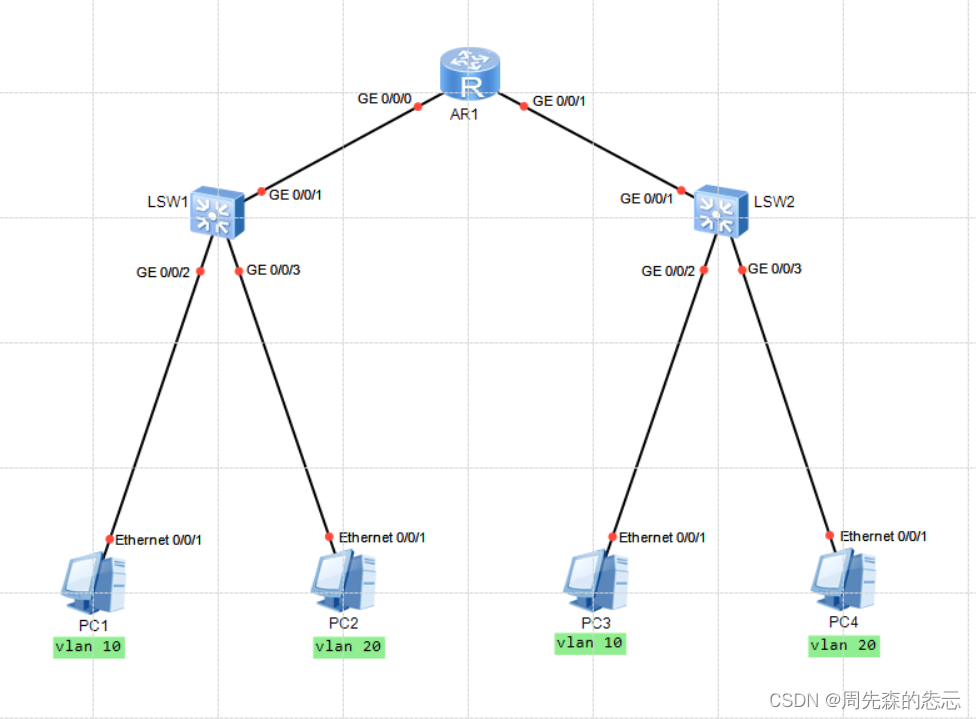

一、拓扑信息

初始拓扑

最终拓扑

二、要求及分析

要求：

1，全网可达

2，PC通过DHCP获取地址

分析：

由拓扑信息可知，交换机lsw1和交换机lsw2的0/0/2接口均为vlan 10，交换机lsw1和交换机lsw2的0/0/3接口均为vlan 20，所以四个接口各需要一个网段，设置192.168.1.0/24；192.168.2.024；192.168.3.0/24；192.168.4.0/24四个网段，然后对个交换机和路由器进行配置即可。最后通过ping命令测试验证全网可达。

三、IP设置

192.168.1.0/24---r1 0/0/0.1
192.168.2.0/24---r1 0/0/0.2
192.168.3.0/24---r1 0/0/1.1
192.168.4.0/24---r1 0/0/1.2

四、配置

交换机配置

lsw1：
创建vlan 10 20：
[lsw1]vlan batch 10 20
进入0/0/2接口：
[lsw1]interface  GigabitEthernet 0/0/2
将接口类型更换为access：
[lsw1-GigabitEthernet0/0/2]port link-type access
将接口划分给vlan 10：
[lsw1-GigabitEthernet0/0/2]port default vlan 10

进入0/0/3接口：
[lsw1]interface GigabitEthernet 0/0/3
将接口类型更换为access：
[lsw1-GigabitEthernet0/0/3]port link-type access
将接口划分给vlan 20：
[lsw1-GigabitEthernet0/0/3]port default vlan 20

进入0/0/1接口：
[lsw1]int g0/0/1
将接口类型设置为trunk：
[lsw1-GigabitEthernet0/0/1]port link-type trunk
在trunk的允许列表中加入vlan 10和vlan 20：
[lsw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

查看配置：
[lsw1]dis th
#
sysname lsw1
#
vlan batch 10 20
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
return

lsw2：
创建vlan 10和vlan 20：
[lsw2]vlan batch 10 20
进入0/0/2接口：
[lsw2]interface  GigabitEthernet 0/0/2
将接口类型更改为access：
[lsw2-GigabitEthernet0/0/2]port link-type access
将接口划分给vlan 10：
[lsw2-GigabitEthernet0/0/2]port default vlan 10

进入0/0/3接口：
[lsw2]interface GigabitEthernet 0/0/3
将接口类型更换为access：
[lsw2-GigabitEthernet0/0/3]port link-type access
将接口划分给vlan 20：
[lsw2-GigabitEthernet0/0/3]port default vlan 20

进入0/0/1接口：
[lsw2]int g0/0/1
将接口类型设置为trunk：
[lsw2-GigabitEthernet0/0/1]port link-type trunk
在trunk的允许列表中加入vlan 10和vlan 20：
[lsw2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

查看配置：
[lsw2]dis th
#
sysname lsw2
#
vlan batch 10 20
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
return

路由器配置

开启r1的DHCP功能

[r1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.

0/0/0.1接口

创建接口：
[r1]interface GigabitEthernet 0/0/0.1
配置IP：
[r1-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 10
[r1-GigabitEthernet0/0/0.1]arp broadcast enable

0/0/0.2接口

创建接口：
[r1]int GigabitEthernet 0/0/0.2
配置IP：
[r1-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.2]arp broadcast enable

0/0/1.1接口

创建接口：
[r1]interface GigabitEthernet 0/0/1.1
配置IP：
[r1-GigabitEthernet0/0/1.1]ip address 192.168.3.254 24
[r1-GigabitEthernet0/0/1.1]dot1q termination vid 10
[r1-GigabitEthernet0/0/1.1]arp broadcast enable

0/0/1.2接口

创建接口：
[r1]interface GigabitEthernet 0/0/1.2
配置IP：
[r1-GigabitEthernet0/0/1.2]ip address 192.168.4.254 24
[r1-GigabitEthernet0/0/1.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/1.2]arp broadcast enable

创建四个地址池

创建地址池1：
[r1]ip pool 1
Info: It's successful to create an IP address pool.
配置地址池：
[r1-ip-pool-1]network 192.168.1.0 mask 24
[r1-ip-pool-1]gateway-list 192.168.1.254
[r1-ip-pool-1]dns-list 1.1.1.1 114.114.114.114
开启DHCP：
[r1-GigabitEthernet0/0/0.1]dhcp select global

创建地址池2：
[r1]ip pool 2
Info: It's successful to create an IP address pool.
配置地址池：
[r1-ip-pool-2]network 192.168.2.0 mask 24
[r1-ip-pool-2]gateway-list 192.168.2.254
[r1-ip-pool-2]dns-list 2.2.2.2 114.114.114.114
[r1-ip-pool-2]int g0/0/0.2
开启DHCP：
[r1-GigabitEthernet0/0/0.2]dhcp select global

创建地址池3：
[r1]ip pool 3
Info: It's successful to create an IP address pool.
配置地址池：
[r1-ip-pool-3]network 192.168.3.0 mask 24
[r1-ip-pool-3]gateway-list 192.168.3.254
[r1-ip-pool-3]dns-list 3.3.3.3 114.114.114.114
[r1-ip-pool-3]int g0/0/1.1
开启DHCP：
[r1-GigabitEthernet0/0/1.1]dhcp select global

创建地址池4：
[r1]ip pool 4
Info: It's successful to create an IP address pool.
配置地址池：
[r1-ip-pool-4]network 192.168.4.0 mask 24
[r1-ip-pool-4]gateway-list 192.168.4.254
[r1-ip-pool-4]dns-list 4.4.4.4 114.114.114.114
[r1-ip-pool-4]int g0/0/1.2
开启DHCP：
[r1-GigabitEthernet0/0/1.2]dhcp select global

查看各接口配置

0/0/0.1接口：
[r1-GigabitEthernet0/0/0.1]display this
[V200R003C00]
#
interface GigabitEthernet0/0/0.1
 dot1q termination vid 10
 ip address 192.168.1.254 255.255.255.0
 dhcp select global
#
return

0/0/0.2接口：
[r1-GigabitEthernet0/0/0.2]display this
[V200R003C00]
#
interface GigabitEthernet0/0/0.2
 dot1q termination vid 20
 ip address 192.138.2.254 255.255.255.0
 dhcp select global
#
return

0/0/1.1接口：
[r1-GigabitEthernet0/0/1.1]display this
[V200R003C00]
#
interface GigabitEthernet0/0/1.1
 dot1q termination vid 10
 ip address 192.168.3.254 255.255.255.0
 dhcp select global
#
return

0/0/1.2接口：
[r1-GigabitEthernet0/0/1.2]display this
[V200R003C00]
#
interface GigabitEthernet0/0/1.2
 dot1q termination vid 20
 ip address 192.168.4.254 255.255.255.0
 dhcp select global
#
return

五、查看各PC配置与IP分配

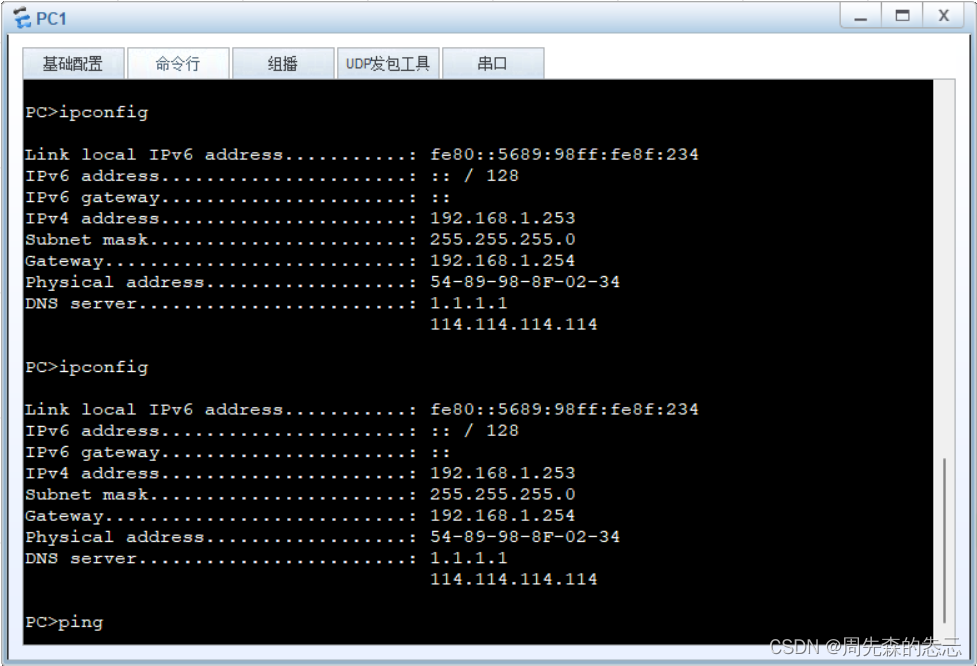

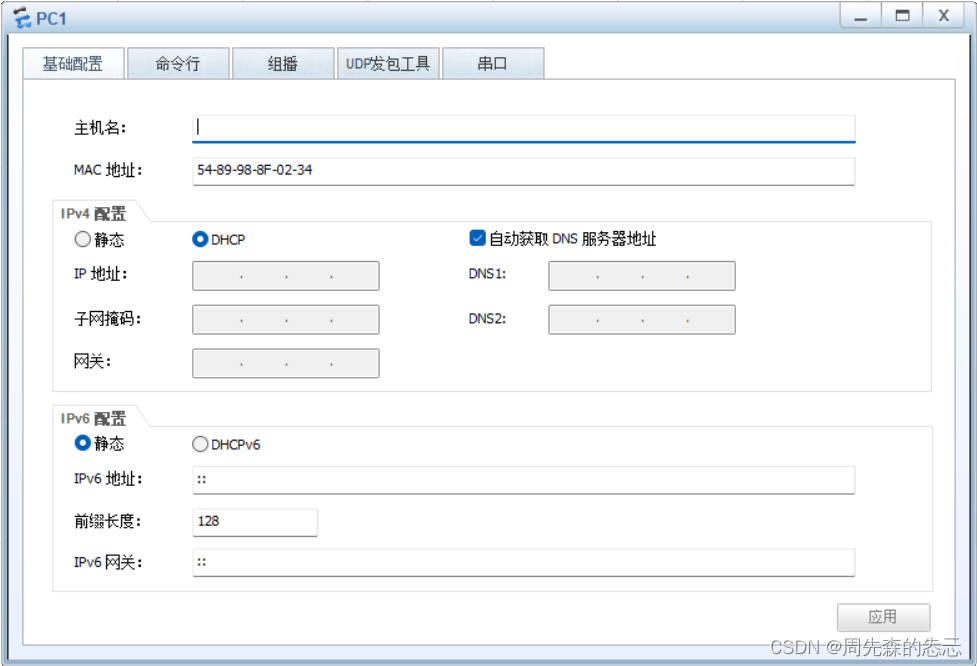

PC1

PC2

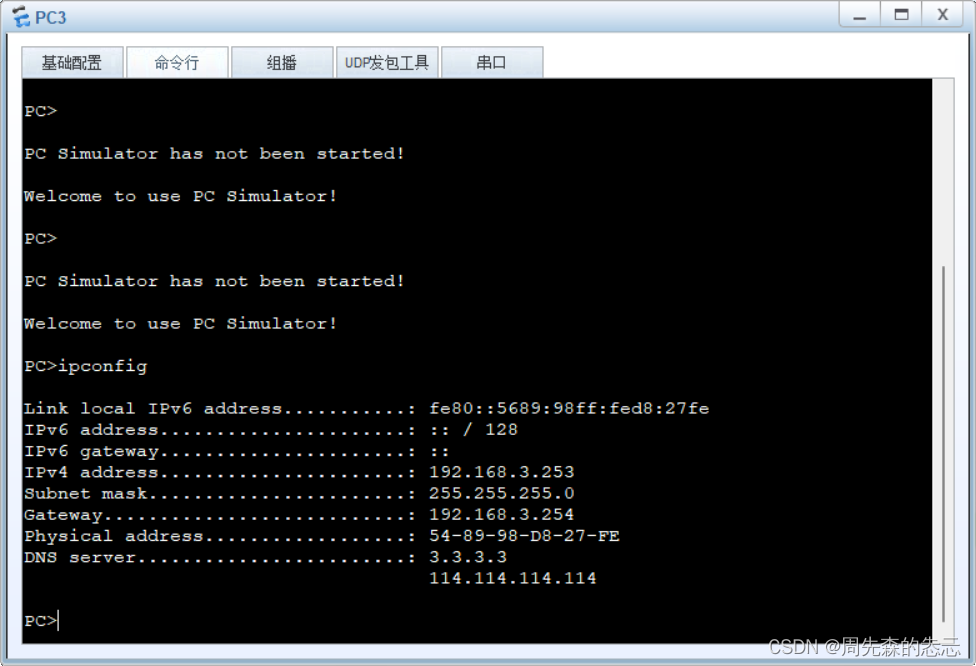

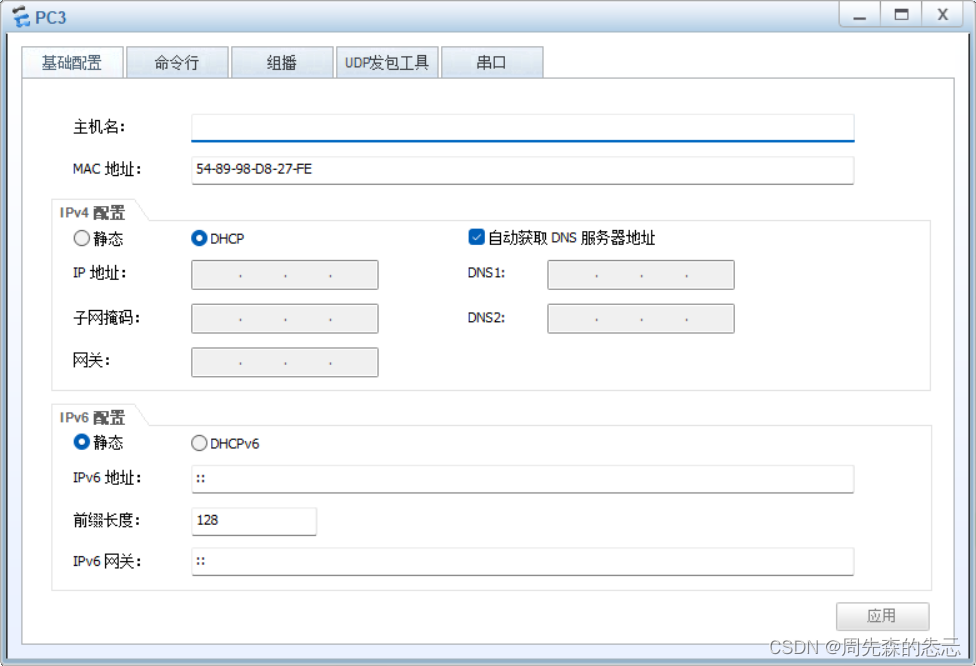

PC3

PC4

六、测试

PC1—ping–>PC2/3/4

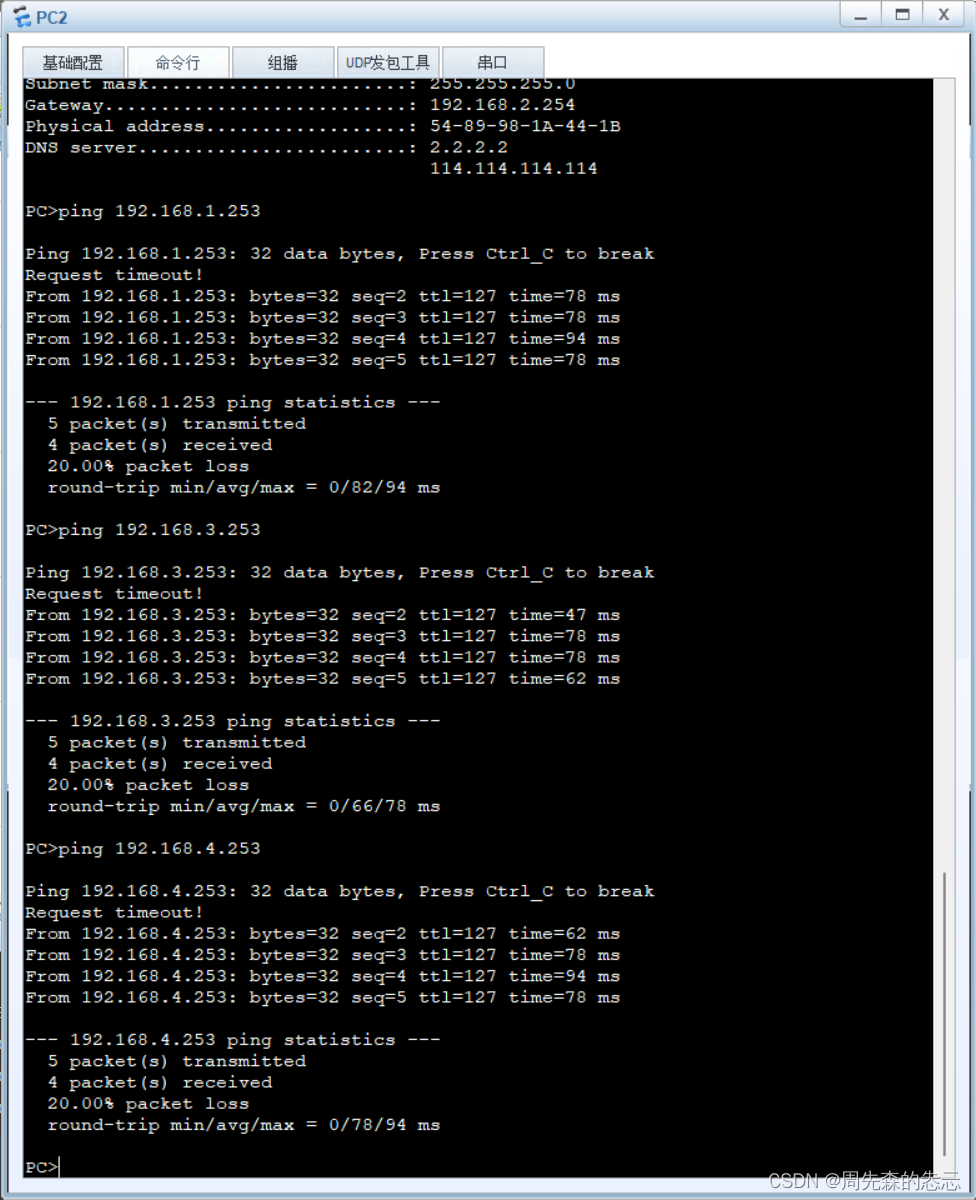

PC2—ping–>PC1/3/4

PC3—ping–>PC1/2/4

PC4—ping–>PC1/2/3

由测试可以看出，全网可达已满足。
