网络层协议

一：网络层的功能：

• 定义了基于IP地址的逻辑地址（IP确定设备在网络位置）
• 连接不同的媒介类型
• 在网络中选择最佳路径转发数据

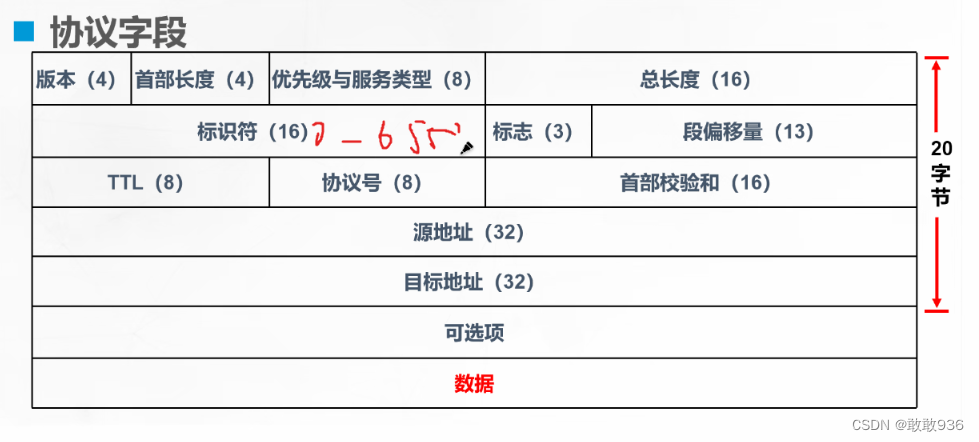

二：协议字段：

•  版本：你使用的ip协议版本 ipv4 ipv6
• 首部长度:IP头部的长度
• 优先级：区别数据包的优先处理级别总长度：整个数据包的长度
• 标准 标识符 段位偏移量：数据的分片及重组
• 标识符：确定数据的分片是否来自同一文件
• 标志：代表数据过小不需要分片，代表该组最后一个数据包
• 段位偏移量：该数据片离起点的位置坐标
• TTL：生命周期 255 如果为0 设备会认为该包为无效的数据包就会丢弃

         二层交换机 不减ttl MAC

         三层交换机 减ttl IP

• 协议号：上层协议号
• 首部校验和：该字段用于校验IP数据包首部的完整性
• 源地址（Source Address）：该字段用于指示数据包的发送方的IP地址。
• 目的地址（Destination Address）：该字段用于指示数据包的接收方的IP地址

三：ICMP协议 ：

检测网络的双向联通性

 ICMP通常被认为是 IP 协议的一部分，它封装在 IP 层中，使用 IP 协议进行传输。因此，严格来说，ICMP 既不是一个网络层协议，也不是一个传输层协议，而是介于两者之间的一个协议。

1.tracert命令：

简单网络诊断工具，探测数据包从源地址到目的地址经过的路由器IP地址

2.ping命令：

实际上就是调用程序；检测网络联通性

•  ping命令的格式：

ping       [选项]     空格    IP地址

• ping选项：

IPconfig                                                                                                  显示自己IP地址

 ping   --help                                                                                           显示帮助命令

ping  -t      IP地址                                                                                   长ping   可以用ctrl+c停止

ping  -l      指定包的大小（1600   2000）    ip地址

ping  -w     指定等待时间（默认是秒：2）   ip地址

ping  -n       指定的次数（5）                        ip地址

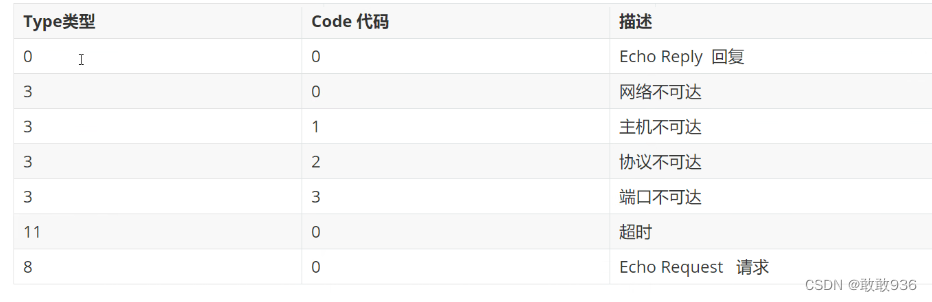

type:代表类型

code：代表具体情况

四：远程登陆协议：

测试远端服务的 服务器是否打开(通)

命令格式：

telnet  IP  端口

五：冲突域和广播域：

• 广播域：

广播报文所能到达网络的整个访问范围称为二层广播域，简称广播域，同一广播域内的主机都能收到广播报文。广播报文一般采用 ARP 协议进行广播。一台机器发送广播，能收到消息的机器都是在同一广播域交换机的所有端口默认在同一个广播域里，路由器的每一个端口都是一个独立的广播域

• 冲突域：

一般普遍认为一个 HUB（集线器）就是一个冲突域。

六：ARP协议 （地址解析协议）：

1.通过IP地址找到mac地址（将一个已知的IP地址转换（解析）成mac地址）

 在配置好IP地址的一瞬间，arp协议会发送一个广播检测地址是否被使用

2.检测地址是否冲突

ARP协议中没有源地址和目的地址，只有发送方地址和接受方地址

 3.windows当中如何查看arp缓存表（静态arp和动态arp）

 七：交换机基础操作命令：

用户视图模式<Huawei>切换至系统视图模式[Huawei]
<Huawei>system-view

1、历史命令查询
[Huawei] display history-command

2、配置主机名
<Huawei> system-view
[Huawei] sysname Router1

3、状态信息查询
<Huawei>display version   ####查看VRP版本
<Huawei>display users    ####查看用户终端信息

4、进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this   ####查看当前视图下的配置信息

5、配置文件管理命令
[Huawei]display saved-configuration     ###查看设备保存的信息
[Huawei]display current-configuration   ###查看设备当前配置的信息
<Huawei>reset saved-configuration      ###擦除存储设备中的配置文件(初始化)
<Huawei>compare configuration          ###比较当前配置信息与存储设备中的保存文件是否一致

6、关闭华为的信息提示中心
[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor
7、保存配置
<Huawei>save

• 保存配置：

交换机和路由器重启之后配置就清空了 需要先保存 save

display saved-configuration----查看保存的设置

八：网关：

• 要真实存在 （不管是真机，虚拟机，路由器，三层，Linux服务器）

• 连接两个区域的设备，

• 网关一定要和IP地址在同一网段
