基于行政区划数据生成1:500地图格网

一、背景

近期需要生成部分县级行政区划标准地图图幅面数据(1:500)，需求是提供一个县的面数据，生成该县所有1:500图幅面数据。

二、思路

实现思路主要是使用iDesktopX软件现有能力，快速获得最终结果；主要是利用标准图幅图框和地图格网两个工具，首先生成小比例标准图幅图框，在此基础上进一步生成大比例尺地图格网，最后基于行政区划面对格网数据进行裁剪即可。

三、实现步骤

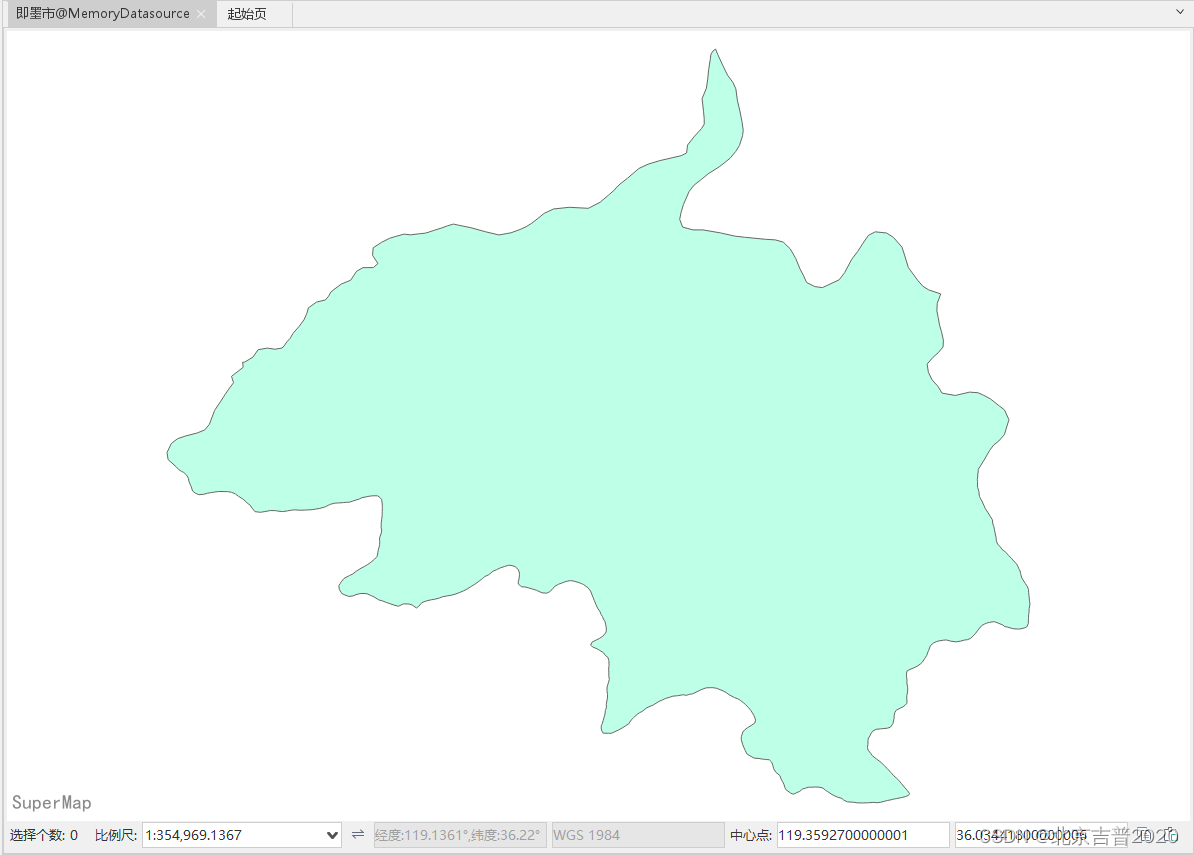

行政区划面如下：

1.生成标准图幅图框（利用标准图幅图框的四至范围，为后续生成1:500格网做准备）

①打开基于矢量面创建标准图幅图框工具

②参数选择全国标准、1:2000比例尺

③面数据选择即墨市行政区划数据集，即基于该市范围生成标准地图图幅图框

④设置结果数据集名称，点击执行

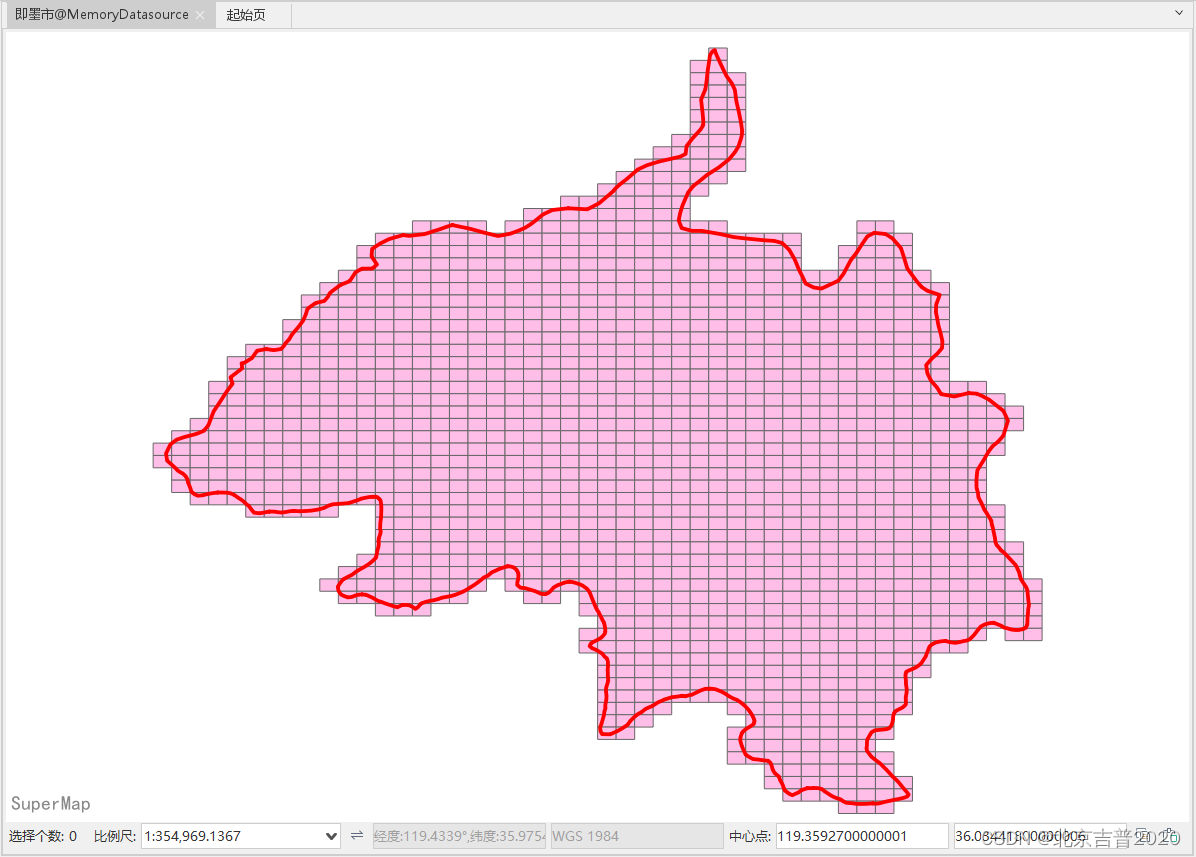

生成结果如下

2.生成1:500地图格网，范围数据使用第一步的生成结果，输入1:500格网的单元格宽度和高度（参考标准文档）

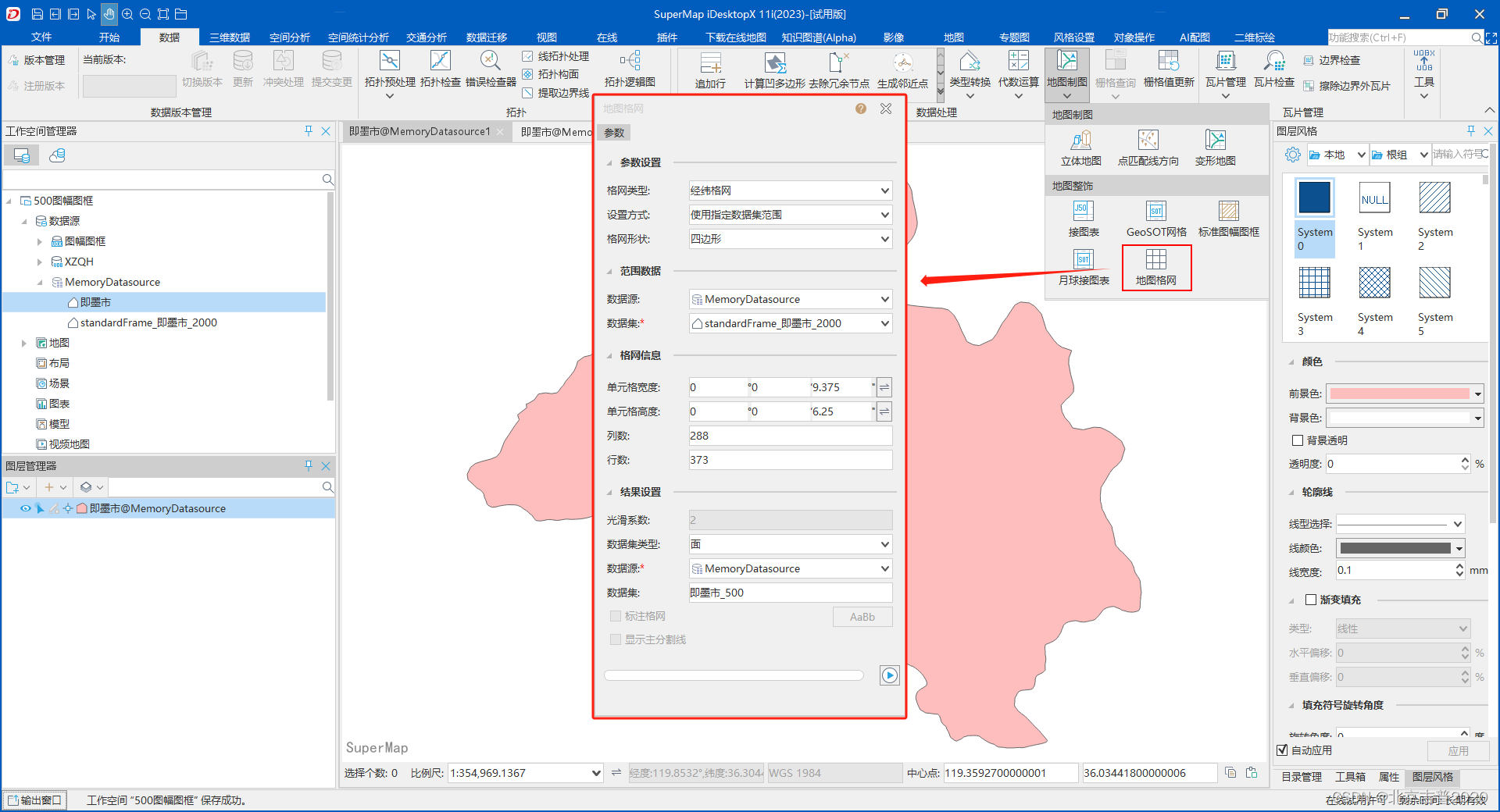

①打开地图格网工具

②参数设置：格网类型选择经纬度格网，设置方式为使用数据集范围，格网形状为四边形

③范围数据选择第一步生成的1:2000图幅数据

④格网信息输入单元格宽度（9.375″）和高度（6.25″）

⑤结果设置：数据集类型为面，输入结果数据集名称

⑥点击执行

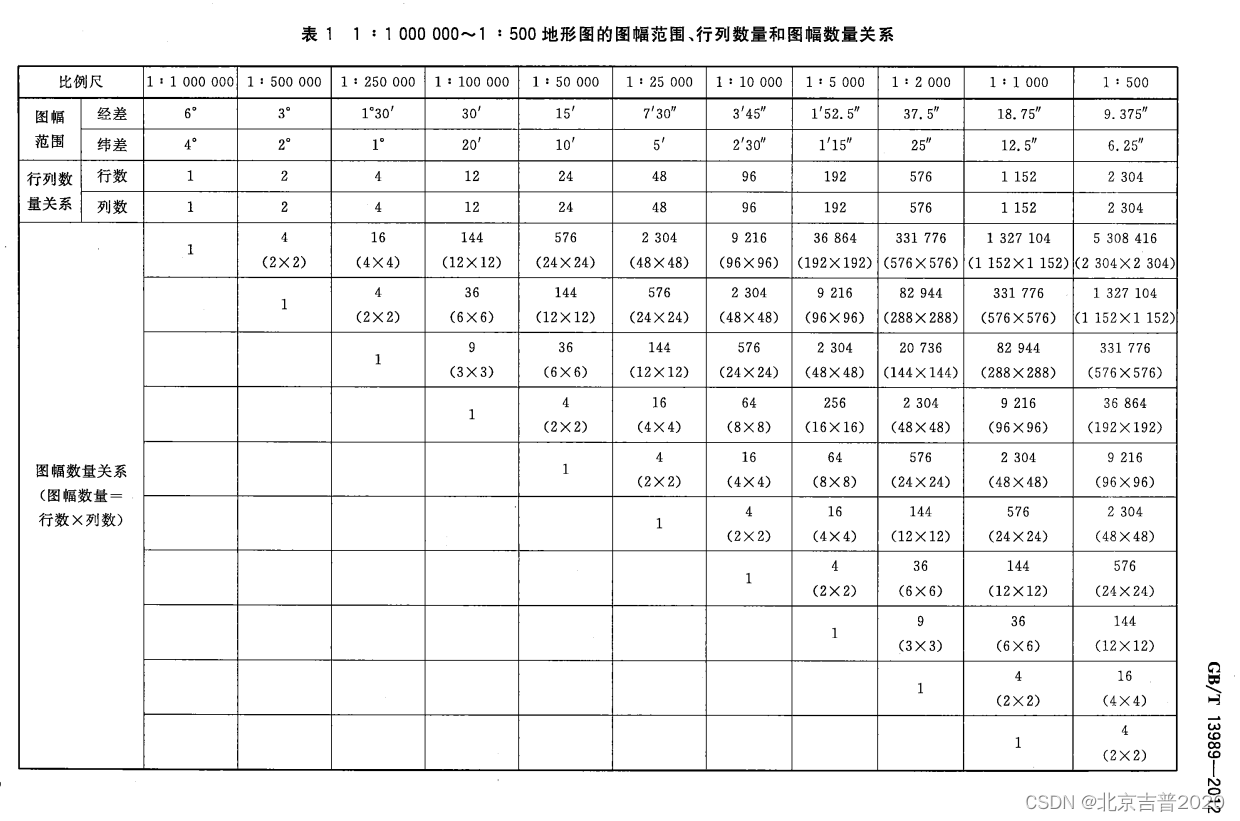

地图图幅范围标准：

GB/T 13989-2012 国家基本比例尺地形图分幅和编号

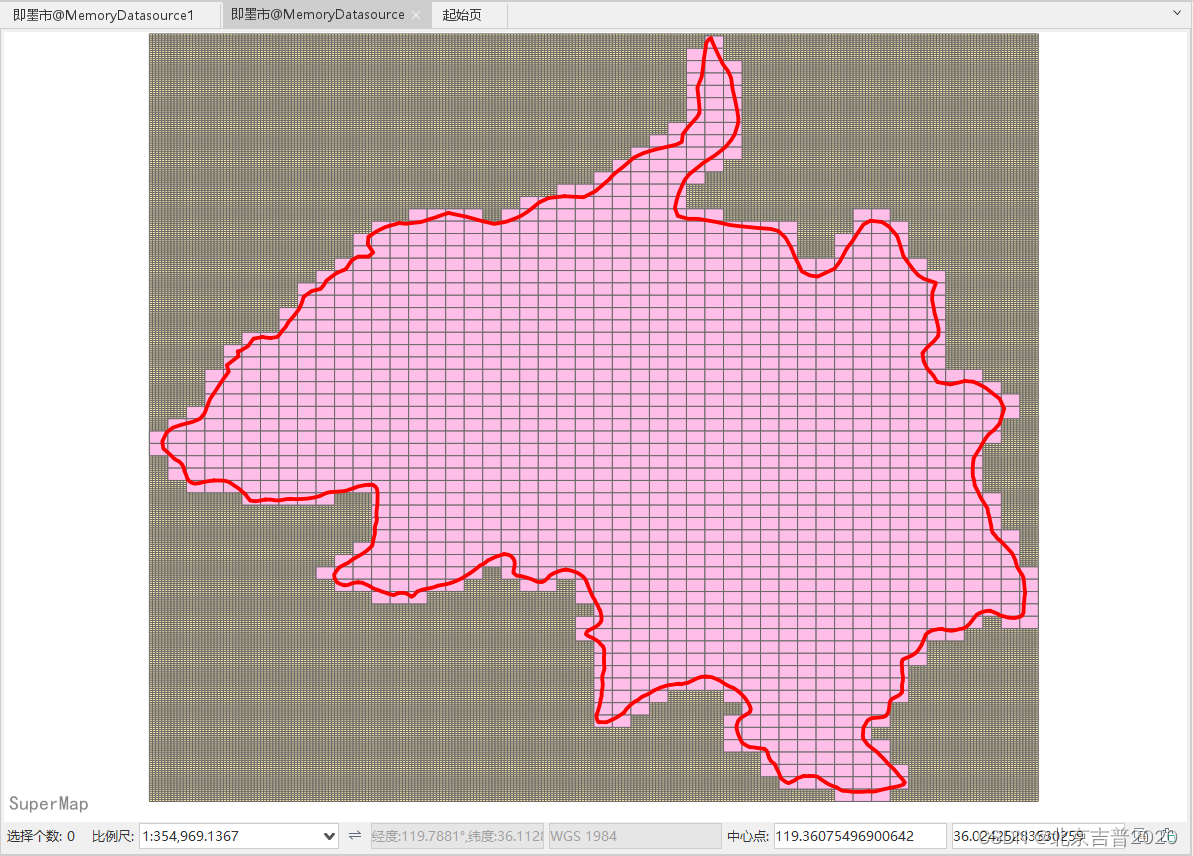

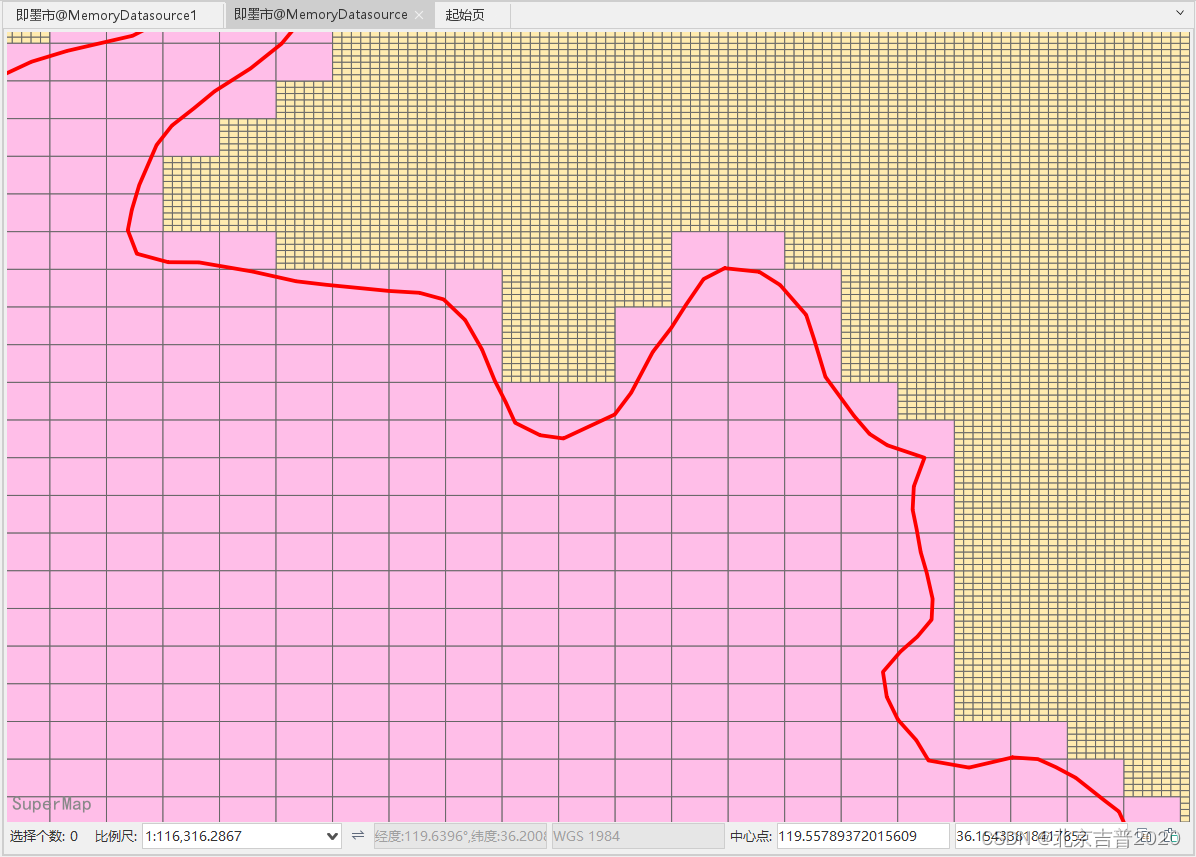

生成结果如下：

3.使用空间查询功能对格网结果进行筛选，去除行政区划以外部分

因为上一步生成的地图格网范围为行政区划数据的外接矩形，需要对其进一步筛选；此处使用空间查询功能，去掉行政区划以外的数据，

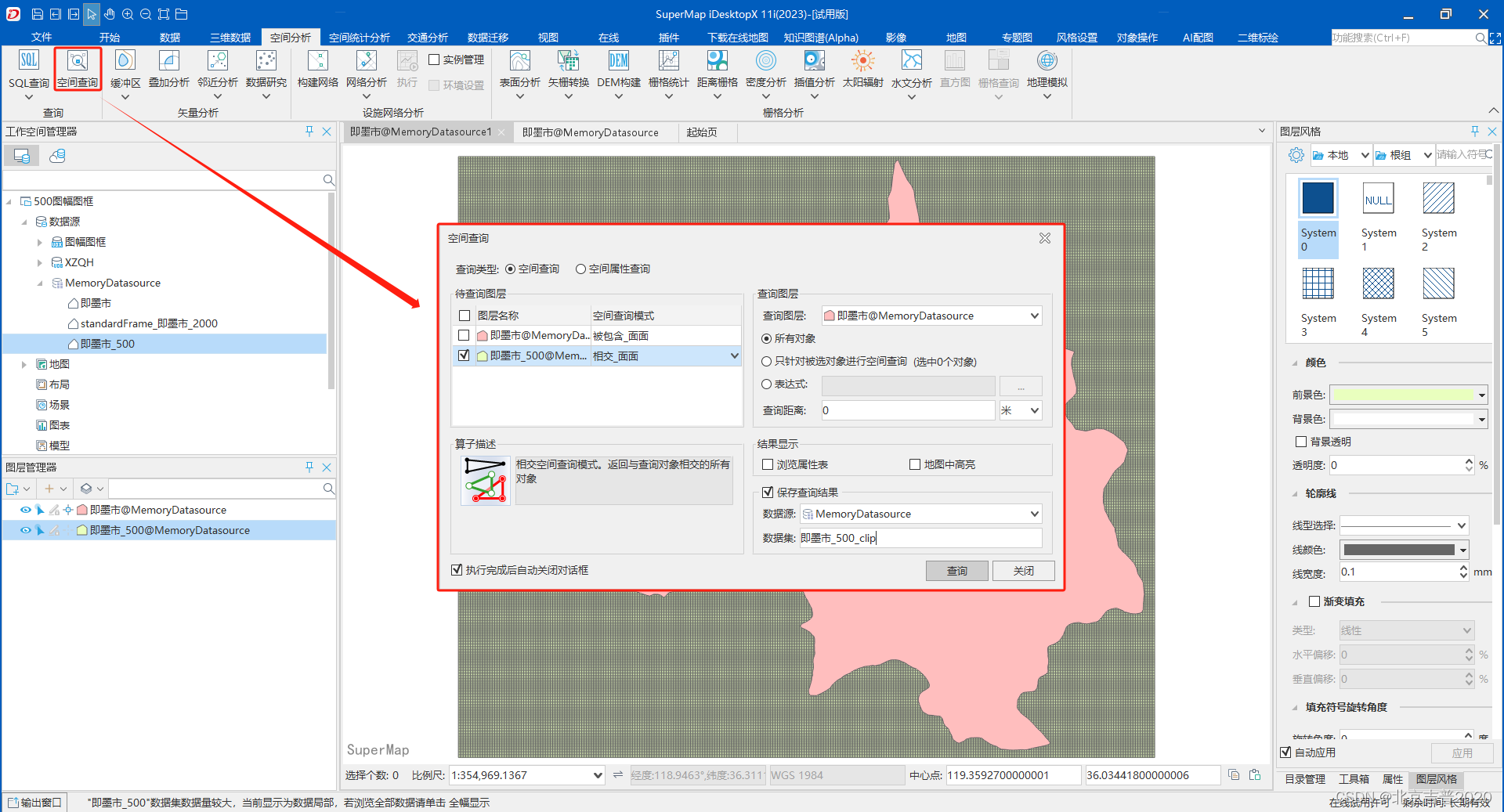

①将行政区划面和1:500地图格网数据加入地图

②打开空间查询功能

③待查询图层选择地图格网数据（勾选），空间查询模式选择相交_面面

④查询图层选择行政区划面数据

⑤勾选保存查询结果，设置结果数据集名称

⑥点击查询

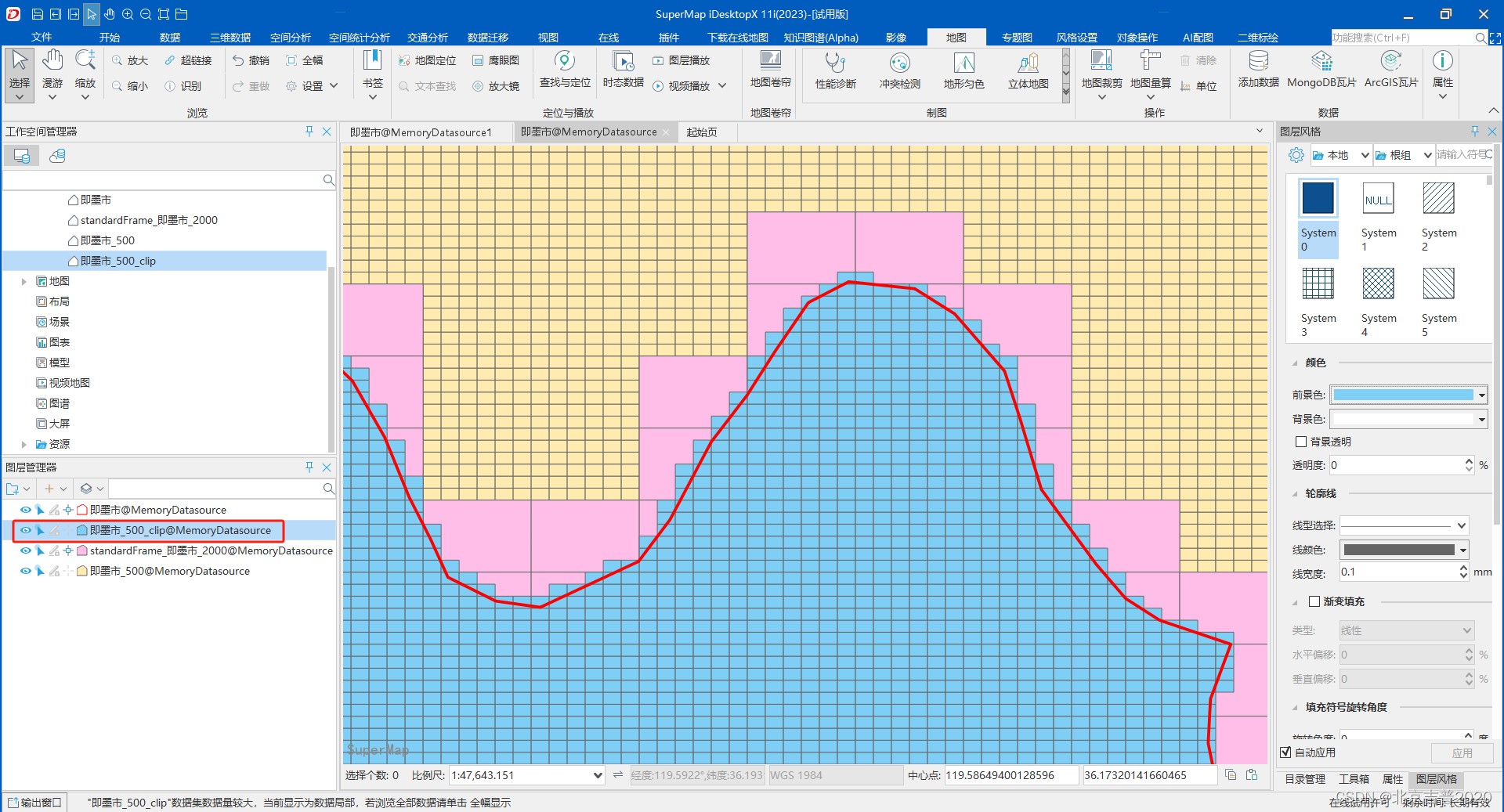

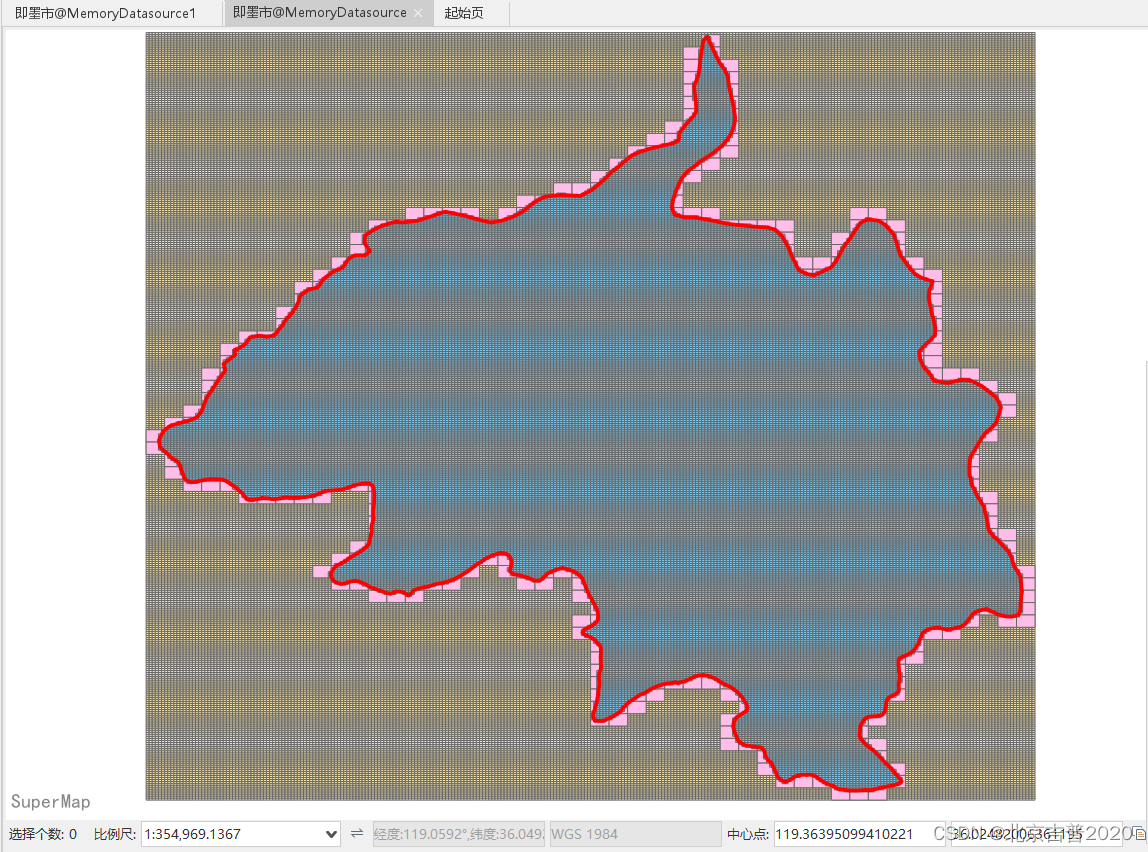

查询结果如下

四、后记

以上就是1:500地图格网数据的生成方法，其中有个问题大家可能会注意，第一步中生成的1:2000标准图幅图框似乎是错的，结果是1:2500比例尺的，大家可以一起验证一下（不影响最终1:500地图格网生成哈）
