【电气专业知识问答】问：AVC无功自动调控装置系统的控制与组成特点是什么？

【电气专业知识问答】

问：AVC无功自动调控装置系统的控制与组成特点是什么？

（1）系统电压的控制分为三个层次。

1）一级电压控制为单元控制。控制器为发电机励磁调节器，作用是保证机端电压等于给定值。

2）二级电压控制为本地控制，控制器为电压无功自动调控装置，控制的主要目的是保证母线电压或全厂总无功等于设定值。

3）三级电压控制是全局控制，它以全系统的安全、经济运行为优化目标，给出各厂站的优化结果，并下达给二级控制器。

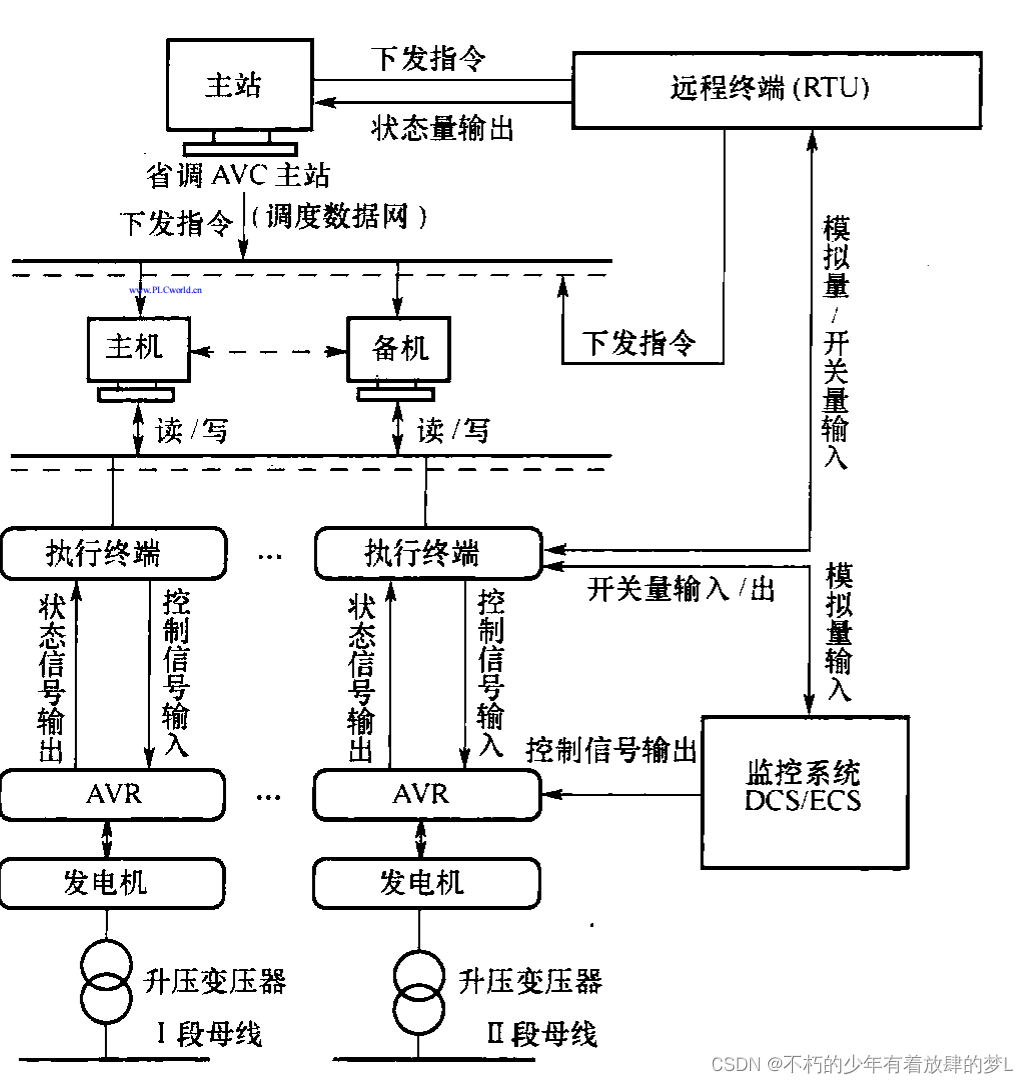

（2）系统组成如图所示。



1）调度中心主站，接收来自各电厂RTU实时采集的电厂机组的有功功率、无功功率、机端电压、机端电流和母线电压等实时数据，并具有参数编辑、数据库、计算分配、运行状态监视等功能。以系统的安全、经济运行为优化目标的计算，通过现有下行通道或数据调度网向厂站发出调度端的电压调控指令。

2）厂站内AVC中控单元作为主控单元，兼有参数编辑、数据库、计算分配、运行状态监视等功能，一般布置在集控或网控，通过通信电缆与RTU连接。通过现有下行通道或数据调度网接收来自调度端的电压指令，再与当前系统实际电压相比较，根据调

度下发的母线电压调节指令调控。AVC中控单元还将内部状态信号诸如增闭锁减闭锁、自检等状态信号通过开关量输出方式送至 RTU端，调度可从 RTU端获取系统运行状态信息。

3）执行终端；各机组AVC控制的数据采集及控制信号输出一般配置在保护小室或励磁调节器附近；通过通信电缆与AVC中控单元连接。AVC中控单元与执行终端之间通过 RS485总线连接，内容包括读执行终端模拟量数据和开关量状态，根据接收到的调节指令比较当前运行数据，通过算法，由执行终端输出调控动作，直接把控制信号（增、减磁）输出至励磁调节器。励磁调节器将AVR自动信号以开关量输入方式接至执行终端的AVR组。

4）RTU实时采集电厂机组的有功功率、无功功率、机端电压、机端电流和母线电压等实时数据并上传至调度，同时传送至AVC中控单元。
