PCB硬件绘制-板子从0到1

本文以AD16绘制PCB为例。其他IDE大同小异。

1.基本操作

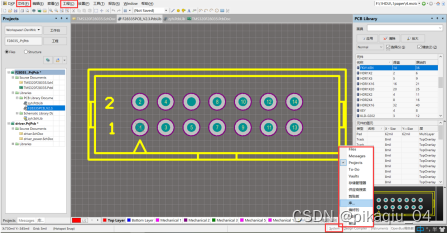

首先，新建打开工程、创建添加新的原理图、PCB等文件，可在菜单栏里找到工程、文件选项进行操作。或者在projects里对文件右击进行操作。右下角system可重新打开工程界面或库界面。

2.原理图绘制

2.1添加别人的库

安装导入别人的库

或者将lib添加到工程内

两种方法有一点点区别，前面那种方法一般在ad中只使用不易编辑，后面那种方法添加在工程内，可使用可编辑。

2.2添加新的schematic library和pcblib库（自己动手丰衣足食）

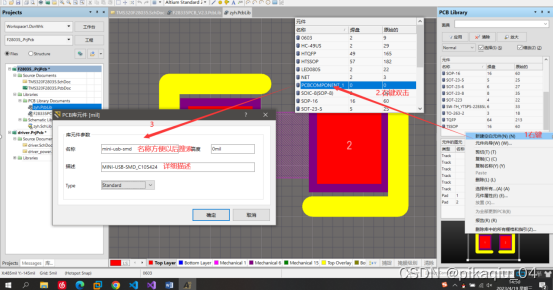

2.2.1添加单个元器件

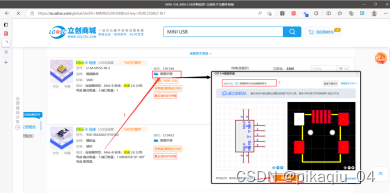

搜索嘉立创商城电子元器件https://www.szlcsc.com/?_t_t_t=0.5445241089910269
打开登录搜索自己需要的元器件—在点击数据手册----可查看芯片datasheet----立即打开

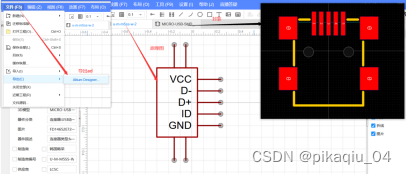

两个文件均导出ad

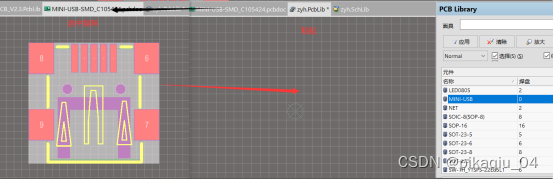

用ad打开下载好的文件，直接复制，再打开自己新建好的元器件粘贴即可。元器件原理图可直接拷贝到图上。

2.2.2自己绘制单个元器件的原理图步骤如下：

管脚后面连的时候别弄错就行！自己绘制元器件封装略（一般不太用得着）

2.3绘制原理图

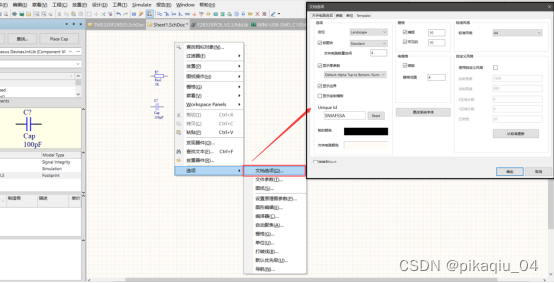

1.文档选项

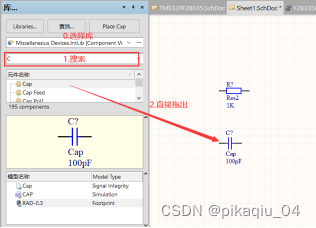

2.器件

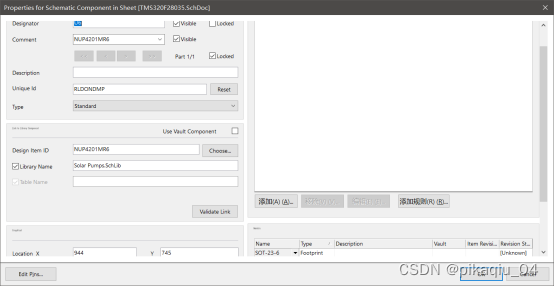

3.双击元器件选择封装、更改属性

4.连线
5.网络标号
6.电源VCC与GND

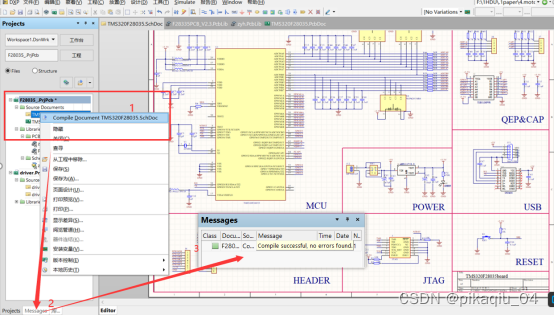

2.4 原理图编译

原理图绘制完成后编译下，看看原理图是否有问题。

有warring也要检查修正，有error更需认真检查修正！！确认再三后，仍有warring，忽略它直接下一步。（新手一定不能有error，否则后面大概率出错）

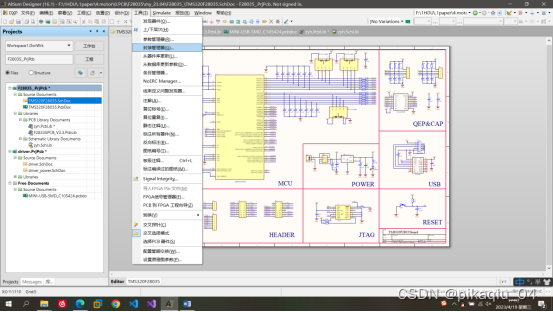

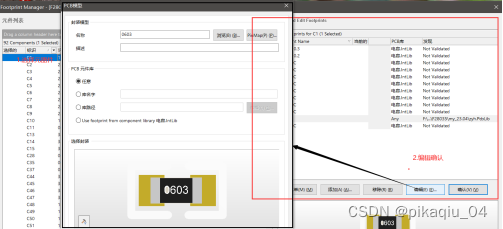

2.5 再次确定封装

封装确认后点击界面右下角的接收变化。

3.PCB绘制

接下来介绍两层PCB板的绘制（坑待填）

4.嘉立创下单

5.元器件购买与焊接

6.板子测试
