5分钟入门ER/Studio

---

前言

以前一直使用PowerDesigner做数据库模型设计，由于工作需要，要求使用易博龙ER/Studio做数据库模型设计。因为发现网上关于ER/Studio中文使用教程比较少，学习官方文档还需要一定的时间和门槛，故自己就想总结了一篇快速入门文档，以便来者。（如果您有一定数据库设计基础，并想深入了解ER/Studio建议您学习官方文档）

本文使用的ER/Studio版本：ER/Studio Version 8.0.2

---

一、创建逻辑模型

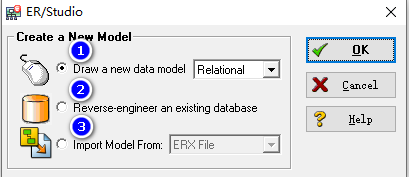

1、打开ER/Studio后，选择：File>New，打开如下界面，选择Draw a new data model。

如上图：1表示新创建数据模型，2表示逆向数据库中已存在的模型，3表示导入erx文件或sql脚本生成数据模型。
2、空白处点击右键，选择insert Entity，如下图就完成实体表的添加。

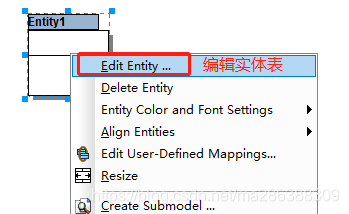

3、在实体表上点击右键，选择Edit Entity，编辑实体表。

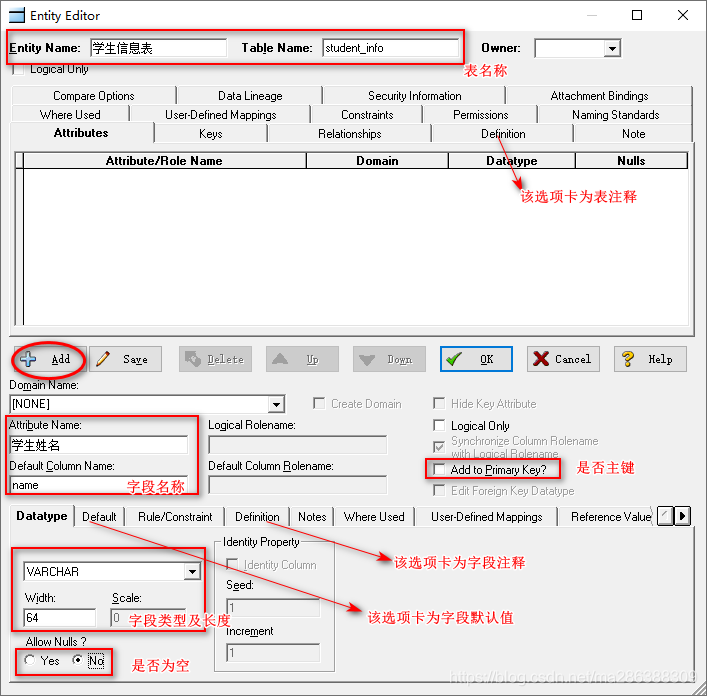

4、点击下图椭圆处展开，按下图红框处填写表实体的相应的属性值。

5、创建关联关系

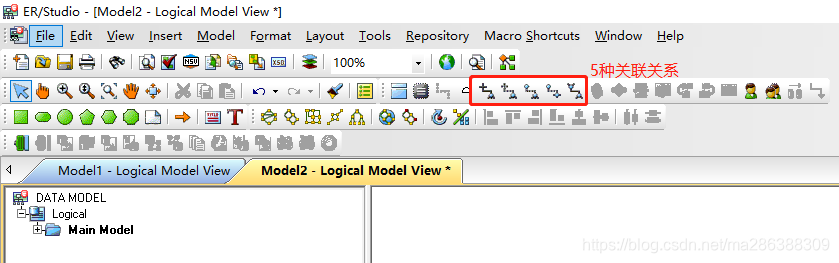

如上图红框处，ER/Studio提供5种逻辑关联关系，我们经常会用到的是第二种和第三种，如上图从左到右分别为：
（1）Identifying Relationship
1对多࿰
