快速精通数据库设计工具——PowerDesigner

前言

数据库设计的基本步骤按顺序分为需求分析、概念设计、逻辑结构设计、物理结构设计、数据库实施、数据库的运行和维护六个阶段。
对于设计大型数据库我们建议遵循这些步骤，先设计概念模型，因为概念模型更易于看出实体关系，也便于对业务逻辑的理解，如果你的数据库实体规模不大，实体间的关系易于理解，那也可直接进行物理模型设计以便精简流程。
本文档使用软件版本为PowerDesigner16.7，因PowerDesigner16各小版本间差异不大，常用的操作和设置基本一致。若是版本不一致，请参考后自行学习。`

一、创建概念数据模型

1、点击菜单栏File->New Model按序号顺序选择，完成概念数据模型创建。如下图。

2、概念数据模型右侧工具箱（ToolBox）常用控件介绍。如下图。

3、概念数据模型常用的实体属性General选项卡介绍。如下图。

4、概念数据模型常用的实体属性Attributes选项卡介绍。如下图。

5、设计的概念数据模型。如下图。

二、概念模型转为物理模型

1、点击菜单栏Tools->Generate Physical Data Model。如下图。

2、按图操作创建物理模型。如下图。

三、创建物理数据模型

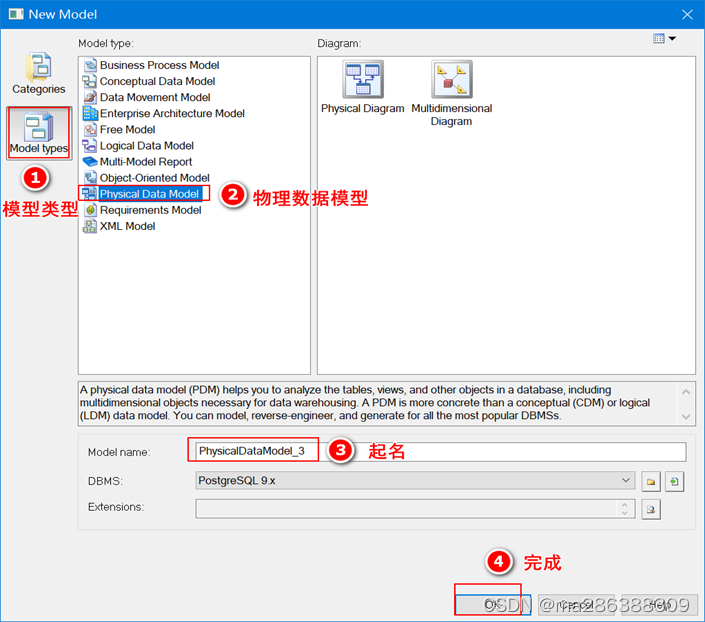

1、点击菜单栏File->New Model，按序号顺序选择。如下图。
