【环境配置】反向SSH——家中电脑连接校园内网服务器

1. 需求描述

1.1 具体情境

实验室有一台校园内网GPU服务器，校园内网的特点是只允许内网机器主动访问外网机器，而不允许外网机器主动访问内网机器。

现在需要使用家中的电脑（无公网IP的机器，其可能是另一个单位内网或家用路由器分配IP的机器），通过ssh控制校园内网的GPU服务器。

1.2 实现思路

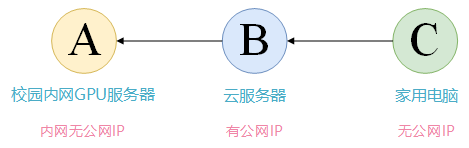

假设校园内网的GPU服务器为机器A，在家中的电脑为机器C，具有公网IP的云服务器为B（公网IP的机器B需要购买阿里云或者腾讯云的服务器）。

由于机器B具有公网IP，机器C和机器A都可以通过主动连接找到机器B，所以我们可以将B作为A与B之间的桥梁。

首先使用机器 A 通过反向 ssh 连接机器 B ，然后机器 C 使用 ssh 连接 B 就可以通过该反向 ssh 对 A 进行操作了。

1.3 实现要求

• 能使用家中的电脑 C 通过 ssh 对校园内网GPU服务器 A 进行操作
• 每当GPU服务器 A 开机，就自动连接云服务器 B （前提是要确保机器A能访问外网）

2. 配置过程 （以下指令全部在机器 A 中执行）

校园内网GPU服务器（机器A）：
公网IP：无
用户名：gpu401


腾讯云（机器B）：
公网IP: 666.666.666.666
用户名：ubuntu

2.1 配置autossh免密登陆 (A连接B)

# 设置ssh免密码登录，使得 A 能免密码登录 B
ssh-keygen -t rsa # 一路回车,生成的id_rsa.pub文件在~/.ssh/文件夹里面。
# 将 A 中的这个key推送到vps，使用如下命令进行推送到 B
ssh-copy-id -i ~/.ssh/id_rsa.pub ubuntu@666.666.666.666 -p 22

# 安装autossh，其能确保 A-B 之间的 反向 ssh 能断线自动重连
apt-get install autossh

# 测试 autossh + 免密登录是否成功。
autossh -M 9991 -NfR 8990:localhost:22 ubuntu@666.666.666.666

'''

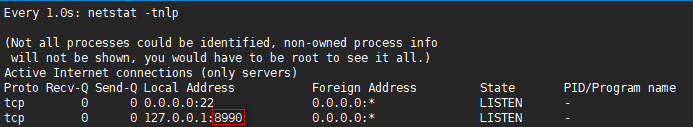

    如果该测试指令在 A 执行后，当 B 执行指令 'watch -n 1 netstat -tnlp' 能
    看到以下红框的端口号，则说明测试通过。
'''

2.2 配置 A 开机启动反向ssh

# 使用systemctl来控制服务的注册以及启动

# 创建autossh.service
vim /lib/systemd/system/autossh.service

# 将下面的内容加进去
[Unit]
Description=Auto SSH Tunnel
After=network-online.target
[Service]
User=gpu401
Type=simple
ExecStart=/usr/bin/autossh -NR 9888:localhost:22 -i /home/gpu401/.ssh/id_rsa ubuntu@666.666.666.666 -p 22 >> /dev/null 2>&1
ExecReload=/bin/kill -HUP $MAINPID
ExecStop=/bin/kill -TERM $MAINPID
KillMode=process
Restart=no
[Install]
WantedBy=multi-user.target
WantedBy=graphical.target

注意，由于当时是使用了 机器A 中的用户 gpu401 来免密登录 机器B 的， 因此上述配置文件中 [Service] 的 User 和 ExecStart 都需要进行正确配置。

# 之后执行
systemctl enable autossh
systemctl start autossh

# 使用以下指令，查看是否成功启动
systemctl status autossh

'''
    如果运行成功，当 B 执行指令 'watch -n 1 netstat -tnlp' 能
    看到以下红框的端口号，则说明测试通过。
'''

3. 使用示例（以下指令全部在机器C中执行）

3.1 使用机器 C 登录 机器A

# 首先机器 C 通过 ssh 登录机器 B，然后在 shell 中输入以下指令登录机器A：
ssh -p 9888 gpu401@127.0.0.1

3.2 上\下传文件

# 从机器 A 下载整个目录到机器 B
scp -r username@servername:/var/www/remote_dir/（远程目录） /var/www/local_dir（本地目录）

# 从机器 A 上传目录到机器 B
scp -r local_dir username@servername:remote_dir

# 上传文件同理，取消参数 '-r' 即可
scp local_fileName username@servername:remote_dir
