Visio 2010自定义模具与形状

您可以创建自己的自定义形状并将其添加到可编辑的模具中。您的“收藏夹”模具以及创建的自定义模具是可编辑的，而 Visio 模板提供的模具则不可编辑。

 注释    Visio 模具中的形状通常被称为主控形状。当您将主控形状拖到绘图页上时，您就创建了该主控形状的副本（或“实例”）。主控形状本身将保留在模具上，因此您可以重复使用它在绘图页上创建主控形状的新副本。
“开发人员”工具选项卡也存在于Visio 2010 Pro中。但默认是被关闭的。“文件 - >选项 - >自定义功能区”将其打开。

0.什么是模具?

• 模具：一组形状的集合

1. 新建模具

• 打开Visio 2016，在空白的文件中选更多形状>>新建模具

2. 编辑模具

• 新建的模具已自动打开"编辑"，你可进行编辑该模具；

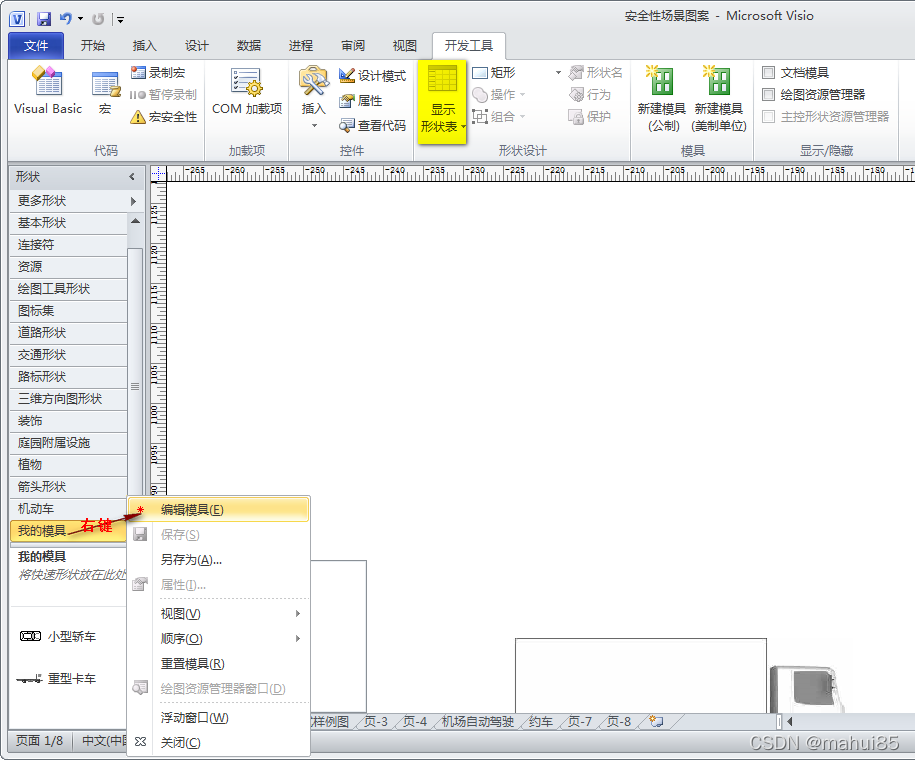

• 微软的模具默认不可编辑。你需要右击“模具名称”>>编辑模具，已进入编辑模式；



3. 添加形状

• 在模具名称下方"空白处"右击>>新建主控形状，输入名称、提示，勾选"放下时按名称匹配"等；

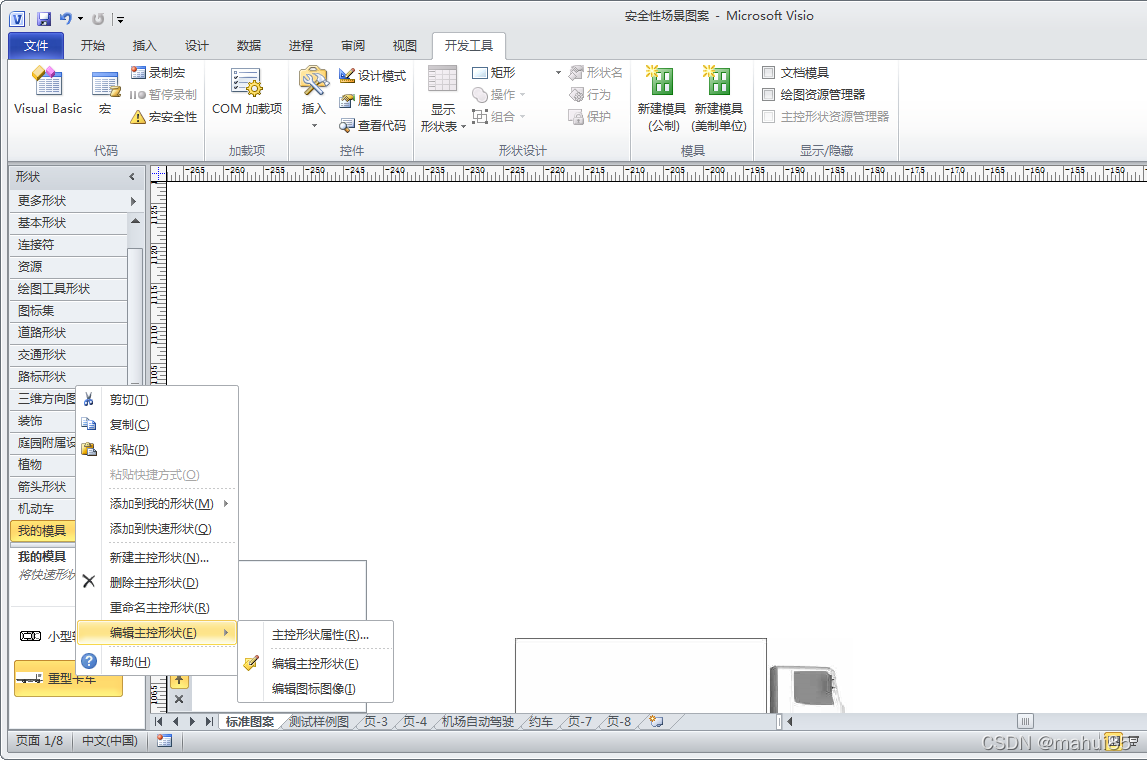

• 在模具名称下方"空白处"已生成形状，但还没有形状的内容，需要右击形状>>编辑主控形状；
• 在新窗口里绘制你需要的形状，绘制完成后"点击右上角第二个×"关闭该形状编辑窗口；
• 弹出"是否更新<形状名>"窗口，点更新即可完成形状的创建。
