串口一键下载电路（CH340）的理解

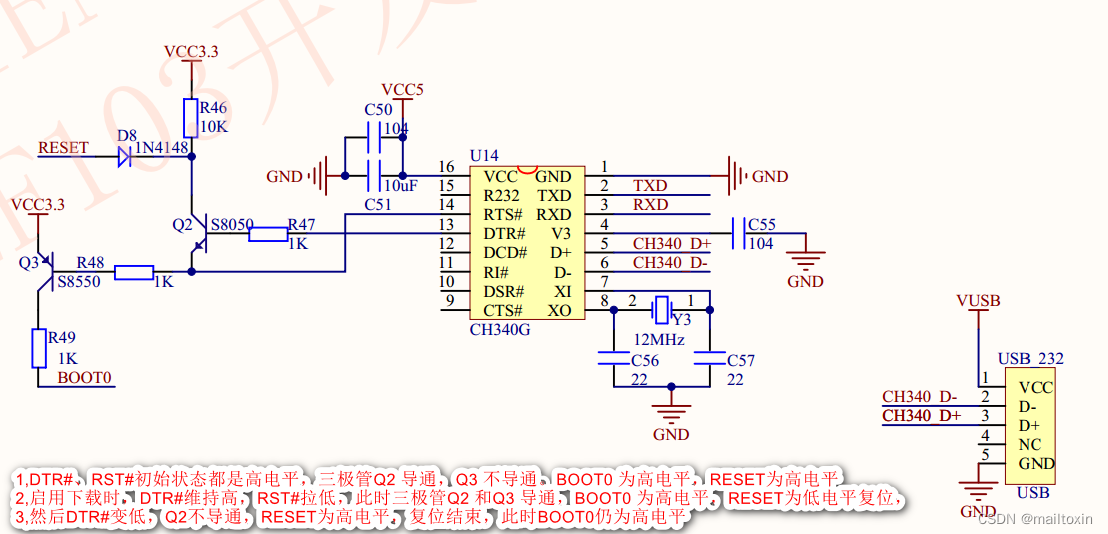

如图：为原子的串口下载电路

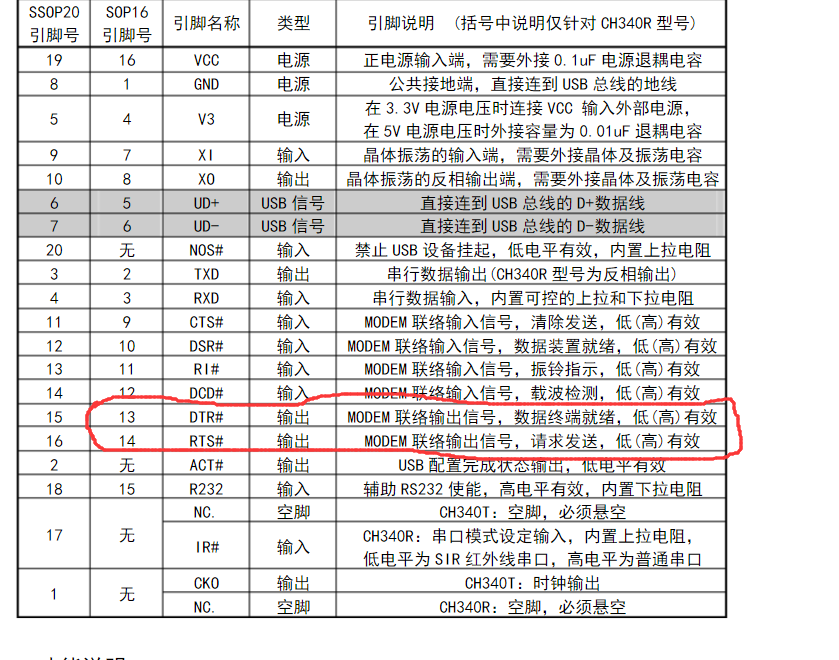

在CH340的数据手册上有引脚的介绍以及作用：

这两个引脚：DTR#和RTS#都是 输出类型，
MCUISP(一键下载工具)，会控制CH340这两个引脚的高低电平状态，通过控制DTR#和RST#这两个引脚的高低电平状态，从而控制STM32的BOOT0 和 RESET.

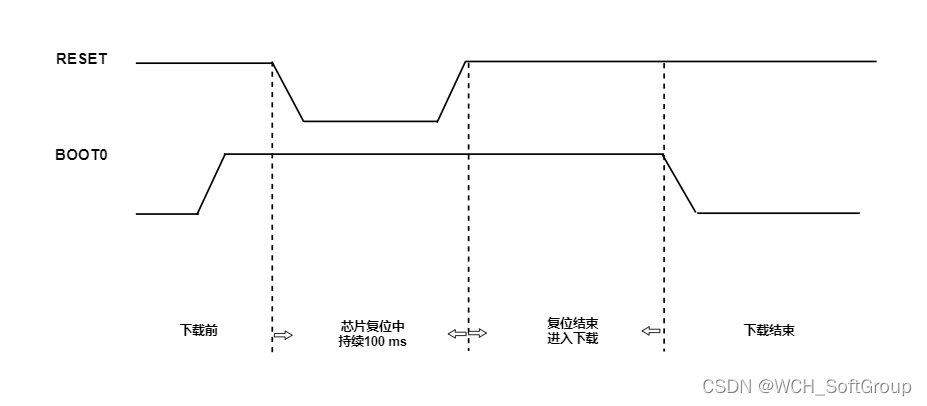

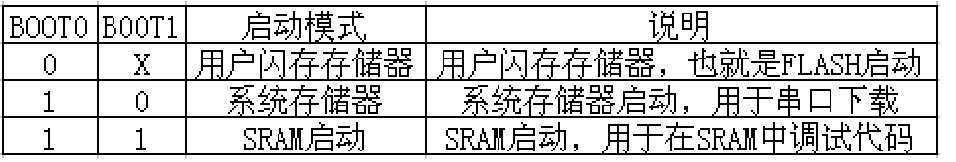

用万用表测量可知，DTR#、RST#初始状态的时都是高电平，在启用下载的时候，DTR#维持高，RST#拉低，此时两个三极管Q2 和Q3 导通，那么BOOT0 为高电平，RESET为低电平复位，然后DTR#变低，Q2不导通，复位结束，此时BOOT0 为高电平。由启动模式

可知，stm32的启动模式变为从系统存储器启动，启用串口下载，STM32 和 MCUISP下载软件进行通信，进行代码下载，等到代码下载结束时 RST#先变为高电平，然后DTR#在变成高电平。
如果DTR#先变成高电平，那么会在一次产生复位。
————————————————
