Stable Diffusion基础：ControlNet之线稿成图

今天继续给大家分享Stable Diffusiion的基础能力：ControlNet之线稿成图。

所谓线稿就是由一条条的线段组成的图形，主要用于绘画和设计领域的打底稿、表达构想和预见最终效果。

所谓线稿成图就是利用 Stable Diffusion + ControlNet 的能力，依照线稿中的图形设计生成创意图片。借助ControlNet，我们可以直接使用线稿图生成图片，也可以先从其它图片中提取线稿，然后再生成图片。

下面我将介绍ControlNet中四个优秀的线稿模型，以及它们的使用方法和注意事项。

安装ControlNet

工欲善其事必先利其器，ControlNet 还是先要安装好的，已经安装好的请跳过这一步。

使用方法

Canny

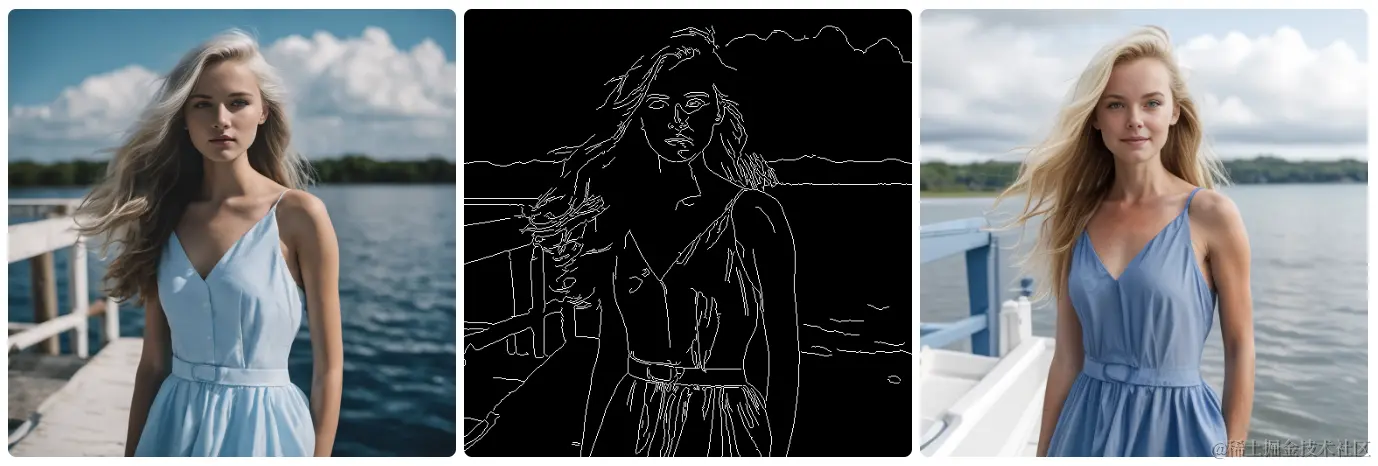

基于精细的边缘检测，准确还原图片的结构和特征。Canny边缘图中的线条没有粗细、深浅的区分。

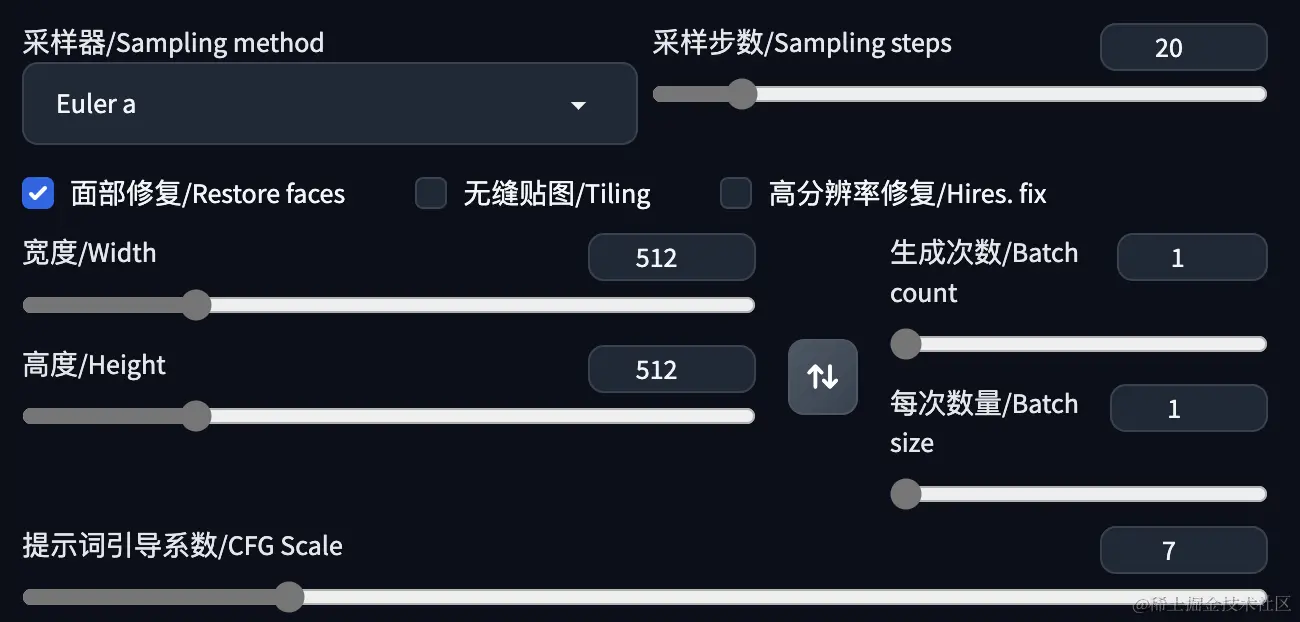

因为是真人图片，所以这里选择了一个现实视觉的大模型：realisticVisionV51，提示词可以手写，也可以找个反推工具反推。

如果是生成真人图片，建议把“面部修复”勾选上。

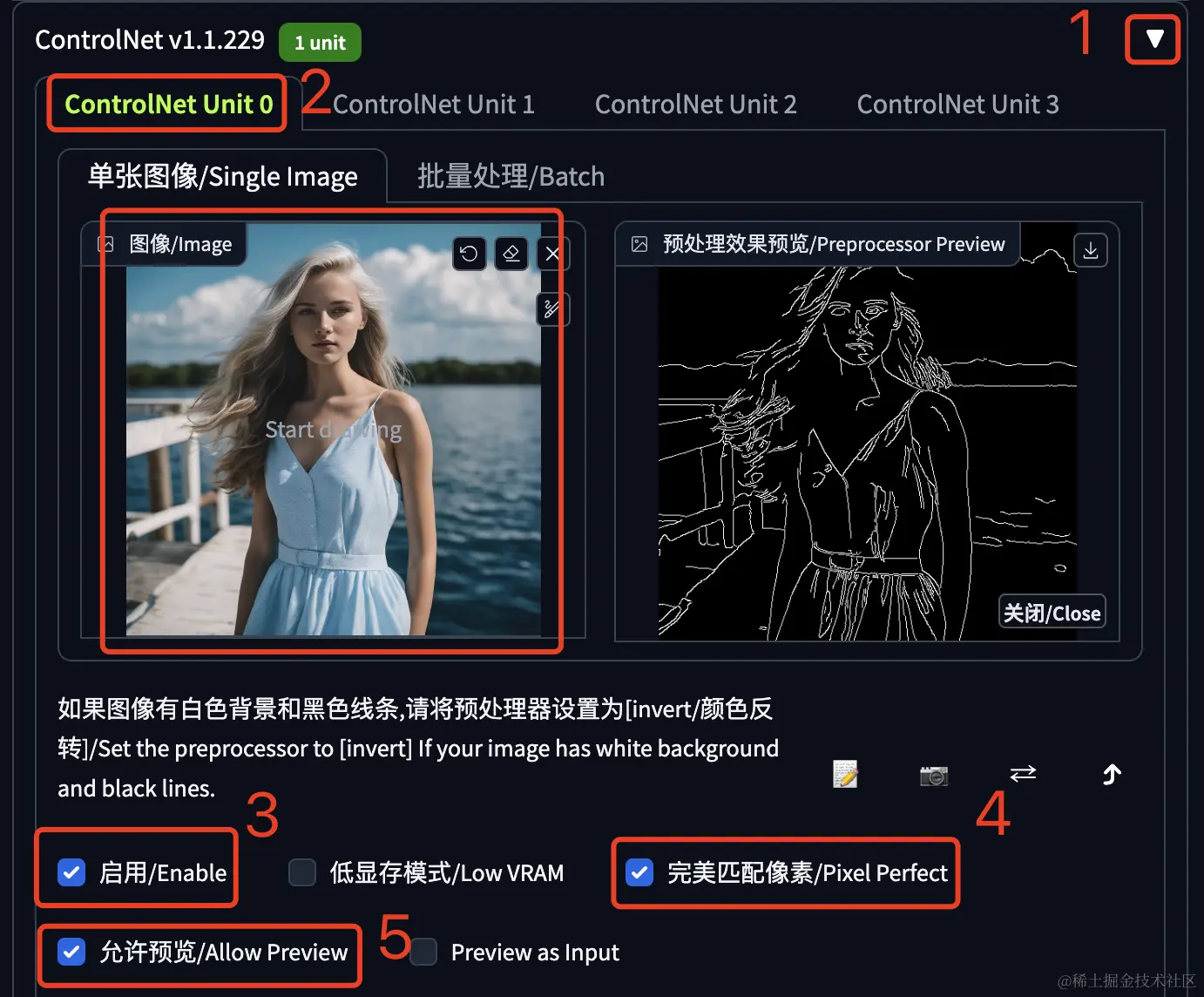

ControlNet的设置是重点：

1、展开ControlNet控制面板。

2、在Unit 0中上传一张需要提取边缘的图片。

3、勾选“启用”，启用当前ControlNet Unit。

4、勾选“完美匹配像素”，自动设置预处理器的分辨率。

5、勾选“允许预览”，这样就可以预览边缘检测的效果。

6、选择“Canny”

7、预处理器和模型会自动加载，暂时不更改它们。

预处理器可以检测图片中人物和物体的边缘，绘制出边缘图。点击预处理器后边的星火图标可以在预览区看到预处理的效果图。

预处理器器还有两个选项：

• 无：不使用预处理器，直接在ControlNet中上传一张线稿图。
• 颜色反转：ControlNet中能够处理的线稿图需要线条是白色， 其它区域是黑色，这和现实中的线图颜色是相反的。所以通过这个预处理器，我们可以直接反转一张现实世界的线稿图，供ControlNet模型进行生图处理。不适合普通的彩色图片。

8、控制权重：ControlNet模型在生成图片时的权重，降低这个权重，线稿对绘图的约束就会变弱。

启动控制的步数：Canny介入的时机。介入时机越早，越能保证构图依照边缘图，一般从0开始。

结束控制的步数：Canny退出的时机。退出时机越晚，细节保留程度越大，如果要多变换一些细节，可以提前退出。

9、这两个阈值是canny预处理器提取线稿图时使用的，通过调整阈值可以控制边缘图中保留细节的多少。

Canny Low Threshold：去掉过细的线段。大于低阈值的线段被认定为边缘。

Canny High Threshold：去掉零散的线段。大于高阈值的线段被认定为强边缘，全部保留；高阈值和低阈值之间的线段认定为弱边缘，只保留强边缘相邻的弱边缘。

10、控制模式：ControlNet的通用设置，以提示词为主，还是以ControlNet模型为主。

11、缩放模式：ControlNet的通用设置，参考图与要生成的图片尺寸不一致时如何处理。拉伸有变形的问题，一般使用裁剪和填充。

Lineart

使用线条艺术生成训练，通常用于黑线白底图的上色，也可以从各种图片中提取线条，然后再生成图片。

Lineart的线条有粗细深浅的区别，相比Canny，除了能够控制构图，还可以更好的还原图片深度。

下图的几个设置和上面Canny控制器的设置差不多，只是上传的图片换成了一张黑白线稿图。

重点看下这几个设置：

• Lineart：线稿控制网络。

• 预处理器：从图片提取线稿图的处理器。这里有多个预处理器，简单介绍下：

• • none：不使用预处理器，需要直接上传一张处理好白线黑景线稿图。
  • lineart_anime：适合从动漫图片中提取线稿图。
  • lineart_anime_denoise：适合从动漫图片中提取线稿图，并去掉噪音点。
  • lineart_coarse：从图片中粗略提取线稿图，忽略不突出的细节，生图时自由度更高。
  • lineart_realistic：从真实视觉的图片中提取线稿图。
  • lineart_standard：从图片提取线稿图的标准版处理器。
  • 颜色反转：反色图片，适合从白色背景、黑色线条的图片中提取线稿图。

• 模型：根据线稿图生成图片的ControlNet模型。

• • control_v11p_sd15_lineart_fp16：通用线稿图生成模型。
  • control_v11p_sd15s2_lineart_anime_fp16：二次元线稿图生成模型。

SoftEdge

使用软边缘图像生成训练，平滑的边缘、更好的深度，忽略内部细节，方便创作更具绘画特征或艺术风格的图片。

相比Canny、Lineart，SoftEdge除了稳定构图，更好的图片深度控制，还拥有了更多的自由度。

重点看下ControlNet的这几个设置：

预处理器：从图片中提取软边缘图。

softedge_hed：合成柔边图。

softedge_hedsafe：安全的合成柔边图，边缘更清晰，稳定性更高。

softedge_pidinet：简笔柔边图，描绘的细节更少，出图的细节更自由，姿势更稳定。

softedge_pidinet：安全的简笔柔边图，边缘更清晰，稳定性更高。

模型：control_v11p_sd15_softedge_fp16，参与生成图片的软边缘模型，只有这一个。

Scribble

这是一个称之为涂鸦成图的ControlNet，生成图片的自由度更高。

丁老头大家都画过吧，我这里把它生成一个毛绒玩具的图片。

注意这几个参数：

预处理器：

无：不对参考图进行预处理，需要自己上传处理好的涂鸦图，白色代表线条。

scribble_hed: 粗线合成涂鸦图，用来生成随机性较强的图。

scribble_pidinet: 粗线简笔合成涂鸦图，生成图片的自由度比 scribble_hed 弱。

scribble_xdog：从图片中提取更多的细节生成涂鸦图，结构和轮廓的限制更多。

颜色反转：简单的反转图片中的黑白色，适合黑白图的处理。

模型：control_v11p_sd15_scribble_fp16，参与生成图片的涂鸦模型，只有这一个。

Scribble 也可以用来处理真实的图片，与Canny、Lineart、SoftEdge相比，最大的变化就是，构图会发生一些变化，而且它没有对图片深度的处理。

效果对比

考虑到 Scribble 对原图的变化过大，这里只对比前三个：

可以看到 SoftEdge 对构图和深度处理的最好，当然细节上也更自由。

资源下载

本文使用的模型、插件，生成的图片，都已经上传到了我整理的SD绘画资源中，后续也会持续更新，如有需要，请添加下方领取！

---
