ONU pppoe拨号测试

测试组网配置总览

外网Internet（含DHCP服务器） - TPlink路由器WAN口--- TPlink路由器LAN2口 --- EPON OLT上行GE2口 -- EPON OLT PON2口--- 被测ONU PON口 --- 被测ONU LAN1口 --- PC网卡

1.TPlink路由器WAN口设置 动态ip（dhcp自动获取）； 预期WAN口获取到前端DHCP服务器分配的ip地址（如我此处为192.168.5.XXX），实测 OK

2.TPlink路由器 设置自身作为PPPoE服务器功能，地址池设置为172.16.2.10-172.16.2.200,账号aaa，密码aaa

3.EPON OLT上行GE2口设置default vlan300，

4.EPON OLT PON2口设置ONU自动发现后以mac认证方式自动注册，设置tag vlan300

5.被测ONU mac认证方式注册上线后创建vlan300 PPPoE WAN连接，输入对应账号aaa，密码aaa ；预期 WAN连接获取到TPlink路由器作为pppoe服务器分配的ip地址172.16.2.10,默认网关为TPlink路由器LAN侧管理ip 192.168.188.1，实测OK

6. PC网卡设置dhcp自动获取ip，获取到ONU LAN侧管理ip分配的ip 192.168.1.4，可以正常上网

TPlink路由器WAN口设置

拿TP-LINK   TL-R478  作为pppoe服务器

LAN侧管理ip 默认为192.168.1.1  admin   admin

PC网卡设置自动获取，查看LAN侧管理ip被修改为192.168.188.1

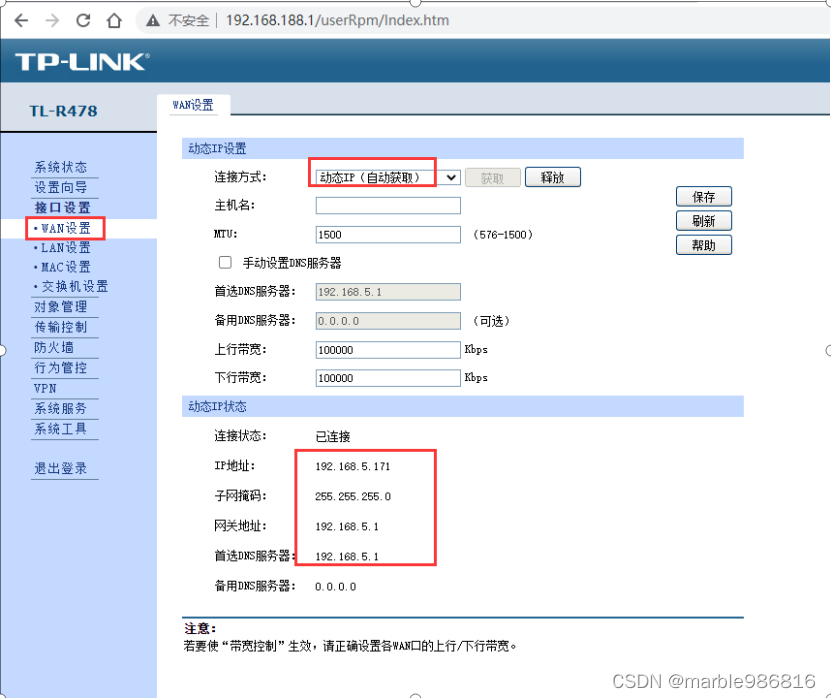

TPlink路由器WAN口设置 动态ip（dhcp自动获取）； 预期WAN口获取到前端DHCP服务器分配的ip地址（如我此处为192.168.5.XXX），实测 OK，如下图

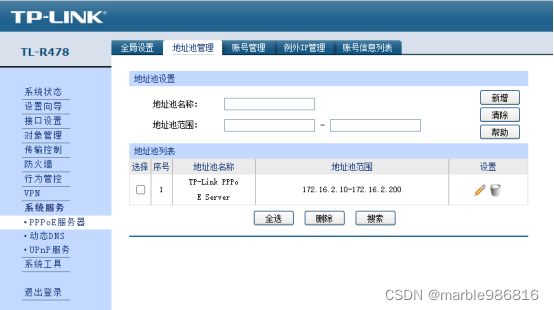

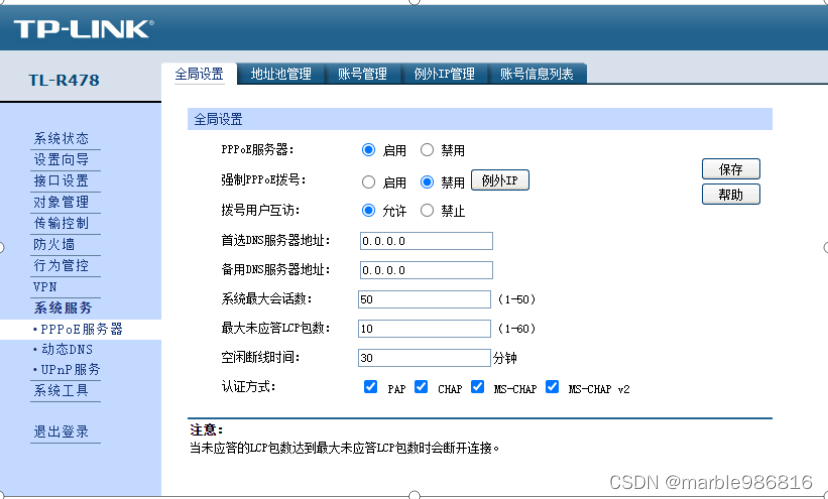

PPPoE服务器设置

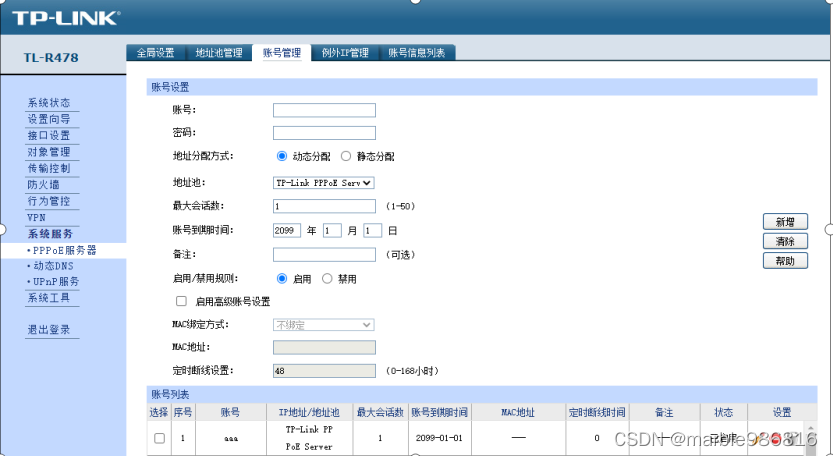

TPlink路由器 设置自身作为PPPoE服务器功能，地址池设置为172.16.2.10-172.16.2.200,账号aaa，密码aaa











EPON OLT设置

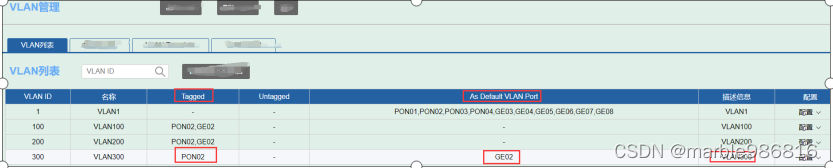

上行GE2口设置

上行GE2口设置default vlan300 ，默认untag报文进入打vlan300到PON2口，PON2口的vlan300报文到达GE2口出去untag转发

PON2口设置

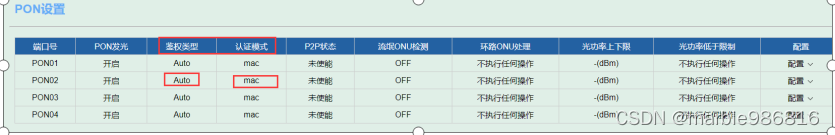

设置PON2口ONU自动发现后以mac认证方式自动注册

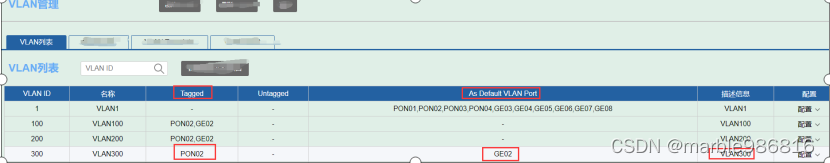

 PON2口设置tag vlan300， 下行到ONU pon口发送tag 300的报文，接收ONU pon口tag 300的报文并以tag 300转发到OLT上联GE2口

被测ONU设置

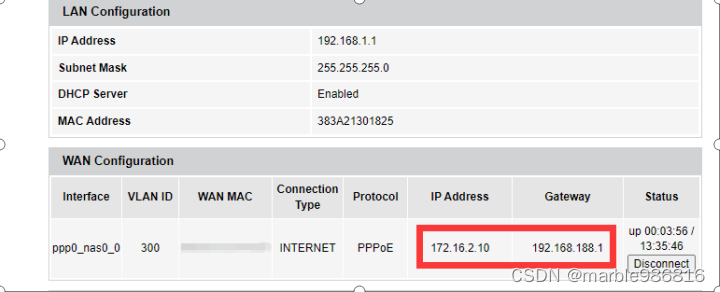

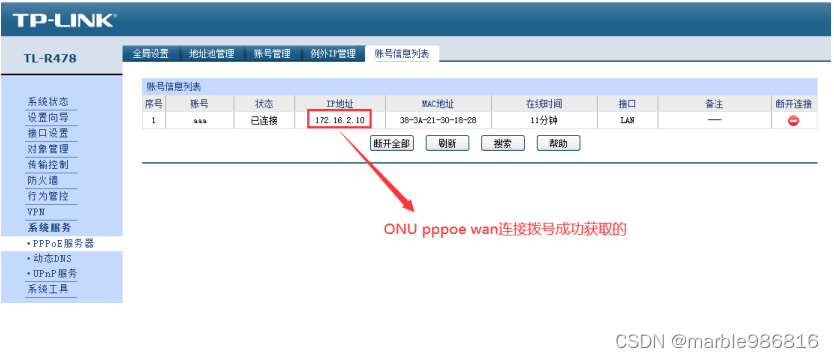

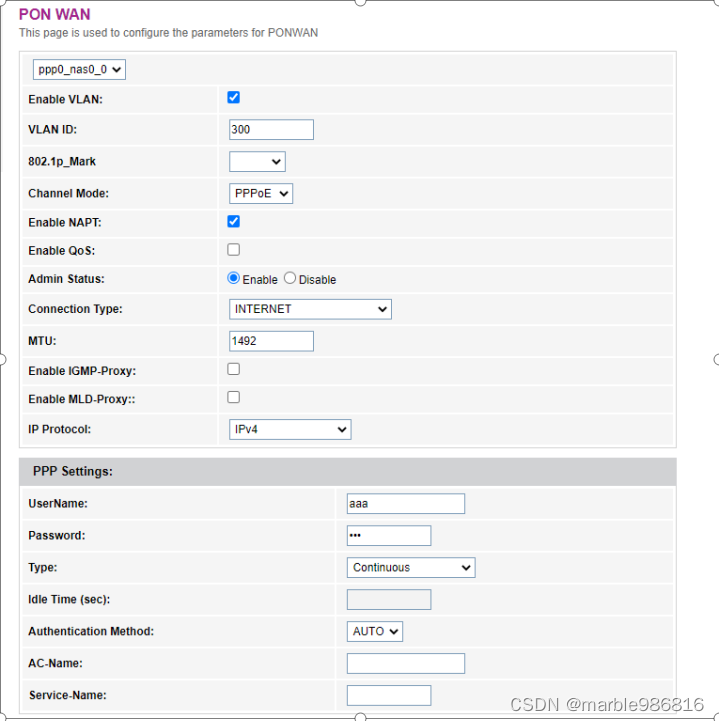

被测ONU mac认证方式注册上线后创建vlan300 PPPoE WAN连接，输入对应账号aaa，密码aaa ；预期 WAN连接获取到TPlink路由器作为pppoe服务器分配的ip地址172.16.2.10,默认网关为TPlink路由器LAN侧管理ip 192.168.188.1，实测OK



ONU LAN侧PC设置

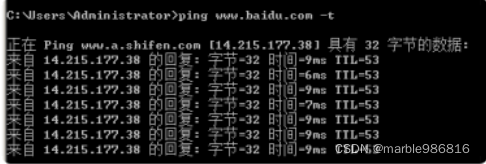

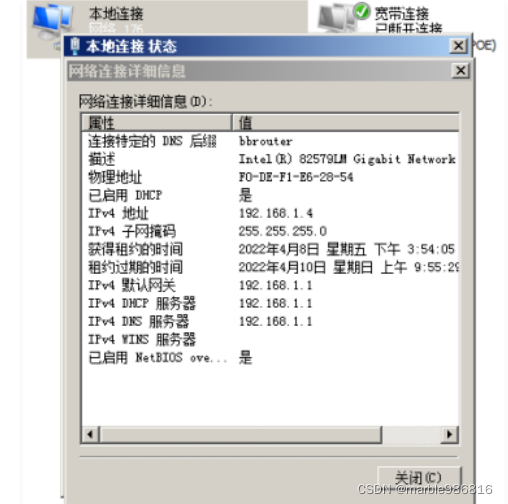

PC网卡设置dhcp自动获取ip，获取到ONU LAN侧管理ip分配的ip 192.168.1.4，可以正常上网
