《量子信息与量子计算简明教程》第三章·量子纠缠状态及其应用 (上)

本专栏的主要内容是 《量子信息与量子计算简明教程》陈汉武 这本书的学习笔记及复习整理。

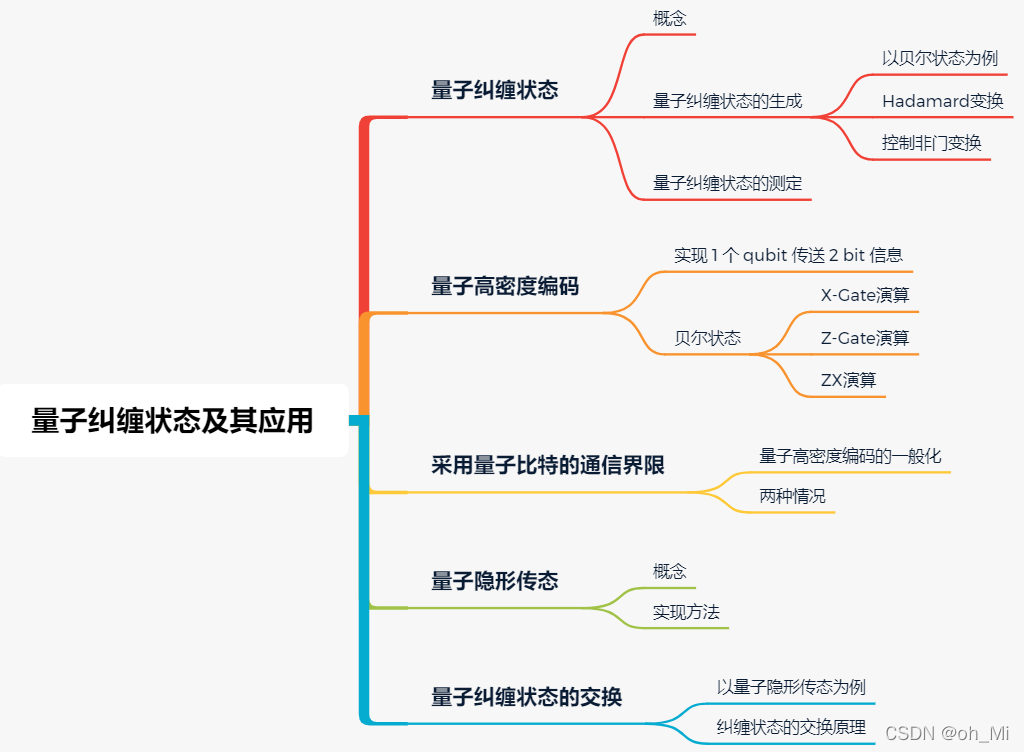

本章所涉及到的主要内容概览如下：

一、量子纠缠态

  关于量子纠缠态，如果阅读过第一章·基本概念(上)，那么将会对其不再陌生。如果你是第一次看到的话，那么本文将在这里再次复习一下。量子纠缠状态指的是两个或多个量子系统之间的非定域、非经典的关联，是量子系统内各子系统或各自由度之间关联的力学属性。在某种程度上，以上表述还是有些难以理解，那么换种表述方式或许能帮助理解：如果qubit列的叠加态无法用个qubit的张量积表示，这种叠加态就称为量子纠缠态。例如叠加态$\frac{1}{\sqrt{2}}|01⟩+\frac{1}{\sqrt{2}}|10⟩$无法写成两个qubit的直积(即张量积)，称此叠加态为纠缠态。
  进一步，爱因斯坦的狂热粉丝贝尔为了支持爱因斯坦，推导了最终证明爱因斯坦错了的贝尔不等式，以及贝尔算符的全套本征态即贝尔态基：
$$|{\beta }_{00}⟩=\frac{|00⟩+|11⟩}{\sqrt{2}}=\frac{1}{\sqrt{2}}\left[\begin{array}{l}1\\ 0\\ 0\\ 1\end{array}\right],|{\beta }_{01}⟩=\frac{|01⟩+|10⟩}{\sqrt{2}}=\frac{1}{\sqrt{2}}\left[\begin{array}{l}0\\ 1\\ 1\\ 0\end{array}\right]$$$$|{\beta }_{10}⟩=\frac{|00⟩-|11⟩}{\sqrt{2}}=\frac{1}{\sqrt{2}}\left[\begin{array}{c}1\\ 0\\ 0\\ -1\end{array}\right],|{\beta }_{11}⟩=\frac{|01⟩-|10⟩}{\sqrt{2}}=\frac{1}{\sqrt{2}}\left[\begin{array}{c}0\\ 1\\ -1\\ 0\end{array}\right]$$不难看出，贝尔态基均为纠缠态。为了深入理解量子纠缠态的性质，不妨来看看如何构造量子纠缠态。
  以两量子直积态$|00⟩$出发，记为$|0_A{0}_B⟩$，构造纠缠态$\frac{|00⟩+|11⟩}{\sqrt{2}}$。首先对$|0_A⟩$作用Hadamard门，得到状态
$$H|0_A{0}_B⟩=\frac{|0_A⟩+|1_A⟩}{\sqrt{2}}|0_B⟩=\frac{|0_A{0}_B⟩+|1_A{0}_B⟩}{\sqrt{2}}$$仔细观察可知，仅需要将$|1_A{0}_B⟩$变换为$|1_A{1}_B⟩$即可得到纠缠态。于是，有$|0_A{0}_B⟩$不发生变化，$|1_A{0}_B⟩$变换为$|1_A{1}_B⟩$，根据我们在第二章·经典比特与量子比特中的讲解可知，以A为控制比特为，B为目标比特位，对$H|0_A{0}_B⟩$作用$CNOT$门即可完成目标纠缠态的构造：
$$CNOT\frac{|0_A{0}_B⟩+|1_A{0}_B⟩}{\sqrt{2}}=\frac{|0_A{0}_B⟩+|1_A{1}_B⟩}{\sqrt{2}}$$上述过程也可以在量子线路上进行实现，如下图所示。

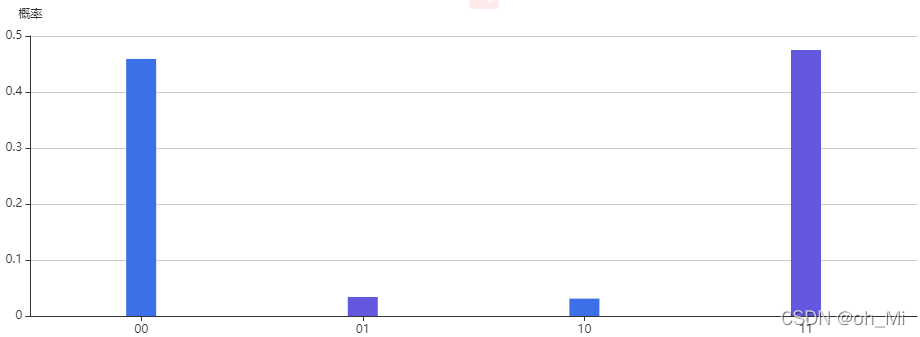

测量得到的概率为：

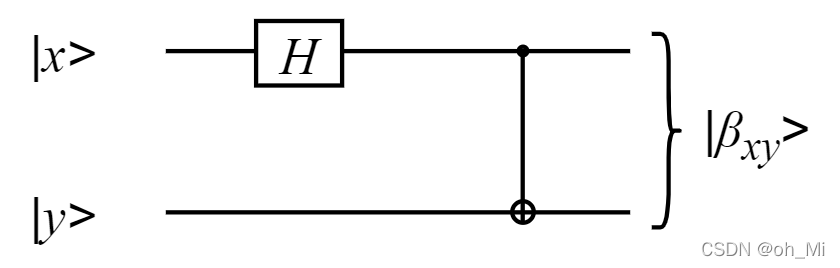

  类似地，我们可以得到一个通用的 生成贝尔状态的量子状态变换回路： 回路的输入状态是$|xy⟩$qubit对，对其中一个qubit做Hadamard变换，然后再与另一个qubit同时经过控制非门变换后得到的输出结果就是贝尔态基之一。如下图所示。

基底$|00⟩,|01⟩,|10⟩,|11⟩$的状态变换过程如下：

  (1) 对$|00⟩,|01⟩,|10⟩,|11⟩$做Hadamard变换
$$\begin{array}{rl}& H|00⟩=H|0⟩|0⟩=\left(\frac{|0⟩+|1⟩}{\sqrt{2}}\right)|0⟩=\frac{|00⟩+|10⟩}{\sqrt{2}}\\ & H|01⟩=H|0⟩|1⟩=\left(\frac{|0⟩+|1⟩}{\sqrt{2}}\right)|1⟩=\frac{|01⟩+|11⟩}{\sqrt{2}}\\ & H|10⟩=H|1⟩|0⟩=\left(\frac{|0⟩-|1⟩}{\sqrt{2}}\right)|0⟩=\frac{|00⟩-|10⟩}{\sqrt{2}}\\ & H|11⟩=H|1⟩|1⟩=\left(\frac{|0⟩-|1⟩}{\sqrt{2}}\right)|1⟩=\frac{|01⟩-|11⟩}{\sqrt{2}}\end{array}$$  (2) 对上述四个叠加态分别作CNOT变换，得到贝尔态
$$\begin{array}{rl}& |{\beta }_{00}⟩=\frac{|00⟩+|11⟩}{\sqrt{2}},|{\beta }_{01}⟩=\frac{|01⟩+|10⟩}{\sqrt{2}}\\ & |{\beta }_{10}⟩=\frac{|00⟩-|11⟩}{\sqrt{2}},|{\beta }_{11}⟩=\frac{|01⟩-|10⟩}{\sqrt{2}}\end{array}$$通过以上过程，学习了纠缠状态的生成。接下来，看一看测定一个纠缠状态时，其呈现出的性质，以贝尔状态$|{\beta }_{00}⟩$为例。通过前几章学习的知识，在对$|{\beta }_{00}⟩$进行测定时，不难计算各个qubit的概率为
$$\begin{array}{rl}& {\left|⟨00\mid {\beta }_{00}⟩\right|}^2={\left|\frac{⟨00\mid 00⟩+⟨00\mid 11⟩}{\sqrt{2}}\right|}^2=\frac{1}{2}\\ & {\left|⟨01\mid {\beta }_{00}⟩\right|}^2={\left|\frac{⟨01\mid 00⟩+⟨01\mid 11⟩}{\sqrt{2}}\right|}^2=0\\ & {\left|⟨10\mid {\beta }_{00}⟩\right|}^2={\left|\frac{⟨10\mid 00⟩+⟨10\mid 11⟩}{\sqrt{2}}\right|}^2=0\\ & {\left|⟨11\mid {\beta }_{00}⟩\right|}^2={\left|\frac{⟨11\mid 00⟩+⟨11\mid 11⟩}{\sqrt{2}}\right|}^2=\frac{1}{2}\end{array}$$  从上述结果中可以看出， $|{\beta }_{00}⟩$的测定结果：当第一位的测定结果为0时，第二位必定为0；当第一位的测定结果为1时，第二位必定为1。余下贝尔状态测定结果与此类似，自己动手算上一遍，印象更加深刻！！！

二、量子高密度编码

  量子纠缠态能够用来实现量子高密度编码，进而实现 1 个 qubit 传送 2 bit 的信息。考虑 Alice 通过 1 个 qubit 向 Bob 传送 2 bit 的经典信息。在实现通信之前，让 Alice 和 Bob 各自拥有贝尔状态：

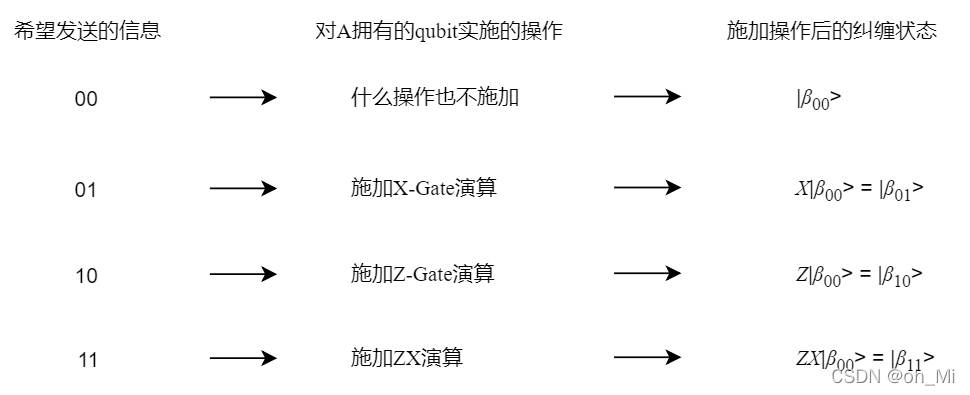

$$|{\beta }_{00}⟩=\frac{|0{⟩}_A|0{⟩}_B+|1{⟩}_A|1{⟩}_B}{\sqrt{2}}$$其中，$|\cdot {⟩}_A$表示 Alice 拥有的 qubit，$|\cdot {⟩}_B$表示 Bob 拥有的 qubit。在 Alice 和 Bob 之间共同拥有纠缠状态之后，Alice 对应于自己想要发送的信息，在拥有的 qubit 上实施如下的操作：

  Alice 在对拥有的 qubit 实施操作以后传送给 Bob，此时 Bob 拥有的 qubit 对的状态，依赖于发送的信息，取不同的贝尔状态。已知贝尔状态构成正规直交基底，因此通过贝尔状态的测定，Bob 能够百分之百的确认 qubit 对的状态是哪一个，从而获取 Alice 发送的信息。

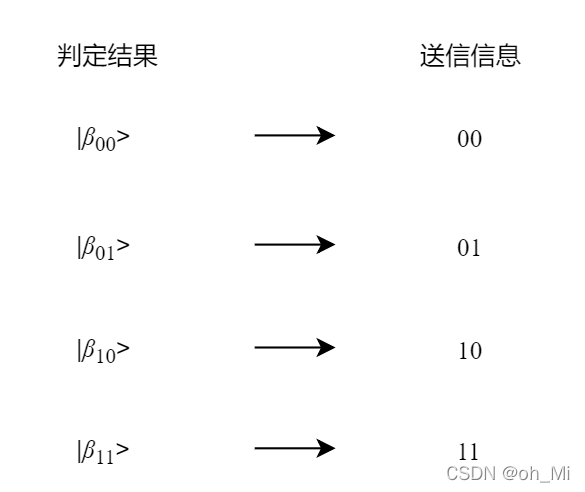

对于测定的结果采用上述方法对信息实施恢复操作即可。由此实现一个qubit传送两位bit值的高密度编码。
  比如将 bit 列 10 从 Alice 传送到 Bob。假设 Alice 将自己的 qubit 施加 Z-Gate 演算后的结果传送给 Bob，此时 Bob 从纠缠状态里获得的 2 位 qubit 的状态为：
$$|{\beta }_{10}⟩=\frac{\left(Z|0{⟩}_A\right)|0{⟩}_B+\left(Z|1{⟩}_A\right)|1{⟩}_B}{\sqrt{2}}=\frac{|0{⟩}_A|0{⟩}_B-|1{⟩}_A|1{⟩}_B}{\sqrt{2}}$$由于${\left|⟨{\beta }_{10}\mid {\beta }_{10}⟩\right|}^2=1$，于是能够判断测定状态的结果为$|{\beta }_{10}⟩$，那么传送的信息为 bit 列 10。

三、采用量子比特的通信界限

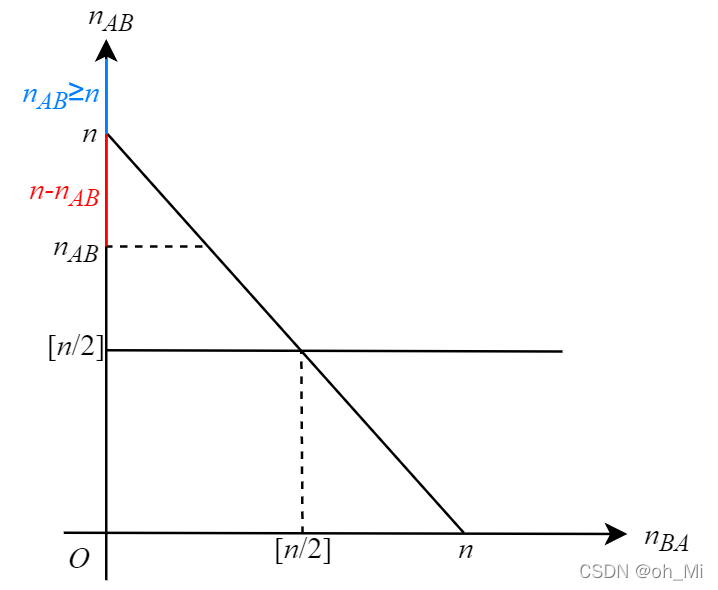

  定理 A 有 n 个 bit 的信息要传送给 B。假定 A 和 B 不共有纠缠状态，且无论是从 A 到 B 或是从 B 到 A，都可以无误地传送 qubit。此时设从 A 传送到 B 的 qubit 总数为$n_{AB}$，从 B 传送到 A 的 qubit 总数为$n_{BA}$，则 B 能够正确地获得 A 传送的 n 个 bit 的信息的充分必要条件是：
$$n_{AB}\ge \left[\frac{n}{2}\right],\text{ 且 }{n}_{AB}+n_{BA}\ge n$$结论：
  (1) $n_{BA}=0$，即从B到A不可送信的场合，此时$n_{AB}\ge n$。意味着传送 n 个 bit 的信息至少需要 n 个 qubit，换个角度理解，也就是说此时的 qubit 与经典状态差不多，1 个 qubit 只能传送 1 个 bit 的信息，与其能表示无限多状态的性质无关。
  (2) 使用纠缠状态，传送 n 个 bit 的信息也至少需要传送$[n/2]$个 qubit。采用量子高密度编码，用$[n/2]$个 qubit 可以传送 n 个 bit 的信息。
  假设$n_{AB}$和$n_{BA}$满足上述定理，从 A 传送到 B 少于$n_{AB}$个 qubit 的信息，从 B 传送到 A 少于$n_{BA}$个 qubit 的信息。从 A 到 B 传送 n 个 bit 的信息时，可采用如下协议：

  (1) $n_{BA}=0$，即从 B 到 A 不可送信的场合，此时$n_{AB}\ge n$。如果把 bit 0 编码成$|0⟩$，把 bit 1 编码成$|1⟩$并从 A 向 B 传送 n 个 qubit，那么 B 能够获取从 A 传送的 n 个 bit 的信息。
  (2) $[n/2]\le n_{AB}\le n$时，首先将B做成$n-n_{AB}$对的贝尔状态，且把每一个贝尔状态对的一半 qubit 传送给 A，此时从 B 向 A 传送的 qubit 数为$n-n_{AB}(\le n_{BA})$个。由此可知，A 和 B 共同拥有$\left(n-n_{AB}\right)$对的贝尔状态，因此在执行$\left(n-n_{AB}\right)$次量子高密度编码后，若 A 向 B 传送$\left(n-n_{AB}\right)$个 qubit，就能够传送$2\left(n-n_{AB}\right)$个 bit 位信息(上述结论(2))。在这之后，同结论(1)一样，使用$n_{AB}-\left(n-n_{AB}\right)=2n_{AB}-n$个 qubit，A 将剩余的$2n_{AB}-n$个 bit 传送给 B 即可。
