数据帧和数据包解读

数据帧和数据包解读

一、数据帧

1.什么是数据帧

就是数据链路层的协议数据单元，它包括三部分：帧头，数据部分，帧尾。其中，帧头和帧尾包含一些必要的控制信息，比如同步信息、地址信息、差错控制信息等；数据部分则包含网络层传下来的数据，比如IP数据包，等等。

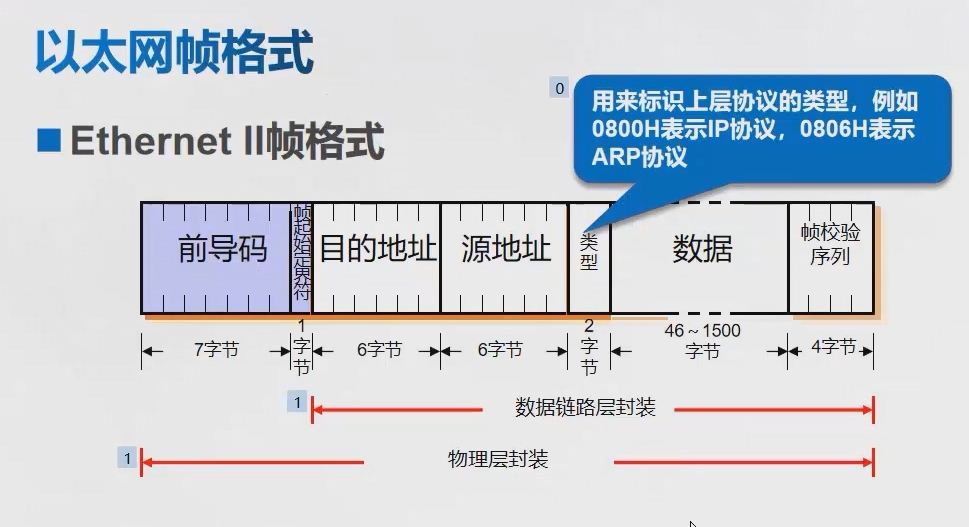

2.数据帧的组成

前导码：物理层封装

帧起始定界符：超过范围的数据分段，在起始位加入定界符表示顺序

目的地址：目的MAC地址

源地址：源MAC地址

类型：用来标识上层协议的类型，使用网络层哪种协议

数据：上层数据（46~1500字节）

帧校验序列：校验数据的是否丢失和完整性

二、数据包

1.什么是数据包

包(Packet)是TCP/IP协议通信传输中的数据单位，一般也称“数据包”。在局域网中，“包”是包含在“帧”里的。

包(Packet)：在包交换网络里，单个消息被划分为多个数据块，这些数据块称为包，它包含发送者和接收者的地址信息。这些包然后沿着不同的路径在一个或多个网络中传输，并且在目的地重新组合

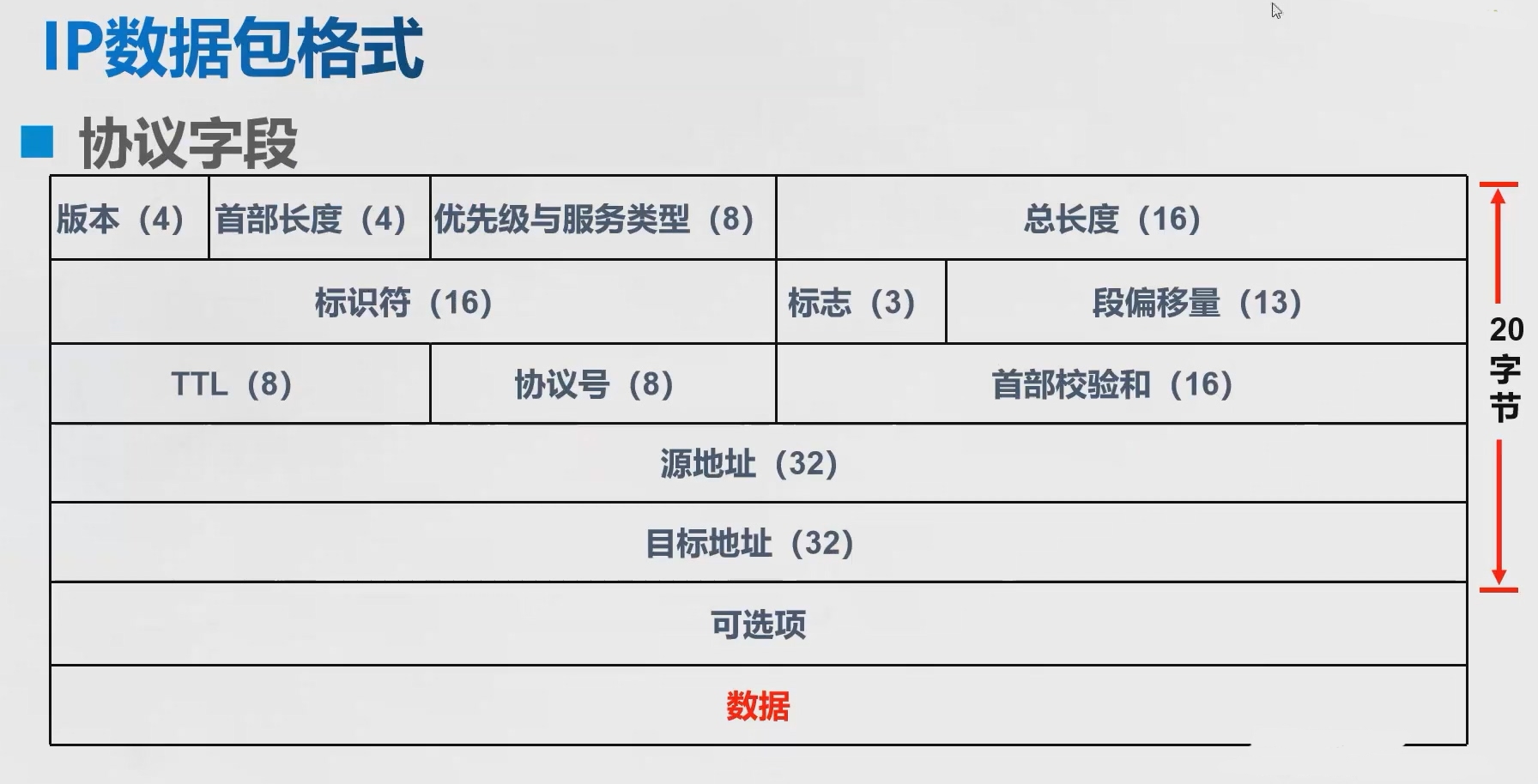

2.数据包的组成

版本：指IP协议版本。通信双方使用的版本必须一致

首部长度：IP数据包的头部长度

优先给予服务类型：定义IP数据包是否优先传送，和服务类型

总长度：IP数据总长度最长为65535字节，包括包头和数据

标识符：IP对上层数据分片，给每个分片放入标识符字段，保证分片可以有序的重组

标志：验证数据的完整性，指示不可以被分片或者最后一个分片是否发出

段偏移量：在一个分片序列中将各分片有顺序的连在一起

TTL:防止数据包在网络中无限循环的转发下去，每经历一个路由器ttl值-1，值为0将其丢弃

协议号：封装上层协议类型所对应的协议号

首部校验和：只检验数据包首部，不包括数据部分每经过一个路由器都都重新计算首部校验

源地址：发送端的IP地址

目标地址：接受端的IP地址

可选项：描述性息；创建时间等

数据：上层数据
