HQoS配置学习

HQoS概述

与传统的QoS基于端口进行流量调度不同，HQoS在单个端口下能区分用户和不同用户的业务。

HQoS即层次化QoS（Hierarchical Quality of Service），是一种通过多级队列调度机制，解决Diffserv模型下多用户多业务带宽保证的技术。

传统的QoS采用一级调度，单个端口只能区分业务优先级，无法区分用户。只要属于同一优先级的流量，使用同一个端口队列，不同用户的流量彼此之间竞争同一个队列资源，无法对端口上单个用户的单个流量进行区分服务。

HQoS采用多级调度的方式，可以精细区分不同用户和不同业务的流量，提供区分的带宽管理。

以NE40E的调度结构为说明

在NE40E上，没有配置HQoS的情况下，只有类队列CQ（Class Queue）和Port调度器，其调度结构如图1：没有配置HQoS时的队列调度结构。

CQ队列的属性包括：

• 队列优先级、队列权重
• 队列整形速率PIR
• 报文丢弃策略，尾丢弃（Tail-drop）或WRED

Port调度器可以是按优先级调度SP（Strict Priority），或按权重调度（WRR、WDRR、WFQ算法的其中一种）。其中WRR、WDRR、WFQ都是按权重调度，为方便，本文将按权重的调度统称为WFQ。

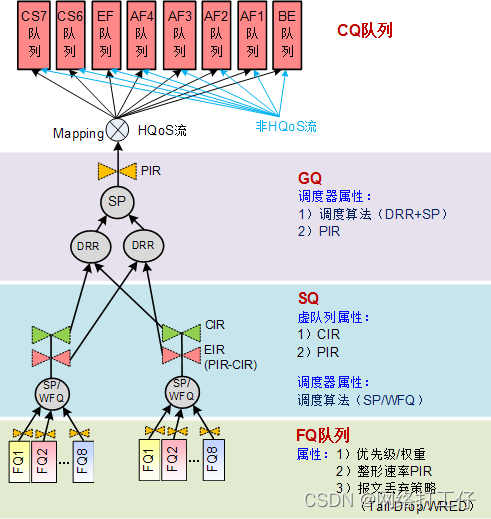

在配置HQoS的情况下，路由器另外划分缓存，用于缓存需要层次化调度的业务流队列，并对这些流队列先进行一轮多层次调度，再将HQoS流与非HQoS流统一入CQ队列，进行统一调度，如图2：HQoS流队列调度



• 叶子节点：FQ（Flow Queue）队列

  用于暂存一个用户各个优先级中的一个优先级的数据流。每个用户的数据流都可以划分为1~8个优先级，即每个用户可以使用1~8个FQ。不同用户之间不能共享FQ。每个FQ可以配置shaping值来限制该队列的最大带宽。

  FQ队列与CQ队列具有相同属性：

  • 队列优先级、队列权重
  • 队列整形速率PIR
  • 报文丢弃策略，尾丢弃（Tail-drop）或WRED

• 中间节点：SQ（Subscriber Queue）

  一个SQ代表一个用户（例如，一个VLAN，或一个LSP，或一个PVC），每个SQ可定义其CIR和PIR。

  每个SQ固定对应8种FQ业务优先级，这1～8个FQ共享该SQ的带宽。如果哪个FQ空闲，则其他FQ可以占用空闲出来的带宽，但是受限于FQ自己的PIR，最大不能超过FQ自己的PIR。

  SQ既是调度器，又是虚队列作为被调度对象。

  • 作为调度器：对多个FQ队列进行调度。FQ队列可以配置为PQ、WFQ和LPQ。优先级为EF、CS6和CS7的FQ队列默认采用SP调度算法；优先级为BE、AF1、AF2、AF3、AF4的流队列默认采用WFQ调度算法，调度权重为10:10:10:15:15。
  • 作为被调度对象的虚队列：被赋予了两个属性，CIR和PIR。通过流量测速（Metering)，将输入流量分流成“<=CIR”与“>CIR”两部分；“<=CIR”的部分是指用户付费的部分，“>CIR”的那部分流量称为EIR，EIR=PIR-CIR。EIR是指突发量，允许用户流量突发至最大值PIR。

• 根节点：GQ（Group Queue）

  为了简便处理，可以把多个用户定义为一个用户组GQ，类似于在配置BGP对等体时把多个具有共同特点的对等体配置为一个组。例如，可以把相同总带宽需求的用户归为一个GQ，或把所有金牌级用户归为一个GQ。

  一个GQ可以绑定多个SQ，但一个SQ最多只能绑定到一个GQ内。

  GQ作为调度器，对多个SQ队列进行调度。先采用DRR算法在SQ之间调度小于CIR的那部分流量，不同SQ之间采用DRR调度。如果有剩余带宽，再采用DRR算法调度超过CIR但小于PIR的那部分流量（即EIR）。CIR和EIR之间采用SP调度算法，优先保证CIR的带宽；超过PIR的流量会被丢弃。因此，如果GQ能获得PIR带宽，则GQ下每个SQ的CIR带宽都可以得到保证，且SQ最大可以获得PIR带宽。

  此外，GQ作为根节点，可以赋予最大带宽PIR属性，用于对多个用户的流量进行整体限速。该GQ下的所有用户都受限于这个最大带宽。GQ的PIR值只是用于整体限速，并不用来保证带宽，GQ的PIR值建议不小于GQ中所有SQ的CIR之和，否则单个用户（SQ）的流量无法得到保证。

为了帮助理解，下面举例说明FQ、SQ、GQ及其关系。

假设一栋楼有20个家庭，每个家庭购买的带宽是20M，则只需要为每个家庭创建一个SQ，设置CIR和PIR均为20M即可，满足了保证每个家庭20M带宽的要求，同时这里的PIR也是限定用户最大可使用的带宽为20M。但随着VoIP、IPTV业务的开通，加上已有的个人上网HSI业务，运营商实时推出了新的带宽套餐，带宽仍然为20M，其中包含了VoIP，IPTV等增值业务。这样，每个家庭可以使用VoIP电话，机顶盒看电视（IPTV），同时还使用电脑上网冲浪（HSI）。

此需求的HQoS配置方法是：

• 配置3个FQ，对应3种业务（VoIP、IPTV、HSI）；
• 配置20个SQ，分别对应20个家庭用户。每个SQ配置CIR和PIR，CIR保证带宽，PIR限定最大带宽。
• 配置1个GQ对应一栋楼，将20个用户的带宽汇总，将20个用户视为“用户组”，整合20个用户的总带宽作为GQ的PIR，让这20个用户实现带宽共享。20个用户相对独立，但是总带宽又受到GQ的限制。

分层模型为：

• FQ用于对用户的各种业务进行细分，控制用户的业务类型和带宽在各个业务之间的分配；
• SQ用于区分用户，对每个用户的带宽进行限速；
• GQ用于区分用户组，对20个SQ的流量进行整体限速。

FQ的作用是保证各类业务的带宽分配关系；SQ的作用是将每一个用户单独标识出来；而GQ的作用是使得各个用户之间的CIR能够得到保证，同时又达到带宽共享的目的。

超过CIR部分的带宽是不保证的，这是合理的，因为超过CIR部分的带宽实际上是用户并未付费的部分，是属于额外的。而重要的是，必须保证CIR，因为CIR的带宽是客户购买的。按照图8-2的SQ调度可以看到，用户的CIR总是可以保证的，因为用户的CIR是被单独标识出来优先被调度的，因此不会被其它用户超过CIR部分的流量抢占。

NE40E上，HQoS可实现上、下行方向的调度，且上、下行的调度结构不同。

HQoS基本概念

HQoS需要用到的基本概念包括：流队列、用户队列、用户组队列、类队列、低优先级队列。

流队列FQ（Flow Queue）

HQoS可以针对每个用户的业务流进行队列调度。通过配置峰值带宽（PIR），HQoS可以对每个用户进行带宽限制。每个用户都可以细分为8个流队列，8个流队列可以配置PQ、WFQ和LPQ队列调度；每个流队列可以配置WRED丢弃机制；可以配置流量整形的速率。

用户队列SQ（Subscriber Queue）

SQ为虚拟队列。所谓虚拟队列，是指队列不存在实际的缓存单元，不暂存数据，数据进入和离开队列没有延迟，仅作为层次化调度中的其中一级队列参与输出调度。

每个SQ固定对应8种FQ业务优先级，可配置1～8个FQ。空闲FQ不能被其它SQ利用，即这1～8个FQ共享该SQ的带宽。实际应用中，一个SQ对应一个用户（VLAN、VPN等），一个用户可使用1～8个FQ。每个SQ可定义其CIR和PIR。

用户组队列GQ（Group Queue）

HQoS可以将多个SQ绑定到一个GQ实现第三级队列调度。

GQ用来对多个用户的流量进行整体限速。设置的shaping值建议不要小于GQ中所有SQ的CIR之和，否则单个用户（SQ）的流量就无法得到保证。

GQ也是虚拟队列。每个SQ最多只能绑定到一个GQ内，也可以不绑定GQ，跨过第三级队列调度。

GQ可以实现流量整形，配置整形速率。

类队列CQ（Class Queue）

HQoS调度时，流队列报文经过用户队列调度后，要同普通报文同时进入端口中的CQ。流队列报文入CQ时，可以有两种优先级映射方式Uniform和Pipe。

• Uniform模型：SQ中8个等级的FQ，同端口的CQ，有系统固定的映射关系。

• Pipe模型：SQ中8个等级的FQ，同端口的CQ的映射关系，可以由用户自行配置指定。但Pipe模型不会改变报文中自身携带的优先级。

低优先级队列LPQ（Low Priority Queue）

LPQ是在以太网接口上实现的队列调度机制。

在以太网接口的HQoS中共有三种队列调度方式：PQ，WFQ，LPQ。

调度的时候，优先调度PQ队列的报文，其次是WFQ，最后是LPQ。在PQ和WFQ队列调度结束后，如果还有剩余带宽，这些剩余带宽就可以分配给LPQ。

LPQ内部的队列调度方式与PQ一样。不同在于拥塞时PQ可以抢占WFQ得带宽，而LPQ不可以抢占WFQ的带宽。

实际应用中，可以将BE流用LPQ进行调度。这样，在网络负载较重时，BE流可以完全被限制，优先满足其它业务。

配置基于模板的HQoS示例

根据不同的子接口接入不同业务的流量，以基于模板的场景为例，介绍如何配置HQoS示例。

组网需求

用户通过DSLAM接入路由器，路由器为骨干网的接入设备。如图8-9所示。

用户的三个业务映射到DSLAM的3个PVC中，在路由器上同一用户的流量分别通过GE1/0/0.1、GE1/0/0.2和GE1/0/0.3三个子接口上接入，不同的子接口接入不同业务的流量。流量进入路由器时带有两层tag，内层tag表示用户，外层tag表示业务。要对用户的流量进行统一调度，保证带宽为100M，其中EF流量带宽为30M、AF1流量带宽为10M。用户所属用户组的总带宽为500M。在接入路由器下行接口EF类型的报文流量不能超过120M。同时，业务类型PC、VOIP和IPTV分别标记外层VLAN tag为1、2、3；内层VLAN tag均为1～100。

 说明：

本例中Subinterface1.1，Subinterface2.1，Subinterface3.1，interface2分别代表GE1/0/0.1，GE1/0/0.2，GE1/0/0.3，GE2/0/0。

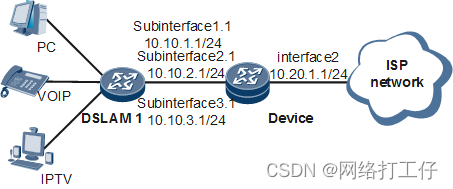

图3 配置基于模板的HQoS组网图
