前言

概述

本文档主要介绍MiniGUI Desktop的功能、常用的接口和内部工作原理，通过实例介绍MiniGUI Desktop的开发过程以及注意事项。

目录

MiniGUI Desktop

概述

MiniGUI是一款面向嵌入式系统的高级窗口系统和图形用户界面支持系统，目前我们在MiniGUI的基础上编写了MiniGUI Desktop，用以实现音频播放、视频播放、图片浏览等功能，支持按键或触屏控制，便于二次开发。

功能描述

文件浏览

表 1‑1支持的文件类型

文件类型	文件格式
图片	jpg、bmp、png
音频	wav、mp3
视频	mp4

文件浏览均由browser_dialog窗体处理，通过判断文件后缀名创建对应的音频播放窗体、视频播放窗体或图片预览窗体。

在音频、视频播放窗体中，支持播放/暂停、上一曲/下一曲以及快进退。

在图片预览窗体中，支持上一张/下一张以及双击屏幕退出。

系统设置

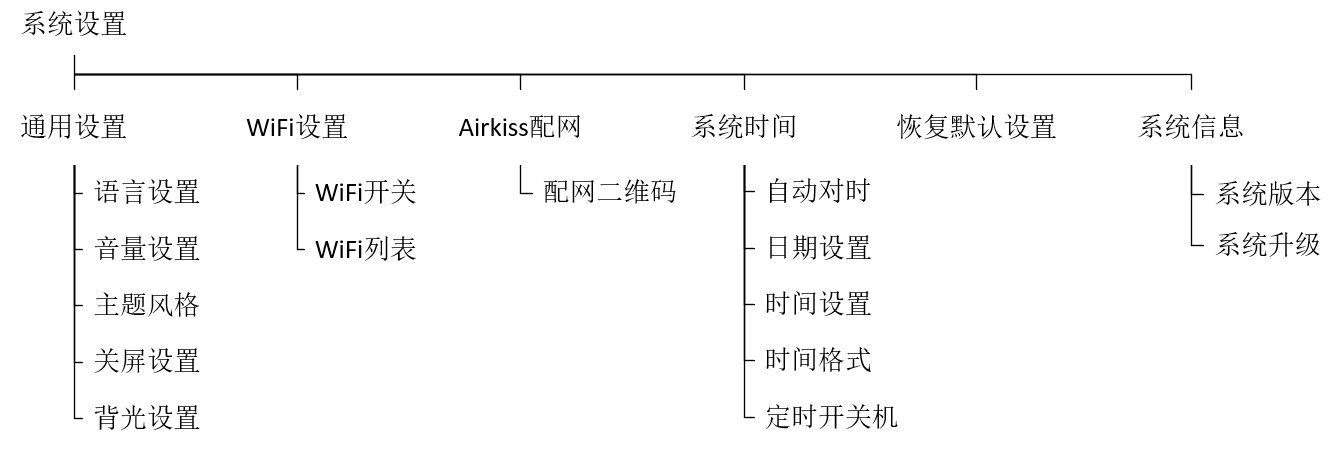

图 1‑1系统设置层级关系

**通用设置：**支持中文、英文、日文、韩文四种语言设置；支持音量设置；支持两种主题风格，可根据需求再拓展；可设置5、10、15、30、60s关屏或常亮；可设置四个等级背光亮度。

**WiFi 设置：**可打开或关闭WiFi；显示附近热点信息，上下滑动可翻页，点击可进入密码输入界面。

**Airkiss：**暂不支持。

**系统时间：**可选用NTP对时；开启自动对时后日期设置、时间设置项无效；点击日期设置、时间设置、定时开关机可进入对应的输入界面，点击确定后会将对应时间日期写入系统，并同步到RTC；可设置12/24小时制显示。

**恢复默认设置：**将系统设置恢复为默认值。

**系统信息：**显示模组型号；显示固件版本号；点击系统升级会判断是否有固件可更新。

编译配置

板级配置：

在根目录运行make menuconfig找到如下项并使能：

BR2_PACKAGE_MINIGUI=y
BR2_PACKAGE_MINIGUI_ENABLE_FREETYPE=y
BR2_PACKAGE_MINIGUI_ENABLE_PNG=y
BR2_PACKAGE_MINIGUI_DESKTOP=y

可选配置：

其中FFMPEG和SDL2用于支持音视频播放，NTP用于支持网络对时。

BR2_PACKAGE_FFMPEG_FFPLAY=y
BR2_PACKAGE_SDL2_KMSDRM=y
BR2_PACKAGE_SDL2_OPENGLES=y
BR2_PACKAGE_NTP=y
BR2_PACKAGE_NTP_NTPDATE=y
BR2_PACKAGE_NTP_NTPTIME=y

minigui_desktop编译配置：

编辑external/minigui_desktop/config.mk，修改如下项可开启或关闭电池、WiFi编译，用于适配部分板子可能没有电池或不支持WiFi。可参考Makefile和config.mk添加其他编译开关。

ENABLE_WIFI=1
ENABLE_BATT=1

开发指引

创建窗体

函数DialogBoxIndirectParam用于创建窗体并设置对应的事件处理函数，一般情况下，每个窗体都有单独的dialog文件，例如audioplay_dialog.c，每个窗体都有自己的创建函数和事件处理函数，以audioplay_dialog为例，其创建窗体的函数为creat_audioplay_dialog，主要工作为指定窗体的位置以及一些参数的传递和初始化，最后调用DialogBoxIndirectParam创建窗体。

窗体事件处理

在创建一个窗体时，会绑定对应事件处理函数，以audioplay_dialog.c为例，其处理函数为audioplay_dialog_proc，系统触发某一事件后，就会上发至该函数进行处理。常用事件如下：

表 1‑2窗体事件

事件名	描述
MSG_INITDIALOG	初始化事件，窗体被创建时触发
MSG_TIMER	定时器事件，可在初始化事件中创建定时器，则系统会定时触发该事件，可根据wParam（ID）判断是哪个定时器触发
MSG_KEYDOWN	按键事件，可通过wParam判断是哪个按键已按下
MSG_DISPLAY_CHANGED	判断图形输出设备是否改变，例如插拔HDMI会触发该事件
MSG_PAINT	绘图事件，函数InvalidateRect会触发该事件，进行画面重绘，可指定重绘区域，降低不必要的开销
MSG_MEDIA_UPDATE	媒体播放更新事件，由播放器上发，例如获取媒体总时间、当前播放时间、通知播放结束等
MSG_DESTROY	销毁事件，窗体完全退出时触发，执行反初始化函数
MSG_LBUTTONDOWN	鼠标左键是否按下/手指是否接触触屏判断
MSG_LBUTTONUP	鼠标左键是否松开/手指是否离开触屏判断

注：更多事件的触发和处理可参考MiniGUI官方文档说明。

控件的绘制和按下判断

按钮等控件的绘制本质上是绘制图片，使用FillBox、FillBoxWithBitmap、DrawText等函数实现，按下判断则是在触发MSG_LBUTTONDOWN、MSG_LBUTTONUP事件后记录对应的坐标，调用各个窗体的check_button函数去判断是哪个控件被触发，从而执行对应的操作。

绘制时的坐标等参数由ui_1024x600.h、ui_480x272.h、ui_480_320.h分别指定对应分辨率下的数值，目前ui_1024x600.h中的支持较完善，另外两种分辨率，或其他分辨率的头文件还需要进行适配。在common.h中通过#include的方式指定使用哪个分辨率的头文件。

常见问题

请参考常见问题FAQs:https://github.com/VincentWei/minigui/wiki/FAQs-in-Chinese
