小白借助“满血DeepSeek”，破解FinFET核心模型密码！
——如何从“小白”到“芯片达人”，用AI大模型轻松掌握FinFET器件与物理

大家好，我是“小白”，一个对芯片设计和FinFET技术一知半解，却又对“未来科技”满怀好奇的技术小白。相信不少朋友和我一样，都或多或少听过“FinFET”这个名词：好像是先进制程里必不可少的一个关键技术，但要是真要我说清楚它是如何工作的、模型又是怎么构建的，我肯定就“露馅”了。

可偏偏，半导体圈最近又超级热闹：各大厂都在搞3纳米、2纳米工艺，一口一个“鳍结构”、“双栅”、“低功耗高性能”……越说越玄乎。眼看身边同事、朋友一个比一个专业，我又不想当那个一直“听不懂、插不上话”的人。恰在此时，我发现了一个神奇的AI伙伴——“满血DeepSeek”！据说它能“秒懂”各种高深技术，帮你把复杂问题一键分解到“小学生水准”，再结合强大推理功能，让你瞬间领悟其中奥秘。

这篇文章，我就要带大家看看：像我这样的门外汉，究竟如何借助“满血DeepSeek”一步步“破解FinFET核心模型的密码”，进而快速理解并上手FinFET的物理本质与模型分析。

一、为什么说FinFET“很关键”？

首先，无论你是芯片工程师、新晋博士生，还是和我一样只是想“增点儿见识”，你可能都听过这样的宣称：“FinFET是深亚微米乃至纳米级制程的必经之路”。

我的Deepseek第一问：

FinFET相比传统平面MOSFET有什么独门绝技？

Deepseek的回答：

短沟道效应的抑制：鳍形结构让器件具有更好的栅极控制能力，抑制漏端对沟道的“侵扰”，减少电流泄漏。
更低功耗、更高速度：在同样工艺下，FinFET能以更低的阈值电压工作，同时保持良好开态电流，满足移动设备对低功耗与高性能的双重需求。
三维结构趋于主流：晶体管正在往更立体、更紧凑、更高密度的方向演进，有助于延续摩尔定律。

但知道这些“好处”并不代表真的理解它背后的物理原理、解析模型，或者能把它运用于具体的电路仿真、设计当中。这就是我们要破解的“FinFET核心模型密码”——比如双栅Poisson方程怎么解？如何求表面电势和反型电荷？又如何推导出电流-电压的连续方程？这些都是FinFET解析模型的关键点。

二、当“小白”遇上“满血DeepSeek”

1. 小白的难题：

小白：我在网上看到说FinFET有一个“核心模型”，里面有很多复杂公式，比如漏电流 $I_{ds}$ 的计算公式什么的，看不太懂。这个核心模型到底是什么？能用通俗的语言解释一下吗？

AI：好的。我来尝试解释一下。简单来说，FinFET的“核心模型”指的就是用于描述这个晶体管电气特性的数学模型。它包含一系列方程，用来计算FinFET在不同工作条件下的电流、电压关系。这听起来很抽象，举个例子：当给栅极施加一定电压时，模型可以计算源极和漏极之间流过的电流大小。为什么需要这些方程呢？因为FinFET是立体的、多栅控制的晶体管，它的行为比传统平面晶体管复杂，所以需要更精细的数学描述。核心模型里的很多公式其实都是在捕捉FinFET独有的物理现象，比如栅极包围鳍片三面带来的更强控沟道能力。这些公式确保电路设计软件能够精确地模拟每一个FinFET器件的表现。通俗一点理解：FinFET核心模型就像是这个晶体管的“说明书”，用数学语言告诉我们给它多少电，它会导通多少电流、漏出多少电流。对于业界人士来说，一个著名的FinFET模型是由加州大学伯克利分校开发的 BSIM-CMG模型（Common Multi-Gate模型），那一大套公式就是FinFET这类多栅晶体管的标准理论描述。不过如果不深究数学细节，只需要明白：核心模型是在后台精确描绘FinFET工作特性的“公式集合”。

小白：原来如此！那FinFET相对于以前的老式平面晶体管，最大的不同是不是就是你提到的栅极把沟道包起来了？这样做到底有什么好处呢，能从模型或者物理上说明一下吗？

AI：是的，FinFET相对于传统平面MOSFET，最大优势就在于栅极对沟道更强的控制力。从物理上看，传统平面晶体管的栅极只在沟道一侧控制电流，而FinFET的栅极绕着鳍片，有三面的控制面积，就像你用三根手指捏住一根水管，自然比单指按压更容易完全夹断水流。所以，当我们希望晶体管关闭时（也就是栅极电压低于阈值时），FinFET能够更彻底地切断沟道中的电流，这样漏电流就大大减少了。这正是抑制短沟道效应的关键：即使晶体管尺寸很小，FinFET也能保持不错的关断效果。而在模型的公式中，这体现为FinFET在亚阈值区的陡峭的电流—电压特性（比如更好的亚阈值摆幅），以及较低的DIBL效应（漏电随漏极电压的变化更小）。简单来说，FinFET模型预测的曲线是“关得更死，开得更畅”，这正是FinFET物理结构带来的好处。反过来，当栅极电压足够高时，FinFET因为有多重通道面，等效沟道宽度更大，所以可以导通比平面晶体管更多的电流，让芯片运行更快。在实际应用中，这意味着使用FinFET的芯片既省电又高性能。在核心模型的那些公式里，鳍片的高度和数量都会体现在电流计算中——鳍高更高或鳍片更多，模型计算出来的电流值就更大，这和我们的直观理解完全一致。通过这些方程，工程师能够准确预测FinFET电路的表现。所以，总结一下：FinFET多栅结构带来的“低漏电、高驱动”的特性，在核心模型的数学描述中都有反映，而AI可以把这种深层的物理含义抽丝剥茧地讲出来，让非专业的我们也听明白。

通过以上对话，我们看到，AI大模型可以充当专业导师的角色，将FinFET核心模型中隐藏的物理含义一步步解析出来。小白从一开始对公式一无所知，到逐渐明白每个参数背后的意义，这种递进式的学习体验，正是AI辅导的魅力所在。在这个过程中，小白可以随时提出进一步的问题，AI也能够根据需要调整讲解的深度和角度。这种交互式学习，让晦涩难懂的FinFET知识变得仿佛有人面对面耐心讲解一般，极大降低了理解难度。

2. DeepSeek的解题思路：

“让AI把FinFET核心方程及物理逻辑梳理清楚，帮你一步步给出解析及推导脉络，再配合示例代码与可视化，让你事半功倍！”

~~DeepSeek的强大之处在于：

海量知识库：可以帮你调取整合FinFET相关的文献、教材以及实际仿真案例。
语言风格迁移：能把高深的文献变得通俗易懂，把一连串公式凝练成“可以直接调用的Python函数”。
思路推演：从如何解Poisson方程到如何自洽求解表面电势，甚至于如何得到漏电流的闭式解，都能一步步展示图示与脚本。 ~~

这就让“小白”们不再需要先啃厚厚的专业书，再去摸索数值方法，而是直接站在AI大模型提供的范例和推导之上，再去拓展自己的理解。

三、“AI+FinFET”实践示例：一步步从方程到I–V曲线

跟着DeepSeek的讲解脚本，“小白”只需稍微懂一点Python编程（或者只会“点鼠标”都行），就可以做下列几步：

完整实现请见链接文章：
FinFET 核心解析模型 – 分析与Python实现

建立基础常量与模型方程
- 像电子电荷 $q$ 、Boltzmann常数 $k_B$ 、热电势 $V_{tm}$ 等先做初始化。
- FinFET材料参数（硅介电常数、氧化层厚度、掺杂浓度等）也有缺省值。
- 公式部分其实最核心是“双栅Poisson方程”(3.1)如何分拆成 $\psi_1$ 和 $\psi_2$ ，并进行解析积分。
自洽求解表面电势 $\psi_s$
- 通过牛顿迭代或其他方法，满足“栅电压=表面电势+氧化层电压降”这个自洽条件。
- AI会自动把公式(3.8)或者(3.9)里复杂的指数、对数运算都写成函数，然后帮你封装成solve_surface_potential()。

def solve_surface_potential(Vgs, Vch, psi0_init=None):
    """Solve for psi0 and psi_s at given Vgs and channel quasi-Fermi potential Vch."""
    psi0 = psi0_init if psi0_init is not None else psi_B
    for _ in range(50):
        psi1_s = psi1_x(Tfin/2, psi0, Vch)
        psi2_s = psi2_x(Tfin/2)
        psi_s = psi1_s + psi2_s

        Ex_s = surface_field(psi_s, psi0, Vch)
        f_val = Vgs - Vfb - psi_s - (eps_si / Cox) * Ex_s
        if abs(f_val) < 1e-6:
            return psi_s, psi0

        # Newton step (finite difference for derivative)
        dpsi = 1e-4
        psi_s_up   = psi1_x(Tfin/2, psi0 + dpsi, Vch) + psi2_x(Tfin/2)
        Ex_up      = surface_field(psi_s_up, psi0 + dpsi, Vch)
        f_up       = Vgs - Vfb - psi_s_up - (eps_si / Cox) * Ex_up

        psi_s_down = psi1_x(Tfin/2, psi0 - dpsi, Vch) + psi2_x(Tfin/2)
        Ex_down    = surface_field(psi_s_down, psi0 - dpsi, Vch)
        f_down     = Vgs - Vfb - psi_s_down - (eps_si / Cox) * Ex_down

        df_dpsi0   = (f_up - f_down) / (2 * dpsi)
        if abs(df_dpsi0) < 1e-12:
            df_dpsi0 = 1e-12

        psi0_new = psi0 - f_val / df_dpsi0
        # Damping factor
        psi0 += 0.5 * (psi0_new - psi0)
    # If not converged, return last iteration
    psi1_s = psi1_x(Tfin/2, psi0, Vch)
    psi2_s = psi2_x(Tfin/2)
    return psi1_s + psi2_s, psi0

反型电荷计算
- 得到表面电势后，用 $Q_{inv} = C_{ox}(V_{g} - V_{fb} - \psi_s) - Q_{bulk}$ 就能得到反型电荷。
- 可以再看它随栅电压如何变化，掺杂越高，曲线越往右。
I–V方程与可视化
- 最终“突破”的一刻：把源端和漏端的反型电荷一代入闭式方程(3.16)，就能一举得到 $I_{ds}$ 在不同偏置下的解析解。

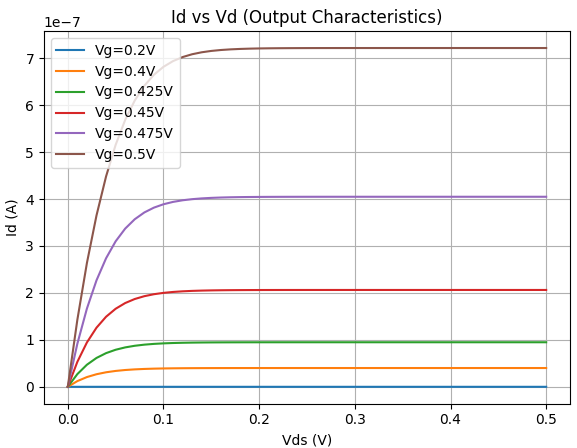

- 你只需要调用drain_current(Vg, Vds)，就能画出一条漂亮的 $I_{ds}\text{–}V_{ds}$ 曲线。

整个流程通过AI给出的范例脚本、注释和图表，你就能直观地感受到：当栅压增大时，表面电势如何增加，反型电荷如何从指数级（亚阈值）平滑过渡到线性区（强反型），最终在电流方程中又如何体现出线性区和饱和值的转变。这是非常“实验+理论”合一的过程，比孤零零看方程有趣且易懂多了。

四、满血DeepSeek的“隐藏彩蛋”：拓展与进阶

除了最核心的解析模型之外，如果你对FinFET后续设计和仿真还更感兴趣，“满血DeepSeek”还能帮你继续：

引入更多物理效应
- 在真实的先进制程中，还有各种寄生效应、界面态、应力效应等等。只要你给AI提供合适的关键词或相关论文链接，它就能自动归纳要点，帮你形成一个多维度的FinFET模型框架。
连接SPICE仿真
- 你可以让AI指导如何把这些解析公式转化为SPICE或Verilog-A等形式的模型文件，然后在电路级进行仿真，观察SRAM、放大器、电源管理电路在FinFET下的特性表现。
多场景研究
- 温度依赖、短沟道长度效应、工艺偏差……通过让AI分析更多外部数据集，你能更轻松地发现那些看似“偶发”的变量变化规律。

说白了，AI就像一位包罗万象的FinFET技术助理，只要你提出的问题足够聚焦并且不断细化，AI就能一层层地把“FinFET世界”给你展开。

五、小白的“心得体会”：别怕专业术语，AI让你“内行化”更容易

回头看看我这个“小白”，从最初只知道“FinFET是条Fin，功耗很低”那点皮毛，到今天能聊聊双栅Poisson方程、表面电势求解，再到最终实现I–V仿真和曲线图，都得益于以下几个关键点：

边学边实践，告别“纸上谈兵”
只要跑一下AI给的示例脚本，看脚本输出的曲线是如何随参数变化的，你马上就对公式背后的意义有了感性认识。
把大模型当“私人翻译+教练”
看到太多高深文字？直接让AI翻译成浅显语言或者列出关键推导思路。看不懂某步数学推理？让AI用“初中物理知识”讲给你听。就好比带着“随身教师”。
不断提出“进阶”问题，持续深入
学技术是不断“挖坑填坑”的过程，一旦了解基础流程，你可以让AI帮你找到更多文献或讨论点，然后继续自学或做小实验来验证。
保持好奇心，尝试把模型运用到实际电路
可以从画几条简单的传输、输出特性曲线开始，甚至尝试做一个小的数字逻辑单元，看功耗和延迟是如何受FinFET影响的。

六、未来畅想：每个人都能成为“半导体进阶者”

当AI大模型变得越来越“懂行”、知识库越来越丰富，也许未来了解FinFET甚至5nm、3nm、2nm等更尖端工艺，将不再只属于一小撮专家。每个人都可以借助类似“满血DeepSeek”这样的AI助手，实现自学半导体器件物理、构建高级模型，再到电路级乃至系统级的设计验证。

“学习门槛”？会更低！
“科研效率”？会更高！
“创新机会”？遍地开花！

所以，对FinFET或芯片领域感兴趣的你，还在等什么？赶紧试试用AI帮你“破解FinFET核心模型密码”吧！不管你曾经多么“小白”，都能在最短时间内“晋级打怪”，从理解原理到实现仿真，再到应用开发，让自己快速蜕变成让人刮目相看的“芯片达人”！

小结：
在这篇文章里，我用自己“蒙圈”到“理解”的实践经历，分享了如何依托AI大模型来学习FinFET解析与核心物理。对初学者而言，这无疑是一股“加速器”，让枯燥艰深的理论和公式变得更可视化、更具操作性，也让个人的半导体之旅少走很多弯路。未来，“AI + FinFET（或更多先进工艺）”将是不可阻挡的趋势，让我们一起借助这把钥匙，解锁更多芯片世界的奥秘吧！

——本文由“小白”与“满血DeepSeek”联手呈现，欢迎转发与交流！
