H3C模拟器LITO 连接 本地网卡

LITO1.4暂时不能和本地网卡进行桥接（希望作者以后能加进去），所以这里我们用另外一个方式将模拟器和真实网络进行连接。不然H3CSE上的很多拨号或VPN实验做起来就显得比较困难。所以在网上找了很多资料，在一个论坛上找到一篇文章后，了解了大概思路，但是文章对于版本LITO1.4有点小麻烦不能解决，就是他的hardcfg在每次开机后自动生成不能受我们控制，因此想到了以下这一篇文章，解决了链接问题。

参考文章：http://forum.h3c.com/thread-138504-1-1.html

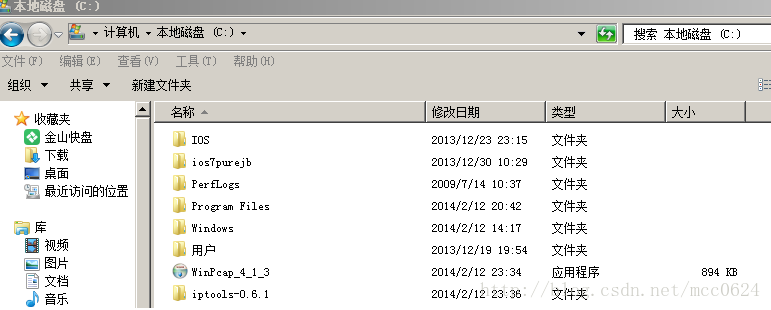

步骤一：需要从网上下载两个软件一个是 Iptools，和Winpcap4.x(大多数软件都携带该软件安装包例如GNS3和wireshark)。iptools中主要使用软件Ubridge，解压iptools放在C盘根目录下，方便于后期使用。并手动安装winpcap。

winpcap下载链接：http://dlc2.pconline.com.cn/filedown_5546_6833495/MHGikGDc/WinPcap_4_1_3.exe

iptools下载链接：https://sourceforge.net/p/iptools/wiki/Home/

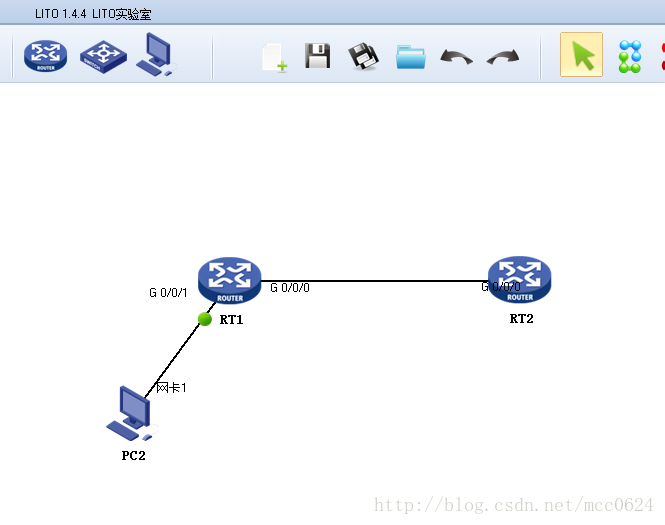

步骤二：搭建实验需要拓扑图，例如下图。我们将模拟器中的一台路由器和一个PC相连，本来这个PC是用VPC来模拟PC，我们现在就是将他变成真实的电脑网卡

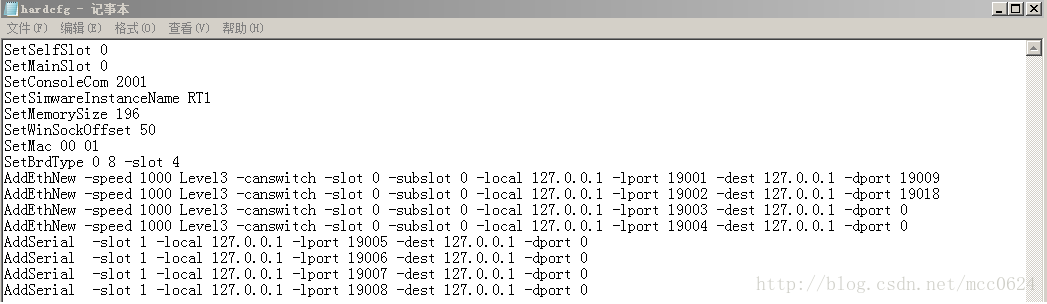

步骤三：先将RT1开始运行，然后依次打开LITO--->TOP--->RT1--->hardcfg,出现如下图内容，查看UDP端口号码。



这里可以看见我们的模拟器用UDP端口19002（模拟器开启端口）和对端设备的UDP19018（真实主机开启端口）进行连接。端口判断对于刚开始使用模拟器的学员可能显得无从下手，这里的方法就是模拟器上端口g0/0/0对应udp19001开始，到g0/0/3对应UDP port 19004结束，所以我们上图中链接PC的g0/0/1端口对应的UDP端口就是19002，那么对端端口就是这里所显示的19018

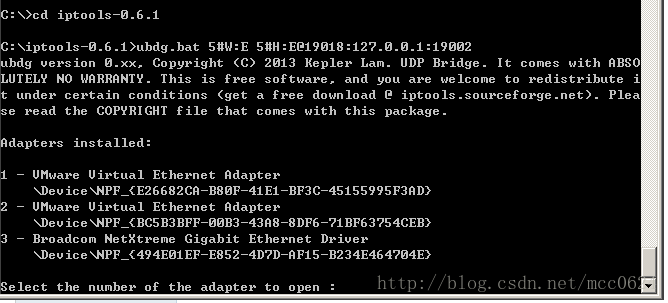

步骤四：运行----->CMD.进入iptools文件夹下，并根据上面文件内所看到的端口使用如下命令ubdg 5#W:E5#H:E@19018:127.0.0.1:19002，如下图所示：

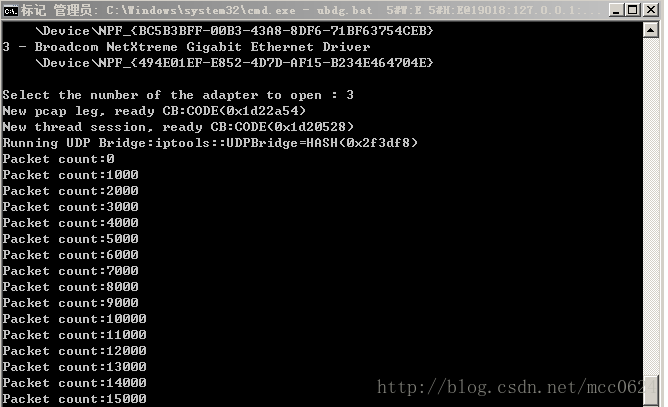

选择将模拟器链接到那个网卡，我的电脑上有两个虚拟网卡和一个物理网卡，这里我的电脑上选择3（电脑不同，序号也不相同）。如图：





好的，已经成功把物理网卡和LITO模拟器进行桥接。

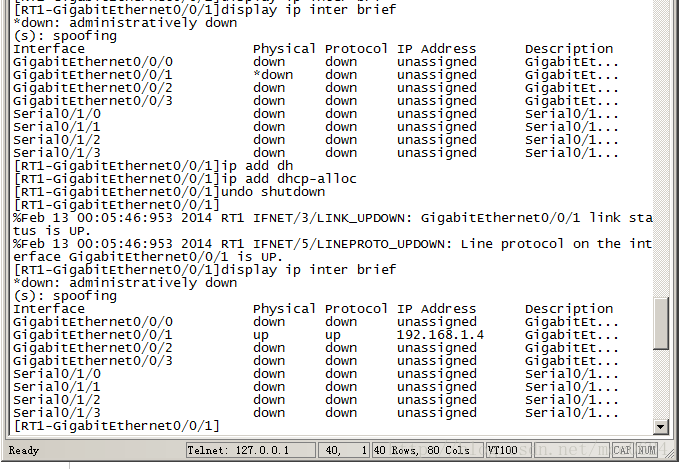

最后，测试虚拟器和真实网络的连通性。我们让接口G0/0/1通过DHCP获取IP地址证明网络已经和真实网络相连。

注：这里在我的电脑上有个小问题在没能解决，就是模拟器现在虽然可以和其他同一个局域网或跟广域网上主机进行通信，但是不能和运行模拟器这台电脑通信，以前在使用GNS3模拟cisco实验的时候遇到过，有些电脑会出现这个问题，其他电脑就没有这个现象，不知道H3C这个模拟器是不是这样。
