【单片机毕业设计】【mcugc-mcu877】基于单片机的智能衣柜系统设计

   一、基本介绍

功能简介：

1、通过DHT11检测衣柜内温湿度，当温度低于设置值，进行加热，当湿度高于设置值，进行加热和通风
2、通过霍尔传感器检柜门状态
3、通过光敏电阻检测光照值，当光照值低于设置最小值且衣柜门打开，则LED照明灯自动打开
4、通过MQ-135检测有害气体值，当有害气体大于设置最大值，进行通风
5、通过按键设置各阈值
6、通过显示屏显示测量值
7、通过蓝牙模块将测量数据发送到手机端，并可以控制加热、通风、照明以及模式切换

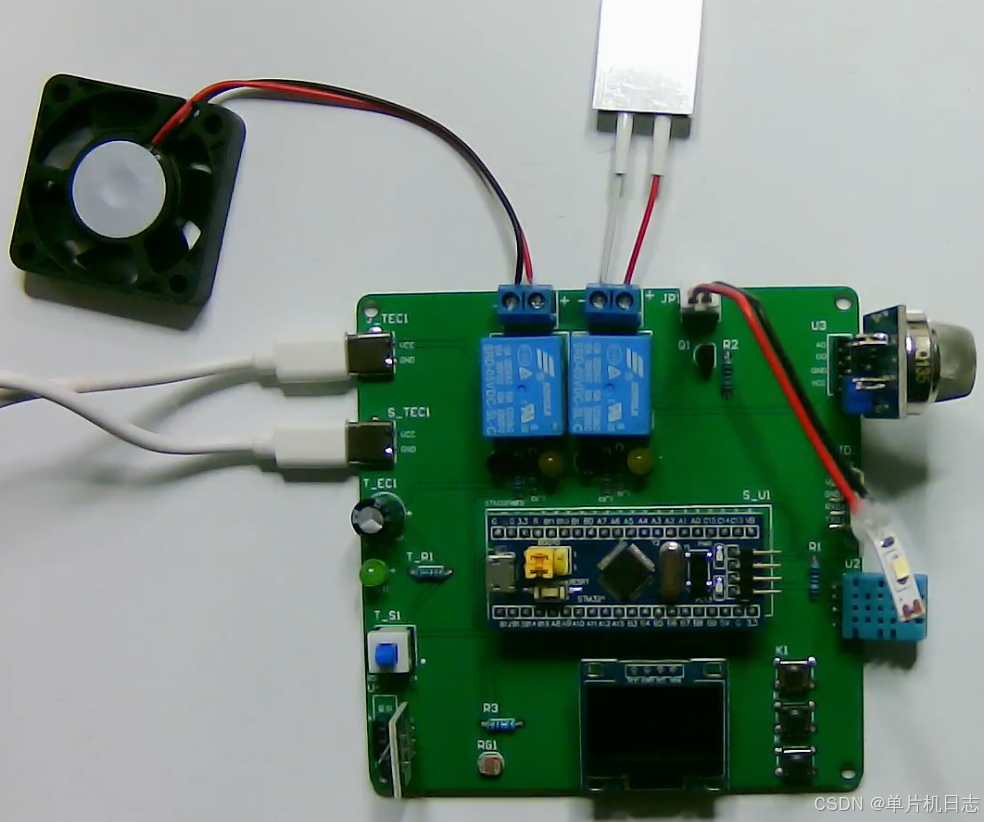

二、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

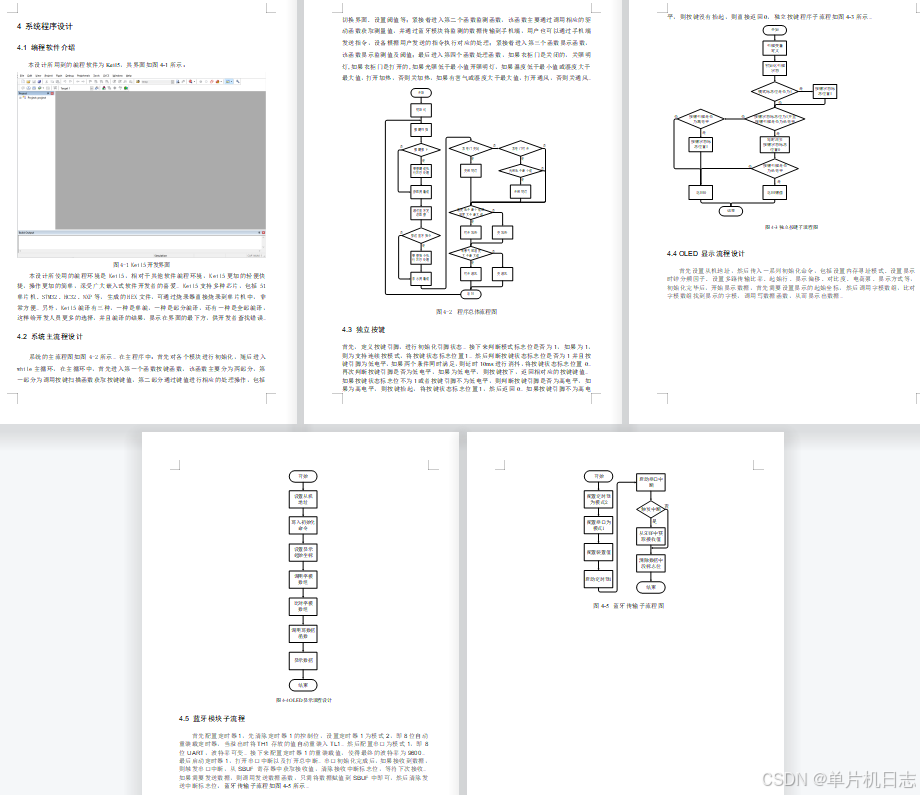

三、资料预览

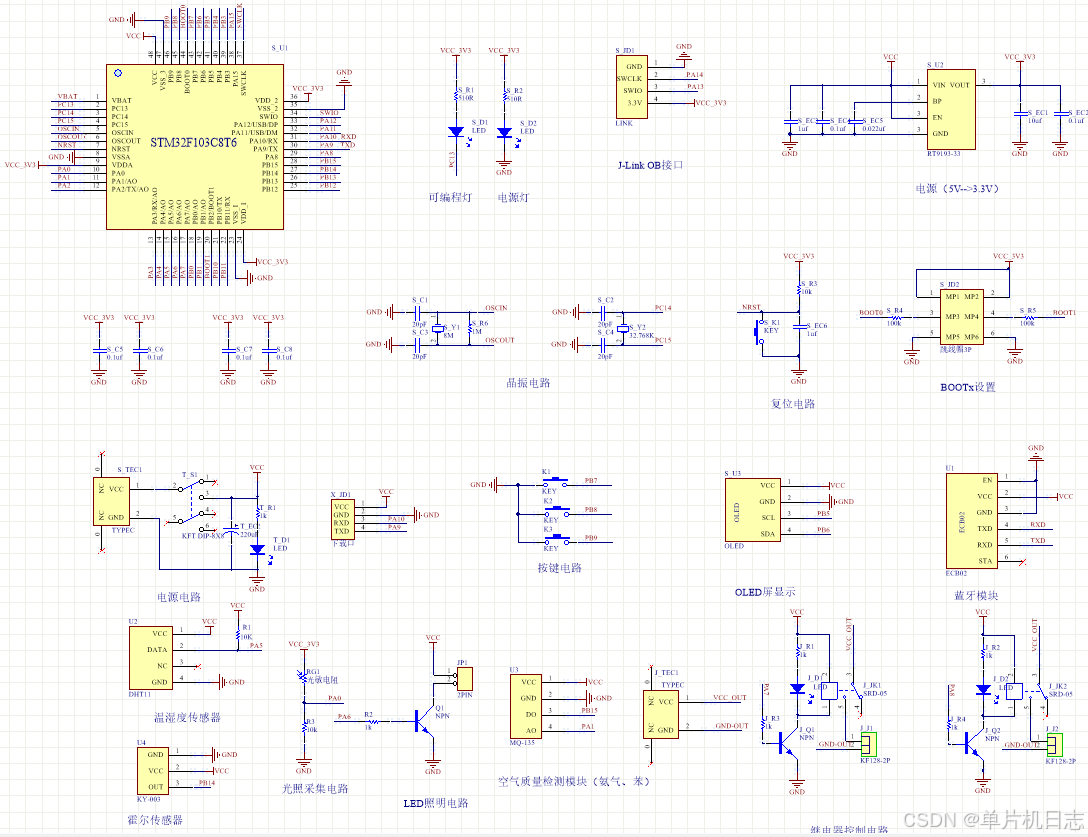

四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

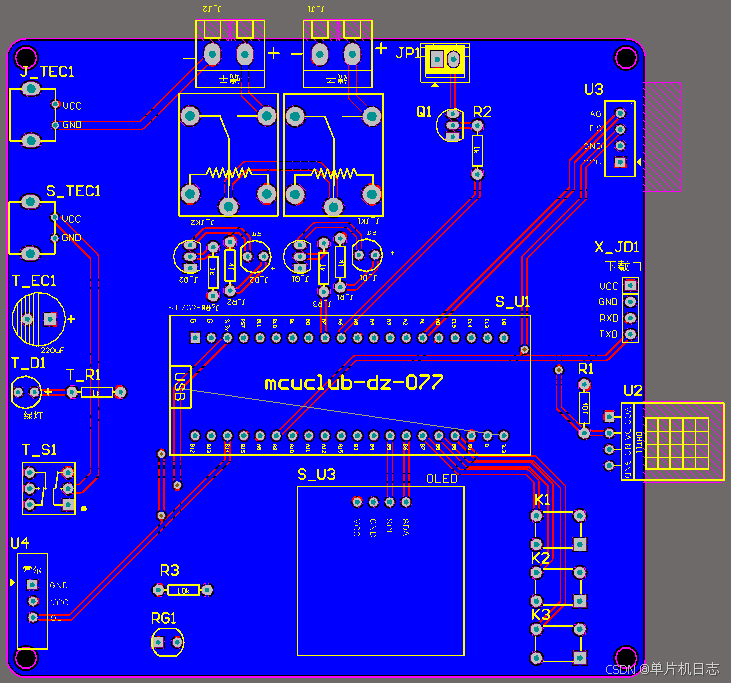

五、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

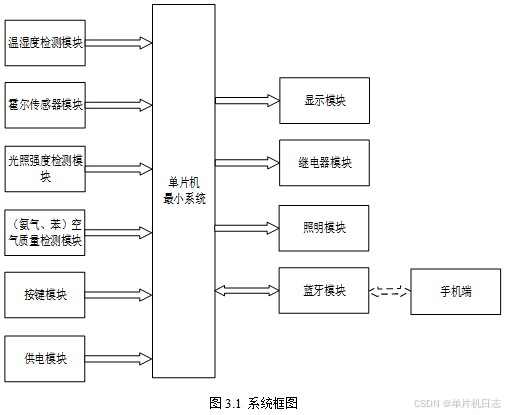

六、系统框图
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前衣柜的温湿度；第二部分是霍尔传感器模块，通过该模块检测衣柜门是否打开‘第三部分是光照强度检测模块，通过该模块可以检测当前环境的光照强度；第四部分是（氨气、苯）检测模块，通过该模块可以检测衣柜中氨气和苯的浓度；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器控制加热和通风；第三部分是照明模块，检测到门打开检测到当前的光照强度小于设置的最小值控制照明灯打开。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

七、软件设计流程

八、部分程序展示
软件版本：keil5逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/****
*******处理函数
*****/

if(DOOR == 0)                                                                            //如果衣柜门是关闭的，关照明灯
      {
        LAMP = 0;
      }
      else                                                                              //如果衣柜门是打开的
      {
        if(light_value < light_min)                         //如果光照低于最小值开照明灯
        {
          LAMP = 1;
        }
        else                                                //否则关闭照明灯
        {
          LAMP = 0;
        }
      }
