【单片机毕业设计】【mcugc-mcu876】基于单片机的超市收银系统设计

   一、基本介绍

功能简介：

1、通过人体热释电检测模块检测是否有人
2、通过按键可设置布防和撤防，当布防时，检测到有人，则声光报警，并通过WIFI将数据远程发送到手机端
3、通过光敏电阻检测光照值，当光照值过低，并检测到有人，则自动开灯
4、手机端可远程进行布防和撤防

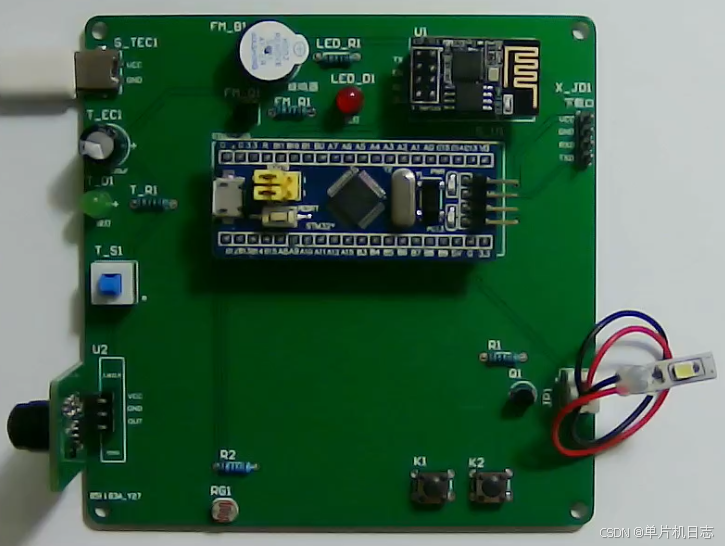

二、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

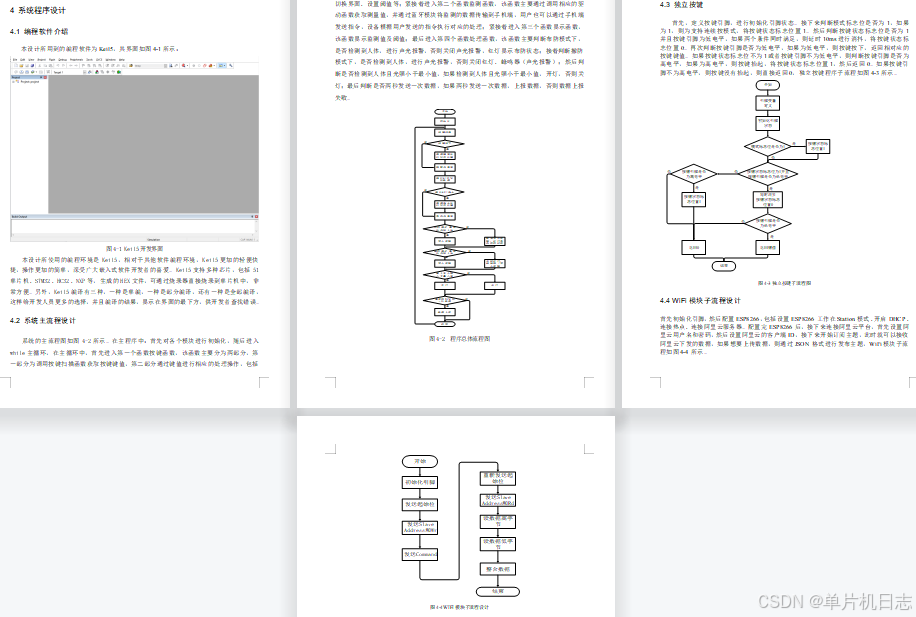

三、资料预览

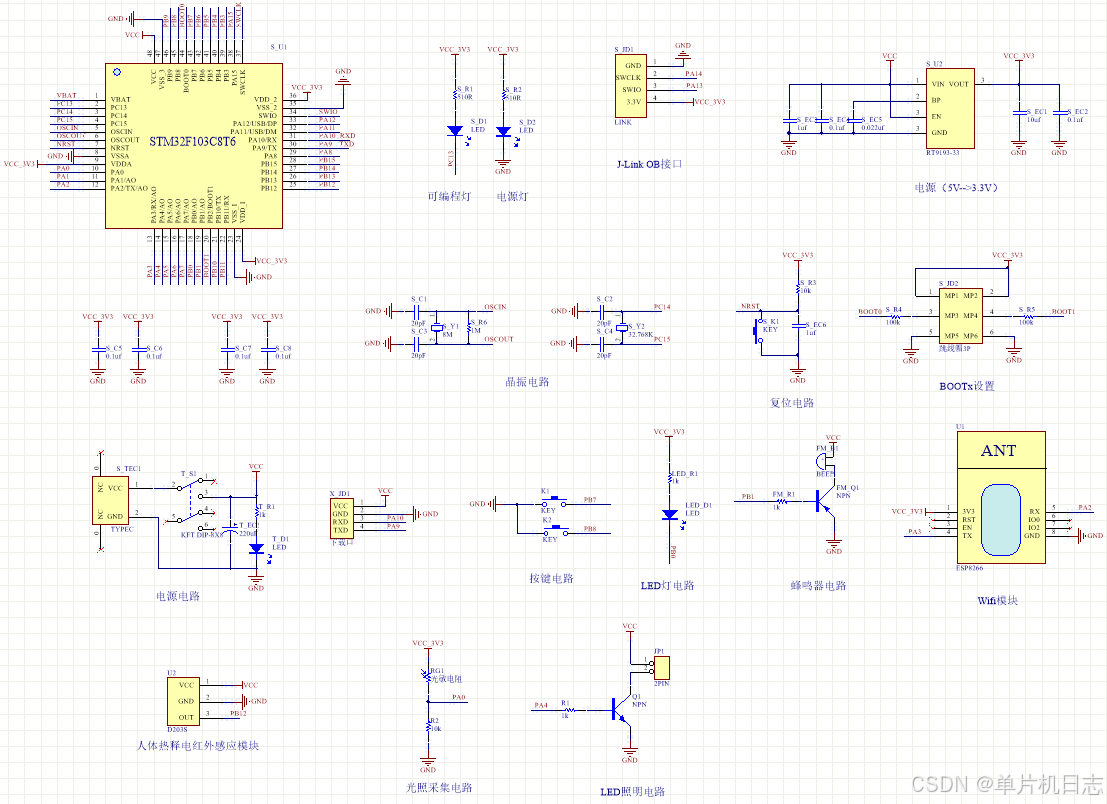

四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

五、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、系统框图
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是人体热释电红外感应模块，通过人体热释电检测模块检测是否有人；第二部分是光照采集电路模块，通过光敏电阻检测光照值；第三部分是按键模块，通过按键可设置布防和撤防；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是LED照明模块，通过该模块当光照值过低，并检测到有人，则自动开灯；第三部分是WIFI模块，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

七、软件设计流程

八、部分程序展示
软件版本：keil5逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/****
*******处理函数
*****/

if(alarm_defense == 0)
            {
                alarm_defense = 1;
                LED = 1;
            }
            if(time_num % 100 == 0)
            {
                LED = ~LED;
                BEEP = ~BEEP;
            }
