一、基本介绍
功能：
1、通过DHT11检测温湿度值，当温湿度不在设置的上下限值内进行声光报警，并开启风扇和净化器
2、通过MQ-2检测烟雾值，超过设置最大值进行声光报警，并开启风扇和净化器
3、通过MS1100检测甲醛值，超过设置最大值进行声光报警，并开启风扇和净化器
4、通过MQ-135检测甲苯值，超过设置最大值进行声光报警，并开启风扇和净化器
5、通过SGP30检测TVOC值，超过设置最大值进行声光报警，并开启风扇和净化器
6、通过GP2Y10测量PM2.5浓度，超过设置最大值进行声光报警，并开启风扇和净化器
7、通过按键设置各上限值，可以手动控制风扇和净化器、切换模式
8、通过LCD1602显示屏显示数据
9、通过蓝牙模块将测量数据发送到手机端，并可以控制风扇和净化器、切换模式。

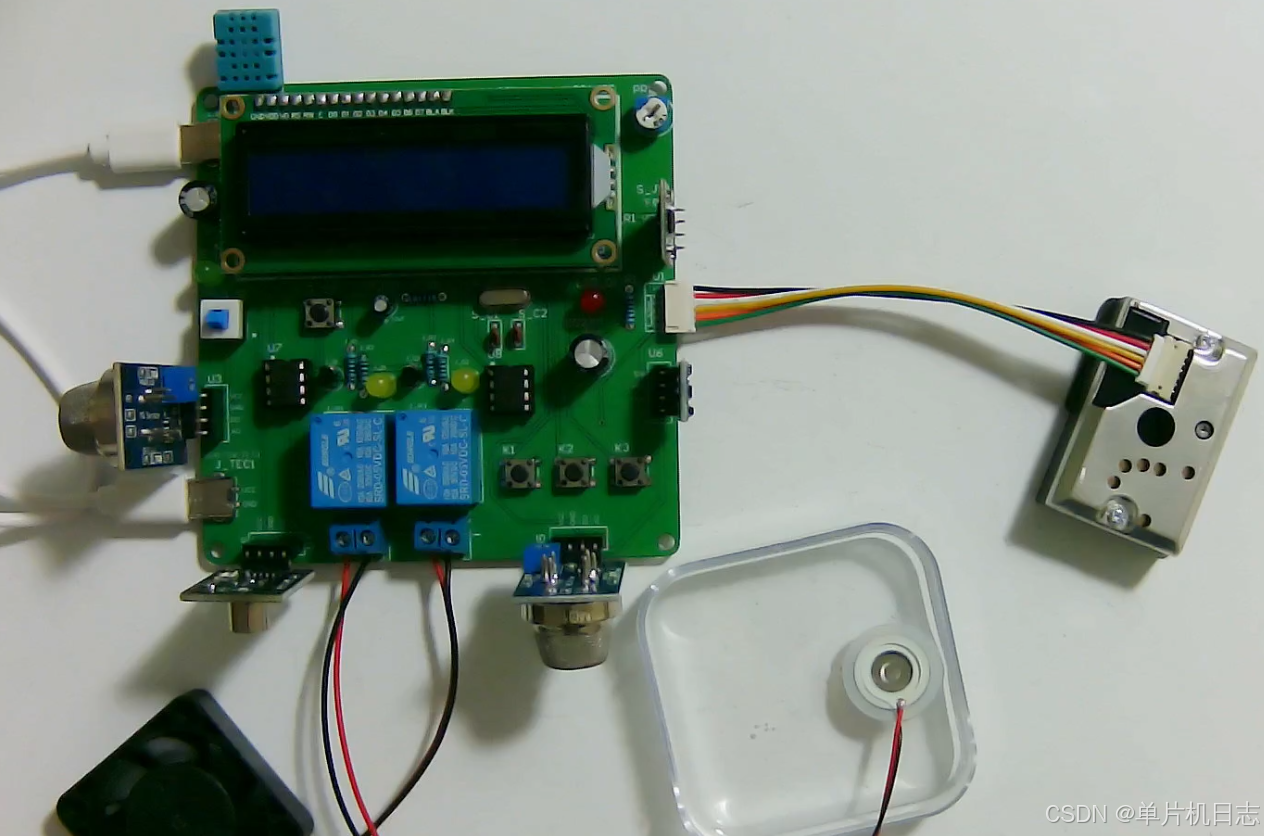

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

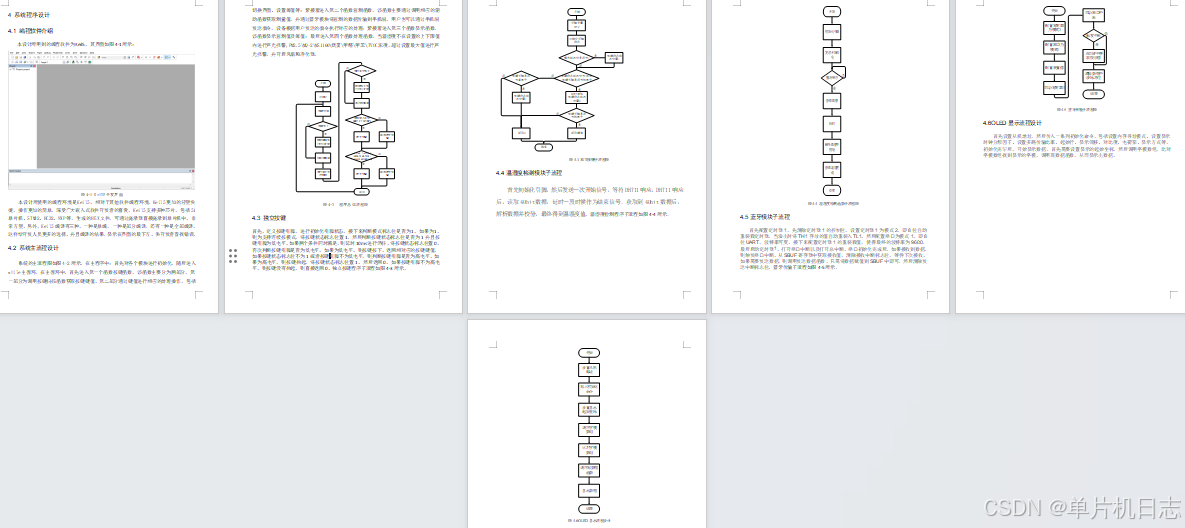

四、资料预览

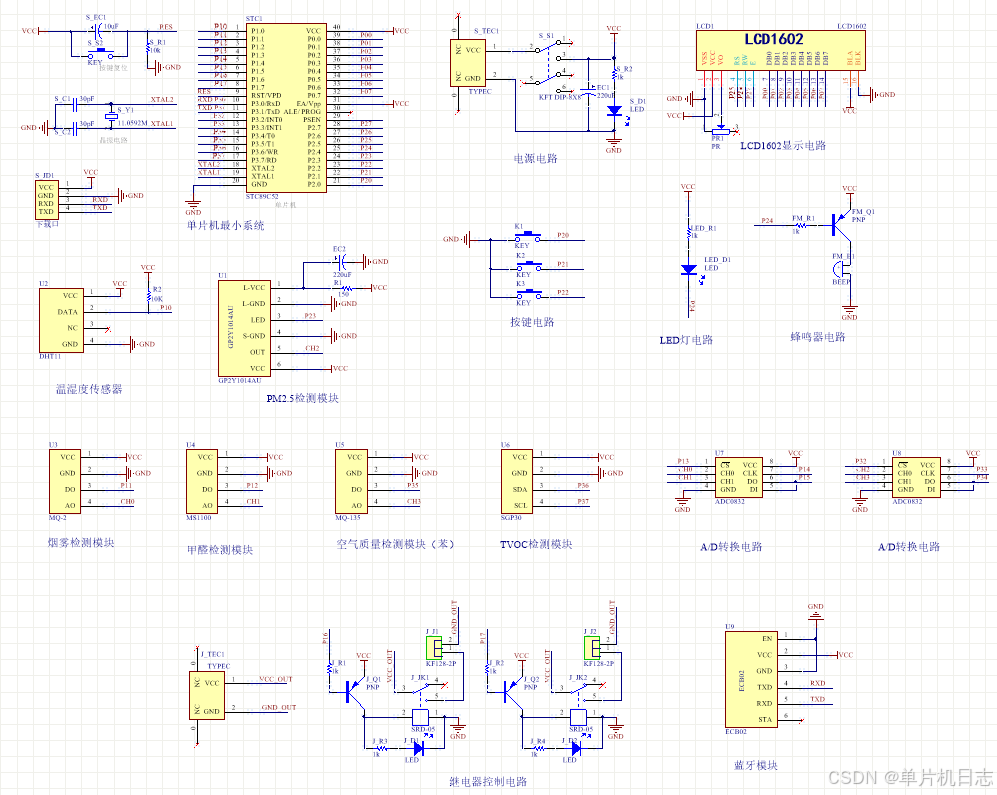

五、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

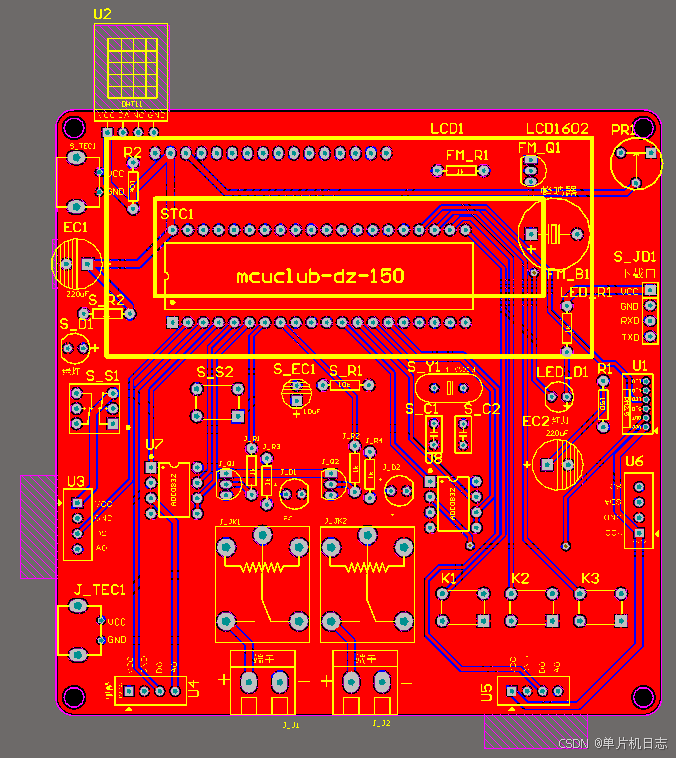

六、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

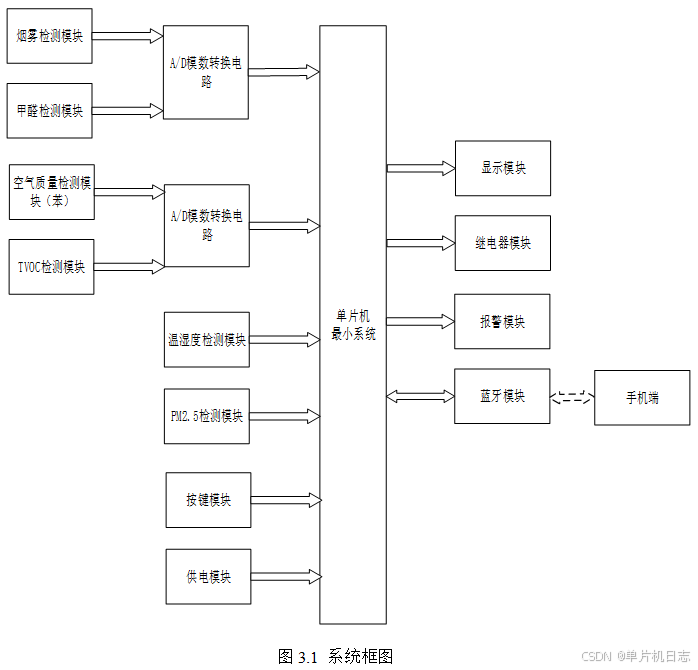

七、系统框图
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由八部分组成，第一部分是烟雾检测模块，通过该模块检测当前环境的烟雾浓度；第二部分是甲醛检测模块，通过该模块检测当前环境的甲醛浓度；第三部分是空气质量检测模块，通过该模块检测当前环境的苯浓度；第四部分是TVOC检测模块，通过该模块检测当前环境的TVOC浓度；第五部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第五部分是PM2.5检测模块，通过该模块检测当前环境的PM2.5；第六部分是按键模块，通过该模块可以切换界面、设置阈值等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制通风和净化器；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

八、软件设计流程

九、部分程序展示
软件版本：keil5逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/****
*******处理函数
*****/
if(temp_value > temp_max*10 || temp_value < temp_min*10 || humi_value > humi_max*10 || humi_value < humi_min*10 || pm_value > pm_max || smog_value > smog_max || har_value > har_max || jb_value > jb_max || tvoc_value > tvoc_max)
           {
               RELAY_TF = 0;
RELAY_JH = 0;
if(time_num % 20 == 0)
{
BEEP = ~BEEP;
}
           }
           else
{
RELAY_TF = 1;
RELAY_JH = 1;

BEEP = 1;
}
