S7-200与两台变频器Modbus RTU通信程序实现控制和读取功能，使用西门子S7-200和两台变频器的Modbus RTU通信程序，实现控制变频器正反转、停止、频率设定、加减速和读取频率电流

s7-200和两台变频器modbus rtu通信程序 采用西门子224xp，配mcgs触摸屏，变频器一台三菱D700,一台台达vfd-m,通过modbus rtu程序可以控制变频器的正反转，停止，频率的设定，加减速，以及频率电流的读取。
可以看效果，只是程序

ID:7710631787620675

GC想念

s7-200和两台变频器modbus rtu通信程序

在工业自动化领域，s7-200和变频器是常见的设备，它们在控制和调节电机运行方面起着重要的作用。本文将介绍一种使用西门子224xp和mcgs触摸屏配合变频器的通信程序，通过modbus rtu实现对变频器的控制和监测。

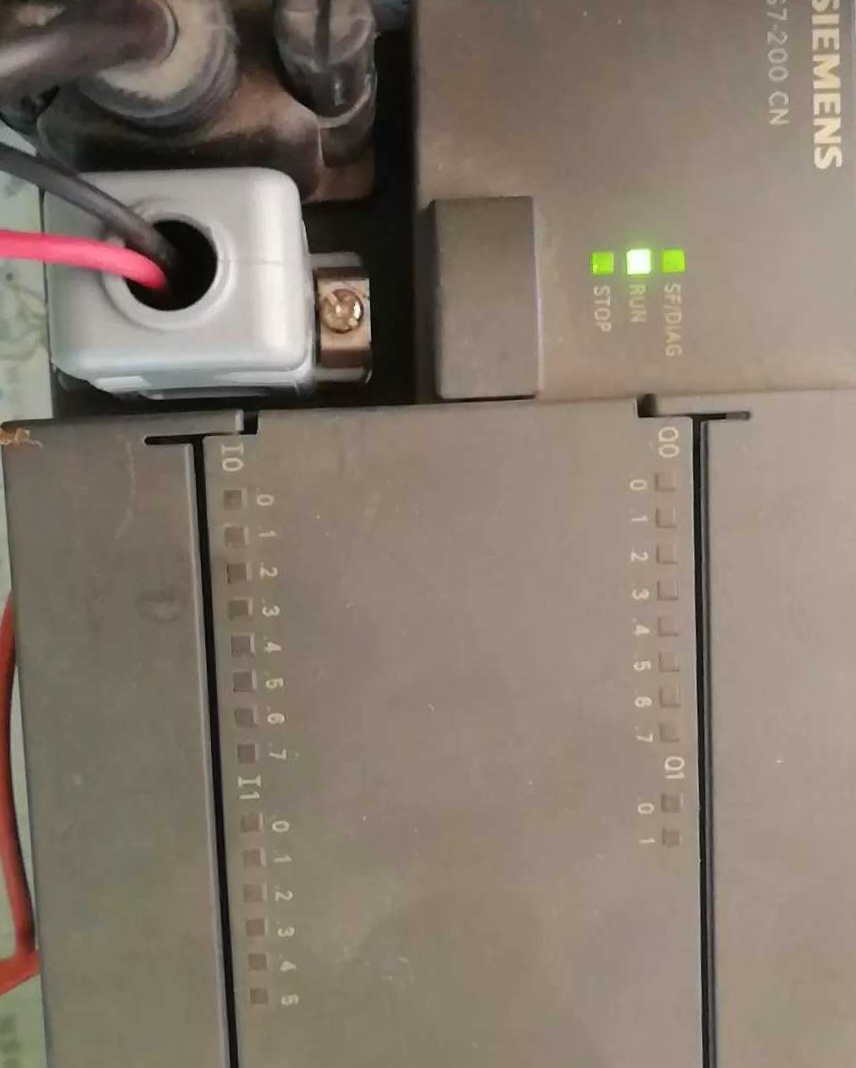

首先，我们需要了解s7-200和变频器的基本概念和原理。s7-200是一种经典的西门子PLC（可编程逻辑控制器），具有可靠性高、编程方便等特点。而变频器是一种用于调节电机转速和运行的设备，通过改变电源的频率来控制电机的转速。在工业生产中，变频器广泛应用于传动系统，可以实现电机的高效运行和节能。

本文所介绍的通信程序采用modbus rtu协议，在s7-200和变频器之间建立通信连接。modbus rtu是一种常用的串行通信协议，它可以实现多个设备之间的数据交换和通信。

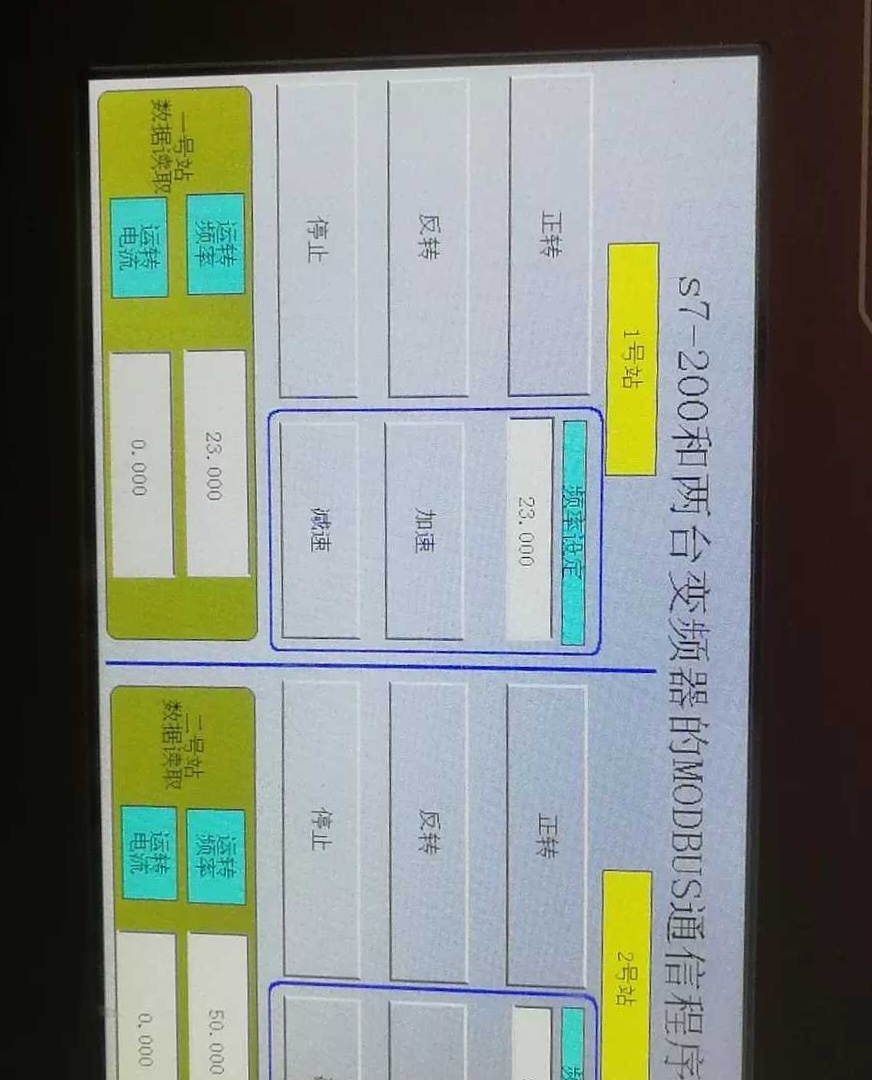

mcgs触摸屏是一种常见的人机界面设备，通过触摸屏可以方便地对s7-200和变频器进行监测和控制。触摸屏上显示了各种参数和状态信息，操作员可以通过触摸屏进行设定和操作。

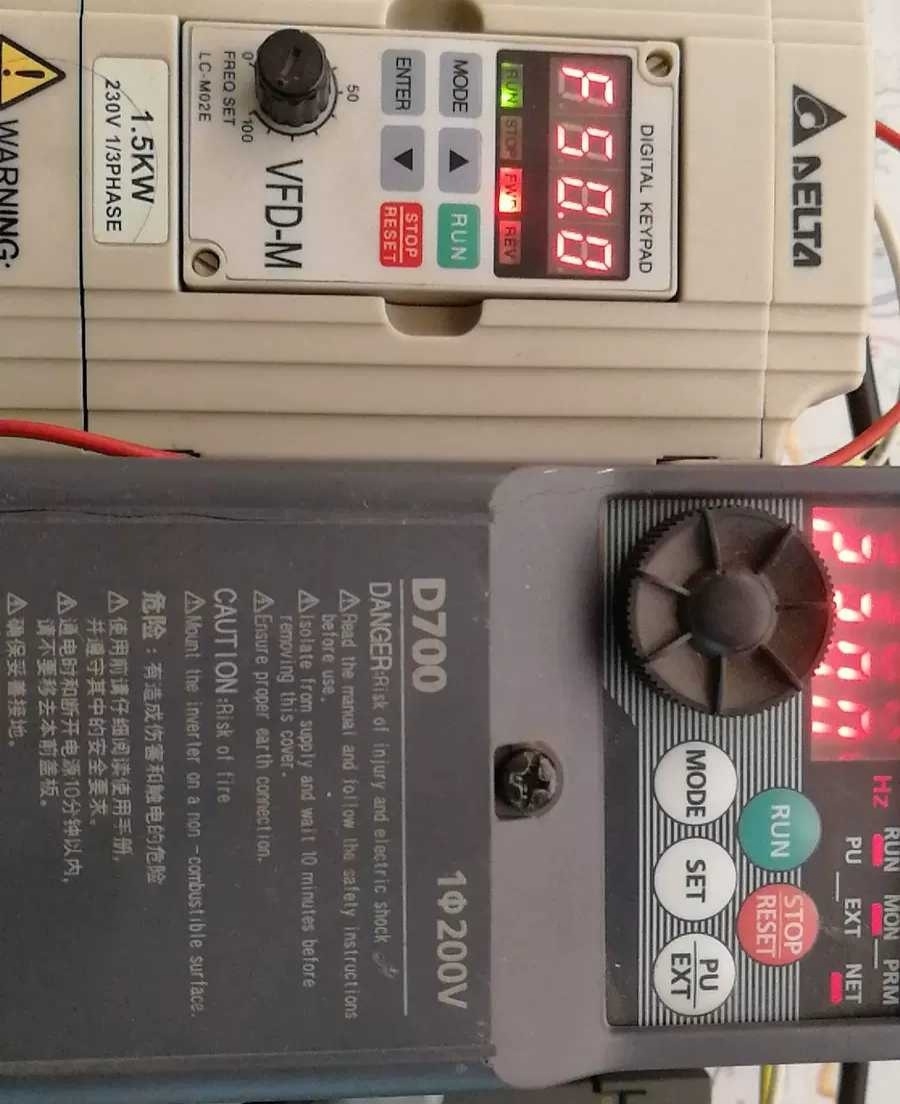

在本通信程序中，我们使用了两台不同品牌的变频器，一台是三菱D700，另一台是台达VFD-M。通过modbus rtu通信程序，我们可以实现对变频器的正反转、停止、频率设定、加减速以及频率电流的读取等功能。

具体实现过程如下：

第一步，建立s7-200和变频器之间的通信连接。通过s7-200的通信模块，可以与变频器建立可靠的通信连接。在通信模块中设置相应的参数，如串口号、波特率等。

第二步，编写modbus rtu通信程序。在s7-200的编程软件中，编写modbus rtu通信程序。程序中包括读写寄存器的功能块，可以实现对变频器参数的读写操作。

第三步，配置mcgs触摸屏。在mcgs触摸屏的配置软件中，设置与s7-200的通信参数。在触摸屏上设置相应的画面，显示变频器的状态和参数信息。

通过上述步骤，我们可以实现对变频器的控制和监测。在触摸屏上，操作员可以通过按钮和输入框进行各种设置，如转向控制、运行频率设定等。触摸屏将输入的信息发送给s7-200，s7-200再通过modbus rtu协议将命令发送给变频器，从而实现对变频器的控制。

除了上述基本功能，本通信程序还可以扩展其他功能。例如，可以添加温度和振动传感器，通过s7-200的模拟输入模块读取传感器信号，实现对电机运行参数的监测和保护。另外，还可以添加报警功能，当电机温度或振动超过设定值时，触摸屏将发出声音或显示报警信息，提醒操作员进行相应处理。

总结一下，本文介绍了一种使用s7-200和两台变频器实现modbus rtu通信的程序。通过该程序，可以实现对变频器的控制和监测，提高电机运行的效率和可靠性。此外，本程序还具有较强的可扩展性，可以添加其他功能以满足不同应用需求。

希望本文对读者在s7-200和变频器的应用方面有所帮助，并能在实际项目中得到有效的应用。通过合理的配置和编程，可以实现更加智能化和自动化的控制系统，提高生产效率和质量。
