1.过采样和降采样区别

       内插（过采样，零填充）输入信号Fin<fs/2，可实现更宽Nyquist域；

       抽取（降采样，LPF）输入信号Fin>fs/2，采样率低于Nyquist采样率，会发生混叠，一般在ADC输入之前加抗混叠滤波器。生活中车轮转的很快时眼睛的采样率不够，感觉到车轮是不转的。利用混叠设计频率规划时，宽带信号不能覆盖两个Nyquist区域，要求BW≤ Nyquist 。

2.ADC关键参数

     2.1 失调误差：拟合曲线 y=mx+b 截距

    2.2 增益误差：AD转换拟合理论斜率和实际斜率的差值百分比

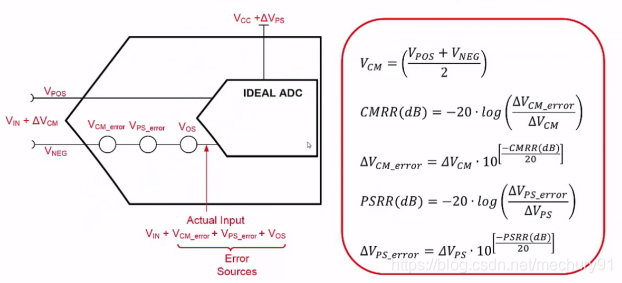

    2.3 电源抑制比PSRR/共模抑制比CMRR计算公式
