tecplot 通过数据点、坐标点绘制云图、三维云图

本例中使用的数据文件中仅包含数据，还可以通过在文件中加入相关语句表明数据的组织形式来设置简化设置过程。
{
若要加入语句则需加入如下语句，第一行表示三列数据的符号，下面的语句用了x,t,z来表示，
第二行中i和j需要设置，参见下面的坐标图。最后将.txt后缀改为.dat然后拖动到tecplot，之后的设置参考下面的第3点。
variables=“x”,“t”,“z”
zone t="fram 0"i=21,j=4001,k=1,f=point

}

1. 数据格式
   坐标数据保存在.txt文件中，格式是三列分别为横坐标、纵坐标、高度坐标（或者说该列为横纵坐标位置处的值）。
2. 导入数据
   打开tecplot，File-Load data，文件类型选择General Text Loader(*.txt)，选中要导入的文件。

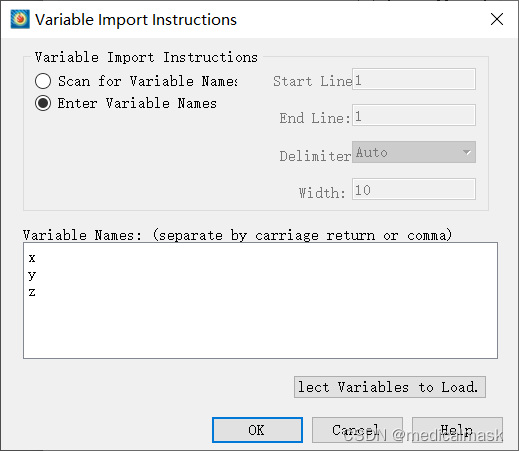

   在弹出的框中至少要设置Variable Import Instructions和Data Import Instructions两项。点击Variable Import Instructions按钮，由于我使用的文件中只有数据没有该列数据的符号，因此点击Enter Variable Names前的圆框，手动输入每列数据的符号，本例中三列数据分别用x,y,z来表示，每个符号占据一行。

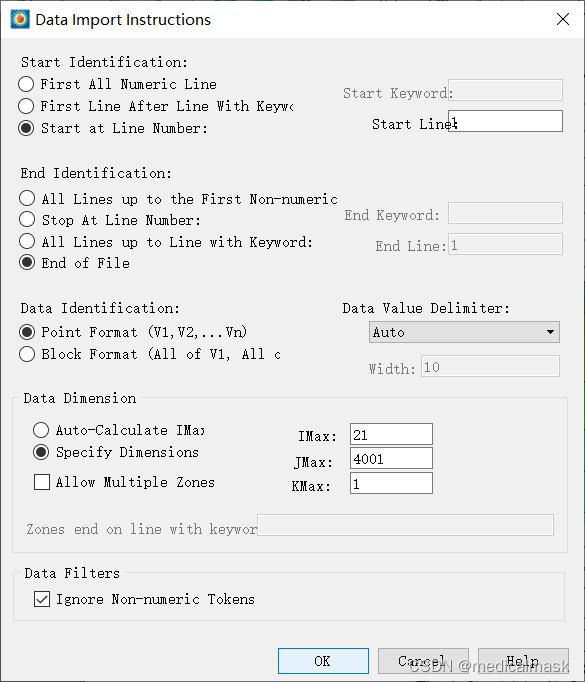

   在Data Import Instructions中选择数据开始和结束的位置，在本例中文件中全是数据因此选择从第一行开始直到文件末尾结束。Data Identification可以保持默认。Data Dimension需要指定数据的组织形式，比如下图中有12个数据点，若将第0行点的x,y,z先排成三列，后面接着排第1行、第2行，则IMAX和JMAX分别为4，3；若将第0列点的x,y,z先排成三列，后面接着排第1列、第2列，则IMAX和JMAX分别为3，4。KMAX可直接设置为1。

之后就可以点击ok等待数据导入完成了。

3. 绘图设置

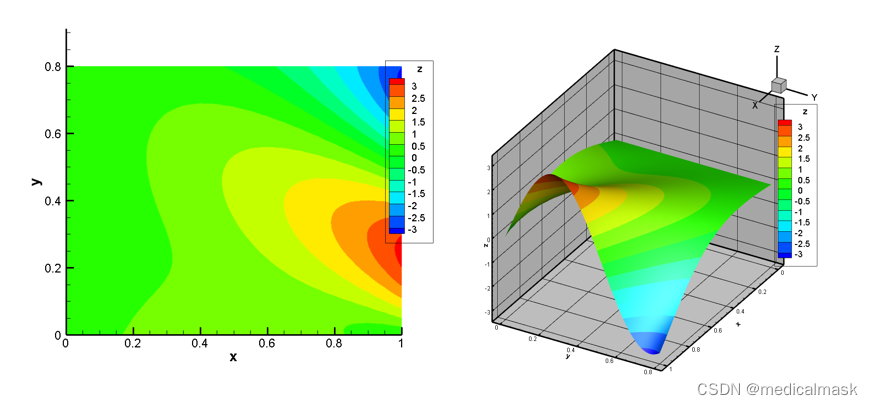

   这时可以绘制二维云图也可以绘制三维云图，
   绘制二维云图时，左侧窗口选择2D Cartesian，图层选择Contour就可以了，还可以点击Contour后面的Details进行详细设置，也可以在Plot-Axis中设置坐标轴。
   绘制三维云图时，左侧窗口选择3D Cartesian，图层选择Contour。在Plot-Axis中详细设置坐标比例、颜色、线等等。
