【负载均衡篇】02. 分配接口及配置 IP 地址 ❀ F5 Link Controller 链路控制器

　　【简介】根据分析结果，我们可以分别对两台F5设备的接口进行分配及配置IP地址。

---

修改主机名称

 　　设备出厂时名称都是一样的，这里为了区分两台设备，需要配置不同的主机名称。

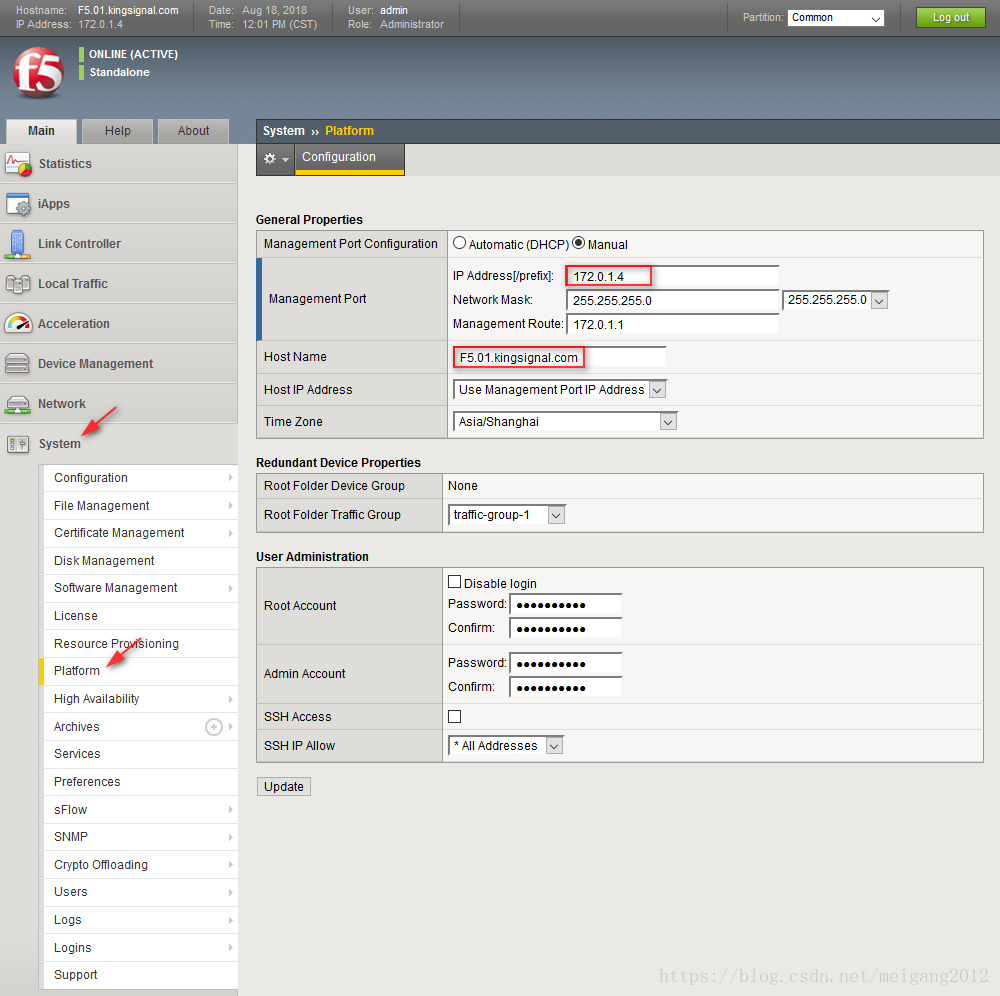

　　① 电脑访问F5设备的MGMT接口，默认地址一般为192.168.1.245，也有可能是192.168.1.115或192.168.245.245。用户名和密码都是admin。登录主页后，选择菜单【System】-【Platform】，修改管理接口IP、主机名称以及密码。

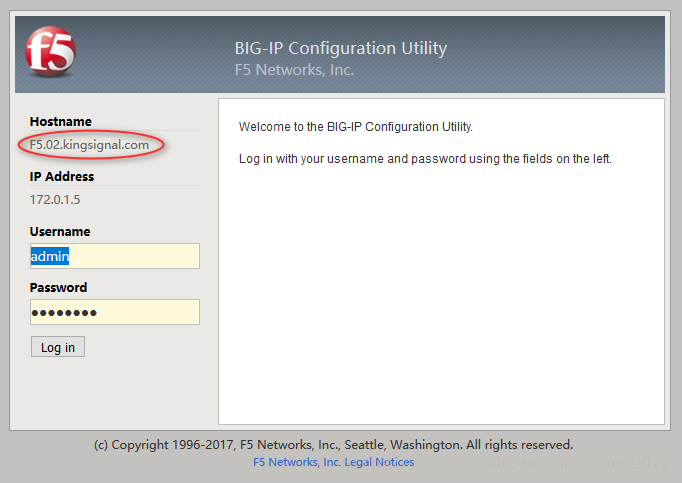

　　② 用同样的方法修改第二台F5设备的主机名称，再次登录的时候就会看到主机名称变动了。

分配接口

 　　F5设备与飞塔防火墙的设置有所不同，飞塔防火墙配置接口类型和设置IP地址都是在同一个界面里完成，而F5设备则是二个界面。

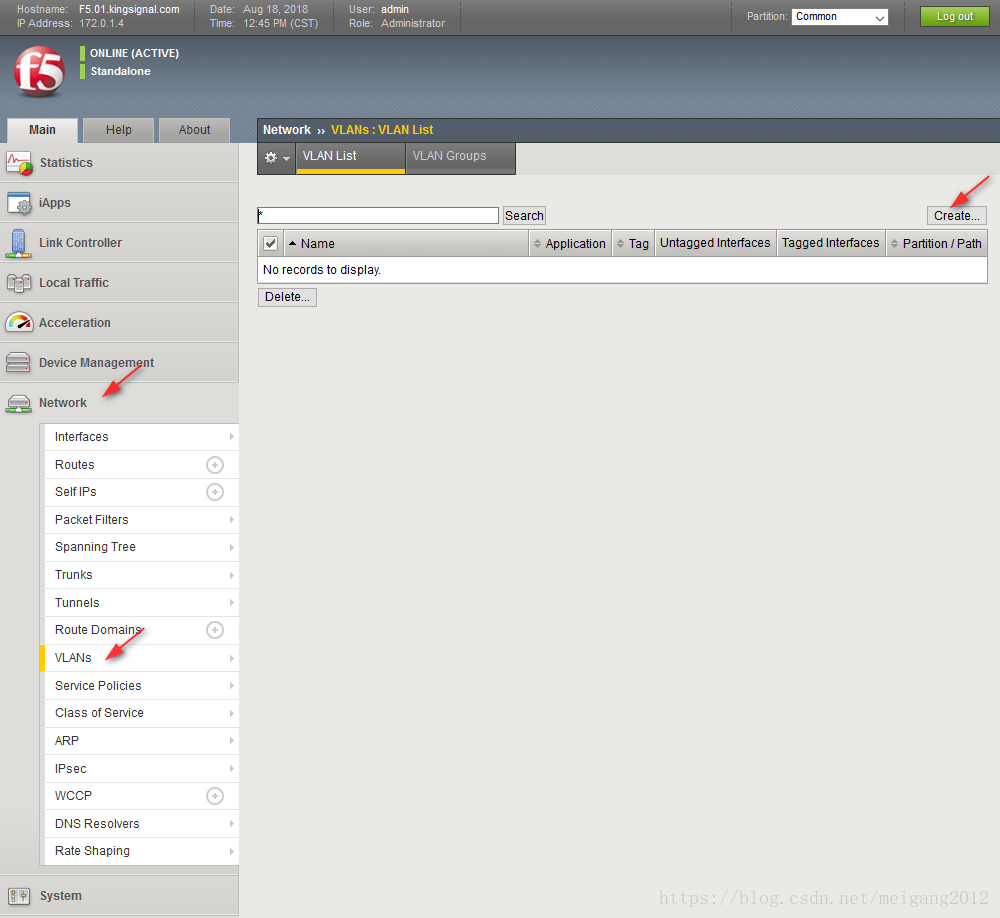

　　① 选择菜单【Network】-【VLANs】，点击右边的【Create】。

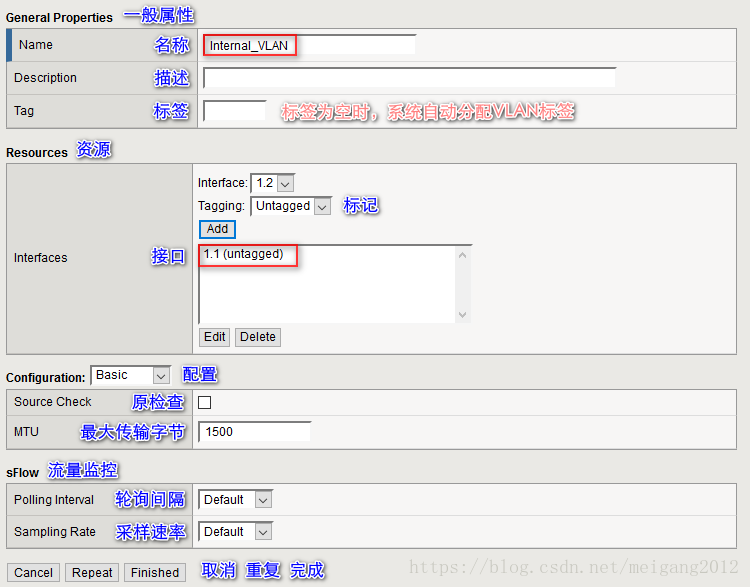

　　② 输入内网接口的名称，将第一个接口分配给内网。接口不做标记。点击【Repeat】保存后继续留在这个界面，点击【Finished】则是保存后退回到上一层界面。

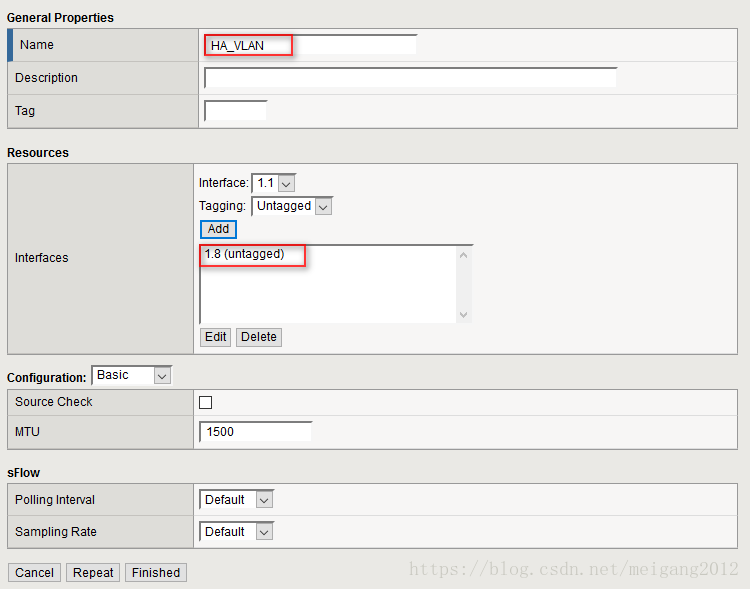

　　③ 将8口分配给HA做心跳线接口。

　　④ 将3口分配给联通固定IP宽带。

　　⑤ 将4口分配给电信固定IP宽带。

　　⑥ 将5口分配给电信ADSL拨号宽带1。

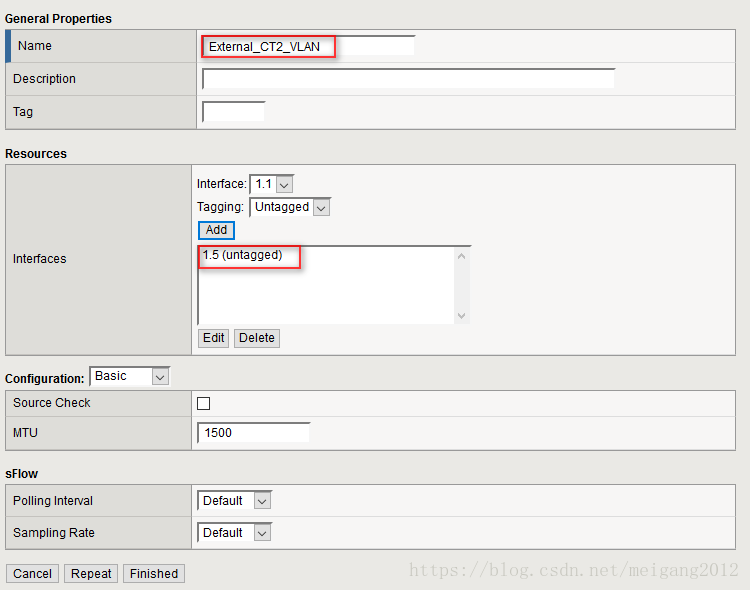

　　⑦ 将6口分配给电信ADSL拨号宽带2。6个口都配置完成，返回上一层界面。

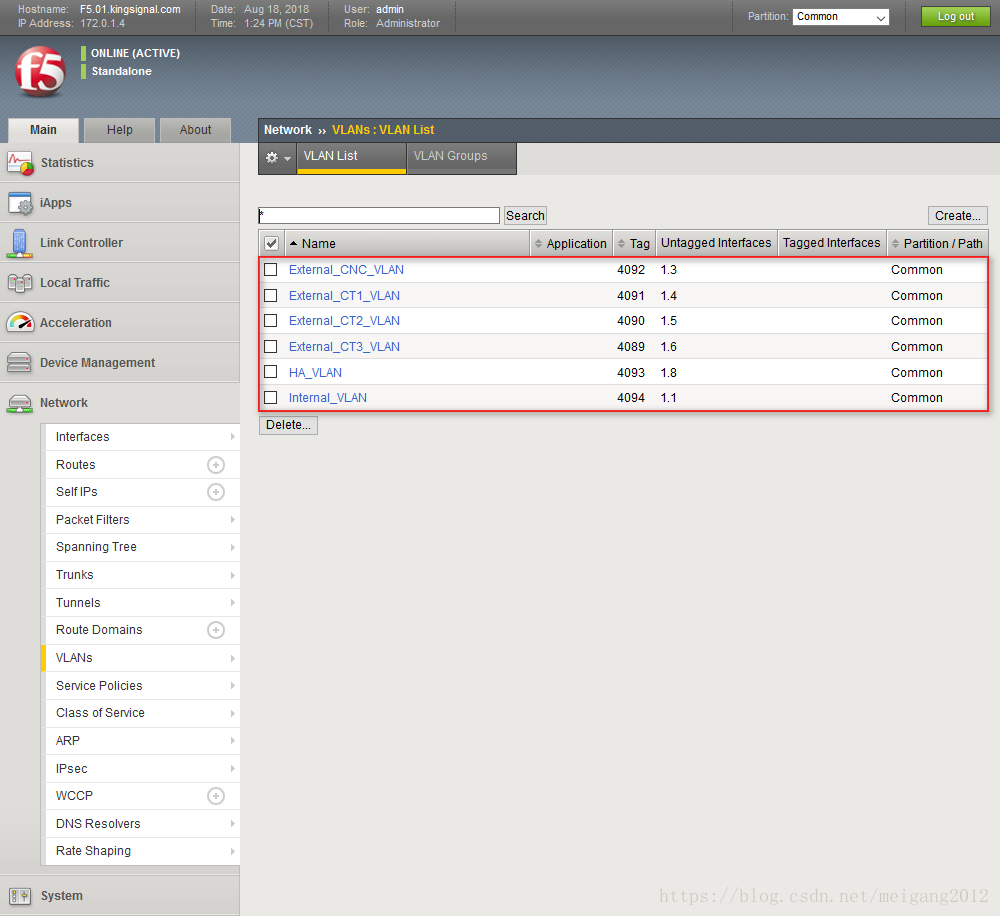

　　⑧ 在VLAN List可以看到接口分配情况。

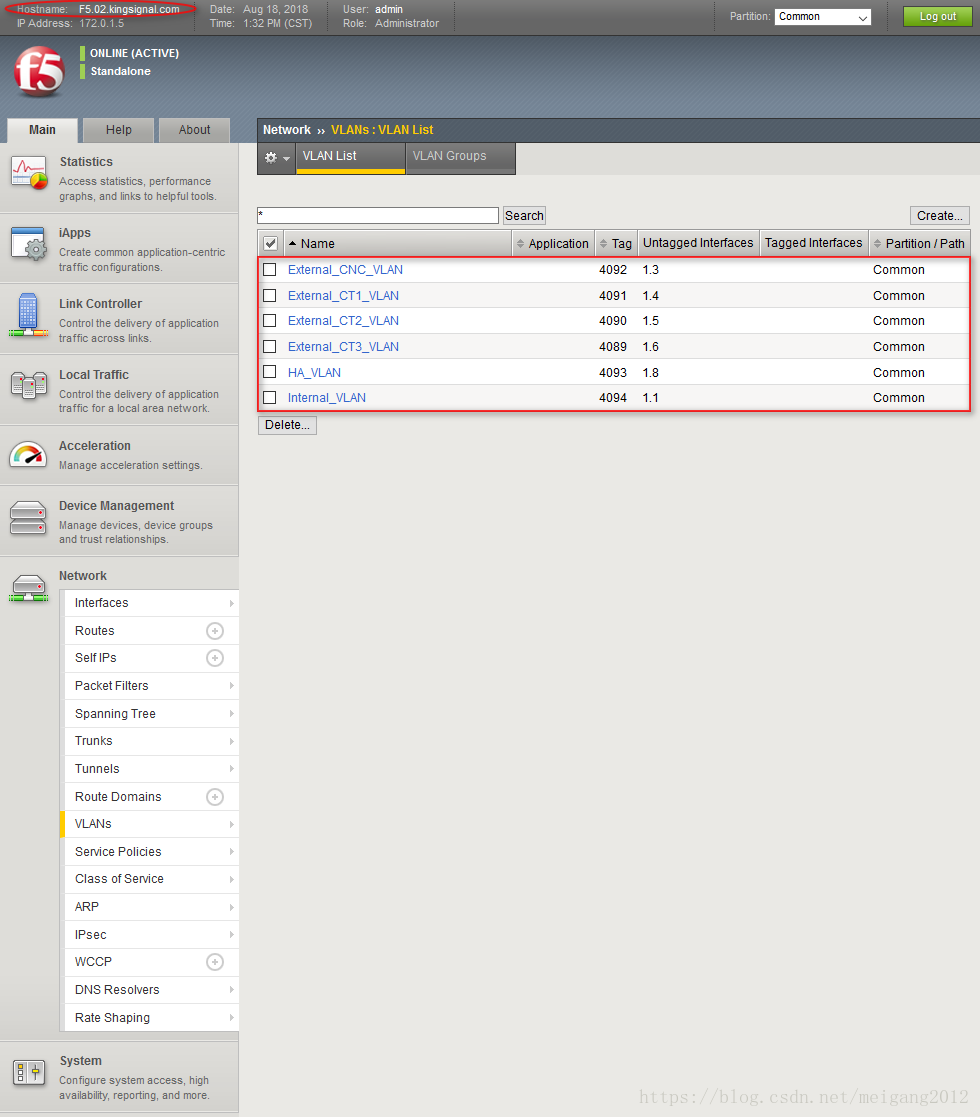

　　⑨ 用同样的方法配置第二台F5设备的VLANs，为了区分明显，第二台设备开启了帮助，每个菜单都会长一些。

配置接口IP

 　　分配及命名接口后，就可以给接口配置IP地址了，上一篇我们已经给每个接口定义好了IP地址，这里只要输入就可以了。

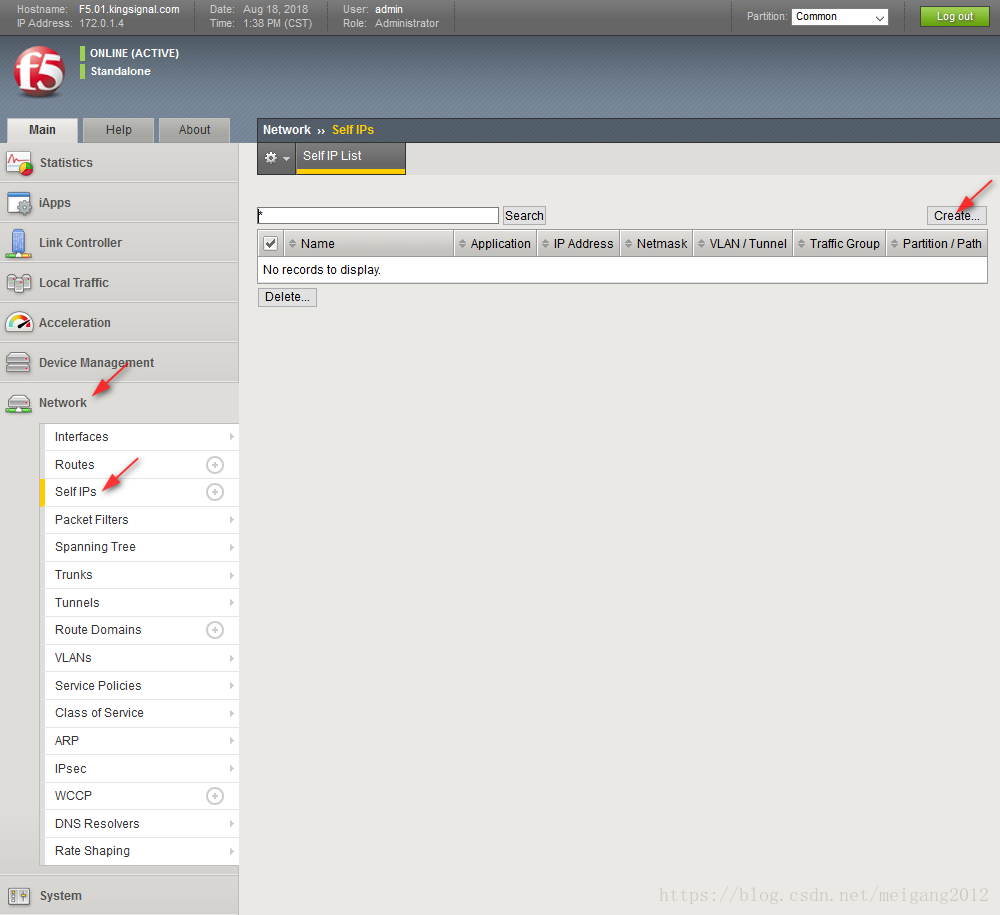

　　① 选择菜单【Network】-【Self IPs】，点击右边的【Create】。

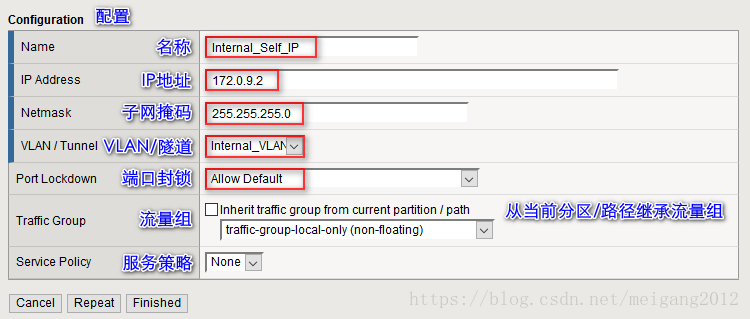

　　② 输入内网IP名称及IP地址与子网掩码，选择内网VLAN，端口封锁选择允许默认。点击【Repeat】保存后继续留在这个界面，点击【Finished】则是保存后退回到上一层界面。

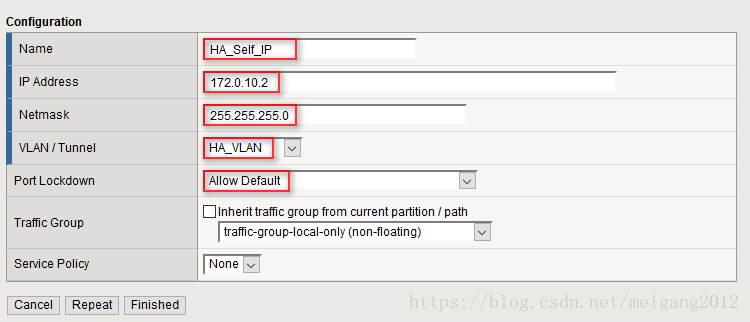

　　③ 给心跳接口分配IP地址。

　　④ 给联通固定IP宽带接口分配IP地址。

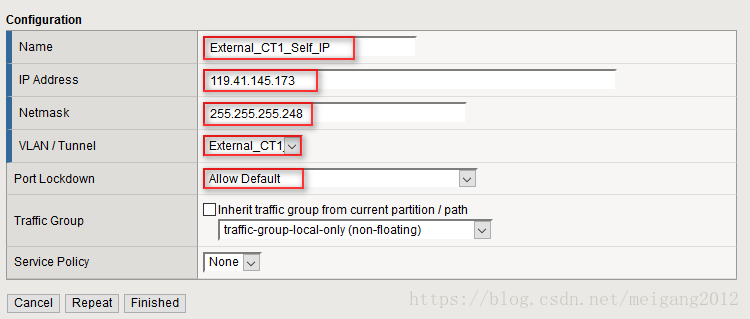

　　⑤ 给电信固定IP宽带接口分配IP地址。

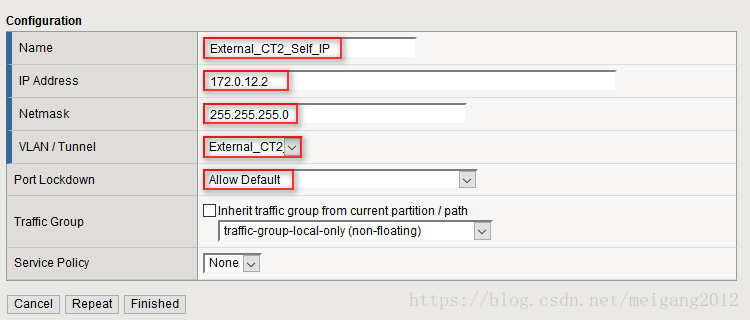

　　⑥ 给电信ADSL拨号宽带1接口分配IP地址。

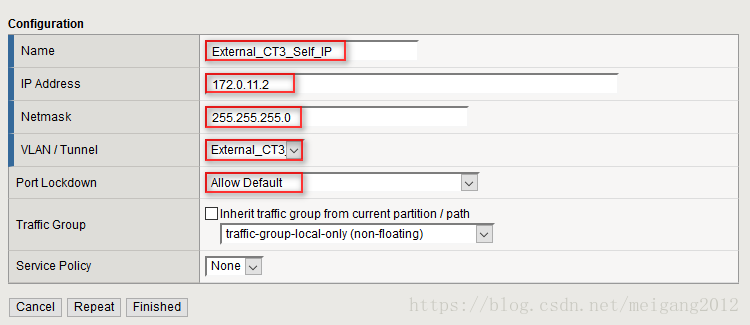

　　⑦ 给电信ADSL拨号宽带2接口分配IP地址。6个接口IP地址都配置完成，返回上一层界面。

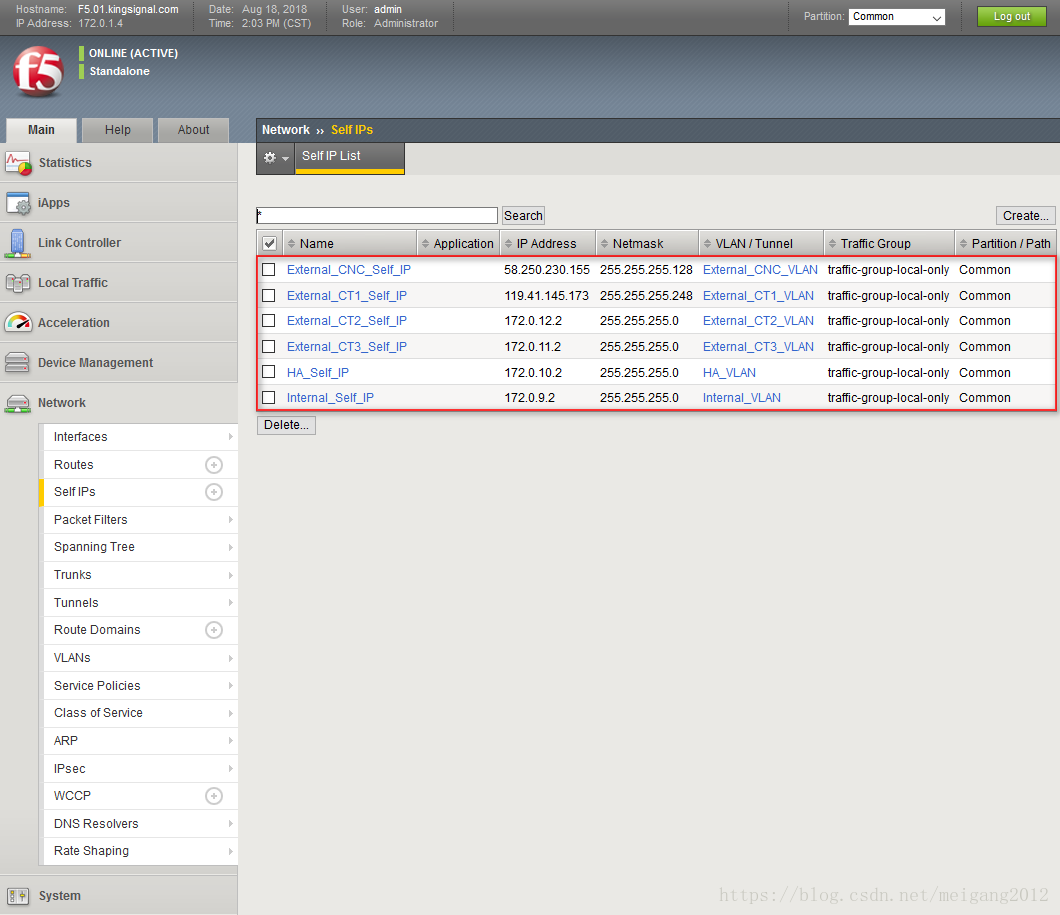

　　⑧ 在Self IP List可以看到接口IP情况。

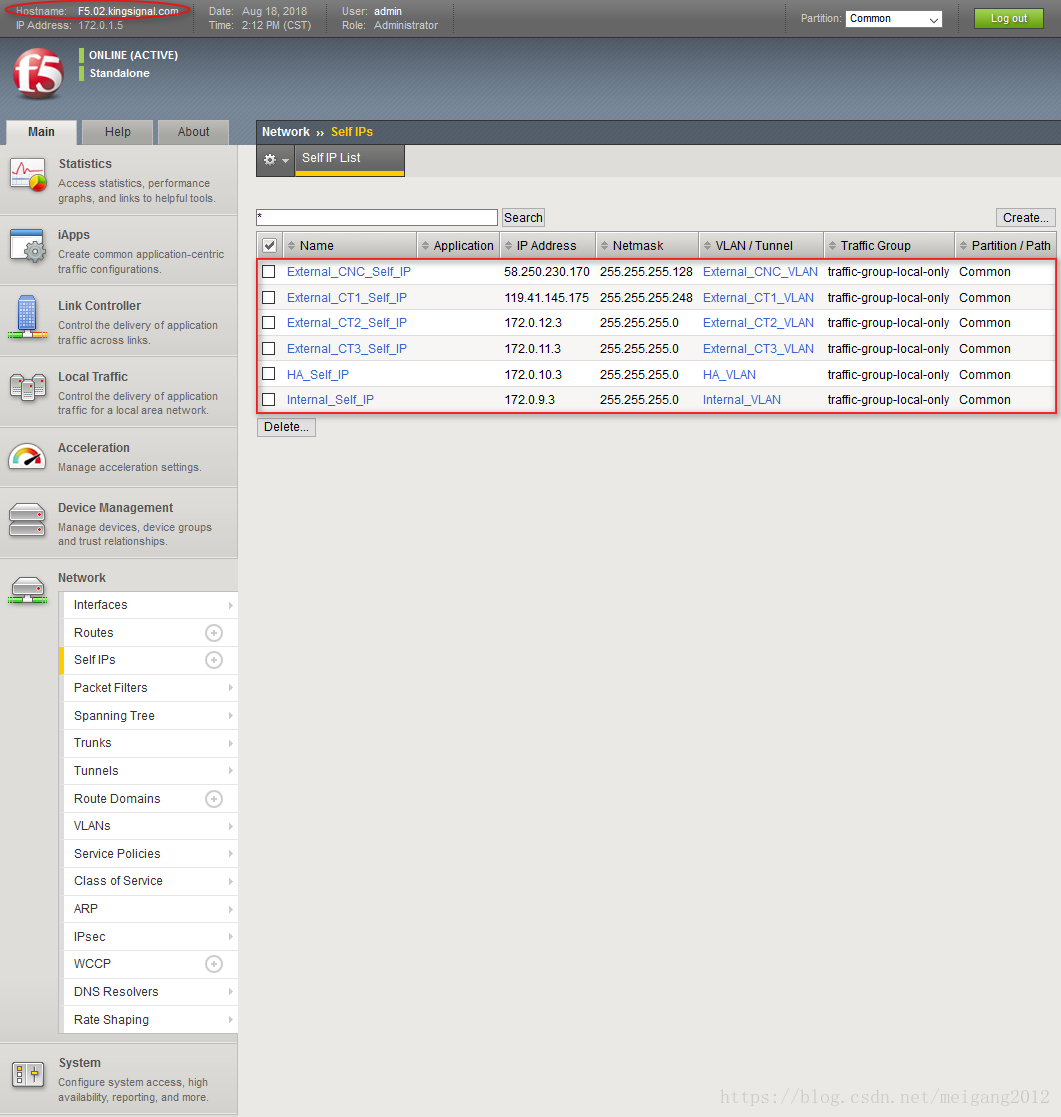

　　⑨ 用同样的方法配置第二台F5设备的Self IPs，可以看到每个接口的IP地址都与第一台设备不相同。

 　　接口分配好了，也配置IP地址了，下一步，就可以将两台设备设置为HA了。

---
