极客感十足的电子胸牌 ART-Badge V2.0开发记录!



开源地址:https://github.com/ART-Badge

前言

关注 RT-Thread 的同学肯定知道,RT-Thread为了向众多开发者展示RT-Thread的最新开发和生态建设成果,每年都会举办一场开发者大会(简称:RDC — RT-Thread Developer Conference),在 2020 年度的开发者大会上,我们 RT-Thread 给到现场的每个开发者们都发放了一个电子胸牌,胸牌的名称起名为 ART-Bagde。

另外,特此感谢在本次电子胸牌制作过程中REALTEK、创凌对我们的支持!

ART-Badge是什么?

首先附上两张渲染图↓

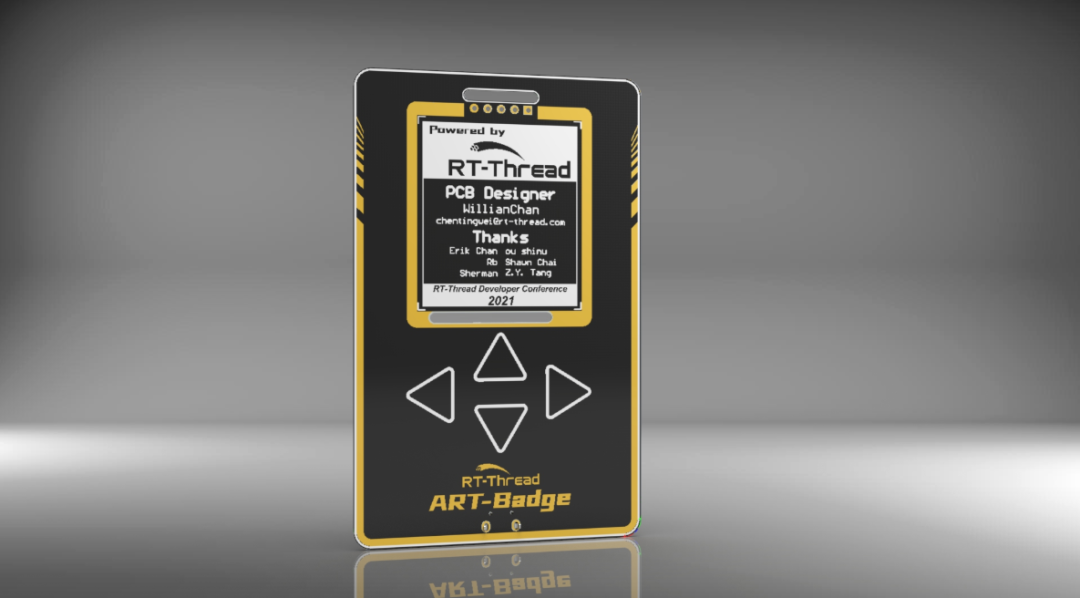

ART-Badge正面图片


ART-Badge反面图片


再来看视频↓


功能设计篇

首先让我们看一下,今年的电子胸牌比较去年款有哪些升级,增加哪些功能?

先看一下 2020 款 ART-Badge 的主要功能:

  • 微信小程序使用蓝牙推送开发者信息(姓名、公司职称)

  • 软件 RTC 同步时间

  • 首界面展示时间+手机推送的信息

  • 两个app demo:蓝牙传输助手+使用说明

今年,我们在去年的胸牌的基础上进行了大幅度的升级与优化,废话不多说,下面直接贴一张功能设计和拟用技术路线的导图↓

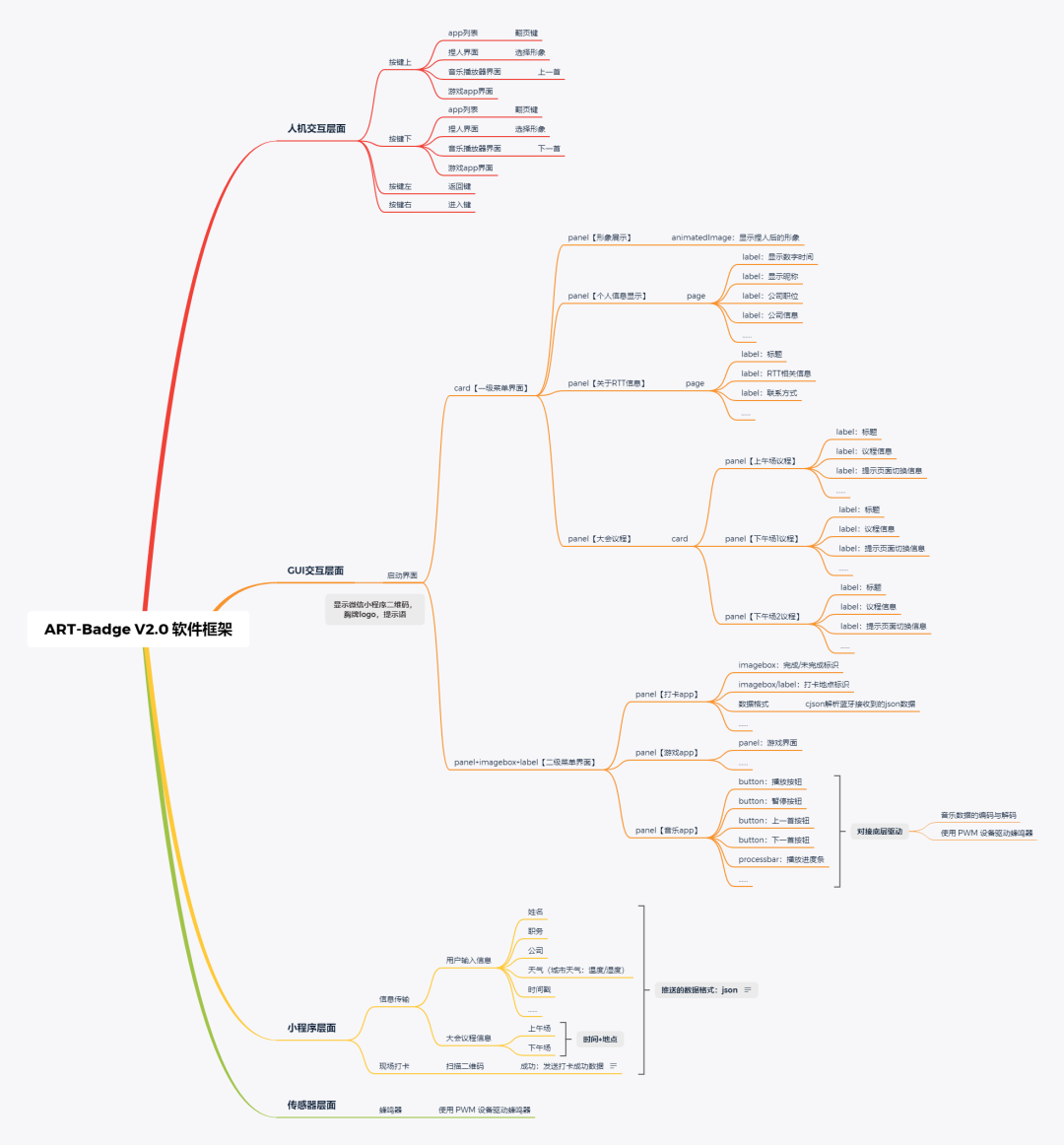

思维导图

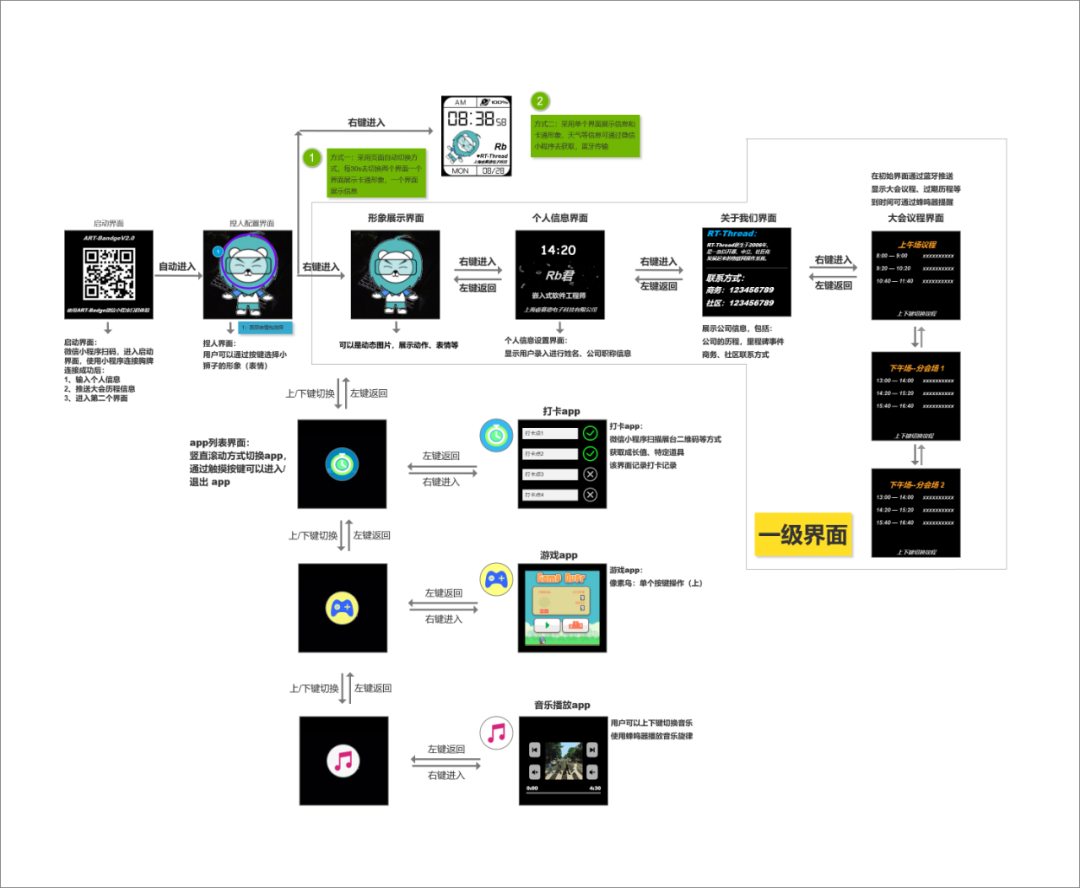

开发流程图

概括一下,ART-Badge V2.0主要有以下新特点:

  • 自主设计的电路硬件,PSRAM 扩大为8M,电池换用300mAh锂电池,可反复充电。

  • 使用体积更小巧的 SC7A20 替换原有的 mpu6050。

  • 添加了ADC采样电路,可以采集电池电量信息。

  • 整体界面焕然一新,默认采用暗黑色主题背景。

  • 使用最新发布的 湃心OS V4.1开发,开发工具全新升级为基于VSCode插件模式的Persim Studio。

  • 增加游戏、音乐播放器、电子相册…等等丰富小程序 app。

  • 小程序全新升级:蓝牙推送用户 、城市天气信息。

  • 支持使用最新湃心OS小程序进行二次开发。

结构设计篇


由于去年的电子胸牌并没有外壳,胸牌背面的电子元器件都是裸露在空气中的,拿到手上会有明显的突出感,同时暴漏在空气中容易对电容触摸芯片产生干扰,影响用户使用效果,再加上今年的锂电池电路进行了调整:将纽扣电池更新为了锂电池,不使用胶带粘在背后无法固定。

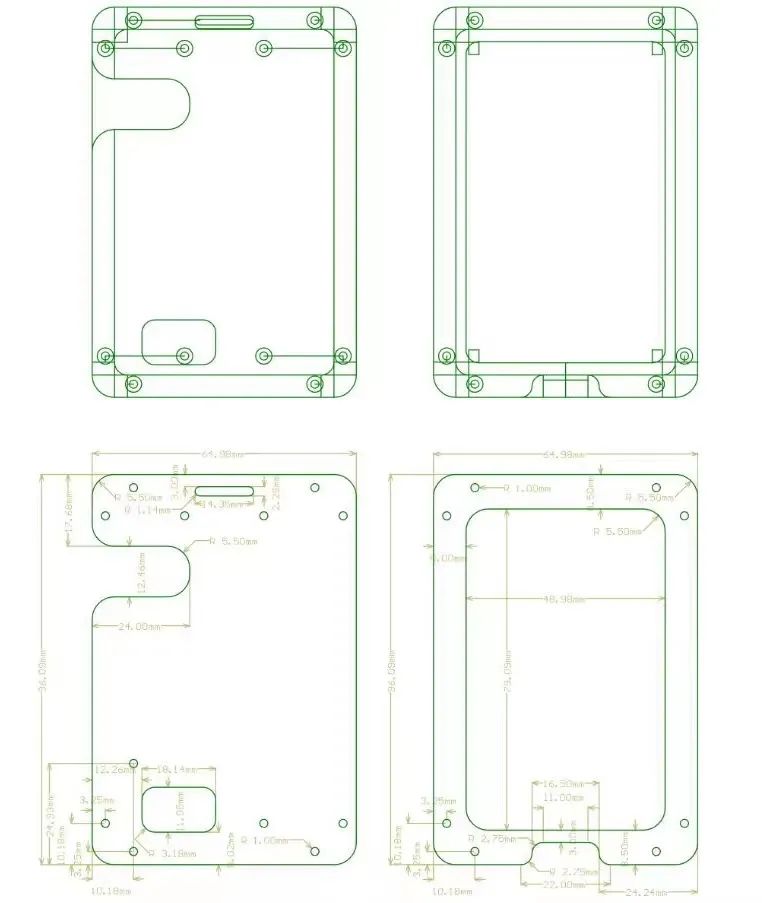

综上,今年的电子胸牌决定使用亚克力作为 ART-Badge V2.0 的外壳设计

选择亚克力作为外壳结构有几个原因:

  • 其一是该方案的“视觉极客感”最强,由于直接使用透明盖板将PCB电路展现出来,颜值方面化繁为简,符合审美哲学

  • 其次是如果使用封闭式设计的话按键误触,锂电池的插拔就变成需要考量的因素了,而夹层式的开放设计则在这方面完全无需担心

  • 最后一个原因是,高性价比


亚克力外壳成品

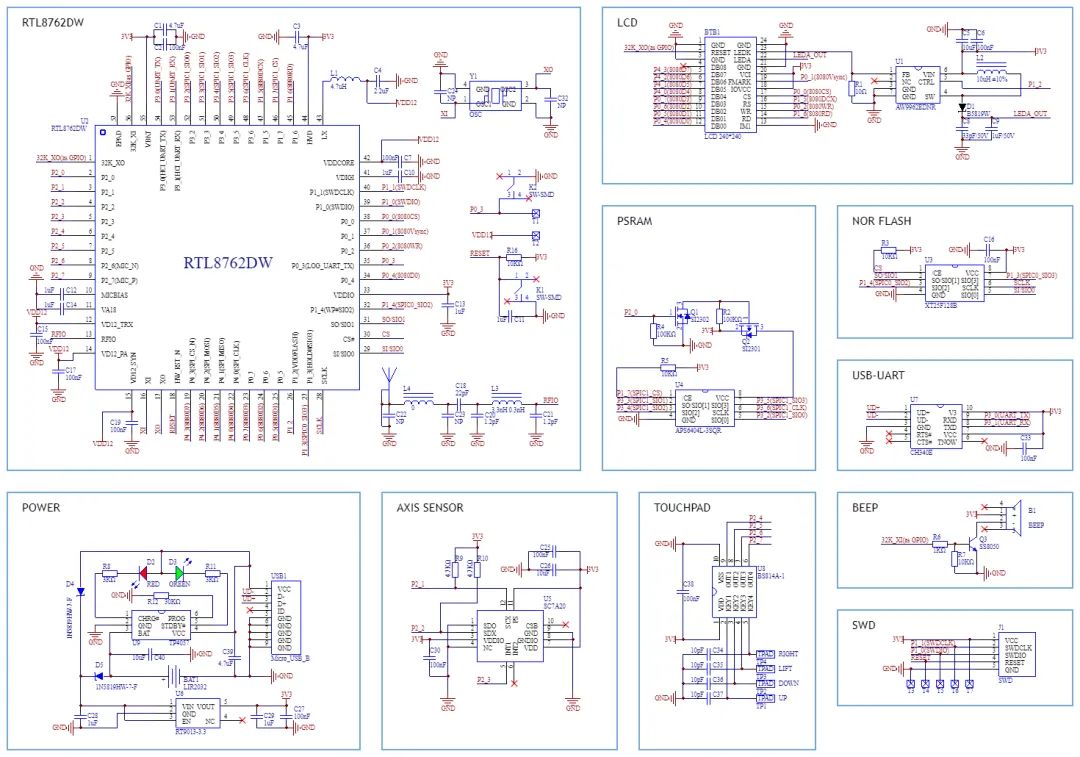

电路设计篇


RTL8762D 作为主控芯片,MCU 主频为90MHZ,运行 RT-Thread 操作系统,并整体使用睿赛德科技的湃心穿戴OS,外扩了8M的PSRAM,以及16M 的片外 flash 。

ART-Badge 主要使用到串口(用于调试和控制台输出),GPIO(用于驱动按键、蜂鸣器和ADC采集),I2C接口(用于和板载的 SC7A20 三轴加速度传感器通信)。

底板的PCB采用2层Layout。板载的IC主要有:

  • 半反半透明屏幕,分辨率 240 X 240,颜色格式 RGB565,在关闭背光的情况下依旧能有出色的可视度。

  • APS6404L-3SQR,PSRAM(动态随机存取存储器),用于动态加载图形资源,8M的容量十分富裕。

  • ch340e,USB转串口芯片,也很常用,通过 USB 线把 ART-Badge 连接电脑之后,就可以直接用串口控制台使用shell了,后面的二次开发也是使用到了串口工具 UDB 下载。

  • BS814A-1,电容触摸 IC,用于 ART-Badge 正面的按键交互。

  • SC7A20,士兰微出的一款高精度12bit数字三轴加速度传感器芯片,内置功能丰富,功耗低,体积小,测量精确。


补充一点:为了兼顾美观,正面是看不到走线的,(所以这是单面板?不)全部藏在屏幕背面了

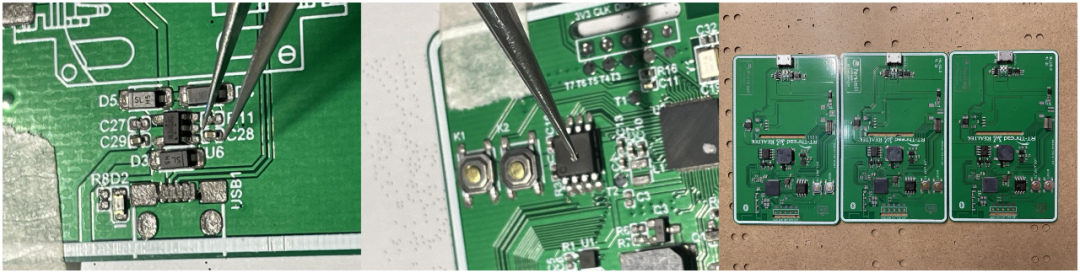

PCB投板回来之后就是焊接技能施展阶段了,主要用到的工具有:热风枪、烙铁、镊子、锡浆、吸锡带、助焊剂等。与直插元件不同,贴片的器件由于焊盘太小(大部分的是 0402 阻容),器件分布太密集,手工焊接采用的方法主要是风枪吹焊。

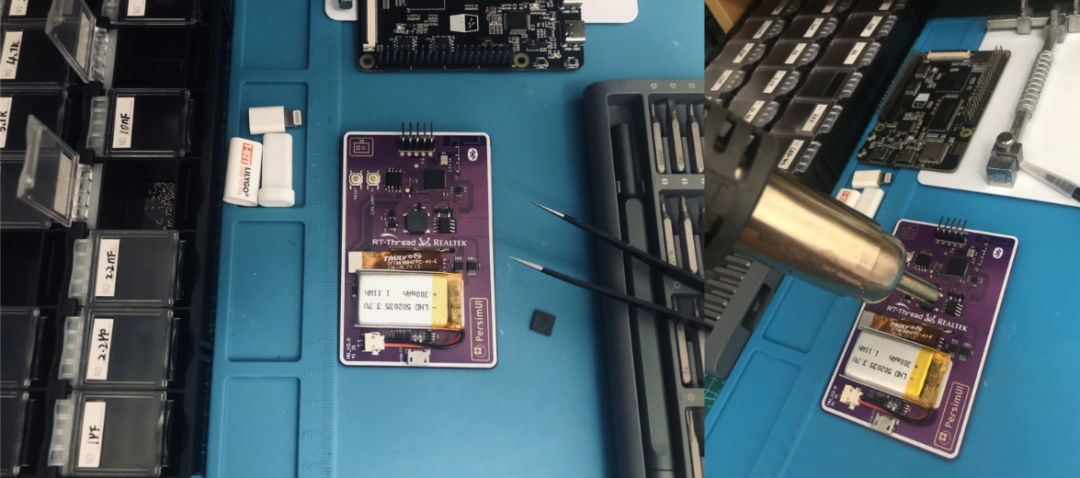

pcb焊接

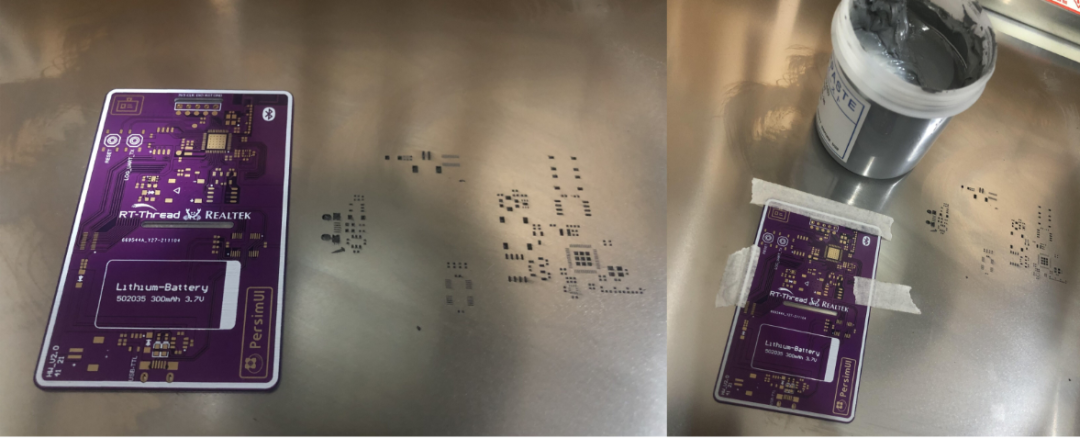

进行焊接的第一步是制作钢网,也就是器件焊盘的掩模,这个在设计好PCB之后把相关的加工文件发给厂家就可以进行激光切割制作了。


上一步贴片完成之后就需要用风枪进行吹焊回流了。吹焊温度大概控制在250-300度,风枪的吹嘴去掉以增大风口便于均匀加热。


软件实现篇

硬件搞定之后就开始移植软件啦,ART-Badge 运行的是基于 RT-Thread 的湃心穿戴 OS。

这里科普一下 湃心穿戴OS,它是一个超轻量级、已量产的产品级穿戴操作系统平台。中间层的模块包括 GUI 引擎、通讯组件、NFC、存储类工具等。中上层是由 JavaScript 搭建的应用程序框架,最上层则是轻量级系列众多的小程序。

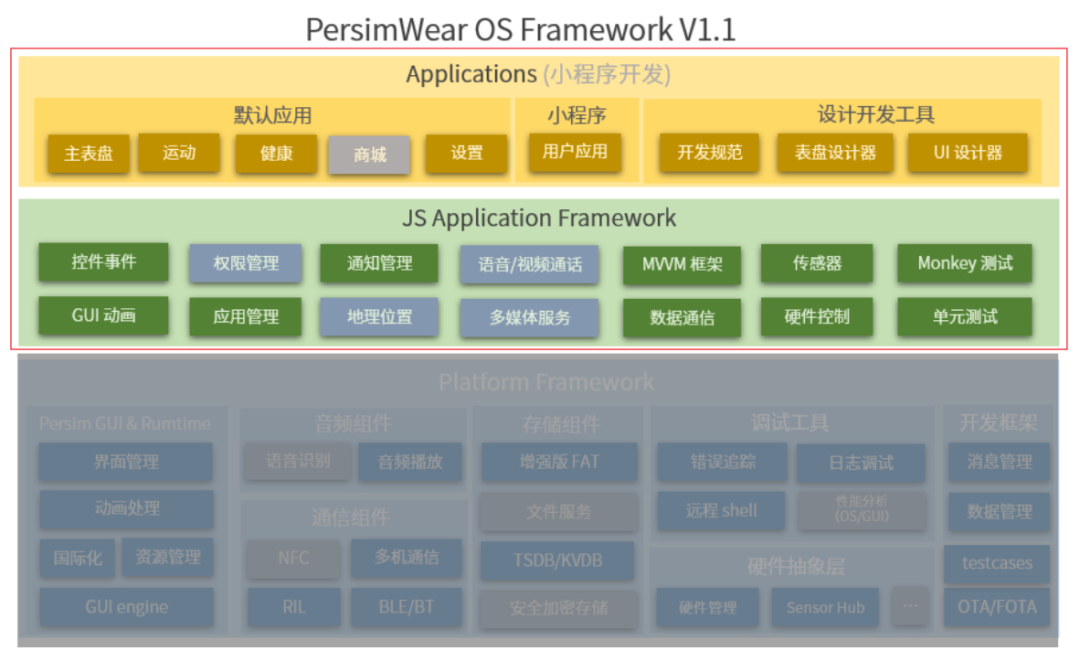

湃心OS

湃心穿戴 OS 有几大特色:

  • GUI采用可用于MCU上的第四代柿饼 GUI,具备类 Android 界面交互,支持多点触摸,效果更加炫酷,同时支持矢量图形库,具备增强的图形处理能力。

  • 小程序的开发模式。采用类微信小程序开发模式,上手极快,应用轻量级,支持应用商店,极速安装体验,支持多国语音。

  • 提供 MVVM 应用开发框架。应用的界面开发和业务逻辑是互相解耦的,贴合前端工程师习惯。

  • 跨平台能力。软件一次开发,即可在任一硬件 CPU、MCU 及 MPU 平台上运行;

  • 湃心穿戴 OS 还具备一些创新性的组件,如消息管理引擎(EMQ)、数据管理组件(DCM)、KVDB 及 TSDB 数据库、DIY 开发套件。


软件主要分为以下几个模块:

  • GUI模块(Graphical User Interface,图形用户界面),用于人与设备进行交互

  • BLE模块(Bluetooh Low Energy,语音合成),通过广播方式与小程序连接接受信息

  • AUDIO(音频播放解码模块),用于无源蜂鸣器对音乐的解码、播放

  • EMQ(Enhance Message Queue,发布订阅式的消息队列组件),能够打通 C 到 JS ,JS 到 JS ,C 到 C 的消息链路,能够很方便的将消息发到任意一个地方

  • DCM(Data Cache Management,数据管理组件),主要用于 JS 与 C 之前数据的交互,统一管理和控制系统中的数据统,确保各模块间数据传输的性能


GUI 最上层的开发使用 JS 语法,这个就比较有意思了,使用过 Android Studio 的小伙伴们可能很熟悉,安卓UI的应用开发是可以进行拖拽式的,这里和柿饼UI的设计器十分相似,Persim Studio 和 Android Studio 一样也是通过 .xml 的方式对界面进行管理。所以熟悉或者有过安卓开发的小伙伴会有莫名的亲切感。

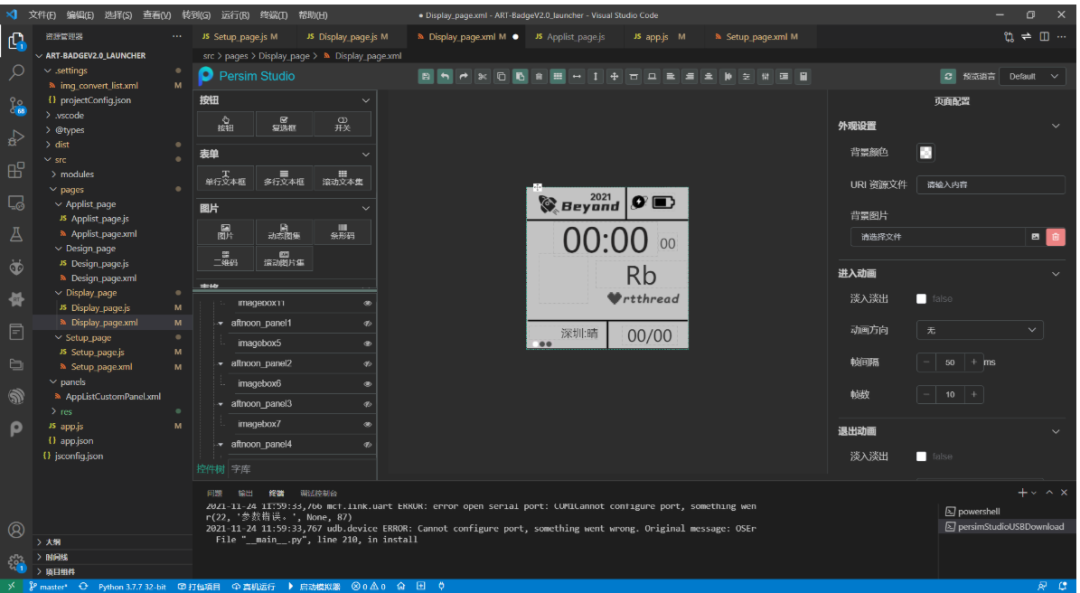

湃新os设计器

BLE 使用的是 RealTek  自带的蓝牙协议栈,通过 BSAL 抽象层进行管理,BSAL (Bluetooth Stack Abstract Layer)软件包是由 RT-Thread 针对不同 蓝牙协议栈接口实现的,目前支持的协议栈有:nimble,realtek 等协议栈。

Audio (音频)设备是嵌入式系统中非常重要的一个组成部分,负责音频数据的采样和输出。Audio 设备通常由数据总线接口、控制总线接口、音频编解码器(Codec)、扬声器和麦克风等组成。

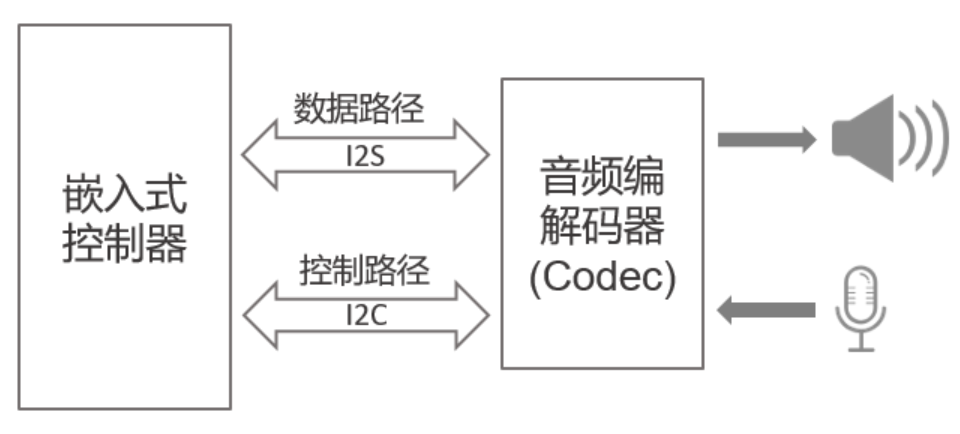

嵌入式音频系统组成

RT-Thread Audio 设备驱动框架是 Audio 框架的底层部分,主要负责原生音频数据的采集和输出、音频流的控制、音频设备的管理、音量调节以及不同硬件和 Codec 的抽象等。在本系统中就将蜂鸣器设备注册到了 Audio 框架中,从而实现对蜂鸣器的开、关、音乐的解码、播放功能。

EMQ 消息队列具有以下功能:

  • 支持一发多收。一个生产者生产消息可被多个消费者使用

  • 支持多个消息绑定。一个消费者可以绑定多个不同的通道,接收不同生产者发送的消息。

  • 发布消息系统开销小,效率高。

  • 不同模块间低耦合。

  • 超轻量级的整数类型消息

  • 全链路可达

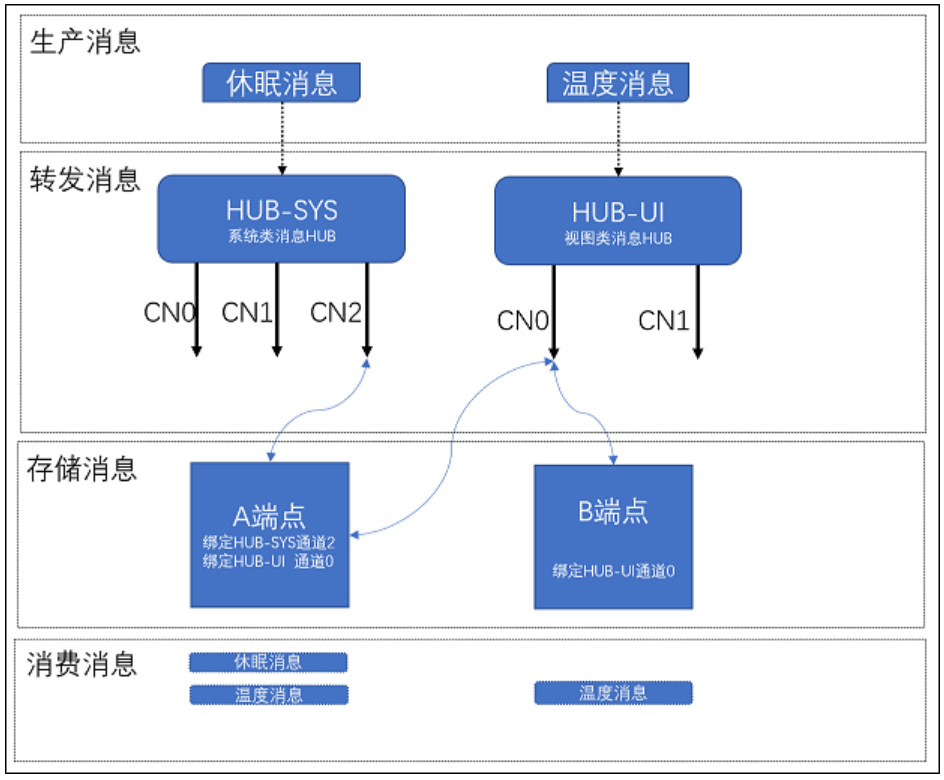

EMQ 运作原理

DCM 数据缓存管理框架主要功能特性:

  • 支持 Value Change 模型

  • 支持存取任意类型数据

  • 支持多实例功能,解耦不同模块间数据处理;

  • 全链路打通,JS 与 C 均能访问同一内存池

  • 支持订阅发布模型,可用于消息推送和通知

  • 支持数据持久化保存功能;

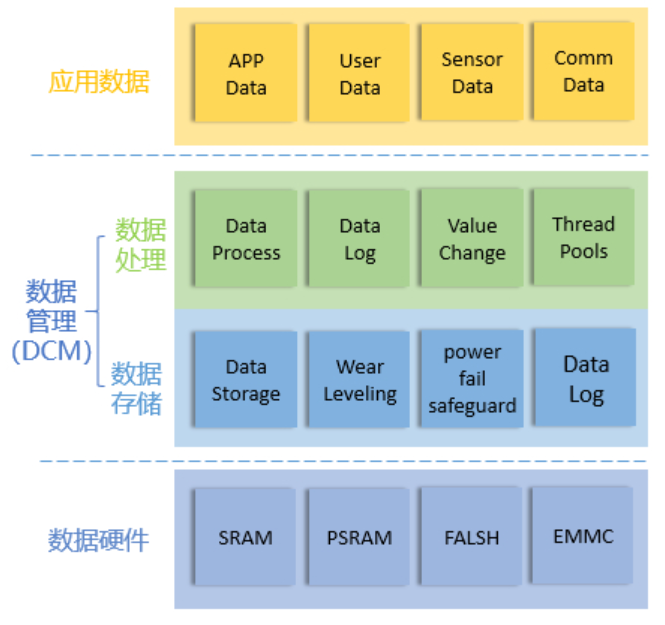

dcm_framework

在本项目中,像一些参数需要数据持久化存储、js 端对 adc 采集电量数据的监听、获取屏幕亮度,小程序推送的信息等等都是用到了 dcm 组件。

结束语

看到这里你是不是对今年的电子胸牌产生了更多的期待呢?那么告诉大家一个好消息,到场参会人人都可以领取电子胸牌哦~

不论风云变幻,RT-Thread通过不断迭代和生态的完善,与开发者共成长。Beyond.RDC 2021,我们在深圳等你!

快来报名参会领取属于你的电子胸牌 V2.0 吧!

↓↓↓↓↓↓


报名二维码




👇 阅读原文报名开发者大会
