STM32嵌入式一：通过定时器实现按键消抖、长按、短按和双击

一、通过CubeMX配置并创建项目

1、首先在STM32CubeMX主界面通过菜单栏"File"-"New Project"进入项目芯片选型界面；

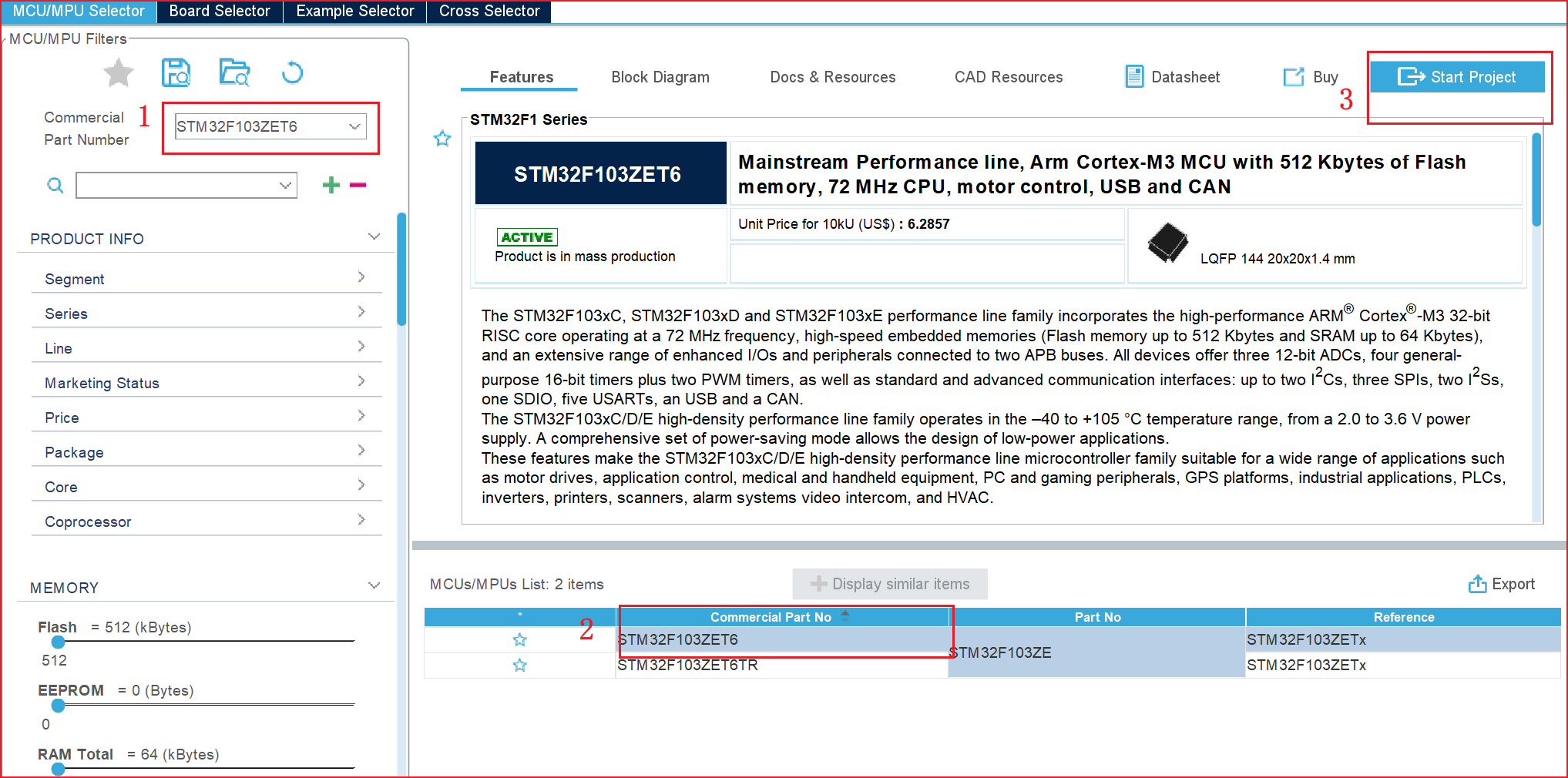

2、输入开发板对应芯片型号并选择芯片，开始项目；（本实验使用的开发板芯片型号是STM32F103ZET6，你需要根据自己开发板的芯片选择对应型号进行项目创建）

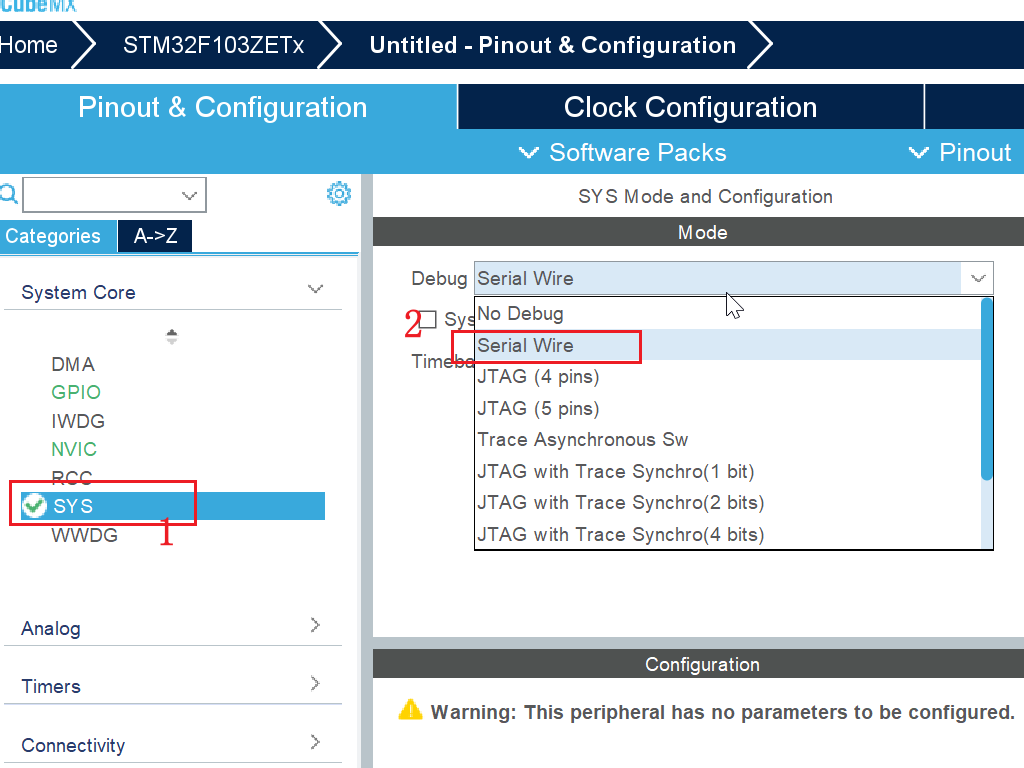

3、进行系统Debug调试方式配置：Debug方式选择SWD（Serial wire debug）；

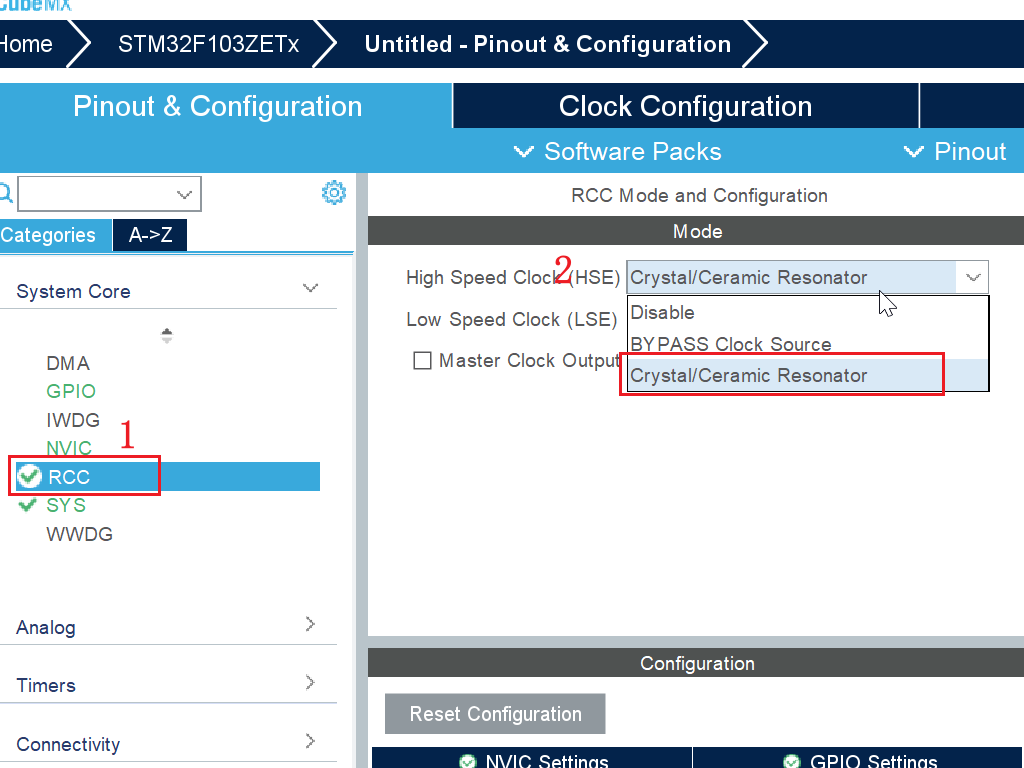

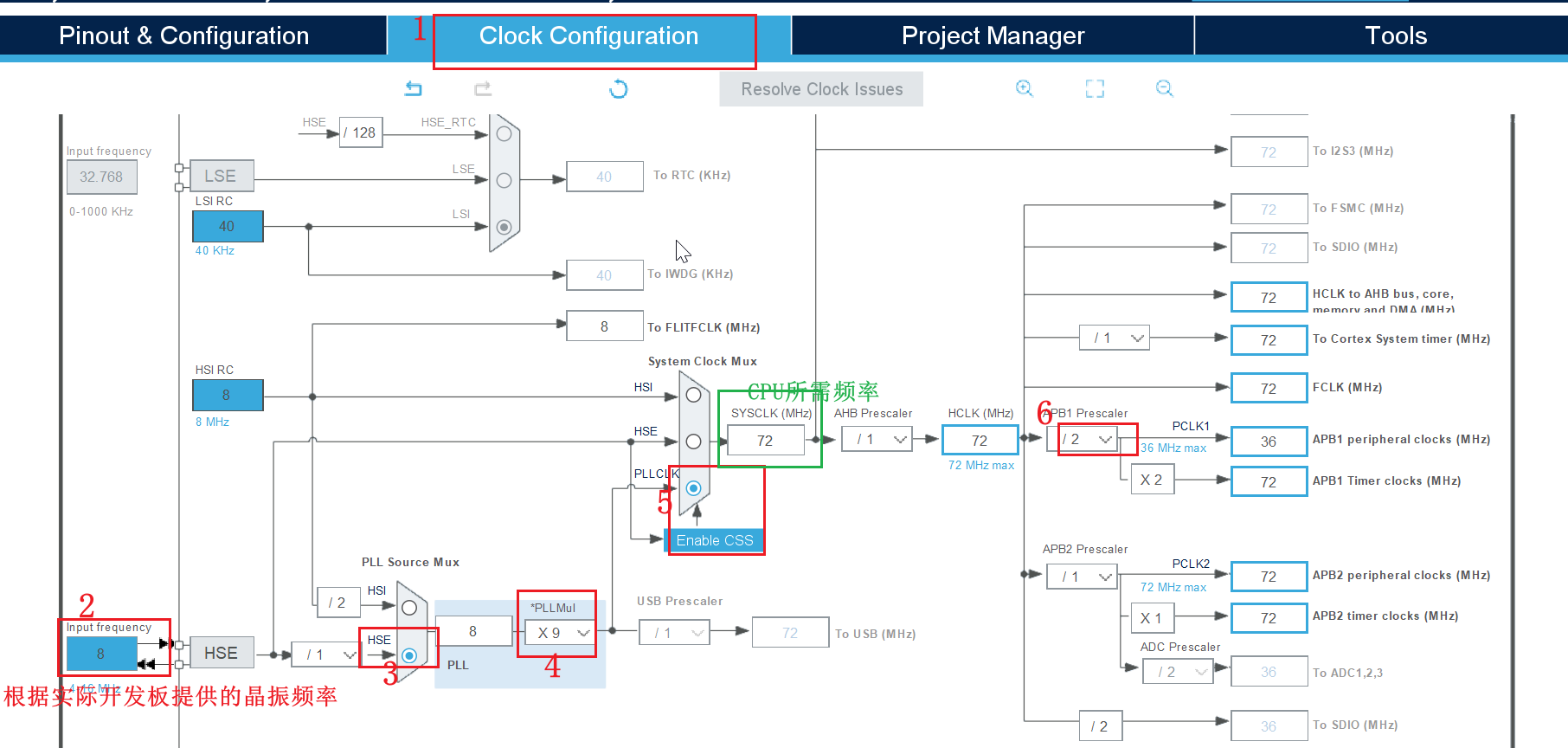

4、进行RCC时钟树的配置：高速外部时钟（HSE）时钟源选择外部晶振；低速外部时钟（LSE）一般在项目需要使用RTC实时时钟时开启，本项目中不需要开启；本实验选择的STM32F103ZET6芯片CPU所需时钟频率是72MHz，在RCC时钟树配置时需要通过锁相环倍频器（PLLCLK）将系统时钟（SYSCLK）配置成72MHz，你需要根据自己芯片CPU所需频率进行配置。

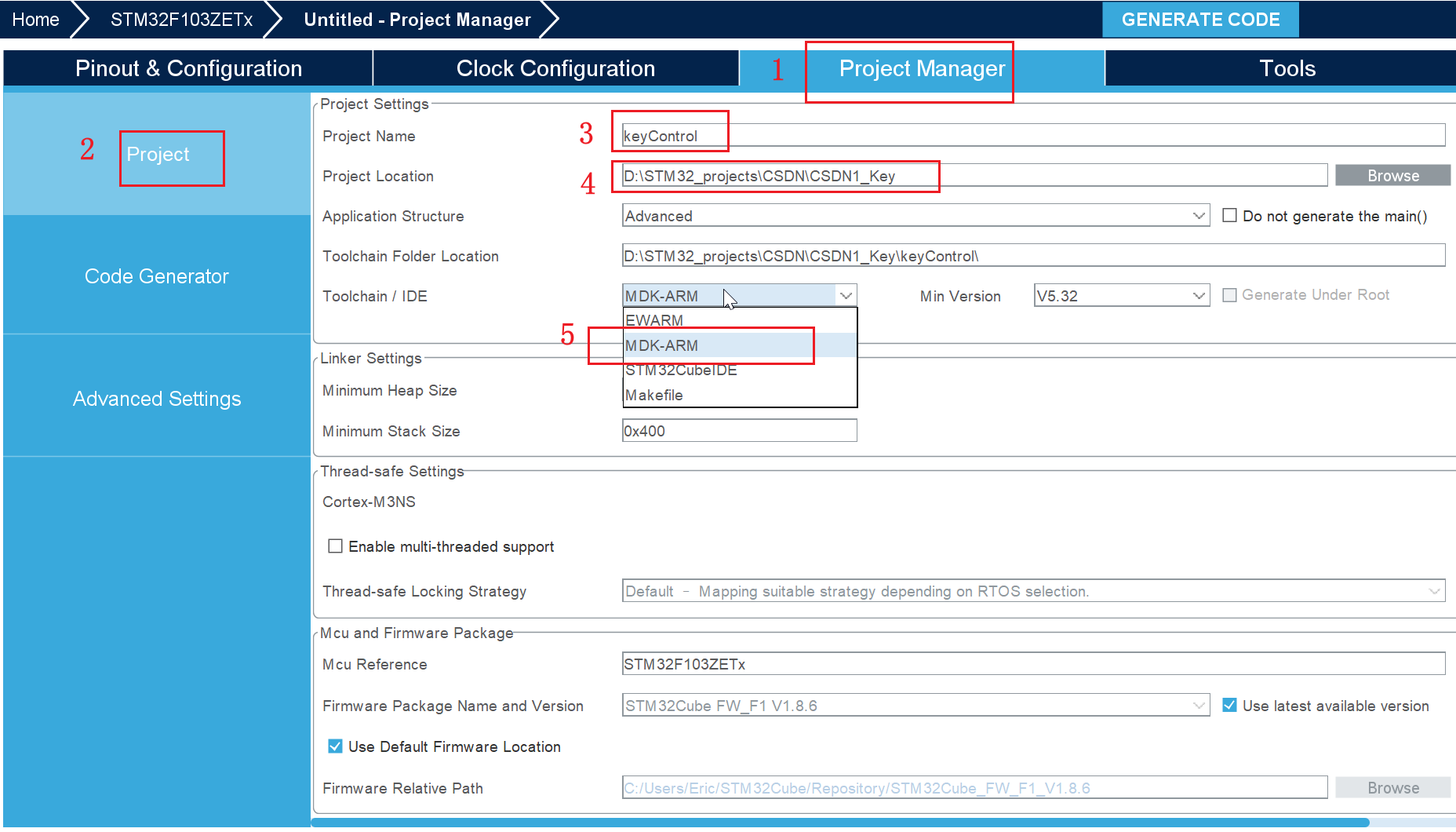

5、进行项目输出管理配置：设置项目名称、存放位置和开发环境；进行项目代码生成的个性化配置，最后输出项目。

输出项目时可能会提示没有下载此项目依赖的资源包，点击下载即可；生成项目之后先拒绝打开，在CubeMX中继续进行按键功能的配置。

二、配置按键所需的定时器

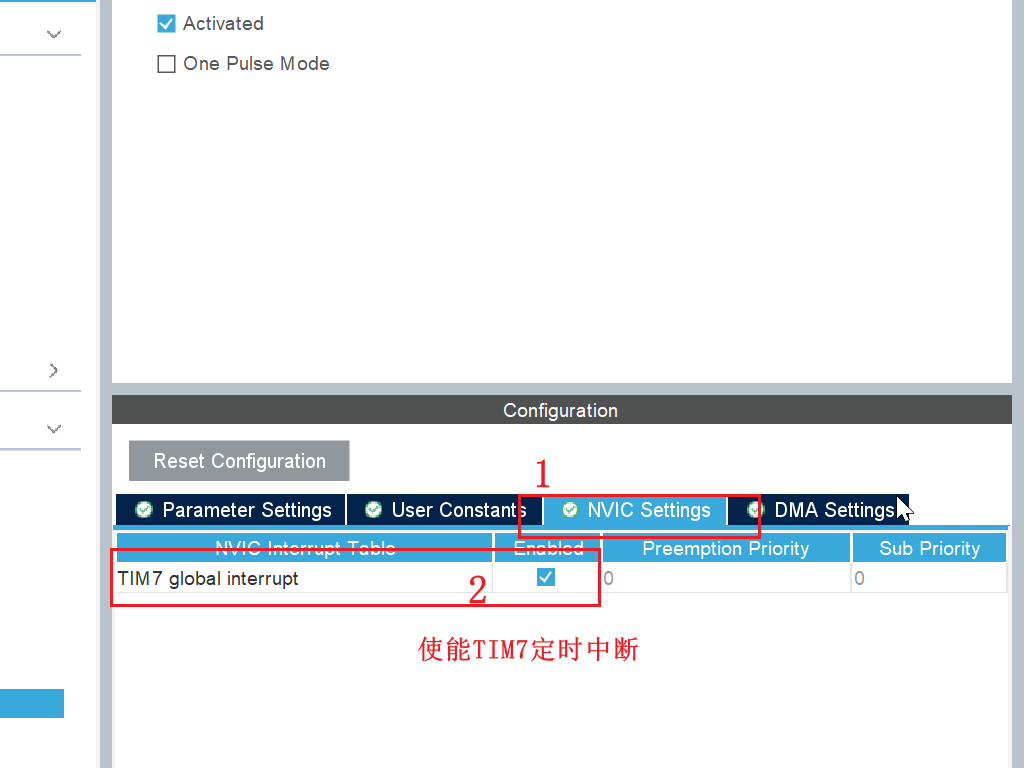

本实验选择基本定时器TIM7来完成按键功能；按键功能采用10ms消抖，所以定时器TIM7周期设置为10ms，即频率为100Hz；STM32F103ZET6的8个定时器原始时钟频率都是72MHz，所以需要进行分频操作使得定时器频率变为100Hz；同时需要开启TIM7的中断。

三、配置按键引脚

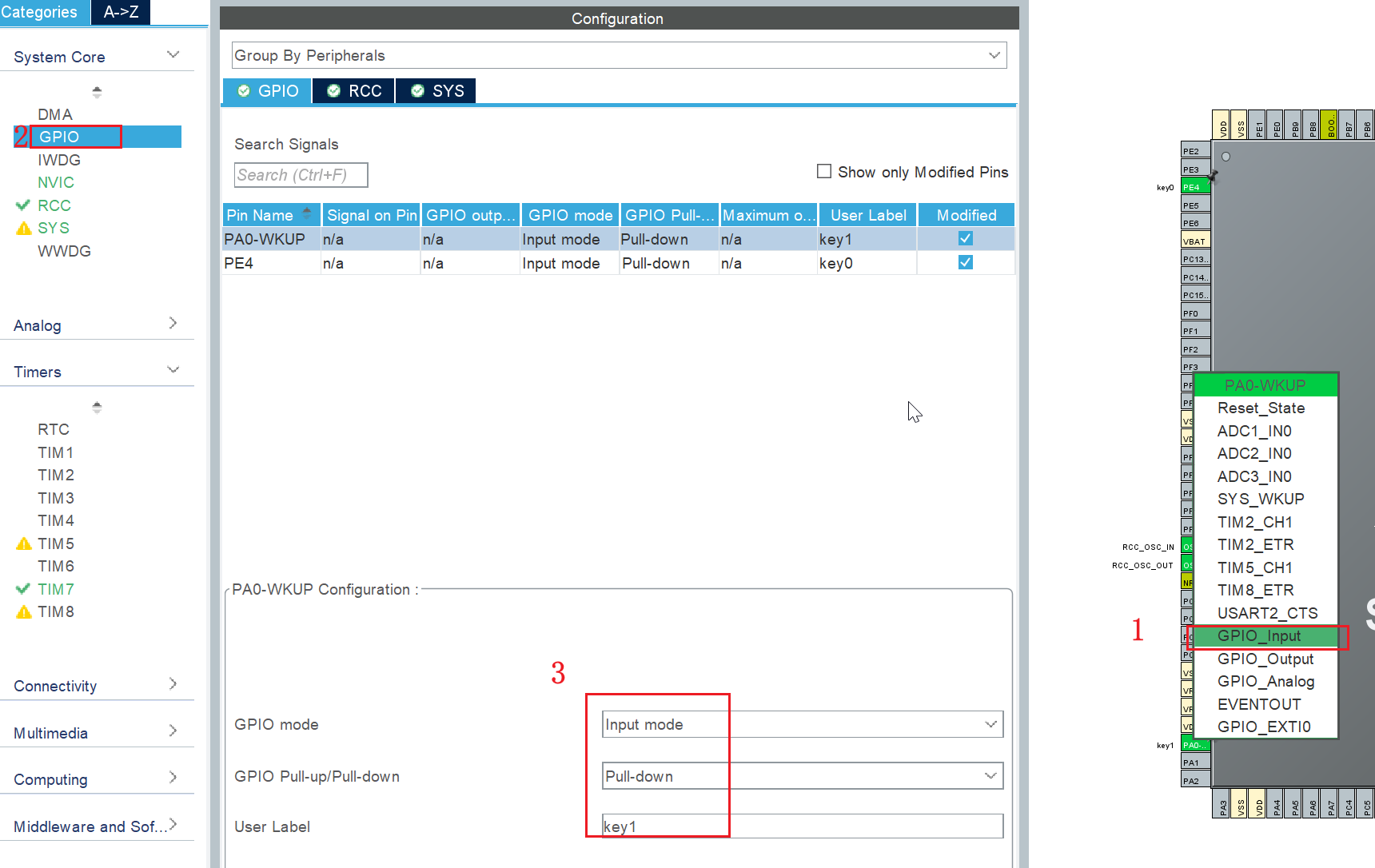

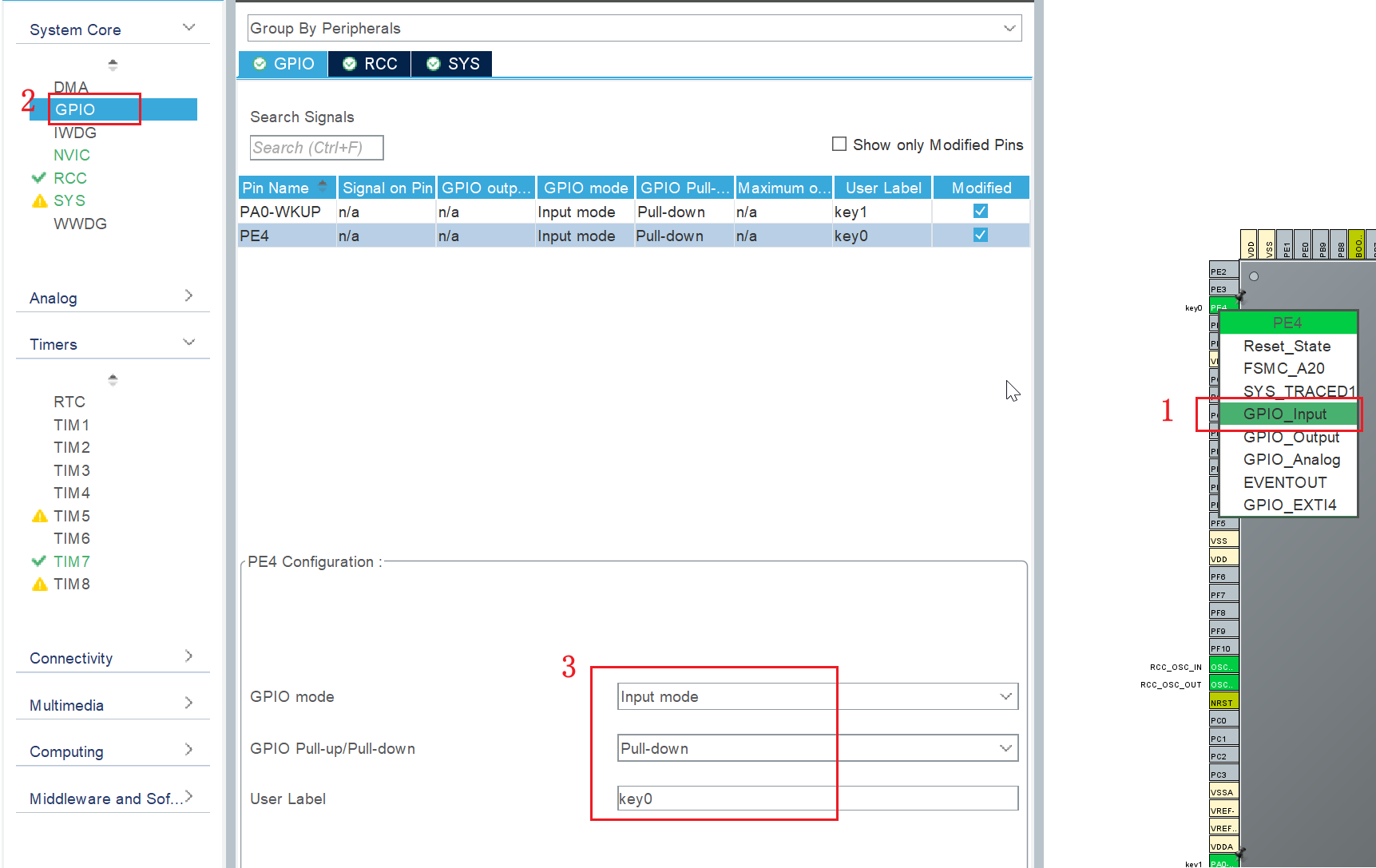

本实验使用两个按键key0和key1，分别对应芯片PE4和PA0引脚；同时由于开发板的这两个按键“共阳极”，按下时传给引脚的是高电平，所以需要配置PE4、PA0引脚为“下拉输入”。

再次点击"generate code"按钮更新图形化配置的初始化代码。

四、按键功能代码编写

1、创建按键功能文件

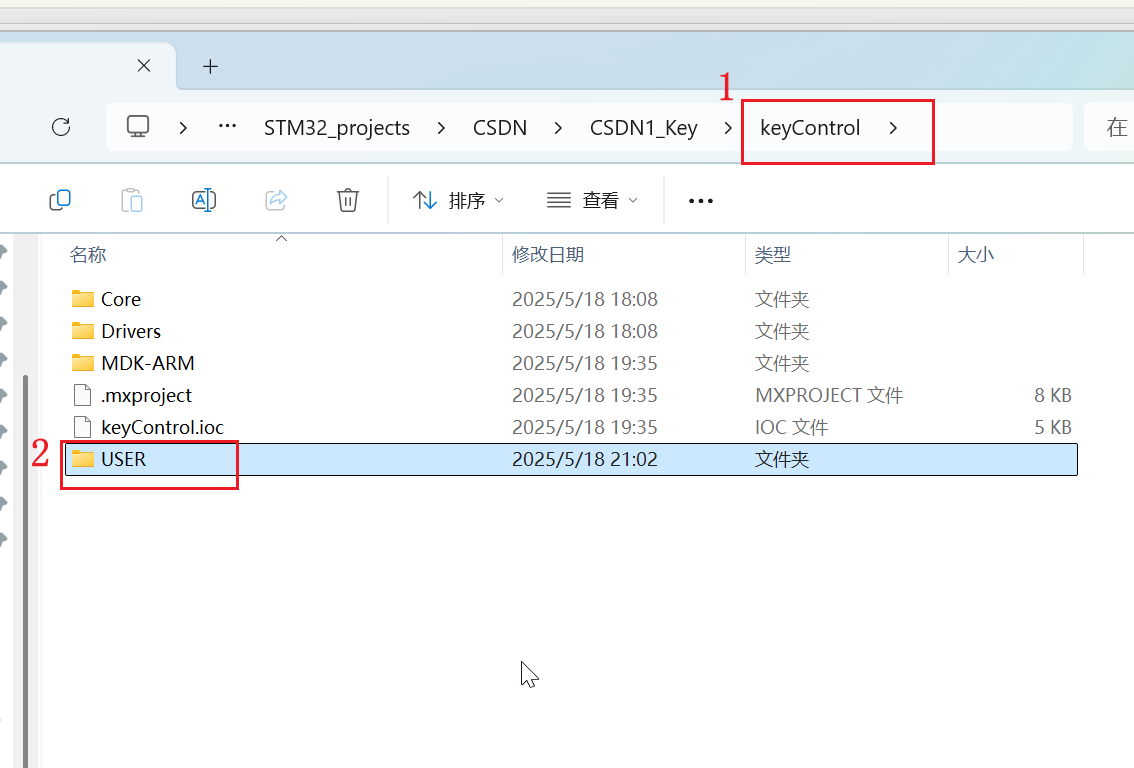

1、在项目文件夹中新建一个"USER"文件夹用来存放用户自己编写的代码，这里用来存放按键功能代码；并在USER文件夹中创建两个文件"key_user.h"、“key_user.c”；

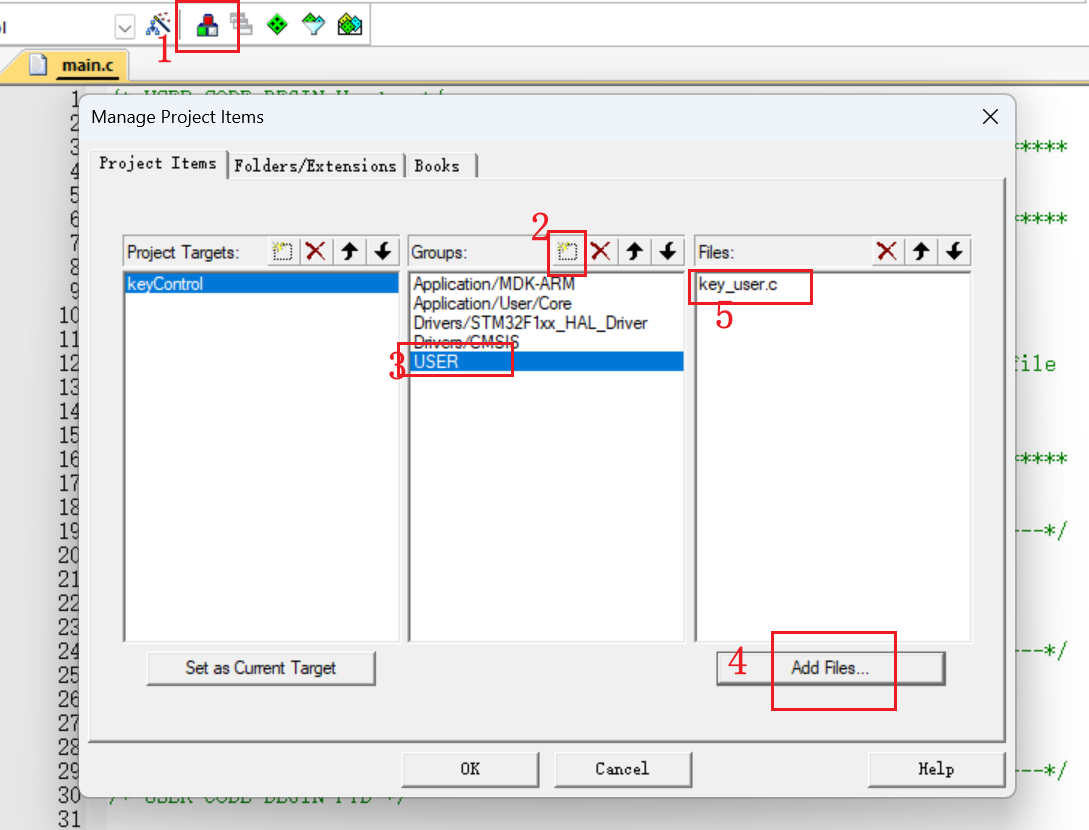

2、使用Keil软件打开项目文件夹中"MDK-ARM"文件夹下的".uvprojx"文件，在keil中创建一个同名的"USER"文件夹，并将上一步创建的.c文件导入；

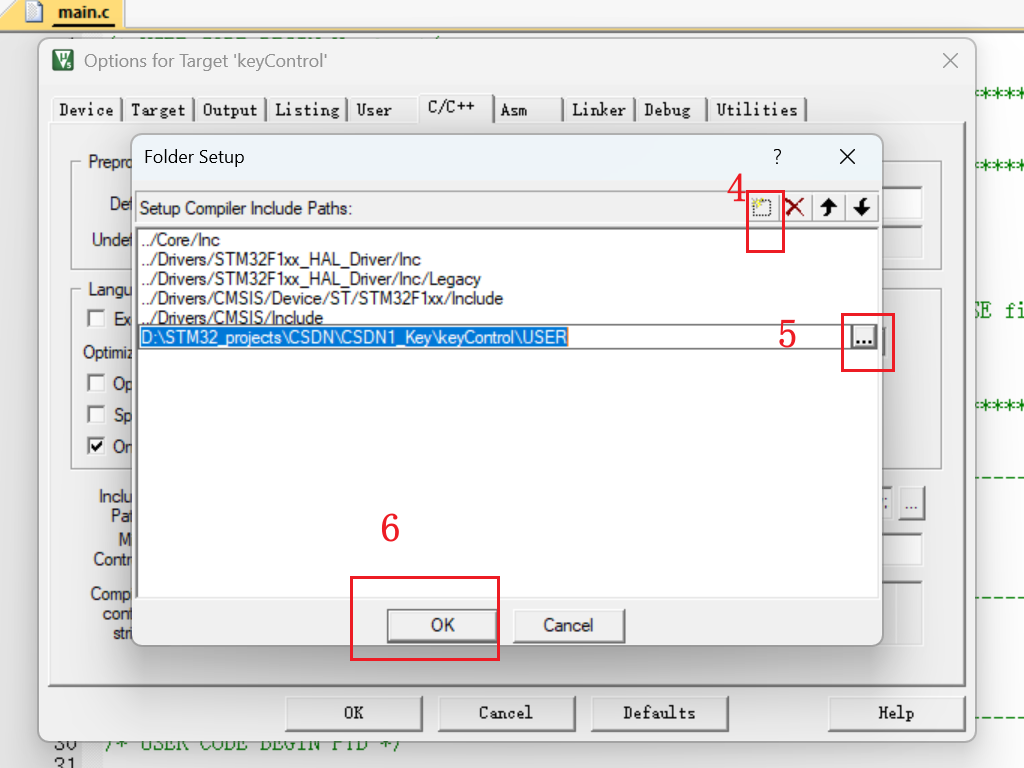

3、同时需要给项目配置C/C++文件包含路径，将之前在项目文件夹中创建的"USER"文件夹包含到此项目中；

2、编写按键功能文件

按键头文件编写

1、在keil中打开USER文件夹中的"key_user.c"文件，在此文件界面右键打开"key_user.h"文件，开始编写按键头文件；
2、头文件需包含cubeMX图形化配置自动生成的main.h文件；

#include "main.h"

3、在头文件中定义一个按键结构体Key_Struct，其成员变量代表一个按键的若干属性标志；

typedef struct{
		uint8_t	  key_status;  //按键状态————共阳极，高电平1表示被按下，0表示松开；共阴极，低电平0表示被按下，1表示松开
		uint8_t	  key_step;     //按键判断步骤变量
	    uint8_t   key_step2;
		uint8_t   key_count;    //长按短按的判断时间变量，按键持续按下时间计时器
	    uint8_t   key_count2;
		uint8_t   key_shortFlag;  //短按标志变量，默认为0，表示没触发；
		uint8_t	  key_longFlag;    //长按标志变量
		uint8_t   key_doubleFlag;  //双击标志变量
}Key_Struct;

4、在头文件中需要将源文件中定义的按键结构体对象（后续会在源文件编写时定义）声明为外部变量；（当源文件里的变量在头文件中声明为外部变量时，其他文件只要包括含此头文件即可直接使用这些变量，不需要在其他文件中再次声明这个外部变量）

extern Key_Struct key[2];  //这里以数组形式创建两个Key_Struct结构体对象/变量，根据用户需要选择要创建的对象个数，即结构体数组大小

按键源文件编写

1、源文件需要包含按键头文件；
2、在源文件中定义一个按键结构体对象数组Key_Struct key[]，数组大小根据你实际需要使用的按键数决定，本实验使用key0、key1两个按键，结构体数组大小为2；

#include "key.h"
Key_Struct key[2];

3、重定义定时器中断回调函数void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)这个"_weak"函数；由于此中断回调函数会被所有定时器中断服务程序调用，所以在此函数内部必须判断是哪个定时器产生的中断，当检测到是TIM7产生的中断时，开始进行按键检测。按键功能检测判断的功能代码如下：

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){
  //此回调函数会被所有TIM定时器中断服务程序调用，即所有tim中断源都会调用它，
  //所以要先判断是哪一个tim定时器中断源触发的
  if(htim->Instance == TIM7){   //基本定时器TIM7周期为10ms,频率为100Hz
  //每隔10ms读取一遍所有按键状态————是否按下
    key[0].key_status = HAL_GPIO_ReadPin(key0_GPIO_Port,key0_Pin);
	key[1].key_status = HAL_GPIO_ReadPin(key1_GPIO_Port,key1_Pin);
    // key[2].key_status = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2);
    // key[3].key_status = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);//.......根据按键个数添加
      //开始for循环轮询判断每个按键情况
      for(uint8_t i = 0; i < 2; i++){
        switch(key[i].key_step){//根据每个按键的step进行对应步骤判断
          case 0: //step0:判断按键是否被按下——————核心点：按键是共阳极还是共阴极！！！！这里是共阳极，按下检测到的是高电平
            if(key[i].key_status == GPIO_PIN_SET){
			  key[i].key_step = 1; //如果被按下，step=1,下一个10ms中断执行下一步，此步相当于10ms消抖
			}else{
			  key[i].key_step = 0; //如果没被按下，step=0,下一个10ms中断依旧执行第一步case0
			}
			break;
          case 1:  //step1:按键消抖————进一步判断按键是否被按下以·进行下一步判断：误触还是确实被按下——长按还是短按
            if(key[i].key_status == GPIO_PIN_SET){
			  key[i].key_count = 0; //依旧被按下，开始预备进行长按计时
			  key[i].key_step = 2;
			}else{
			  key[i].key_step = 0;  //否则，10ms间隔后未检测到按下，说明之前的按下可能是误触，
			}
			break;
          case 2:
		  	if(key[i].key_status == GPIO_PIN_SET){
		      key[i].key_count++;   //按键持续按下时间计时器开始计时
			}else if(key[i].key_status == GPIO_PIN_RESET && key[i].key_count > 150){//按键被松开，且被松开前已持续按下超过150个10ms，即超过1.5秒，判断为长按
    		  key[i].key_longFlag = 1;
			  key[i].key_step = 0;
			}else if(key[i].key_status == GPIO_PIN_RESET && key[i].key_count <= 150){//按键被松开，且被松开前已持续按下不超过150个10ms，即不超过1.5秒，即为一次短按
			  switch(key[i].key_step2){//判断短按还是双击，因为能进到这个条件语句里的一定是一次短按，要判断在一次短按后规定时间内是否又有短按
     		    case 0: //这是一次短按，但不能认为一定是，要通过count2定时器检测是否在此次短按后规定count2个10ms时间内再无短按按下才可认定是短按
				  key[i].key_count2 = 0;
				  key[i].key_step2 = 1;
				  break;
				case 1://能进入此步，说明case0执行过了，即完成一次短按；再进入此步说明又是一次短按，判断为双击
			      key[i].key_doubleFlag = 1;
				  key[i].key_step2 = 0;
				  break;
                default:break;
              }
			  key[i].key_step = 0;
			}
			break;
		default:break;
	  }

      if (key[i].key_step2 == 1){
	  //对单击短按判断，这里count2的比较数值根据用户自己定义，比如两次短按间隔不超过0.5秒记为双击，
	  //则超过0.5秒，即count2超过50个10ms后按键没有按下，记为单击；
	    key[i].key_count2++;
        if(key[i].key_count2 > 50){
          key[i].key_shortFlag = 1;
		  key[i].key_step2 = 0;
        }
      }
	}//for循环结束
  }
}

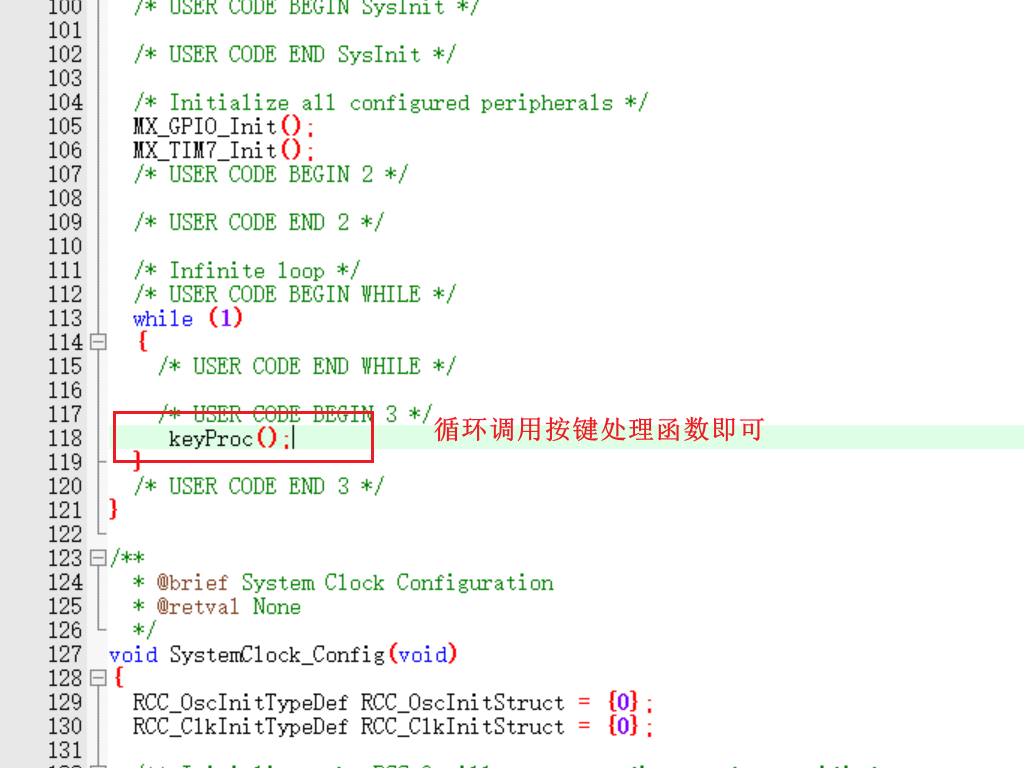

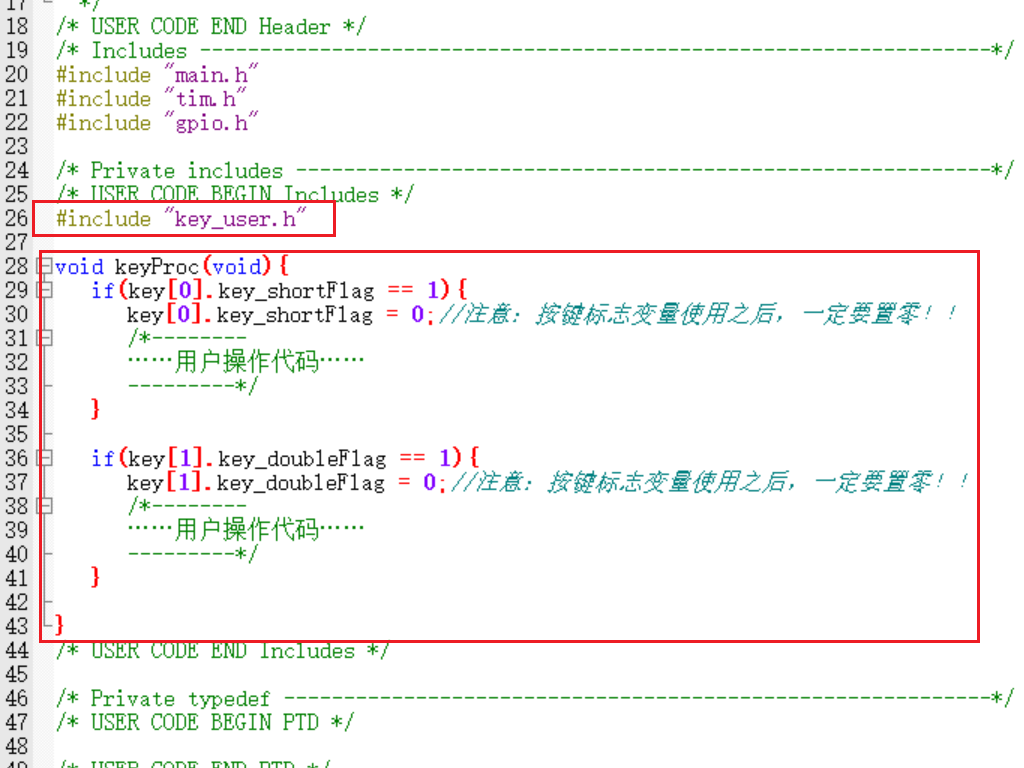

至此，按键功能代码的头文件和源文件编写完成，只需要在main.c文件中包含按键头文件，即可通过按键结构体对象使用对应按键的长、短、双击标志变量来进行后续操作。main.c文件中使用示例：
