SXR1130 dual dsi 配置双屏同步异显

双屏的模式有很多种，本篇文章介绍的是用于AR/VR场景的双目同步异显。

我们使用的是两个规格完全一样的显示屏，分辨率为640*480，RGB565（bpp16），刷新率为60fps。

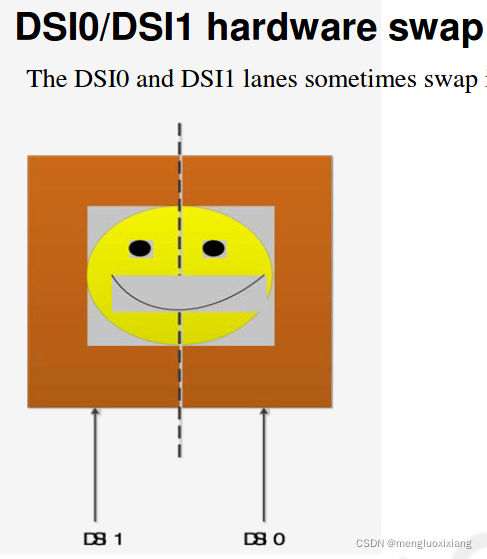

这种方式在显示内容上具有很强的相关性。从上层的角度看只创建了一个buffer（1280*480），硬件上连接了两路mipi dsi，且每路都使用了两lane数据线。SOC上对buffer数据采用的是左右切割的模式，就是说同一张图，左半边用一路mipi dsi传输，同时右半边用另一路mipi dsi传输，如下图：



以下分别从UEFI和kernel两个方面讲讲这种连接的软件配置。

建议优先配置UEFI，因为

①UEFI中的phy timing是自动计算的，这就解决了因为timing不对导致的异常问题。

②UEFI在开机阶段就可以验证屏幕是否正常显示，不用等开机或开机后亮灭屏这么久。

一、UEFI

①在 boot_images/QcomPkg/SDM670Pkg/Library/MDPPlatformLib/MDPPlatformLib.c 中找个高通默认dual dsi video的屏幕配置，这里我选的是Truly_TFT2P2827_E_video_xmldata。

②根据自己实际屏幕参数修改分辨率和porch大小，因为我们要求Vbalnk和Hblank时mipi要在LP模式，且时间要足够长，所以Hblank配置的很大。
