形式化验证算法简介

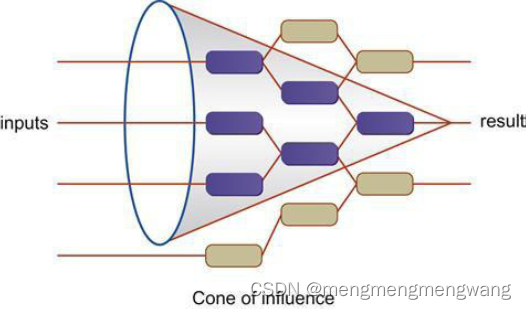

影响锥(Cones of Influence ,COI)

当验证某个模块时，根据某IO的取值，将输入划分为多个case，可以减少验证的复杂程度。例如：当计算单元包含加、乘运算时，通过添加约束（assumptions），将加法case和乘法case分开验证。在验证加法case时，工具只考虑与加法case相关的逻辑代码，与乘法case相关的逻辑代码被忽略。从而影响输入到输出的逻辑呈现出一个像“锥子”一样的结构，因此称为影响锥或逻辑锥。

“从验证起始点到输出结果，影响输出结果的逻辑呈现一个锥形的结构。”

“在验证某个属性时，将不影响结果的逻辑代码在验证过程中忽略，称为影响锥化简。”

布尔表达式化简

布尔逻辑通常可以由一系列的真值表来表示，而RTL代码则包含海量的布尔逻辑，因此布尔表达式化简通常只适合简单逻辑的化简。

主要方法是将表达式化简为析取范式disjunctive normal form (DNF)或主析取范式。

析取范式是由有限个简单合取式构成的析取式。

主析取范式由一个个极小项（特殊的简单合取范式）析取组成，对于简单合取式来说，要想使简单合取式为假，有多种赋值方式，但是要想简单合取式为真只有一种赋值方式（即每个命题变项都为真的情况）。所以我们就只考虑简单合取式成真的情况，简单合取式为真时称为最小项，所以也就有了主析范式的极小项就是原公式的成真赋值一说。

表示A或B，其真值表为：

A	B	Out
0	0	0
0	1	1
1	1	1
1	0	1

也就是说想让out为1，只需判定A是否为1，或者B是否为1.

稍微复杂的示例，表示想要判定输出为1，只需要判定(A^B)为1，或者 判定C为1即可。也就是说判定了某个极小项为真，则该析取范式为真。

化简为析取范式有利于自动化，也有利于搭建FV工具。

适合规模较小的问题。

二进制决策树和二进制决策图
(Binary Decision Tree/Diagram ,BDT&BDD）

推荐讲得好的链接：

二元决策图(Binary Decision Diagrams - BDD) （一） - 知乎 (zhihu.com)

可满足性 (Satisfiability, SAT)

一、P NP NP-Complete问题：

1. 所有可以在多项式时间内求解的判定问题构成P类问题。

判定问题是指输出结果为yes或no的问题，比如：3233是否可以写成两个大于1的数字的乘积？是否存在一条路线有且仅有一次的走过七桥问题的每一座桥？

1. 所有非确定性多项式时间内可解的判定问题构成NP类问题。

NP类问题将问题分为求解和验证两个阶段，问题的求解是非确定性的，无法在多项式时间内得到答案，而问题的验证却是确定的，能够在多项式时间里确定结果。

1. NP中的一类比较特殊的问题，这类问题中每个问题的复杂度与整个类的复杂度有关联性，假如其中任意一个问题在多项式时间内可解的，则这一类问题都是多项式时间可解。这些问题被称为NP完全问题。

二、SAT问题：

1. 在现实生活中，存在着大量的约束可满足性（Constraint Satisfaction Problem，CSP） 问题，这类 CSP 问题在实际生产中存在着广泛的应用。命题逻辑可满足性 （Propositional Satisfiability，SAT）问题是目前研究最为广泛的一类 CSP 问题。
2. SAT 问题是一个经典的判定问题，同样是第一个被证明为 NP 完全的问题。

给定目标布尔表达式：

满足给定约束条件：

问题可以描述为：

证明 !(imp||req)=1 恒成立，真值表为：

即证明以下表达式恒成立(tautology)：

证明以上表达式恒成立，我们需要证明在所有的输入空间{a,b,c}中以上表达式都输出1，因此需要遍历O(2^n)个组合（n表示问题的规模、输入的大小、变量的数目blabla）。

因此，可以从find bug的角度出发，发现counterexample（cex），即证明：

是否存在一个cex，使  (imp||req)=0

即求解如下四个与表达式同时等于0的解，如果没有可满足的解，即没有发现反例，则说明目标现满足要求，即!(imp||req)=1 恒成立。

从而将一个O(2^n)的判定问题，变成了一个O(n)的判定问题。

有界模型检查(Bounded Model Checking，BMC）

RTL中通常包含状态转移逻辑，某一时刻的输入是前面某时刻的输出。如果将这个依赖无限展开，其对应的COI呈现爆炸性增长，极大地增加了验证复杂程度，使其很难被求解。

f(n) = f(n-1)+y(n)

但是通常情况下，为了保证系统的稳定性，这种依赖呈现出一定的周期性，状态转移通常是有限的。

因此BMC的思想是，能否在一个有限的步数n中，考察系统运行的情况，确定性质是否满足。若不能确定性质是否存在，则提高n值，重新进行检验。在每一个检查周期内，BMC问题被转化成SAT问题求解。
