部署基于TUN的LVS负载均衡

部署基于TUN的LVS负载均衡

一、系统资源规划

节点名称	系统名称	CPU/内存	网卡	磁盘	IP地址	OS
LVS	lvs	2C/4G	ens33	64G	192.168.0.10	CentOS7
			tunl0		192.168.0.100
Server1	server1	2C/4G	ens33	64G	192.168.0.11	CentOS7
			tunl0		192.168.0.100
Server2	server2	2C/4G	ens33	64G	192.168.0.12	CentOS7
			tunl0		192.168.0.100
Client	client	2C/4G	ens33	64G	192.168.0.20	CentOS7

二、系统软件安装与设置

如未指定，下述命令在所有节点执行！

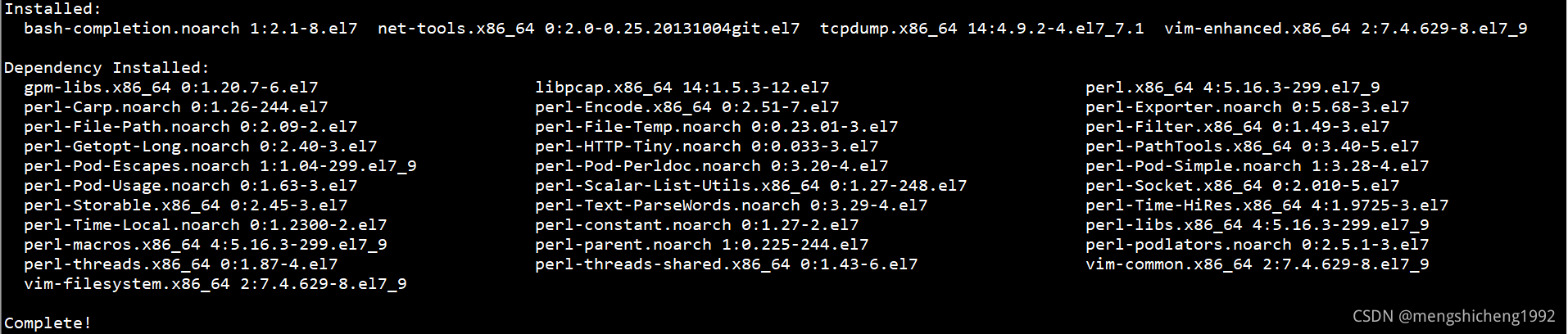

1、安装基本软件

yum -y install vim net-tools tcpdump bash-completion

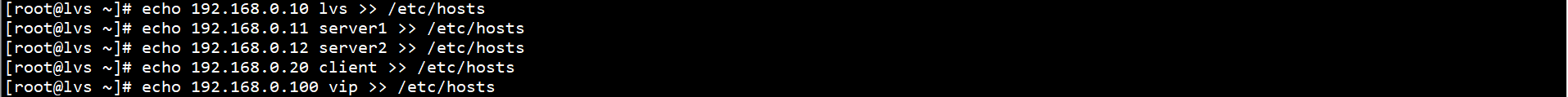

2、设置名称解析

echo 192.168.0.10 lvs >> /etc/hosts
echo 192.168.0.11 server1 >> /etc/hosts
echo 192.168.0.12 server2 >> /etc/hosts
echo 192.168.0.20 client >> /etc/hosts
echo 192.168.0.100 vip >> /etc/hosts

3、设置NTP

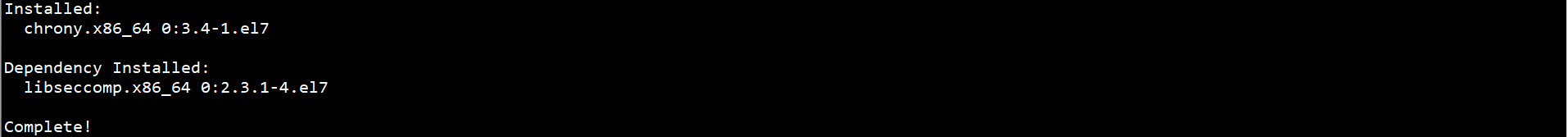

yum -y install chrony

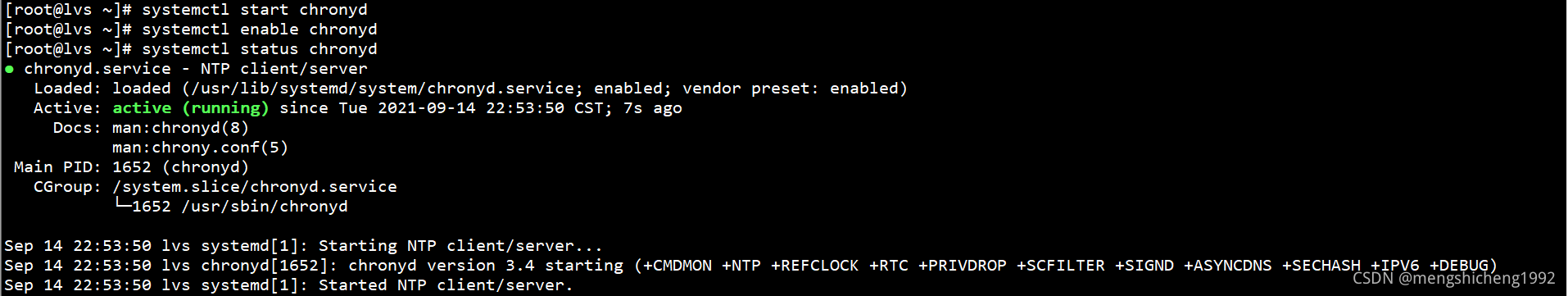

systemctl start chronyd
systemctl enable chronyd
systemctl status chronyd

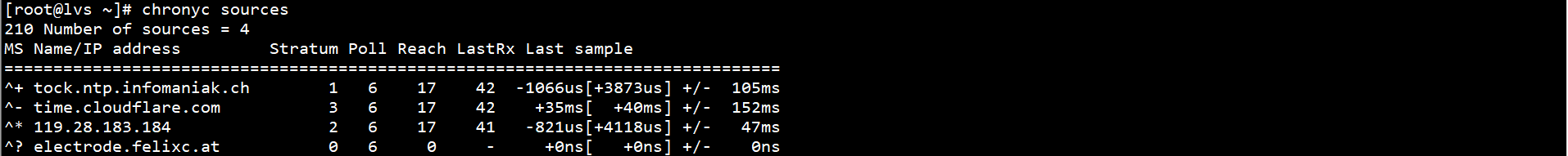

chronyc sources

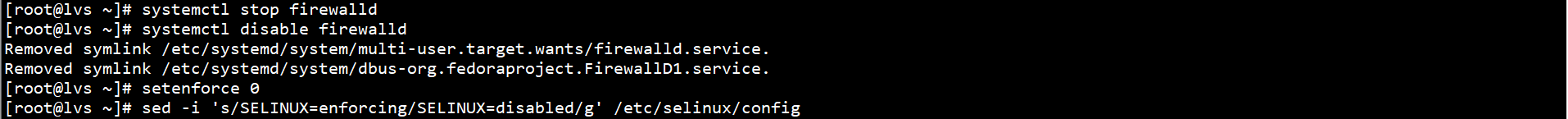

4、设置防火墙、SELinux

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

三、部署基于TUN的LVS负载均衡

1、设置LVS后端服务

在Server节点上加载ipip模块，并设置开机自动加载：

modprobe ipip

echo /usr/sbin/modprobe ipip >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

在Server节点上设置内核参数：

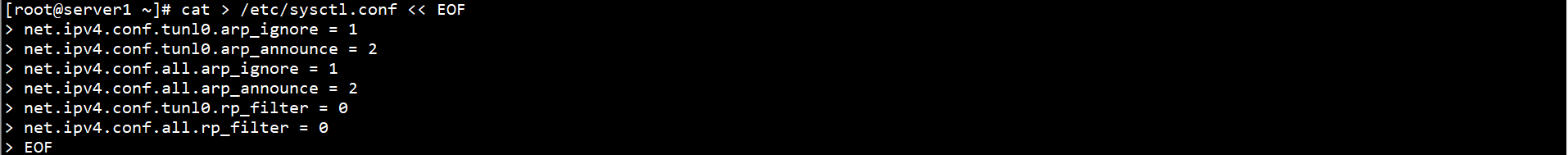

cat > /etc/sysctl.conf << EOF
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0
EOF

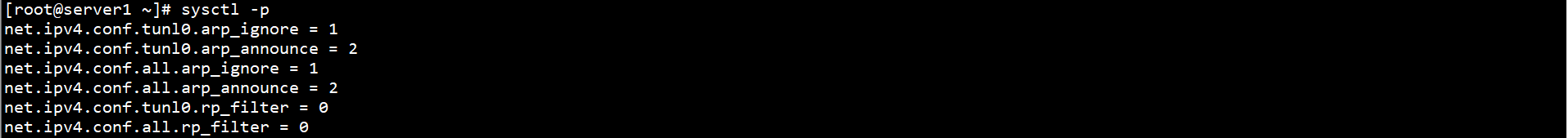

sysctl -p

在Server节点上添加tunl0接口地址，并设置开机自动添加：

ip address add 192.168.0.100 dev tunl0
ip link set up tunl0

echo /usr/sbin/ip address add 192.168.0.100 dev tunl0 >> /etc/rc.local
echo /usr/sbin/ip link set up tunl0 >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

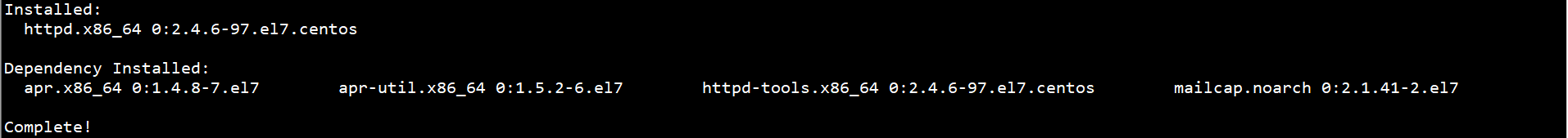

在Server节点上安装httpd：

yum -y install httpd

在Server1节点上配置index文件：

echo Server1 > /var/www/html/index.html

在Server2节点上配置index文件：

echo Server2 > /var/www/html/index.html

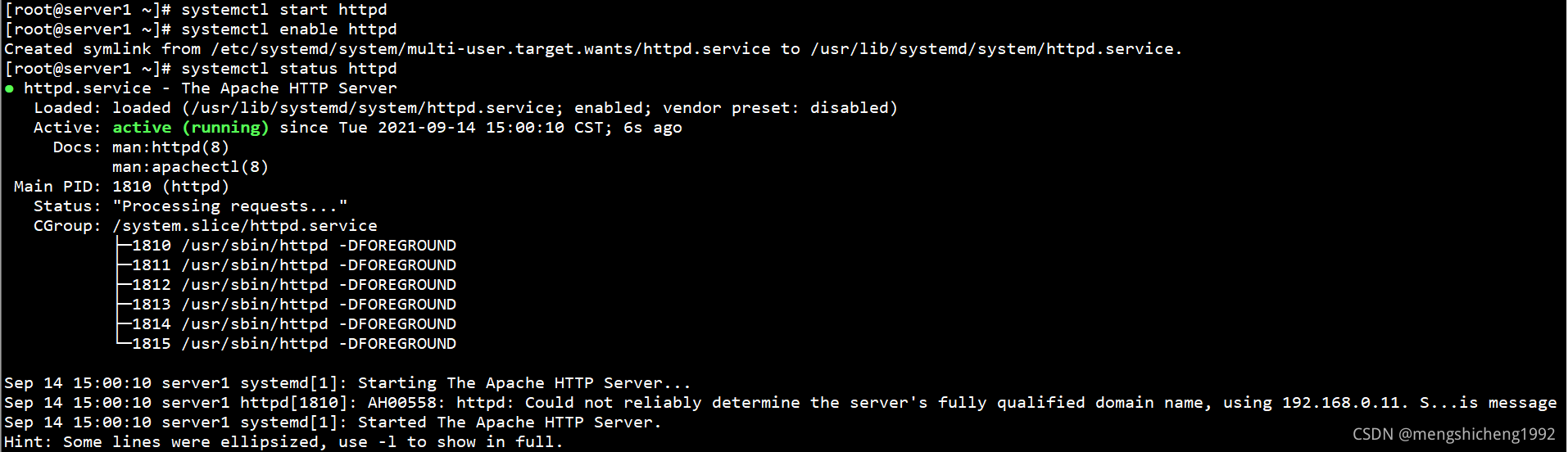

在Server节点上启动Apache，并设置自启动：

systemctl start httpd
systemctl enable httpd
systemctl status httpd

2、设置LVS负载均衡

在LVS节点上安装ipvsadm：

yum -y install ipvsadm

在LVS节点上添加tunl0接口地址，并设置开机自动添加：

ip address add 192.168.0.100 dev tunl0
ip link set up tunl0

echo /usr/sbin/ip address add 192.168.0.100 dev tunl0 >> /etc/rc.local
echo /usr/sbin/ip link set up tunl0 >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

3、设置负载均衡策略

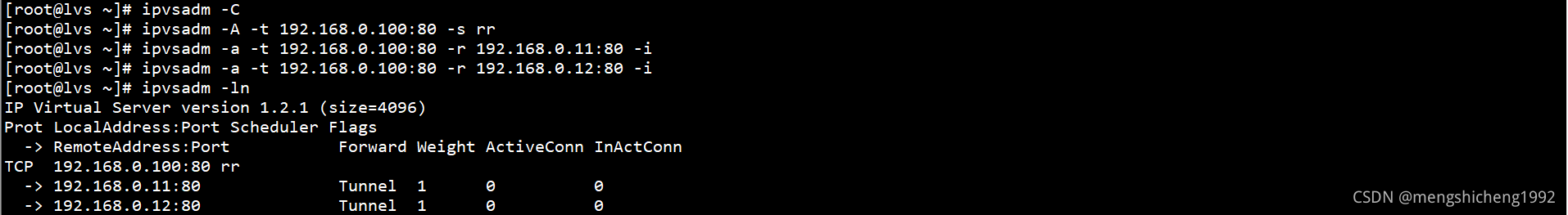

在LVS节点上设置调度策略：

ipvsadm -C
ipvsadm -A -t 192.168.0.100:80 -s rr
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.11:80 -i
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.12:80 -i
ipvsadm -ln

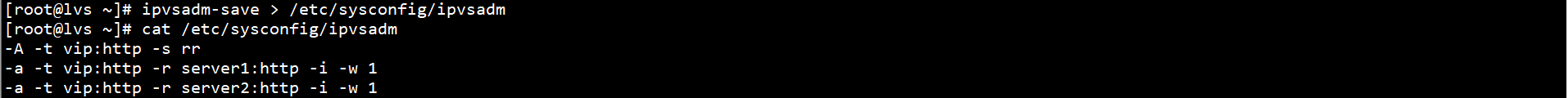

ipvsadm-save > /etc/sysconfig/ipvsadm
cat /etc/sysconfig/ipvsadm

四、验证基于TUN的LVS负载均衡

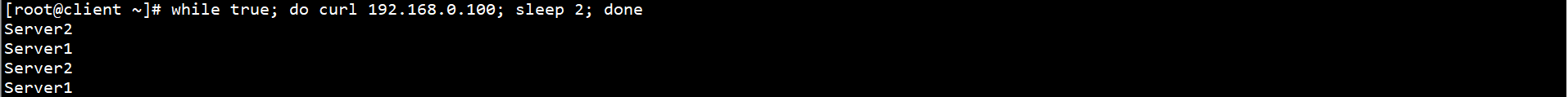

在Client节点上验证调度策略：

while true; do curl 192.168.0.100; sleep 2; done

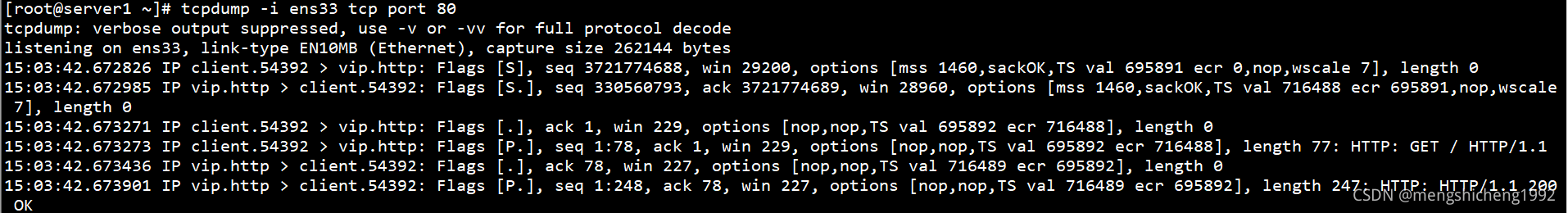

在Server1节点上抓包分析：

tcpdump -i ens33 tcp port 80

客户端访问VIP地址，LVS仅处理数据请求，而让真实服务器响应数据包直接返回给客户端
