029.Powerdesigner显示表的comment和列的comment的方法

一、显示表的 comment

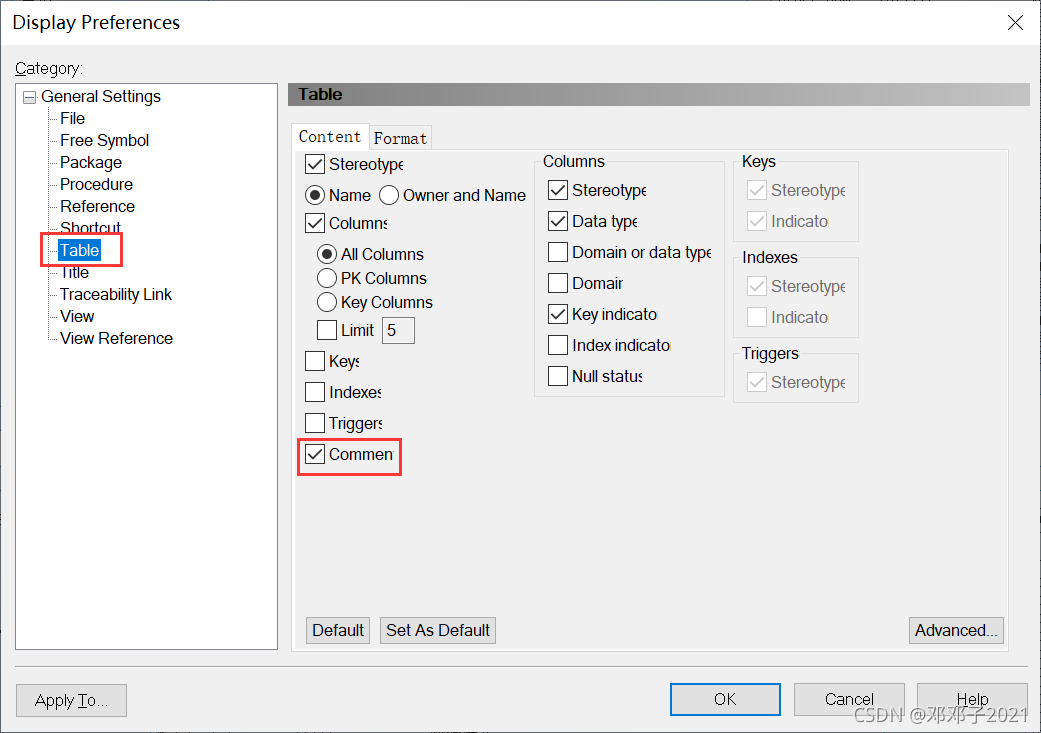

选择菜单 Tools->Display Preferences，选中 “Table”，勾选 “Commen”

二、显示列的 comment

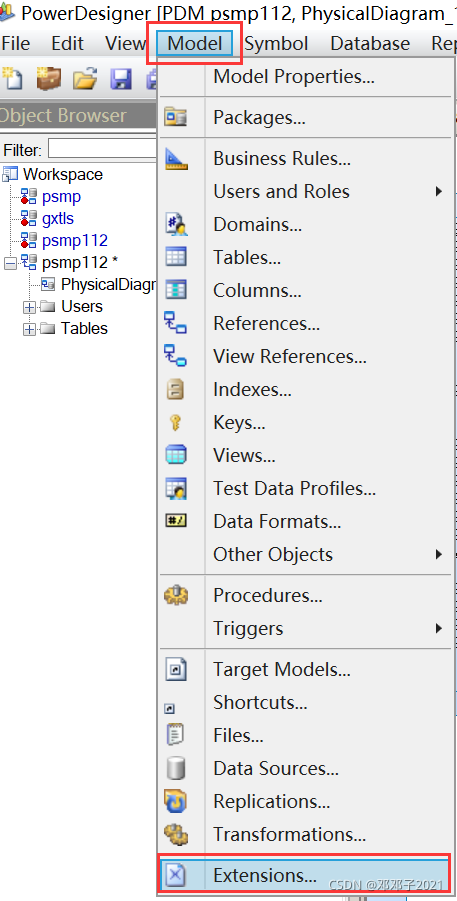

1.选择菜单 Model->Extensions

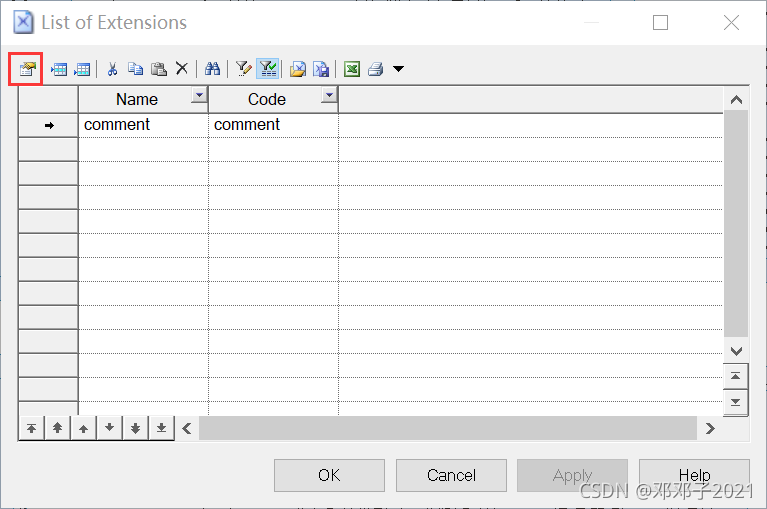

2.插入一行，点击属性

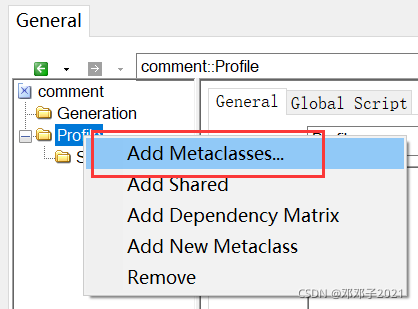

3.鼠标右键点击 “Profile”，点击 “Add Metaclasses…”

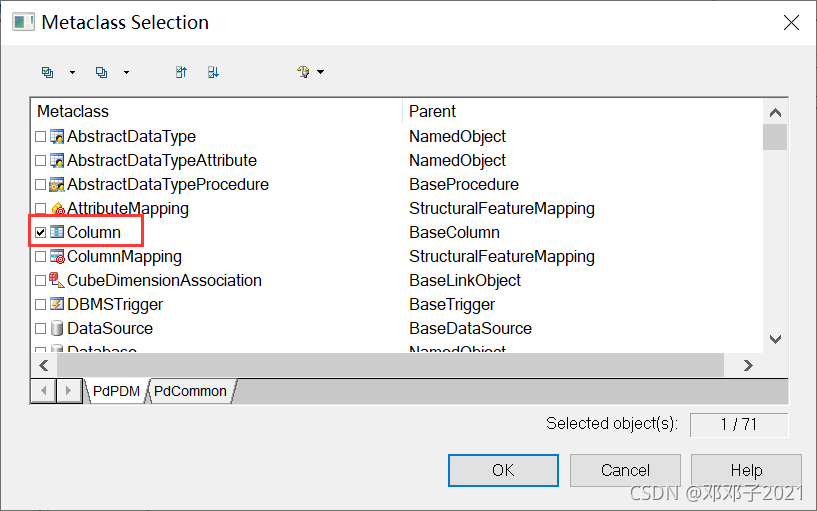

4.选中 “Column”，点击【OK】

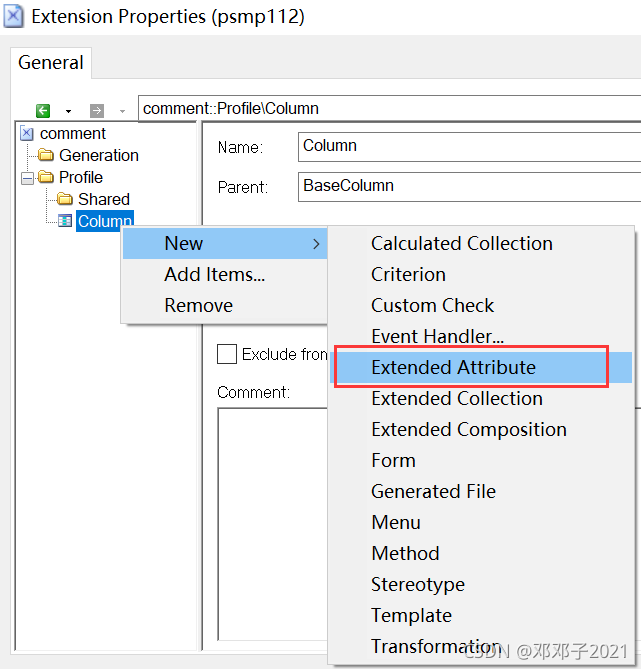

5.鼠标右键点击 “Column”，新建 “Extended Attribute”





6.命名，并选中 String、Computered、Read only（Get method）

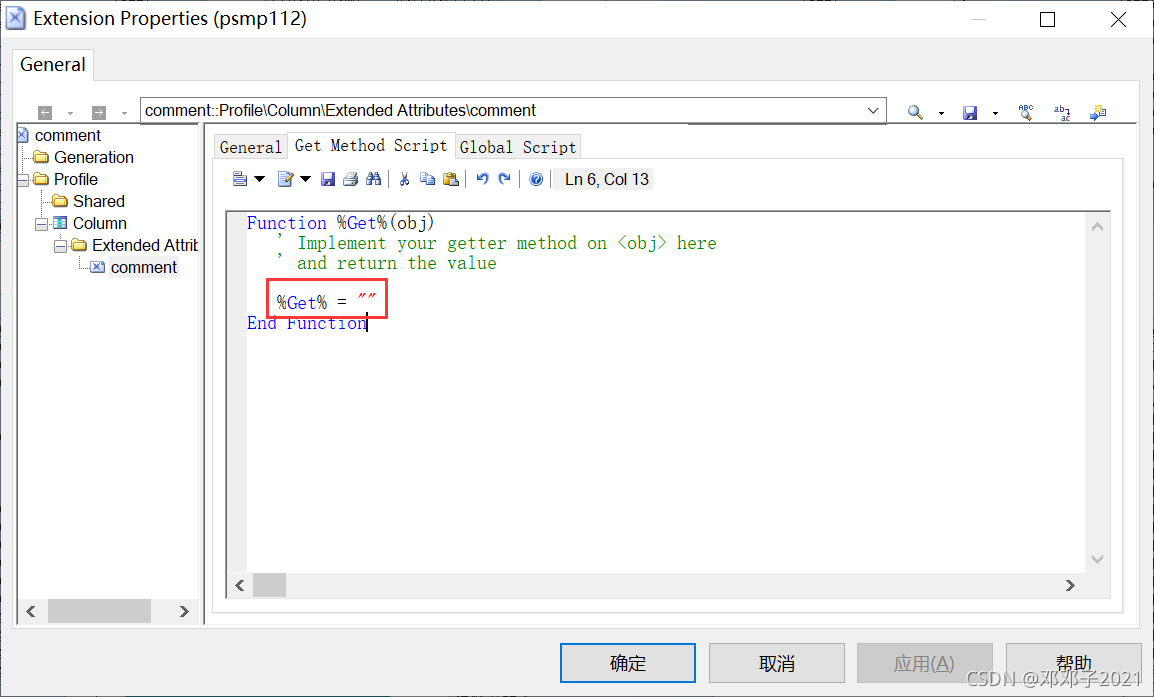

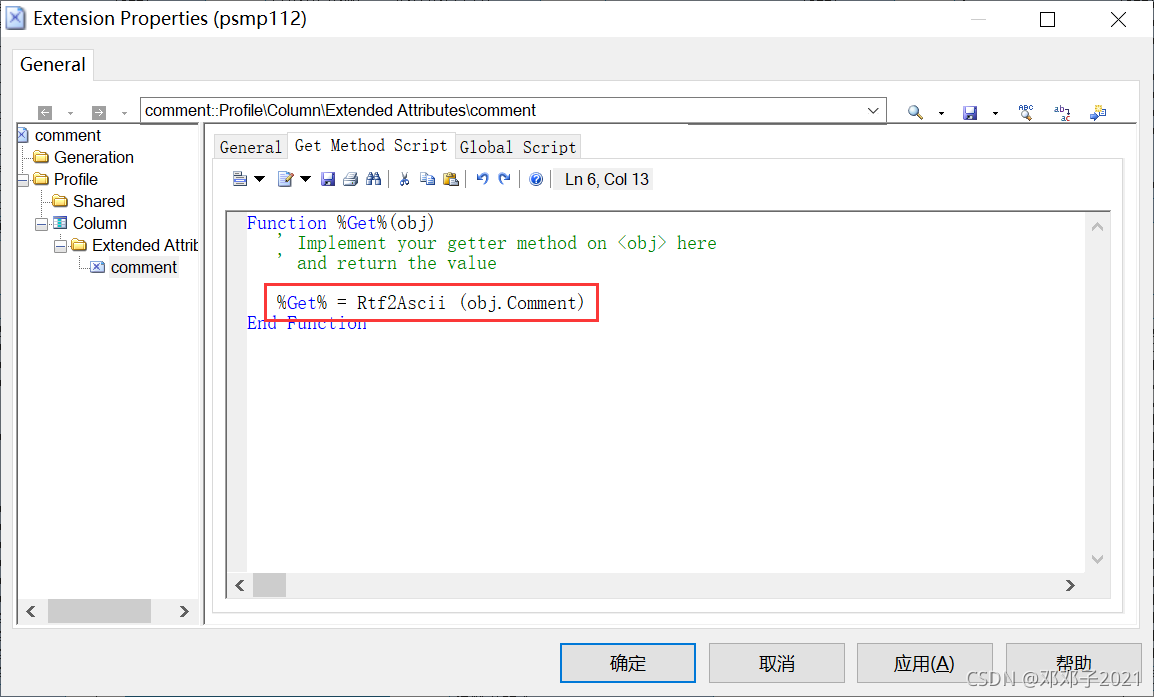

7.切换到 “Get Method Script” 标签，修改%Get%为： %Get% = Rtf2Ascii (obj.Comment)

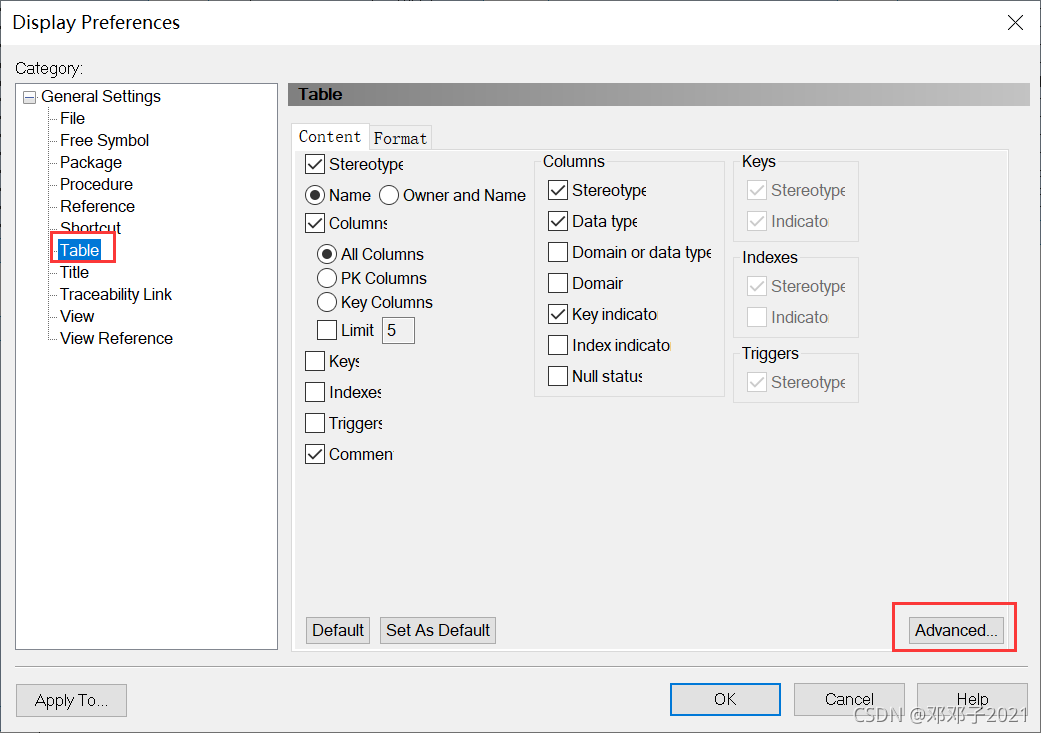

8.选择菜单 Tools->Display Preferences，选中 “Table”，点击 “Advance…”

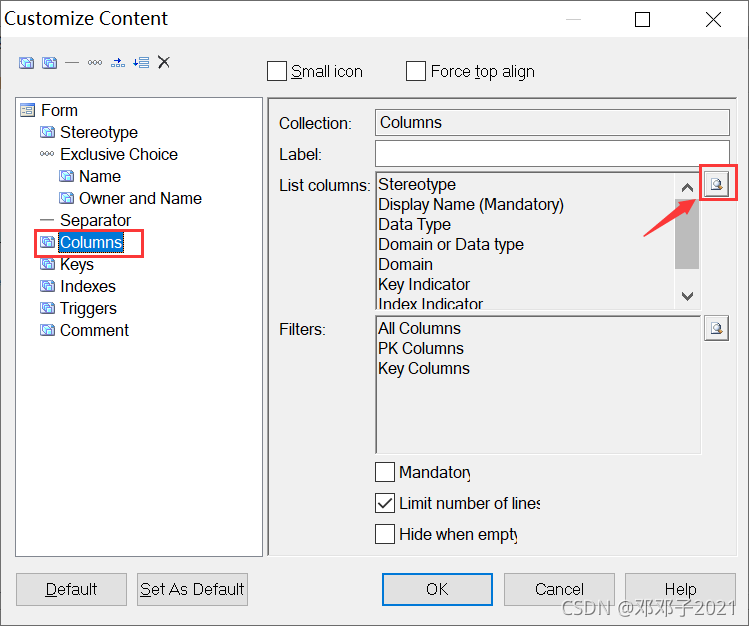

9.选中 “Columns”，点击 list columns 右边的图标

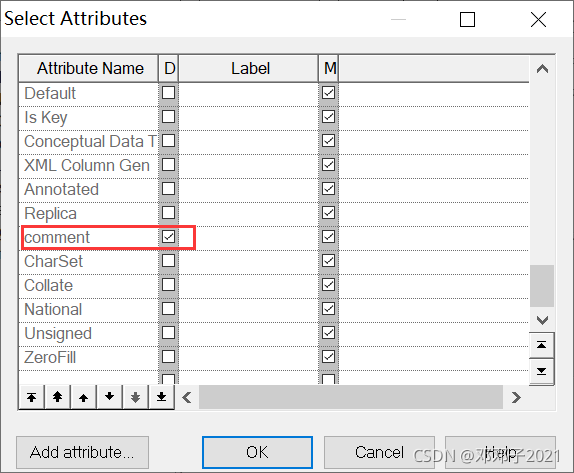

10.勾选 “comment”

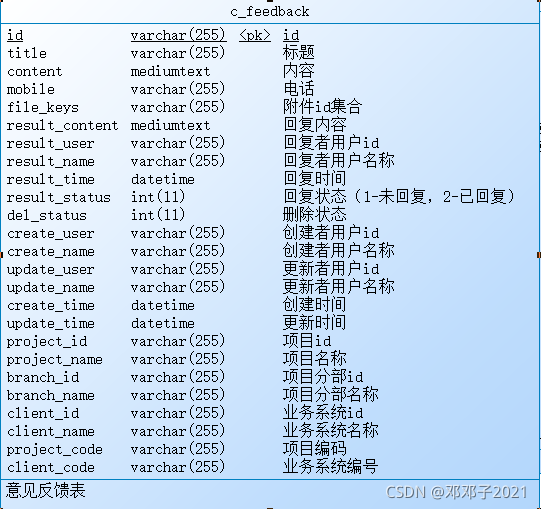

最后显示的效果如下：
