提到数据库索引，我想你并不陌生，在日常工作中会经常接触到. 比如某一个 SQL 查询比较慢，分析完原因之后，你可能就会说“给某个字段加个索引吧”之类的解决方案. 但到底什么是索引，索引又是如何工作的呢？今天就让我们一起来聊聊这个话题吧.

数据库索引的内容比较多，我分成了上下两篇文章. 索引是数据库系统里面最重要的概念之一，所以我希望你能够耐心看完. 在后面的实战文章中，我也会经常引用这两篇文章中提到的知识点，加深你对数据库索引的理解.

一句话简单来说，索引的出现其实就是为了提高数据查询的效率，就像书的目录一样。一本 500 页的书，如果你想快速找到其中的某一个知识点，在不借助目录的情况下，那我估计你可得找一会儿. 同样，对于数据库的表而言，索引其实就是它的“目录”.

索引的常见模型

索引的出现是为了提高查询效率, 但是实现索引的方式却有很多种, 所以这里也就引入了索引模型的概念. 可以用于提高读写效率的数据结构很多, 这里我先给你介绍三种常见、也比较简单的数据结构, 他们分别是哈希表、有序数组和搜索树.

下面主要从使用的角度, 简单分析一下这三种模型的区别.

哈希表是一种以键 - 值（key-value）存储数据的结构，我们只要输入待查找的键即 key，就可以找到其对应的值即 Value。哈希的思路很简单，把值放在数组里，用一个哈希函数把 key 换算成一个确定的位置，然后把 value 放在数组的这个位置.

不可避免地，多个 key 值经过哈希函数的换算，会出现同一个值的情况. 处理这种情况的一种方法是，拉出一个链表.

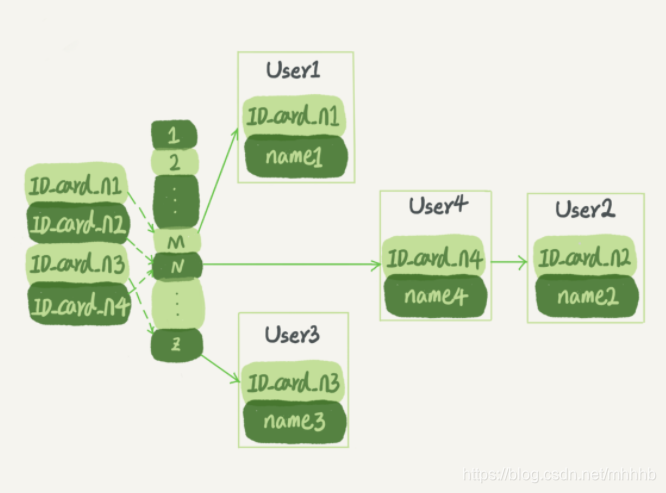

假设，你现在维护着一个身份证信息和姓名的表，需要根据身份证号查找对应的名字，这时对应的哈希索引的示意图如下所示：

图中，User2 和 User4 根据身份证号算出来的值都是 N，但没关系，后面还跟了一个链表. 假设，这时候你要查 ID_card_n2 对应的名字是什么，处理步骤就是：首先，将 ID_card_n2 通过哈希函数算出 N；然后，按顺序遍历，找到 User2.

你可以设想下，如果你现在要找身份证号在[ID_card_X, ID_card_Y]这个区间的所有用户，就必须全部扫描一遍了.

所以，哈希表这种结构适用于只有等值查询的场景，比如 Memcached 及其他一些 NoSQL 引擎.

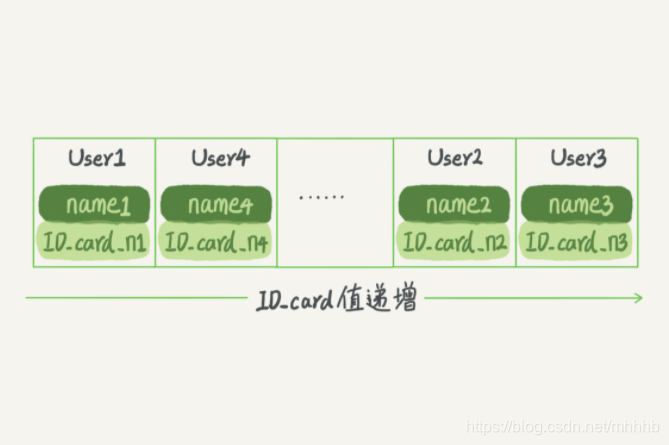

而有序数组在等值查询和范围查询场景中的性能就都非常优秀. 还是上面这个根据身份证号查名字的例子，如果我们使用有序数组来实现的话，示意图如下所示：

这里我们假设身份证号没有重复, 这个数组就是按照身份证号递增的顺序保存的. 这时候如果你要查ID_card_n2对应的名字, 用二分法就可以快速得到, 这个时间复杂度是O(log(N)).

同时很显然，这个索引结构支持范围查询. 你要查身份证号在[ID_card_X, ID_card_Y]区间的 User，可以先用二分法找到 ID_card_X（如果不存在 ID_card_X，就找到大于 ID_card_X 的第一个 User），然后向右遍历，直到查到第一个大于 ID_card_Y 的身份证号，退出循环.

如果仅仅看查询效率，有序数组就是最好的数据结构了. 但是，在需要更新数据的时候就麻烦了，你往中间插入一个记录就必须得挪动后面所有的记录，成本太高.

所以，有序数组索引只适用于静态存储引擎，比如你要保存的是 2017 年某个城市的所有人口信息，这类不会再修改的数据.

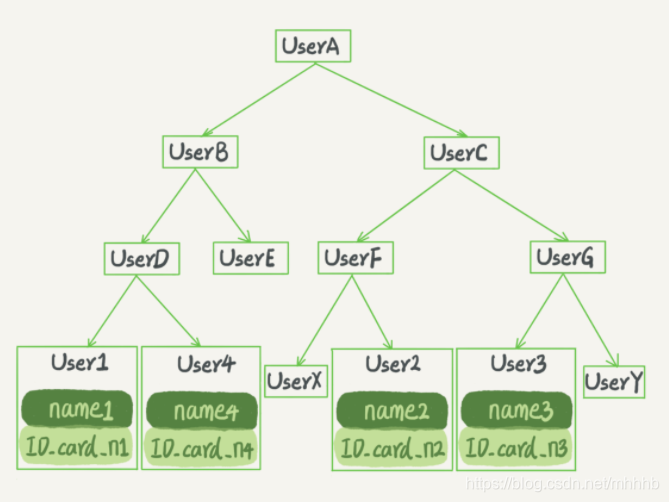

二叉搜索树也是课本里的经典数据结构了。还是上面根据身份证号查名字的例子，如果我们用二叉搜索树来实现的话，示意图如下所示：

二叉搜索树的特点是: 父节点左子树所有结点的值小于父节点的值，右子树所有结点的值大于父节点的值. 这样如果你要查 ID_card_n2 的话，按照图中的搜索顺序就是按照 UserA -> UserC -> UserF -> User2 这个路径得到. 这个时间复杂度是 O(log(N)).

当然为了维持O(log(N))的查询复杂度, 你就需要保持这棵树是平衡二叉树. 为了做这个保证, 更新的时间复杂度也是O(log(N)).

树可以有二叉，也可以有多叉。多叉树就是每个节点有多个儿子，儿子之间的大小保证从左到右递增. 二叉树是搜索效率最高的，但是实际上大多数的数据库存储却并不使用二叉树. 其原因是，索引不止存在内存中，还要写到磁盘上.

你可以想象一下一棵 100 万节点的平衡二叉树，树高 20. 一次查询可能需要访问 20 个数据块. 在机械硬盘时代，从磁盘随机读一个数据块需要 10 ms 左右的寻址时间. 也就是说，对于一个 100 万行的表，如果使用二叉树来存储，单独访问一个行可能需要 20 个 10 ms 的时间，这个查询可真够慢的.

为了让一个查询尽量少地读磁盘，就必须让查询过程访问尽量少的数据块. 那么，我们就不应该使用二叉树，而是要使用“N 叉”树。这里，“N 叉”树中的“N”取决于数据块的大小.

以InnoDB的一个整数字段索引为例, 这个N差不多1200. 这棵树高是4的时候, 就可以存1200的3次方个值, 这已经17亿了. 考虑到树根的数据块总是在内存中的, 一个10亿行的表上一个整数字段的索引, 查找一个值最多只需要访问3次磁盘. 其实, 树的第二层也有很大概率在内存中, 那么访问磁盘的平均次数就更少了.

N叉树由于在读写上的性能优点, 以及适配磁盘的访问模式, 已经被广泛应用在数据库引擎中了.

不管是哈希还是有序数组, 或者N叉树, 它们都是不断迭代、不断优化的产物或解决方案. 数据库技术发展到今天, 跳表、LSM树等数据结构也被用于引擎设计中, 这里我就不再展开了.

数据库底层存储的核心就是基于这些数据模型的. 每碰到一个新数据库, 我们需要先注意它的数据模型, 这样才能从理论上分析出这些数据库的使用场景.

截止到这里, 用了一半的篇幅介绍了不同的数据结构, 以及它们的使用场景, 这是数据库处理数据的核心概念之一, 在分析问题的时候会经常用到. 当你理解了索引的模型后, 就会发现在分析问题的时候会有一个更清晰的视角, 体会到引擎设计的精妙之处.

在MySQL中, 索引是在存储引擎层实现的, 所以并没有统一的索引标准, 即不同存储引擎的索引的工作方式并不一样. 而即使多个存储引擎支持同一种类型的索引, 其底层的实现也可能不同. 由于InnoDB存储引擎在MySQL数据库中使用最为广泛, 所以下面就以InnoDB为例, 分析一下其中的索引模型.

InnoDB的索引模型

在InnoDB中, 表都是根据主键顺序以索引的形式存放的, 这种存储方式的表称为索引组织表. 又因为前面我们提到的, InnoDB使用了B++树索引模型, 所以数据都是存储在B++树中的.

每一个索引在InnoDB里面对应一颗B++树.

假如, 我们有一个主键列为ID的表, 表中有字段k, 并且在k上有索引.

创建表

mysql>CREATE TABLE T(
id INT PRIMARY KEY,
k INT NOT NULL,
name VARCHAR(16),
index (k))engine=InnoDB;

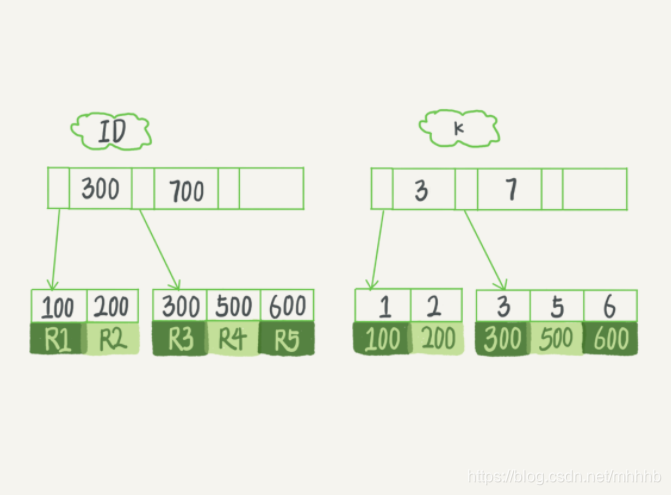

表中R1~R5的(ID,k)值分别为(100,1)、(200,2)、(300,3)、(500,5)和(600,6), 两棵树的示例示意图如下.

从图中不难看出, 根据叶子节点的内容, 索引类型分为主键索引和非主键索引.

主键索引的叶子节点存的是整行数据. 在InnoDB里, 主键索引页被称为聚簇索引(clustered index).

非主键索引的叶子节点内容是主键的值. 在InnoDB里, 非主键索引页被称为二级索引(secondary index).

根据上面的索引结构说明, 我们来谈论一个问题: 基于主键索引和普通索引的查询有什么区别?

• 如果语句是select * from T where ID=500, 即主键查询方式, 则只需要搜索ID这棵B++树;
• 如果语句是select * from T where k=5, 即普通索引方式, 则需要先搜索k索引树, 得到ID的值为500, 再到ID索引树搜索一次. 这个过程称为回表.

也就是说, 基于非主键索引的查询需要多扫描一颗索引树. 因此, 我们在应用中应该尽量使用主键查询.

索引维护

B+树为了维护索引有序性, 在插入新值的时候需要做必要的维护. 以下面这个图为例, 如果插入新的行ID值为700, 则只需要在R5的记录后面插入一个新纪录. 如果新插入的ID值为400, 就相对麻烦了, 需要逻辑上挪动后面的数据, 空出位置.

而更糟的情况是, 如果R5所在的数据页已经满了, 根据B+树的算法, 这时候需要申请一个新的数据页, 然后挪动部分数据过去. 这个过程称为页分裂. 在这种情况下, 性能自然会受影响.

除了性能外, 页分裂操作还影响数据页的利用率. 原本放在一个页的数据, 现在分到两个页中, 整体空间利用率降低大约50%.

当然有分裂就有合并. 当相邻两个页由于删除了数据, 利用率很低之后, 会将数据页做合并. 合并的过程, 可以认为是分裂过程的逆过程.

基于上面的索引维护过程说明, 我们来讨论一个案例:

你可能在一些建表规范里面见到过类似的描述，要求建表语句里一定要有自增主键。
当然事无绝对，我们来分析一下哪些场景下应该使用自增主键，而哪些场景下不应该。

自增主键是指自增上定义的主键, 在建表语句中一般是这么定义的: NOT NULL PRIMARY KEY AUTO_INCREMENT.

插入新纪录的时候不指定ID的值, 系统会获取当前ID最大值加1作为下一条记录的ID值.

也就是说，自增主键的插入数据模式，正符合了我们前面提到的递增插入的场景. 每次插入一条新记录，都是追加操作，都不涉及到挪动其他记录，也不会触发叶子节点的分裂.

而有业务逻辑的字段做主键，则往往不容易保证有序插入，这样写数据成本相对较高.

除了考虑性能外，我们还可以从存储空间的角度来看。假设你的表中确实有一个唯一字段，比如字符串类型的身份证号，那应该用身份证号做主键，还是用自增字段做主键呢？

由于每个非主键索引的叶子节点上都是主键的值. 如果用身份证号做主键，那么每个二级索引的叶子节点占用约 20 个字节，而如果用整型做主键，则只要 4 个字节，如果是长整型（bigint）则是 8 个字节.

显然，主键长度越小，普通索引的叶子节点就越小，普通索引占用的空间也就越小.

所以，从性能和存储空间方面考量，自增主键往往是更合理的选择.

有没有什么场景适合用业务字段直接做主键的呢？还是有的。比如，有些业务的场景需求是这样的：

1. 只有一个索引;
2. 该索引必须是唯一索引;

这就是典型的KV场景

由于没有其他索引, 所以也就不用考虑其他索引的叶子节点大小的问题.

这时候我们就要优先考虑上一段提到的“尽量使用主键查询”原则，直接将这个索引设置为主键，可以避免每次查询需要搜索两棵树.

小结

本篇分析了数据库引擎可用的数据结构，介绍了 InnoDB 采用的 B+ 树结构，以及为什么 InnoDB 要这么选择. B+ 树能够很好地配合磁盘的读写特性，减少单次查询的磁盘访问次数.

由于 InnoDB 是索引组织表，一般情况下建议创建一个自增主键，这样非主键索引占用的空间最小. 但事无绝对，也讨论了使用业务逻辑字段做主键的应用场景.

每一张表其实就是几颗B+树，树结点的key值就是某一行的主键，value是该行的其他数据. 新建索引就是新增一个B+树，查询不走索引就是遍历主B+树.

思考题: 对于上面例子中的 InnoDB 表 T，如果你要重建索引 k，你的两个 SQL 语句可以这么写：

alter table T drop index k;
alter table T add index(k);

如果你要重建主键索引, 也可以这么写:

alter table T drop primary key;
alter table T add primary key(id);

Question: 对于上面这两个重建索引的作法，说出你的理解。如果有不合适的，为什么，更好的方法是什么？

回表只是普通索引才会有的吗？主键和数据放在同一个树中，根据主键查询的时候，就可以直接获得数据了。
那select ＊from table where id＝xx
和select id from table where id＝xx
的效率是一样的吗？（id是主键）

答: 这两个语句是都不用回表了，在“查找行”这个逻辑上是一样的，

但是select *要读和拷贝更多列到server,还要发送更多列给客户端，所以还是select id更快的。
