5G核心网架构及演进

4G-5G核心网架构的演进

![[Pasted image 20250306102616.png]]
讲网元拆解维多个网络功能服务；
网络功能服务剑交互解耦，各网络功能服务间可以根据需求任意通讯，从而优化通讯路径，减少通信转发，提高通信效率；
网络功能服务可以独立扩展，按需编排和分布式部署；
增加NRF，可以实现网络功能服务管理的自动化

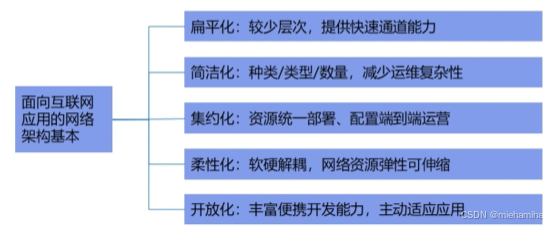

互联网化、开发的设计理念

5G核心网设计颠覆性变化：通过基于服务的架构、切片、CU/DU分离等结合云技术实现面向互联网，网络定制化、开放化、服务化、支撑大流量、大连接和低时延的万物互联需求
==5G核心网架构四大特性技术：CUPS、SBA、控制面重构、网络切片

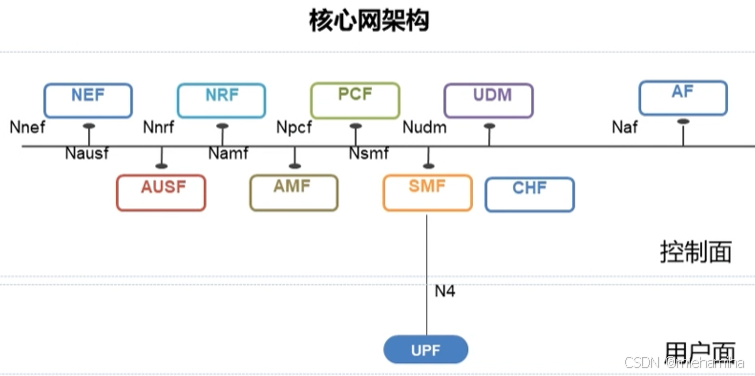

5G核心网架构-基于服务的架构

在这里插入图片描述

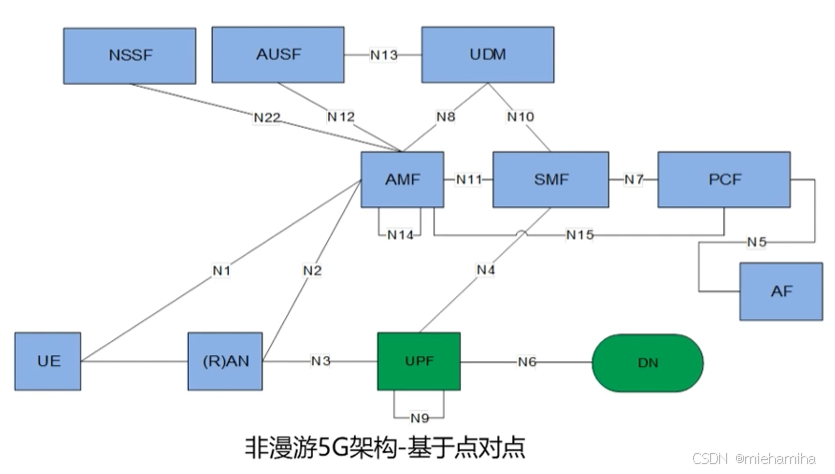

5G核心网架构-基于点对点

在这里插入图片描述

2.2 5G核心网主要特性

CUPS(控制与用户面分离)

目的

网络用户面既可灵活部署于核心网（中心数据中心），也可以不属于接入网（边缘数据中心），最终实现可分布式部署
![[Pasted image 20250307091450.png]] 在这里插入图片描述

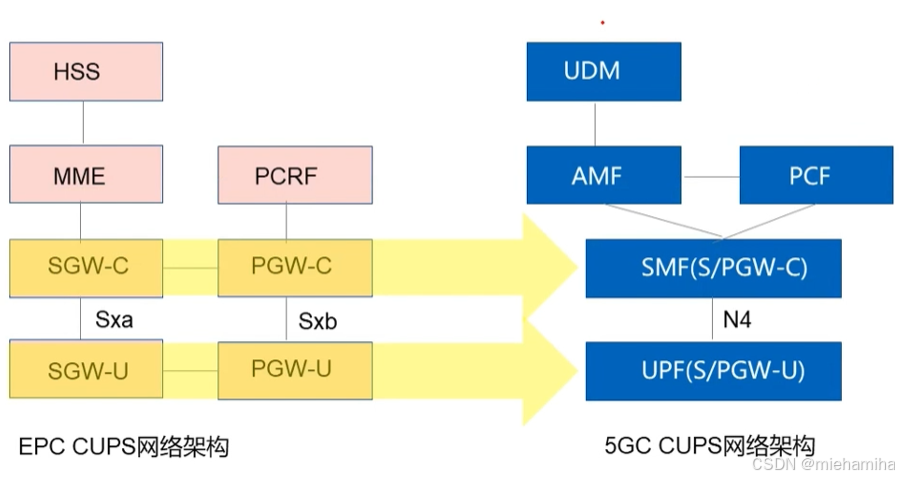

4G和5G对比图
在这里插入图片描述

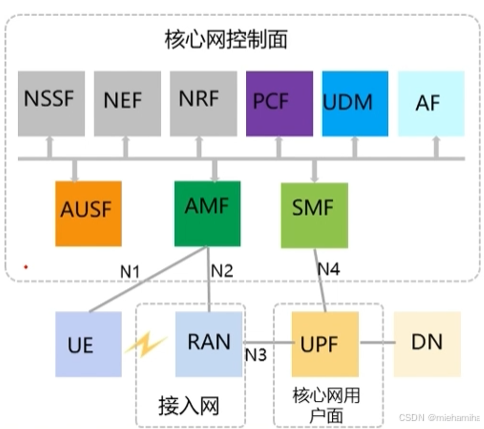

核心网架构
CP/UP更加灵活部署

核心网下沉

是需要满足特殊业务需求，逐步采用分布式部署
![[Pasted image 20250307091714.png]] 在这里插入图片描述

应用网关下移，协同就近转发，流量本地终结，去中心化趋势明显

计算与存储分离

基础

用户签约信息（相对固定），与用户信息身份对应，单独存储在后端数据库中，这类数据为结构化数据；
用户会话信息（相对多变），随着核心网业务网进行业务处理而产生，冰进行持久化存储，这类数据同城为非结构化数据

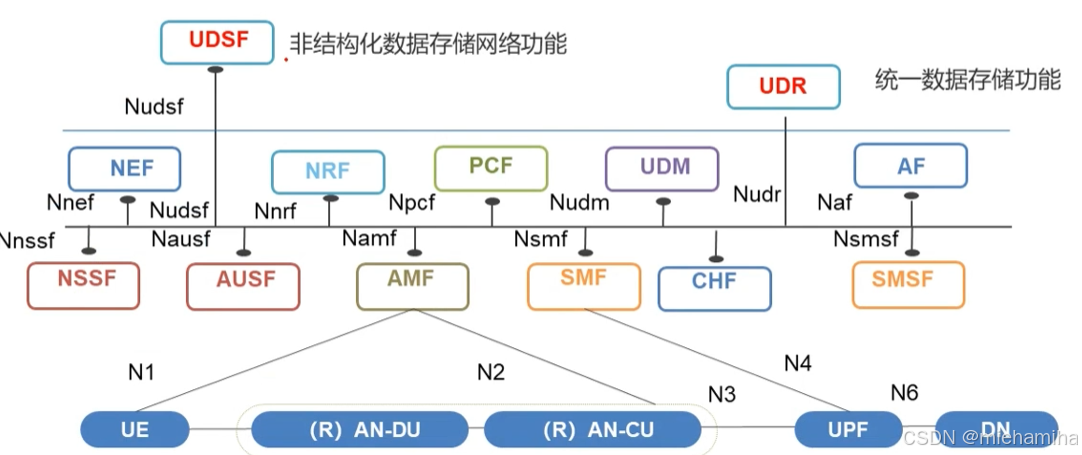

架构

![[Pasted image 20250307092258.png]] 在这里插入图片描述

策略

![[Pasted image 20250307092323.png]]! 在这里插入图片描述

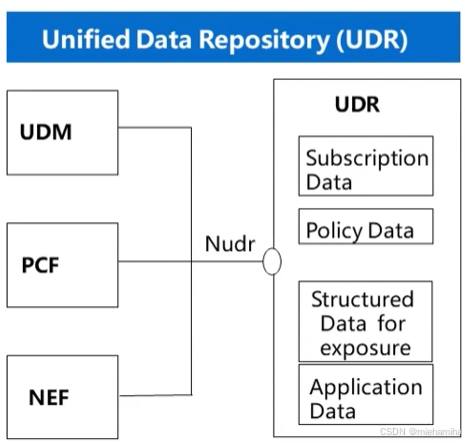

同意的数据存储UDR、网络开放功能NEF、同意的数据管理功能UDM、策略控制功能PCF实体交互负责结构化的数据的读取与存储，

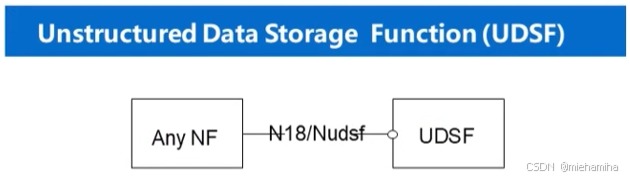

而非结构化的数据存储功能实体UDSF与所有的网络计算雷功能NEF、PCF、AMF、SMF、NRE、NSSF、UPF等交互用于存储非结构化数据，如：会话信息、状态信息

SBA(Service Based Architecture)

借鉴业内成熟的SOA(面向服务架构)、微服务架构等理念，结合电信网络的县长、特点和发展趋势，进行革新性设计，实现软件服务重构核心网，核心网软件化、灵活化、开发化和智能化
在这里插入图片描述

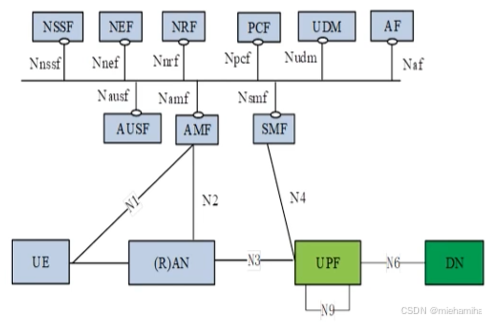

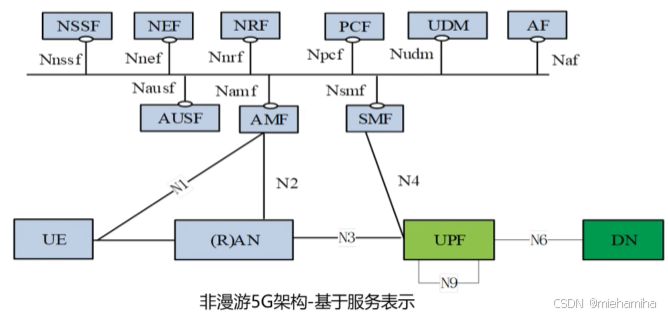

基于服务表示的飞漫游5G架构

核心

1.模块化便于定制
2.轻量化易于扩展
3.独立化易于升级

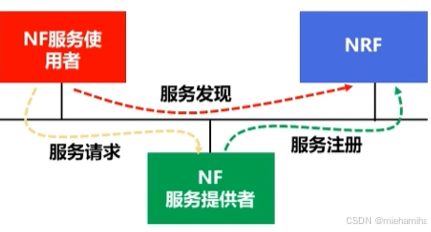

服务化架构是服务化架构SBA的核心：通过服务的注册、发现和调用NF/服务间的通信框架
在这里插入图片描述

1.服务注册：
NF将其支持的服务列表注册到NRF
NF可以按需更新、去注册NRF中的服务
2.服务发现
服务使用者通过NRF查询（订阅）所需NF服务列表
NF返回授权的NF服务列表
3.API调用
服务提供者或者NRF判断服务使用者是否有权调用或发现一个服务

网络切片

背景

在一个硬件基础设施且分出多个虚拟的端到段网络，每个网络切片从设备到接入网到传输网再到核心网在逻辑上隔离，适配各种类型单独服务的不同特征需求。

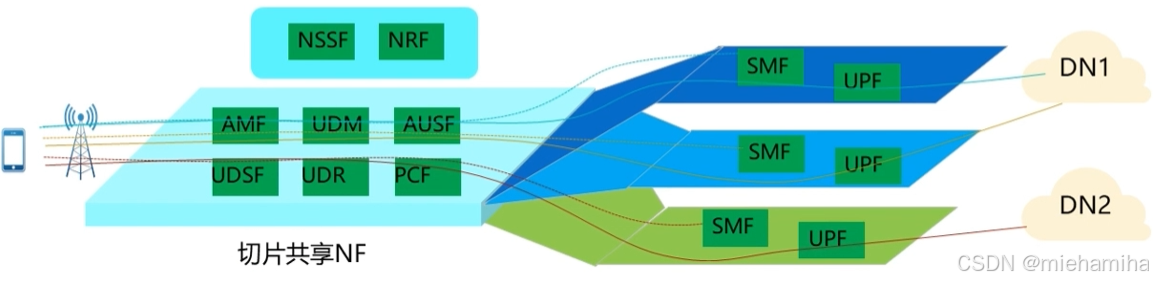

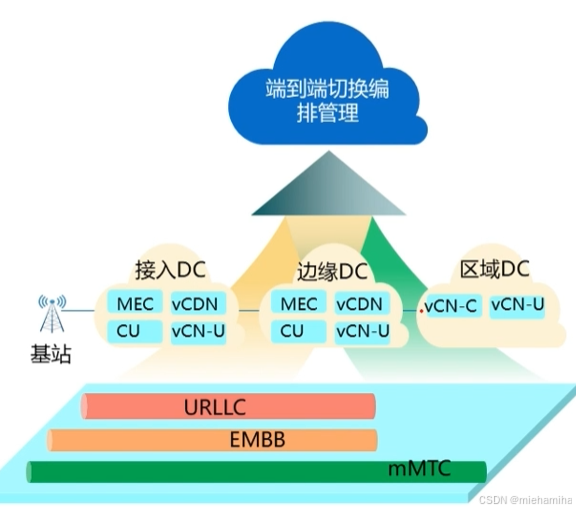

端到端网络切片

将网络资源平或分配，网络能力按需组合，基于一个5G网络虚拟除多个具备不同特性的逻辑子网，每个端到端切片均由核心网、无线网、传输网子切片组合而成，并通过端到端切片管理系统进行统一管理：
1.基于扶额u话架构的核心网支撑切片按需构建；
2.灵活无线切片和同意空口架构设计适配多样化切片场景；
3.SDN化传输网配合多层次切片技术灵活构建传输切片
4.端到端切片编排管理实现模型驱动的切片运营
在这里插入图片描述

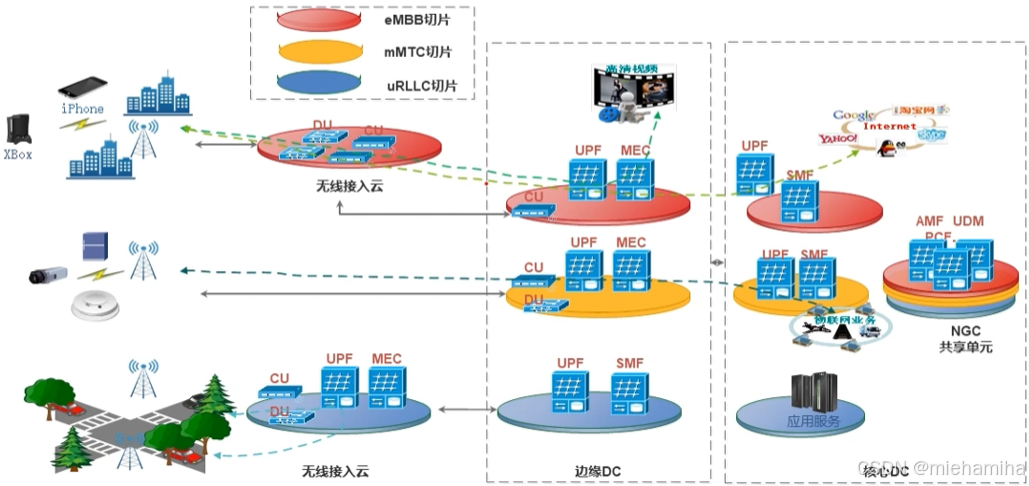

网络切片架构

在这里插入图片描述

核心网子切片技术要求

1.切片的灵活组网
2.切片的只能选择
3.切片的漫游
4.基于微服务的切片快速构建
5.切片的能力开放
在这里插入图片描述

2.3 5G核心网功能介绍

5G核心网功能演进

在这里插入图片描述

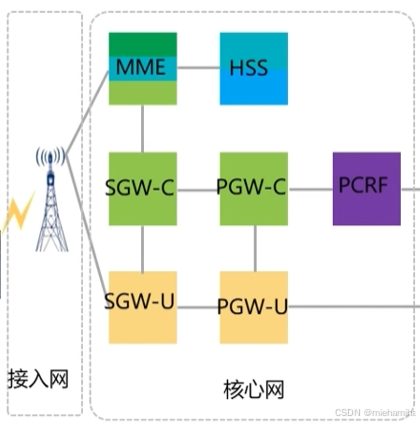

4G网络架构

在这里插入图片描述

5G网络架构

5G核心网功能

AMF(访问和移动性管理功能)

Access and Mobility management Function
约等于4G的MME
1.NAS信令的加密和完整性保护；
2.种植运行RAN网络接口（N2）；
3.NAS(N1)信令（MM信息）的终结点；
4.注册管理；
5.连接管理；
6.NAS移动性管理；
7.合法拦截；
8.UE移动时间管理；
9.提供UE和SMSF SMS消息的传输；
10.为UE和SMF之间的SM消息提供传输；
11.访问验证；
12.用户鉴权及密钥管理；
13.承载管理功能，包括专用承载建立过程

SMF(会话管理功能)

Session Management Function
约等于4G的MME+ SGW-C + PGW-C
1.会话的建立修改删除；
2.UE IP地址的分配和管理；
3.DHCPv4(server and client) and DHCPv6(server and client) functions;
4.ARP请求或以太网PDU基于本地缓存信息的IPv6邻居请求的响应功能；
5.QoS的策略与控制，种植策略控制；
6.合法监听；
7.下行数据的通知；
8.漫游功能；
9.种植SM部分的NAS信息；
10.决定会话的SSC模式；
11.支持与外部DN的交互

UPF（用户面功能）

User Plane Function
约等于4G的SGW-U + PGW-U
1.gNodeB间切换的本地移动锚点（适用时）；
2.连接到移动通信网络的外部PDU会话点；
3.数据包检车和用户面的部分策略计费；
4.合法的监听拦截；
5.流量使用情况报告；
6.Uplink支持路由流量到一个数据网络；
7.分支点以支持多累的PDU会话；
8.用户平面的QoS处理，例如UL/DL速率实施，DL中的反射QoS标记；
9.Uplink流量验证（SDF到QoS流映射）
10.上下行链路上传输级别的数据包标记；
11.下行数据包缓冲和下行数据通知除法

UDM(统一数据管理)

Unified Data Management
1.鉴权认证处理；
2.5G用户标识处理；
3.访问权限授权；
4.注册/移动性管理

AUSF

Authentication Server Function
鉴权服务功能，AUSF用于接收AMF对UE进行身份验证的请求，通过向UDM请求密钥，再将UDM下发的密钥转发给AMF进行鉴权处理

MME UDM
= =>
HSS AUSFS

PCF(策略控制功能)

Policy Control Function
PCRF =>PCF
1.支持统一的政策架构来管理网络功能；
2.提供控制面功能策略规则；
3.访问统一数据存储库（UDR)中的订阅信息；
4.PCF访问与PCF相同的PLMN中的UDR

NEF

位于5G核心网和外部第三方应用功能体之间（可能也有部分内部AF)，负责管理对外开放网络数据的所有外部应用，想要访问5G功能网内部数据，都必须要通过NEF，NEF提供响应的安全保障来保证外部应用到3gpp网络的安全，提供外部应用QoS定制功能开放、移动性状态事件订阅、AF请求分发等功能

NSSF(网络切片选择功能)

Network Slice Selection Function
1.选择为UE服务的网络切片实例集
2.确定允许的NSSAI，以及在需要时确定到签约的S-NSSAI的映射
3.确定已配置的NSSAI，以及在需要时确定到签约的S-NSSAI的映射
4.确定可能用于查询UE的AMF集，或基于配置确定候选AMF的列表（可能通过查询NRF）
NRF：NF Repository Function，网络储存功能
