基于51单片机智能多功能流量电磁阀定时蓝牙APP设计22-188

22-188、51多功能流量电磁阀设计-LCD1602-流量-蓝牙-ULN2003-DS1302-BELL

产品功能描述：

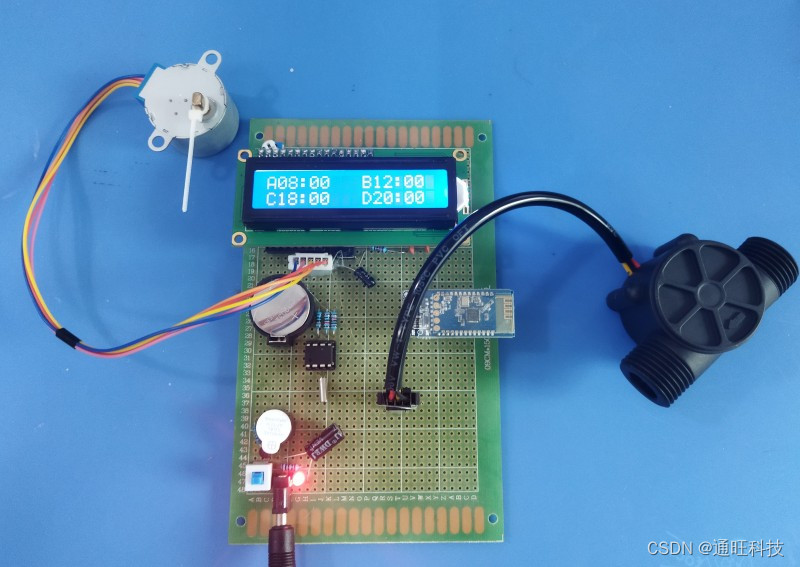

本设计由stc89c52单片机电路+lcd1602液晶显示电路+流量传感器电路+蓝牙模块电路+uln2003步进电机驱动电路+ds1302时钟模块电路+蜂鸣器报警电路+电源电路组成。

1、通过蓝牙手机串口助手App发送指令可以设置系统工作模式：普通模式和定时模式，模式液晶显示出来。

2、普通模式，通过App发送指令可以设置瞬时流量阈值q1，实际瞬时流量值为q0，q1设置成功后步进电机度数为（q0-q1）/8.63*360，度数为正就正转，反之则反转。液晶要显示瞬时流量阈值q1，实际瞬时流量值q0

3、定时模式，通过手机app可以设置3个时间点，即abcd，a小于b小于c小于d。在此模式下，实际瞬时流量值为q0，瞬时流量阈值q1=120%*q0，

时间在a-b时间段时，步进电机度数为（q0-q1）/8.63*360。

时间在b-c时间段时，步进电机度数为（q0-q1）/8.63*360。

时间在c-d时间段时，步进电机度数为（q0-q1）/8.63*360。

其他时间，步进电机指向0度位置。

4、手机app可以更新当前时间。

5、瞬时流量阈值q1，实际瞬时流量值为q0，当q1和q0差值大于10，则蜂鸣器报警，否则蜂鸣器不报警。
