渣渣手残党再DIY装机，翻车车祸现场惨烈！

渣渣手残党再DIY装机，以为是小试牛刀，熟能生巧，毕竟本渣渣也是业余打螺丝种子选手，专业拧螺丝多年，结果再次翻车，而且车祸现场惨烈！

老规矩，先上配置清单及预算！

配置清单及预算

配件	名称规格	平台
CPU	Intel i5-13490F 盒装	淘宝
主板	影驰B660M 光影v2	淘宝
显卡	磐镭显卡 RTX 8g 2060super	天猫
散热器	利民 AX120 R SE	京东

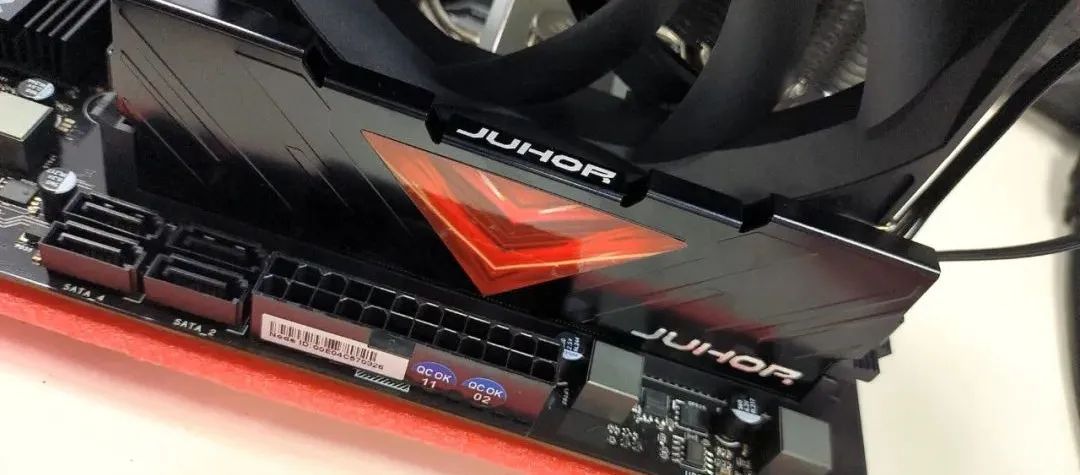

内存	玖合 16GB DDR4 3200 忆界黑甲	京东
固态硬盘	梵想1TB SSD M.2接口	京东
电源	航嘉 JUMPER500S 额定500W	京东
机箱	先马（SAMA）平头哥M2 Air 雪装	京东
显示器	AOC 23.8英寸 100Hz IPS	京东
备注：需提前跟主板卖家声明，须主板刷新BIOS才能支持13代CPU

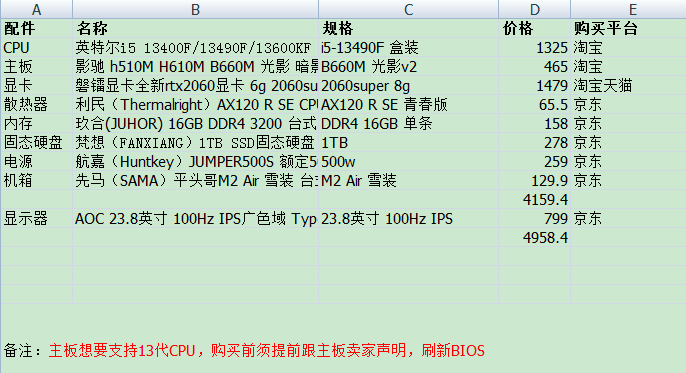

excel预算清单表

其实与之前配置一样，只是多加了一台显示器屏幕而已，总价还是控制在了5k以内！还有就是主板商家发的最新的 影驰主板 B660m  V3 2.5G，其支持13代cpu无需另外再刷主板bios！

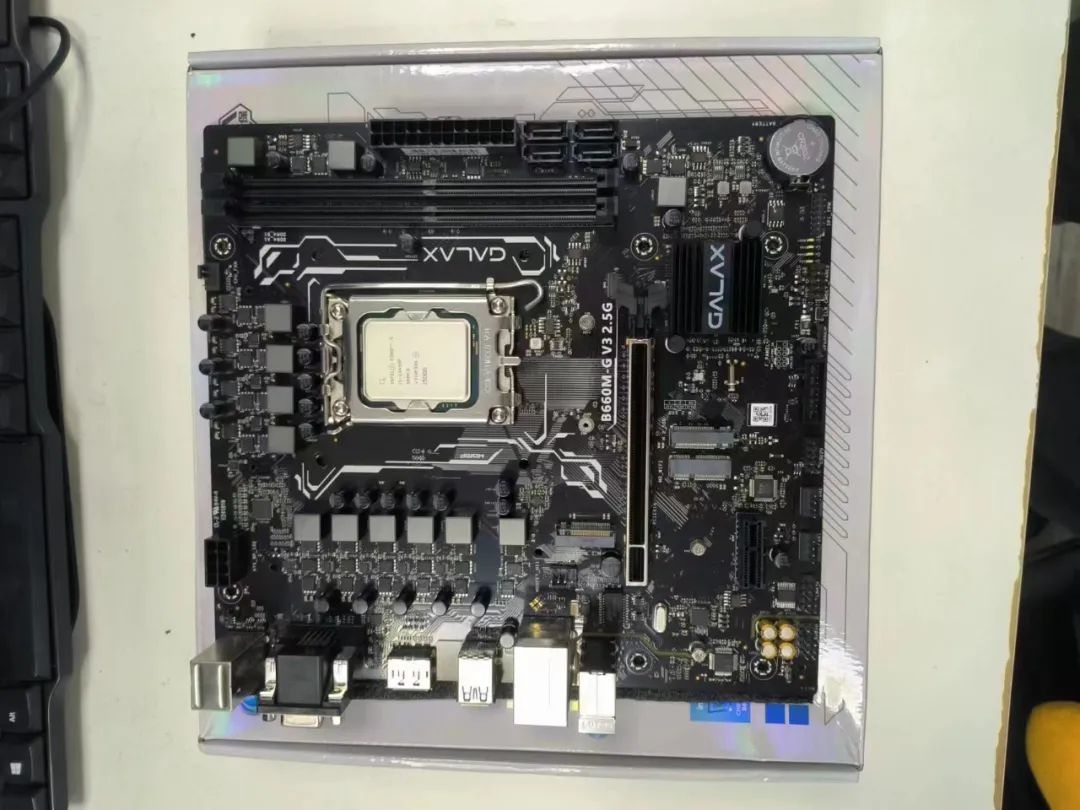

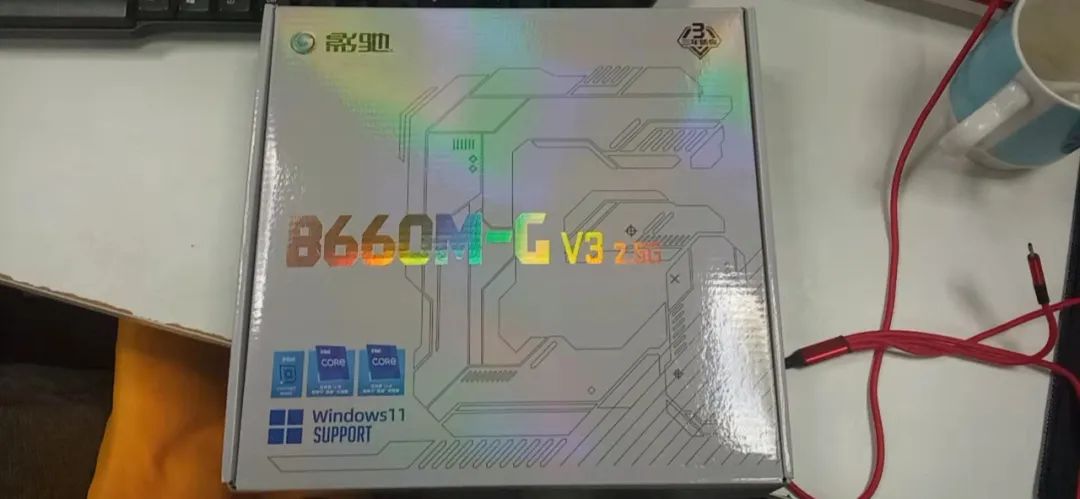

影驰主板 B660m  V3 2.5G

仅流水账记录，这次就选择重点部分，图片比较多，比较渣，建议WIFI下浏览观看！

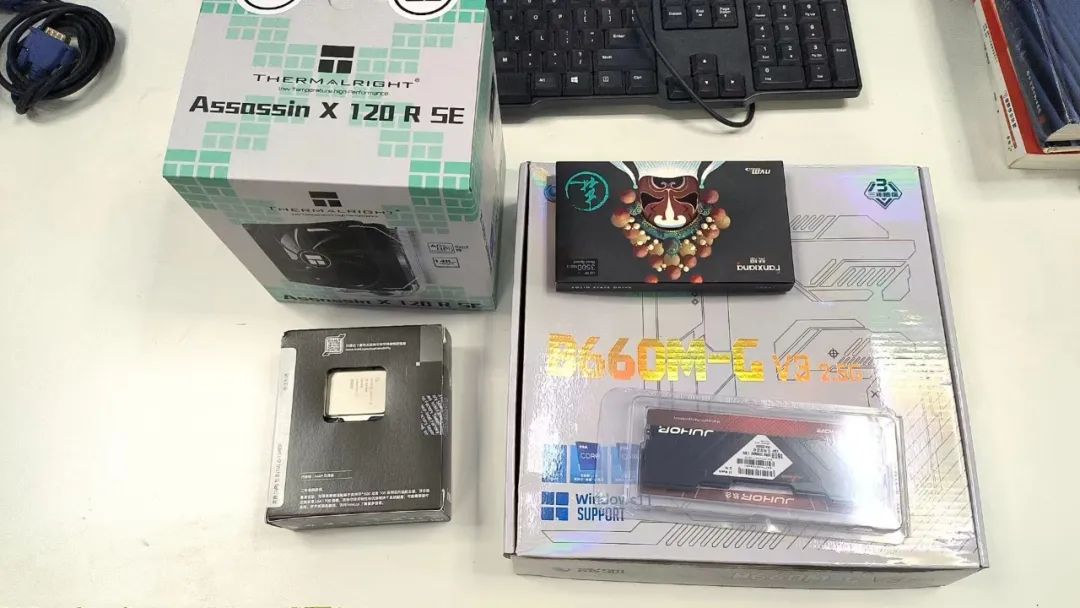

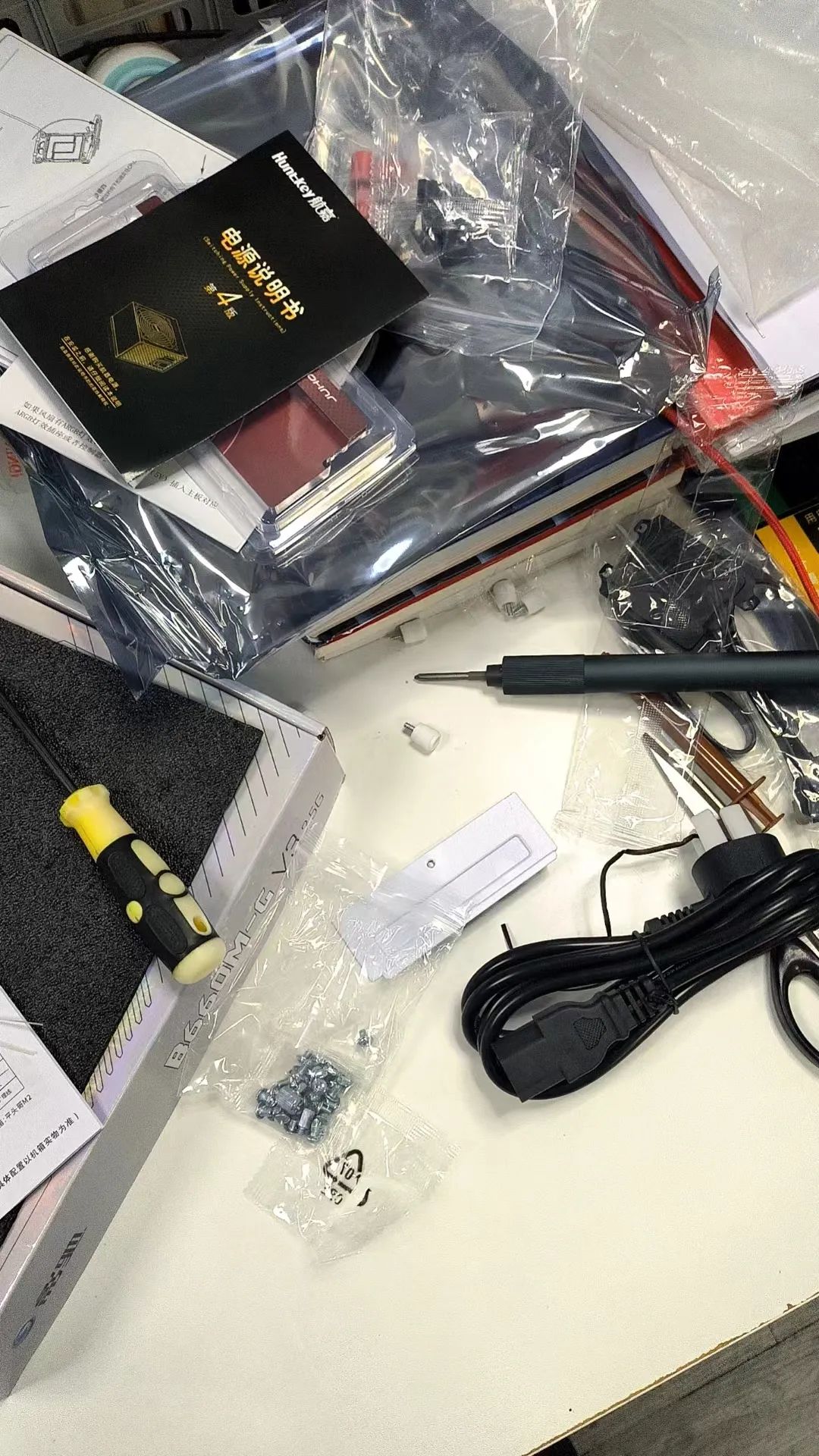

全家福

cpu

cpu安装

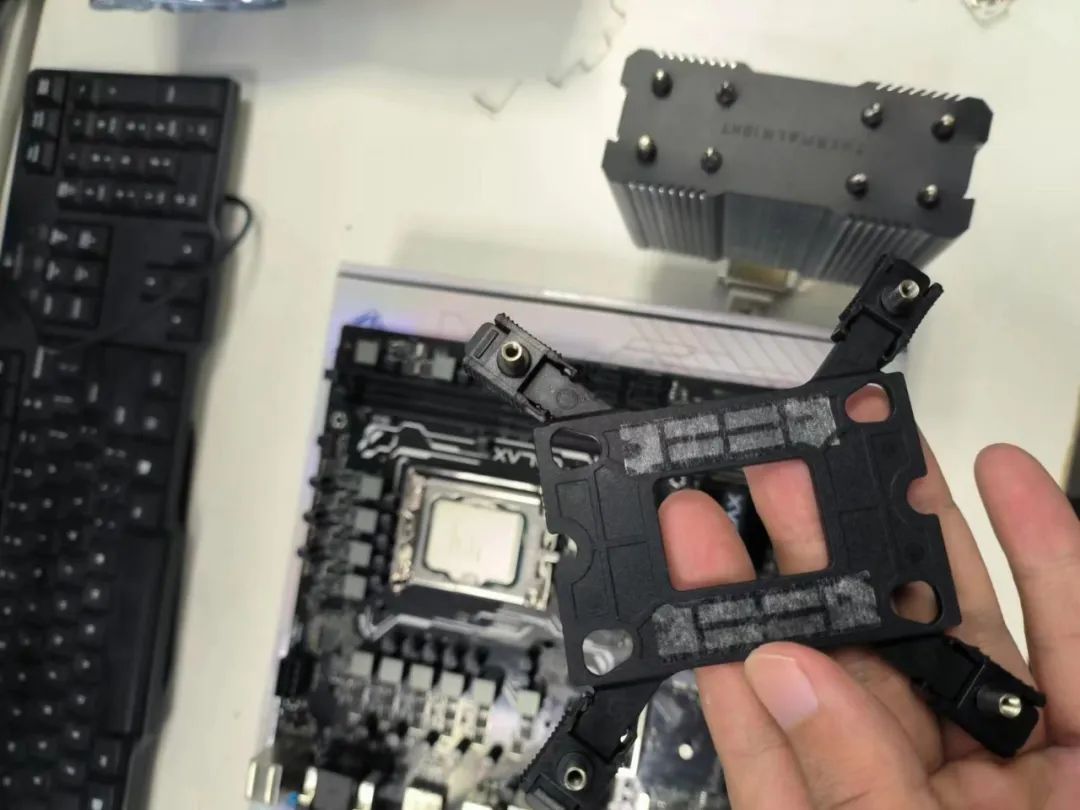

散热器背夹

与之前不同，其配件集合了115x平台与1700平台，外拉为1700平台，内缩为115x平台，查看说明书即可！

其他就没什么好说的了，直接拧螺丝，大力出奇迹，干就是了，专业打螺丝种子选手！

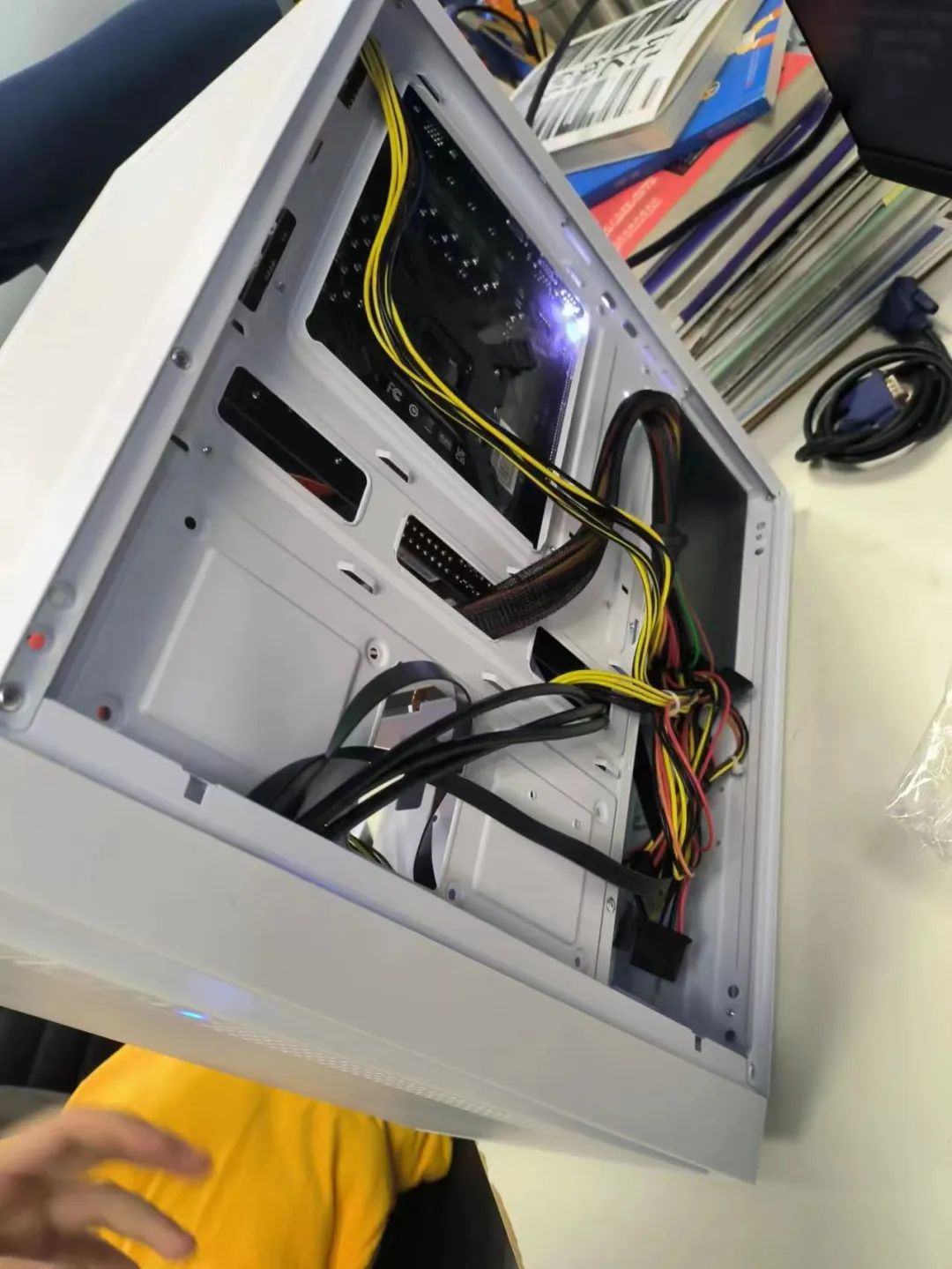

再说一下主板插线吧！

主板供电24pin

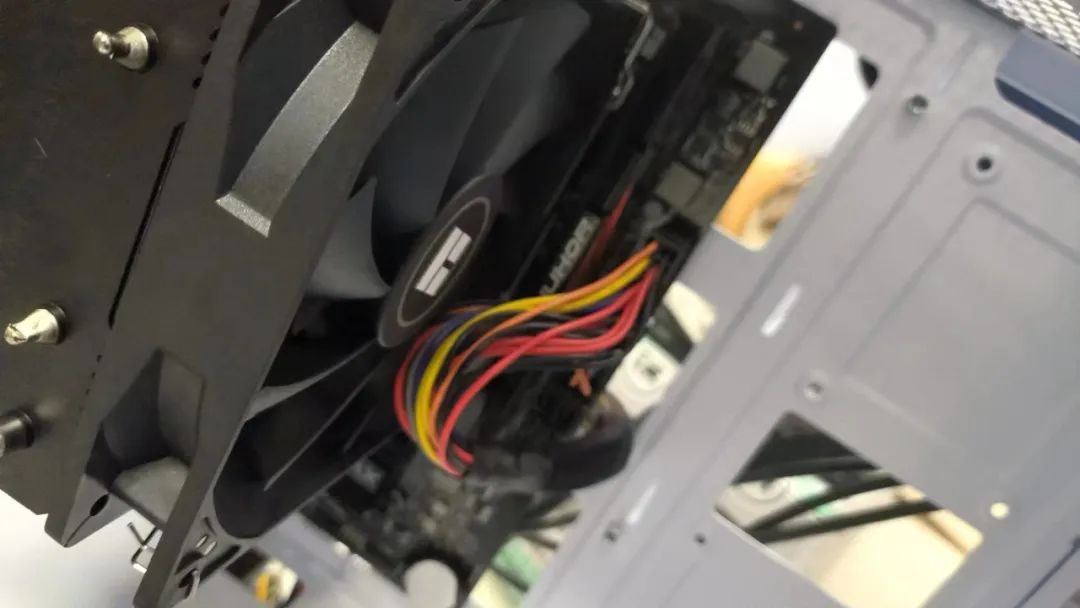

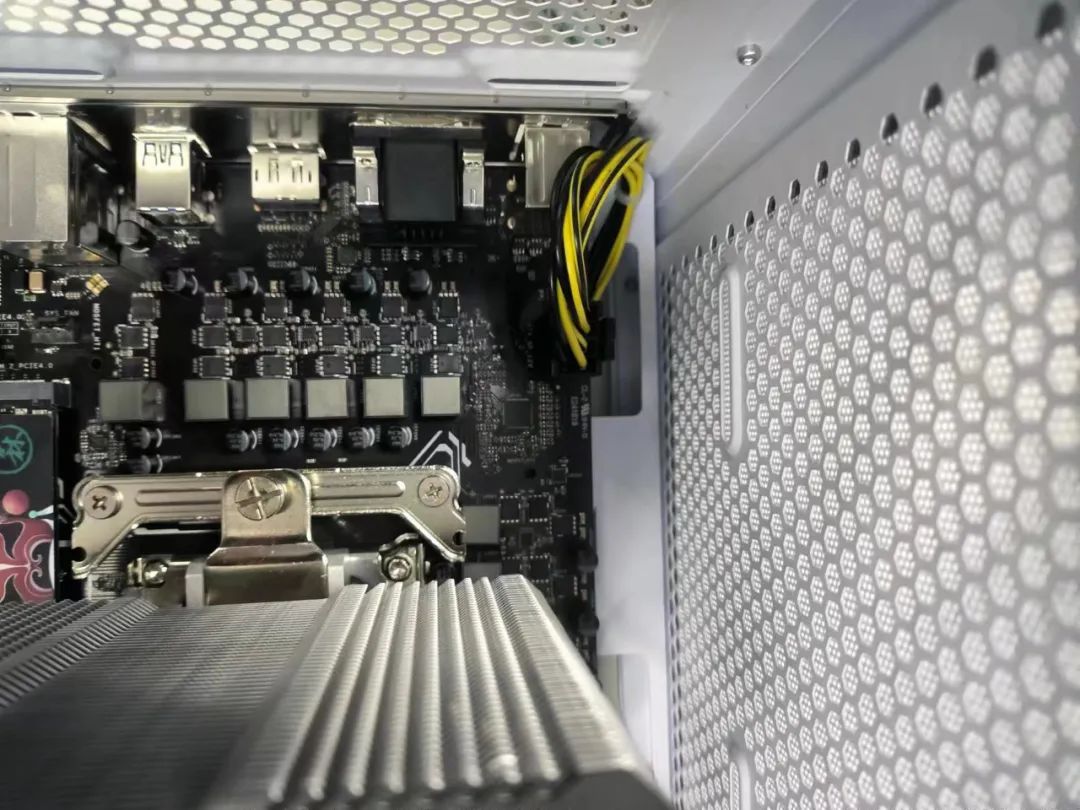

cpu供电8pin

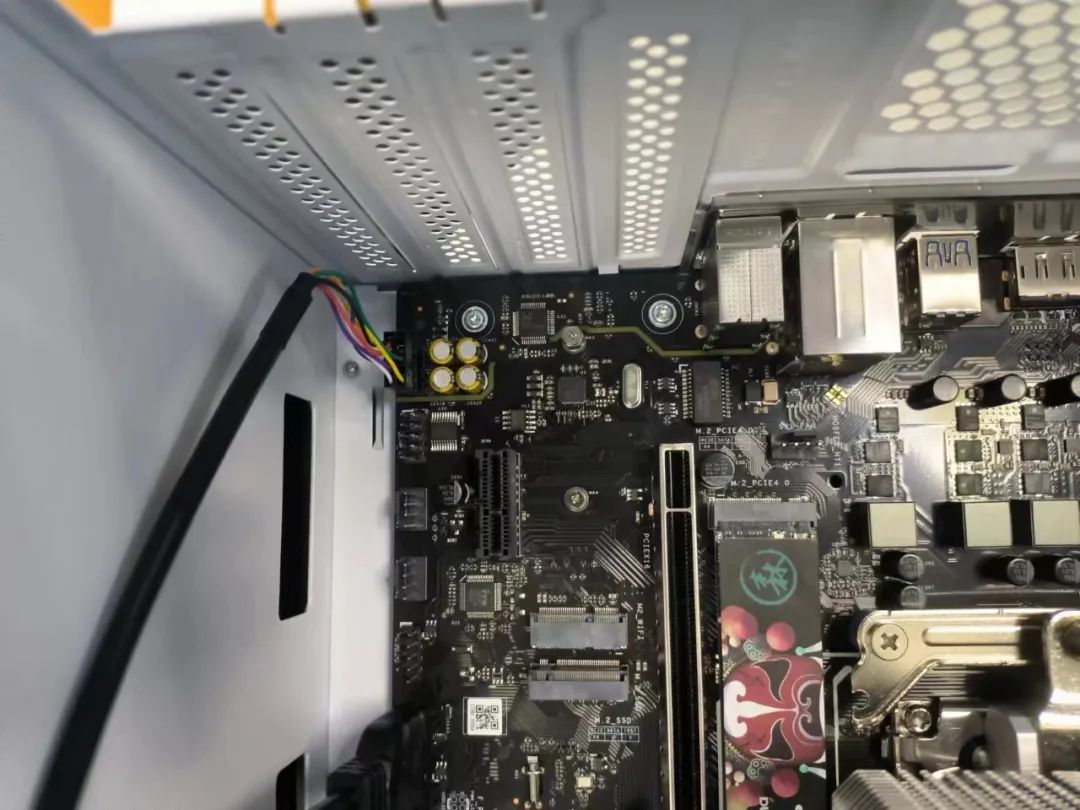

音频插线

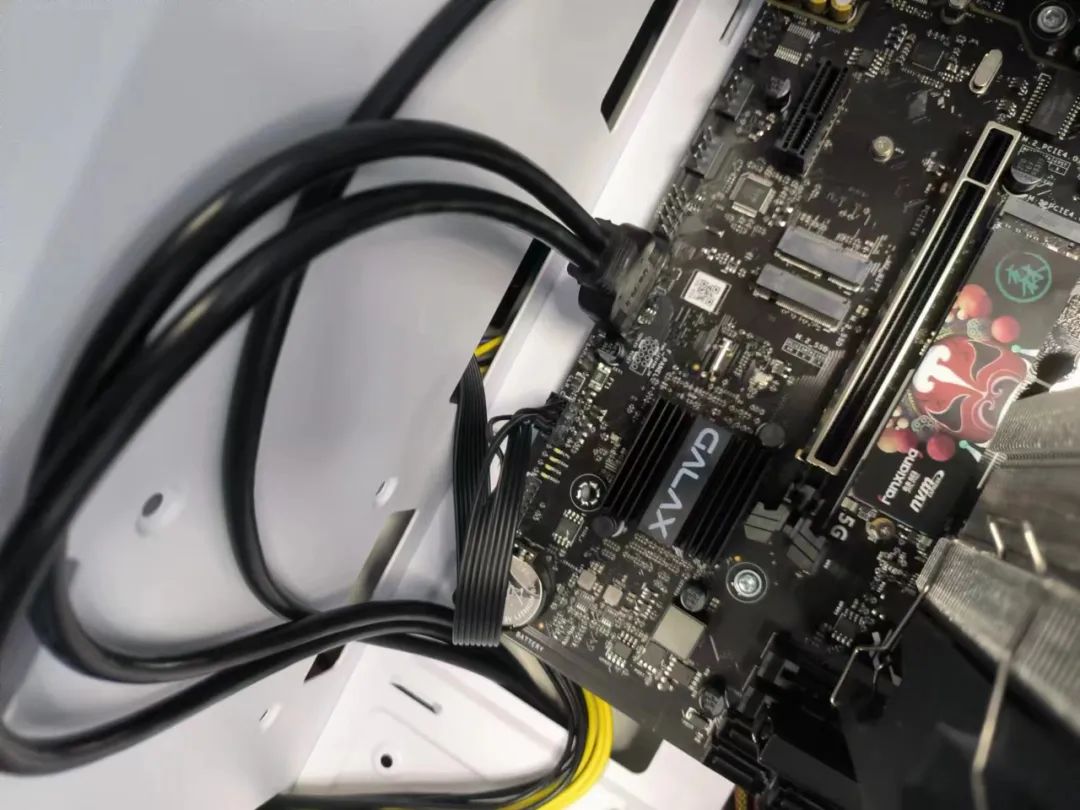

usb3.0插线

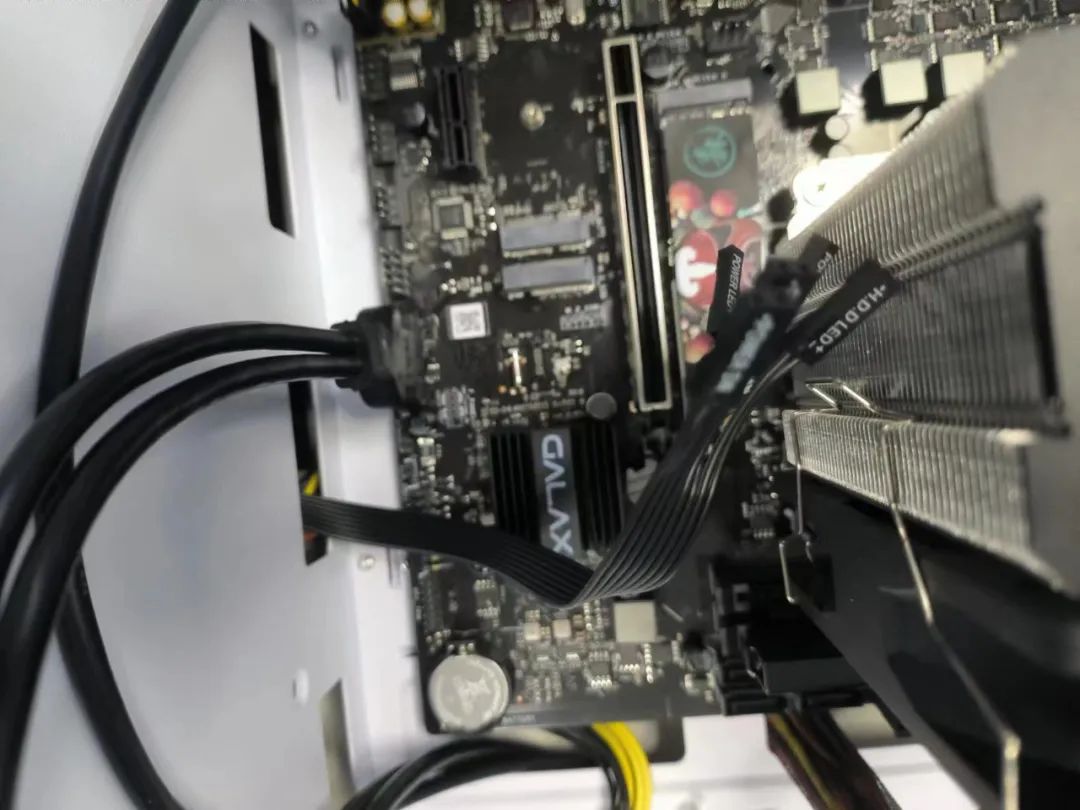

开机跳线插线

当然这里还有一个显卡供电8pin，没拍图就不配图了！

上机测试

主板点亮

理论上，都已经点亮了主板，应该是完美下车？！但是翻车就翻在系统的安装上，翻的彻底，车祸现场惨烈！

翻车原因，系统安装不上的根本原因：

还是太菜，太弱，渣鸡，菜鸡！

1. 该主板只支持UEFI启动，其BIOS与上次主板存在差异，如果没有设置好与之相配的硬盘格式及引导是无法启动，识别系统盘的！

2. 本身M.2固态硬盘是mbr格式，默认格式，需要更改为gpt格式，同时还需要设置引导分区！

3. 一直用的win7系统安装，换到win10、win11系统安装需要设置为uefi引导模式，且分区要采用gpt分区，否则安装后无法引导！

注：

UEFI（Unified Extensible Firmware Interface）是一种新的计算机启动方式，取代了传统的BIOS（Basic Input/Output System）启动方式。UEFI启动方式可以提供更加安全、可靠、灵活、高效的计算机启动体验，已经成为现代计算机的标准启动方式之一。

UEFI启动方式的特点包括：

1. 安全可靠：UEFI启动方式支持安全启动，可以检查系统启动文件的完整性和数字签名，从而避免恶意软件的攻击。

2. 灵活高效：UEFI启动方式支持更多的操作系统和硬件设备，可以更加灵活地配置和管理计算机系统。

3. 易于使用：UEFI启动方式提供了用户友好的图形界面和鼠标支持，使得用户可以更加方便地进行系统设置和管理。

4. 支持大容量硬盘：UEFI启动方式支持GPT（GUID Partition Table）分区表，可以支持更大容量的硬盘。

UEFI启动方式的实现需要支持UEFI固件的硬件设备和操作系统。大多数现代计算机都已经支持UEFI启动方式，而且许多操作系统也已经支持UEFI启动方式，如Windows 8及以上版本、Linux等。

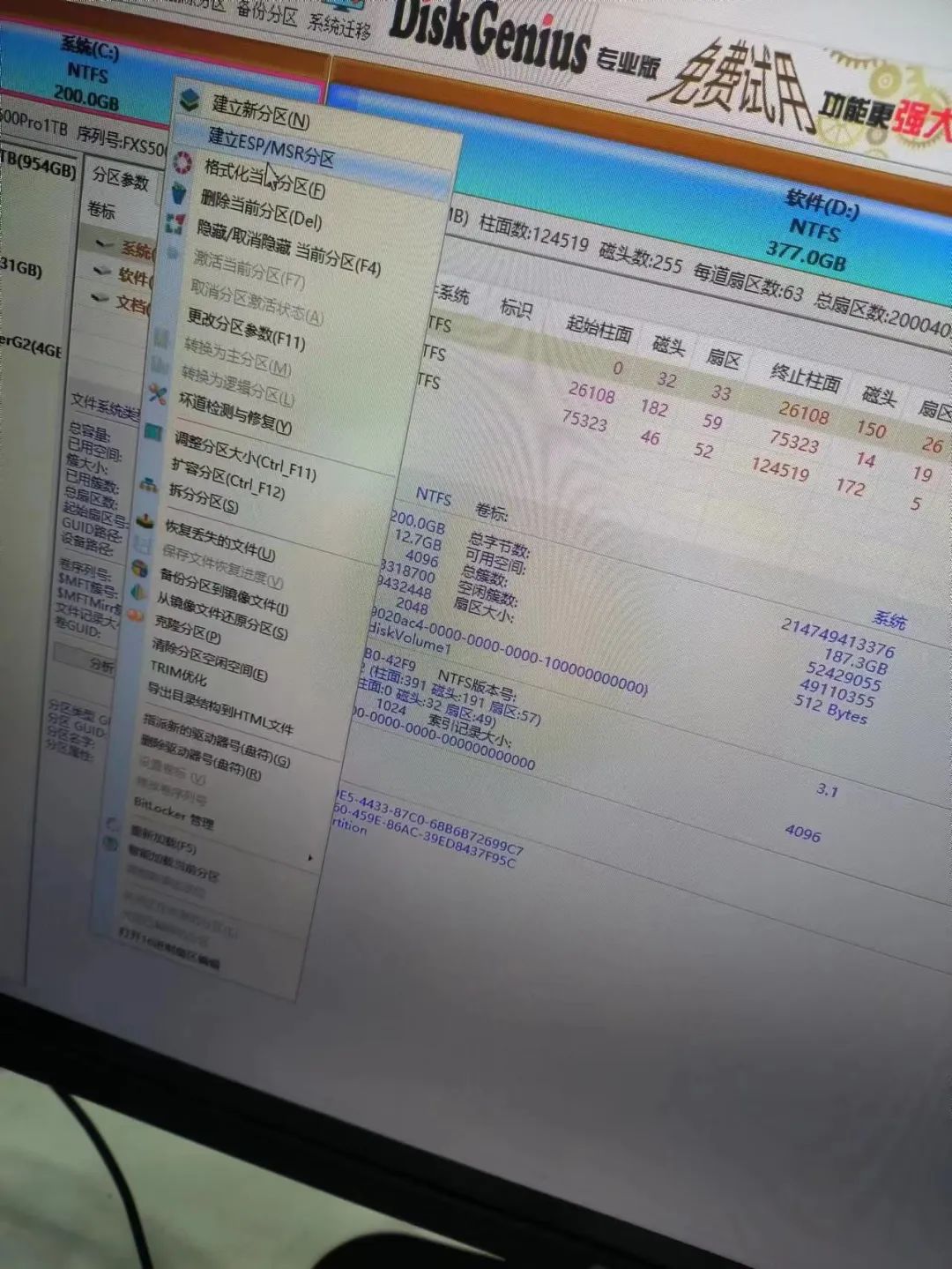

想要装上win11系统，不翻车，M.2固态硬盘格式化分区需要设置如下：

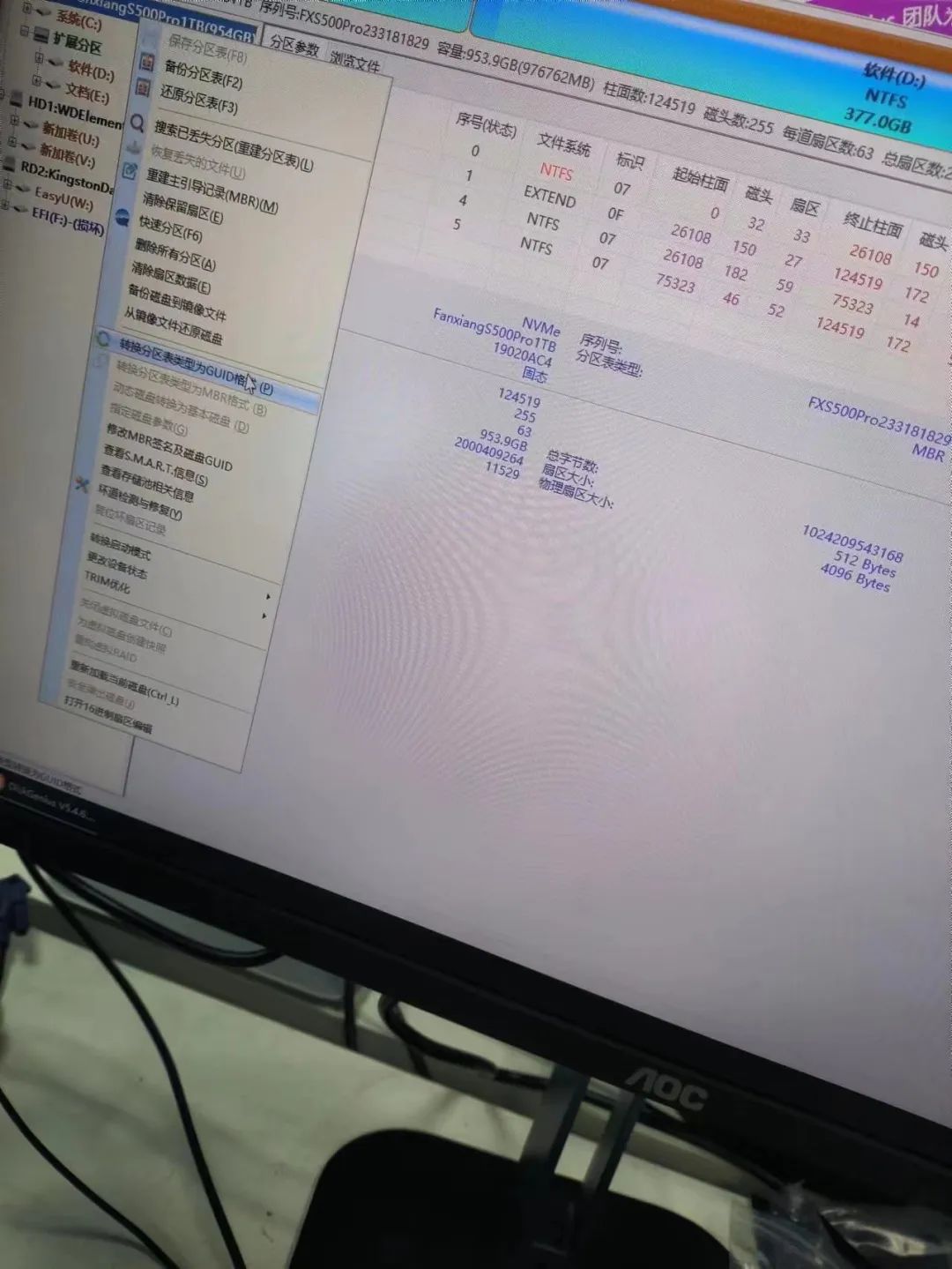

1.m.2固态硬盘，将分区改成guid(gpt)分区

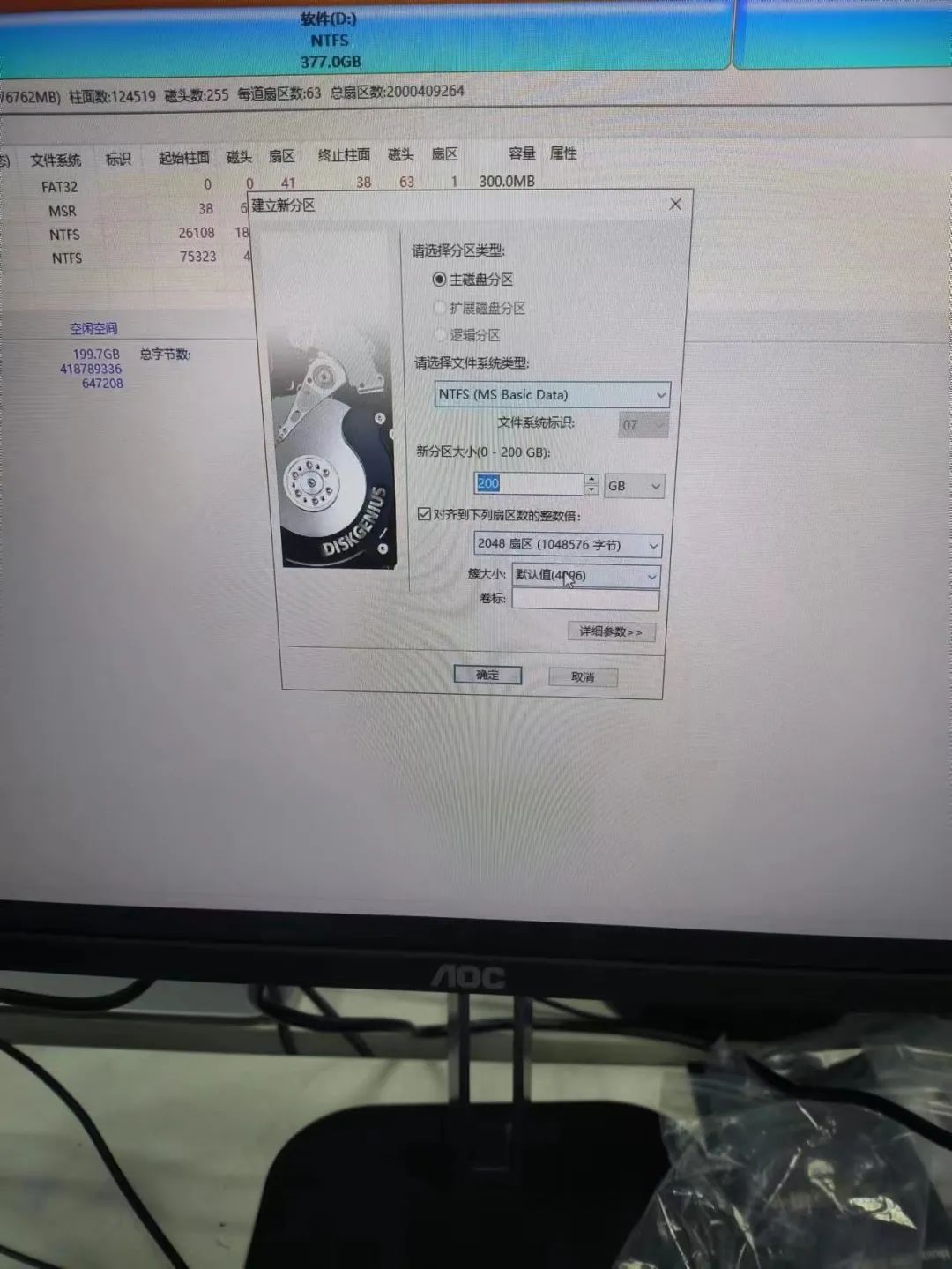

2.格式化注意m.2固态进行4K对齐，也是就把分区对齐4096扇区，固态硬盘一定要4K对齐。

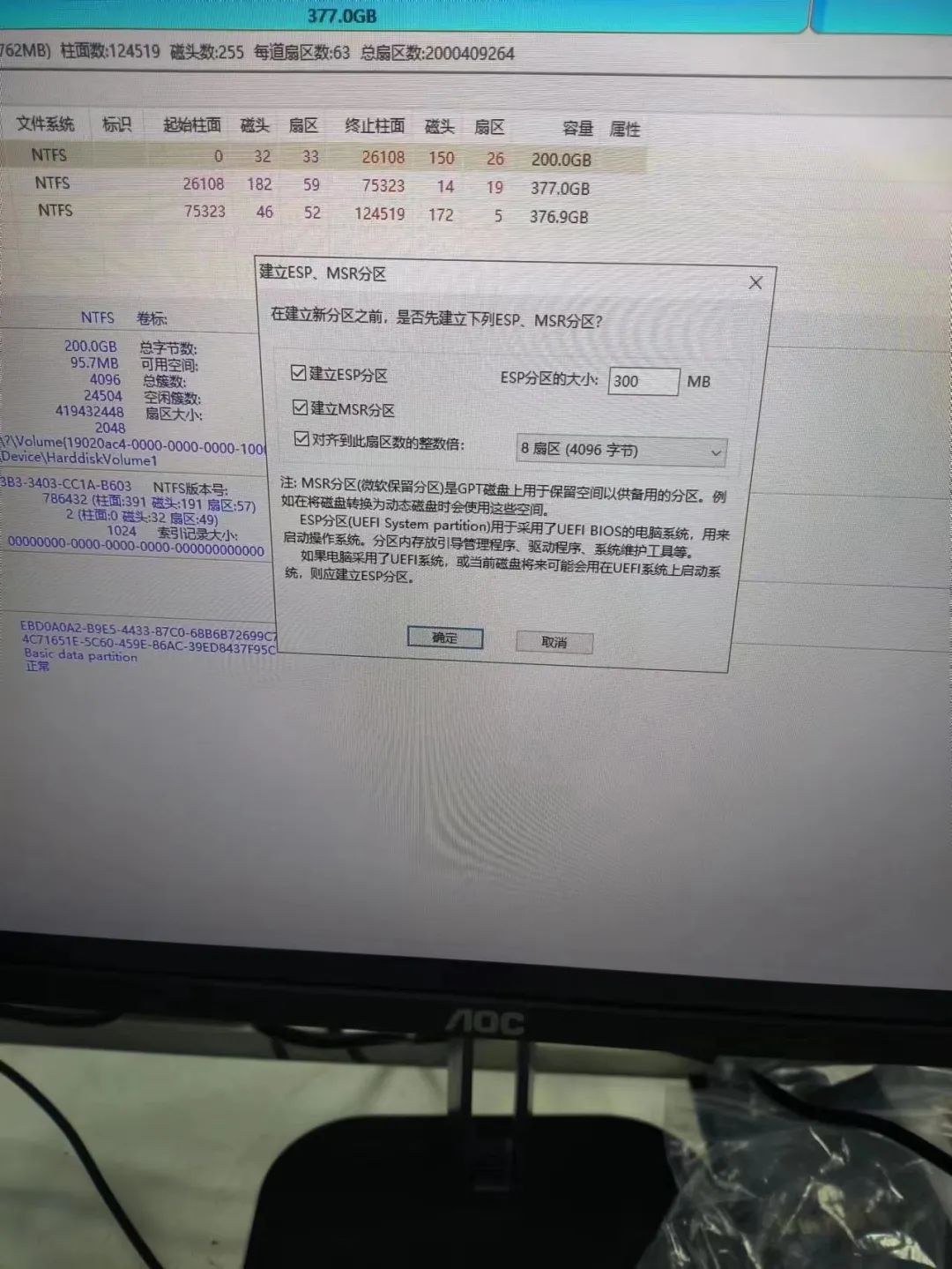

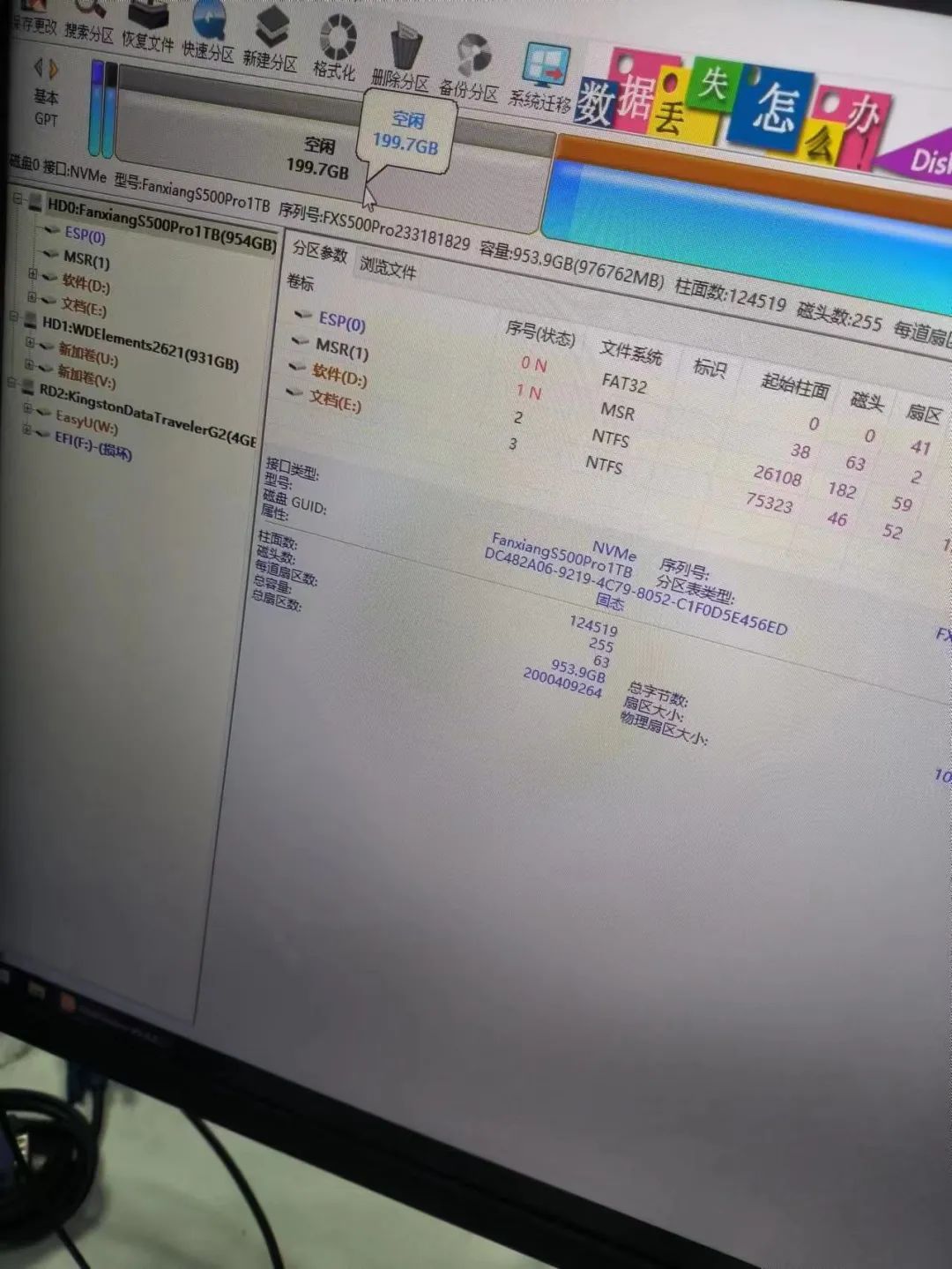

3.设置一个esp和msr分区，代表m.2固态硬盘己经是gpt分区了。

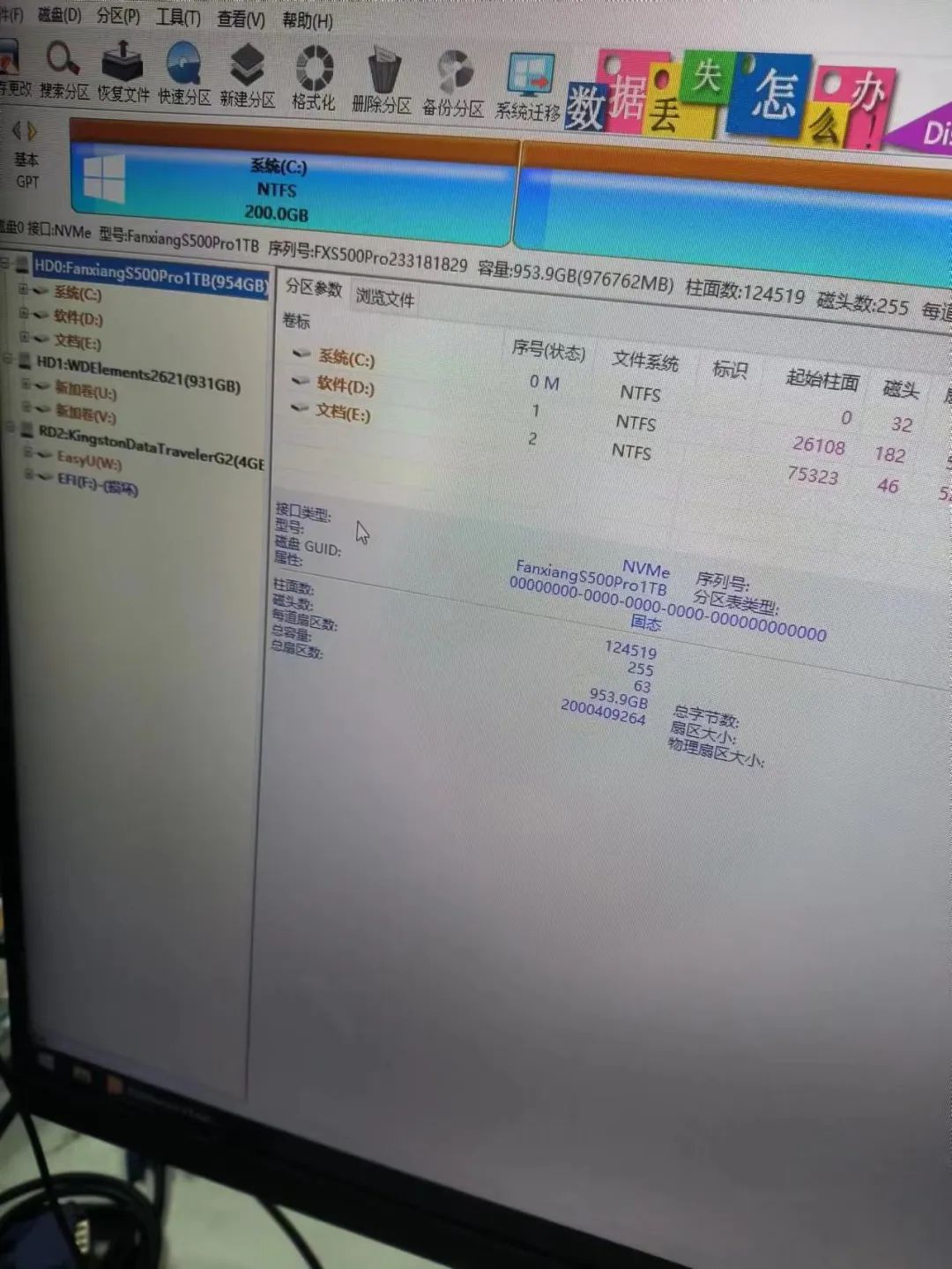

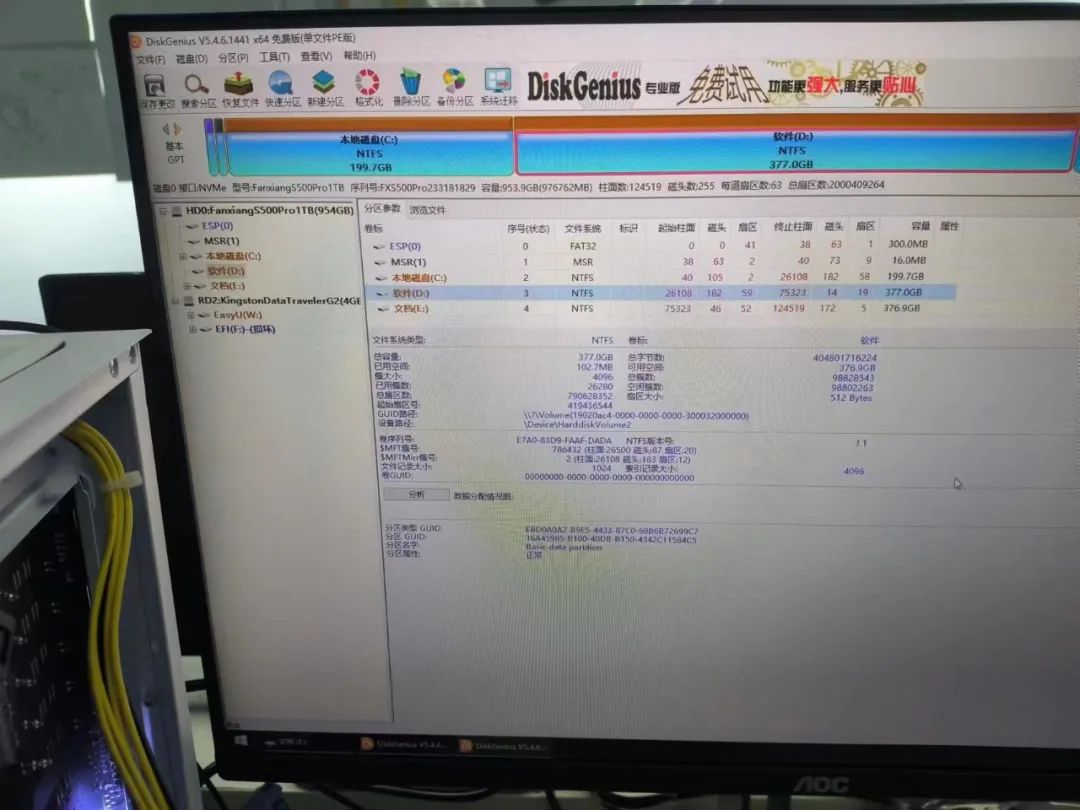

最终效果

以上设置后即可接下来的后续操作，安装win11系统！

安装系统

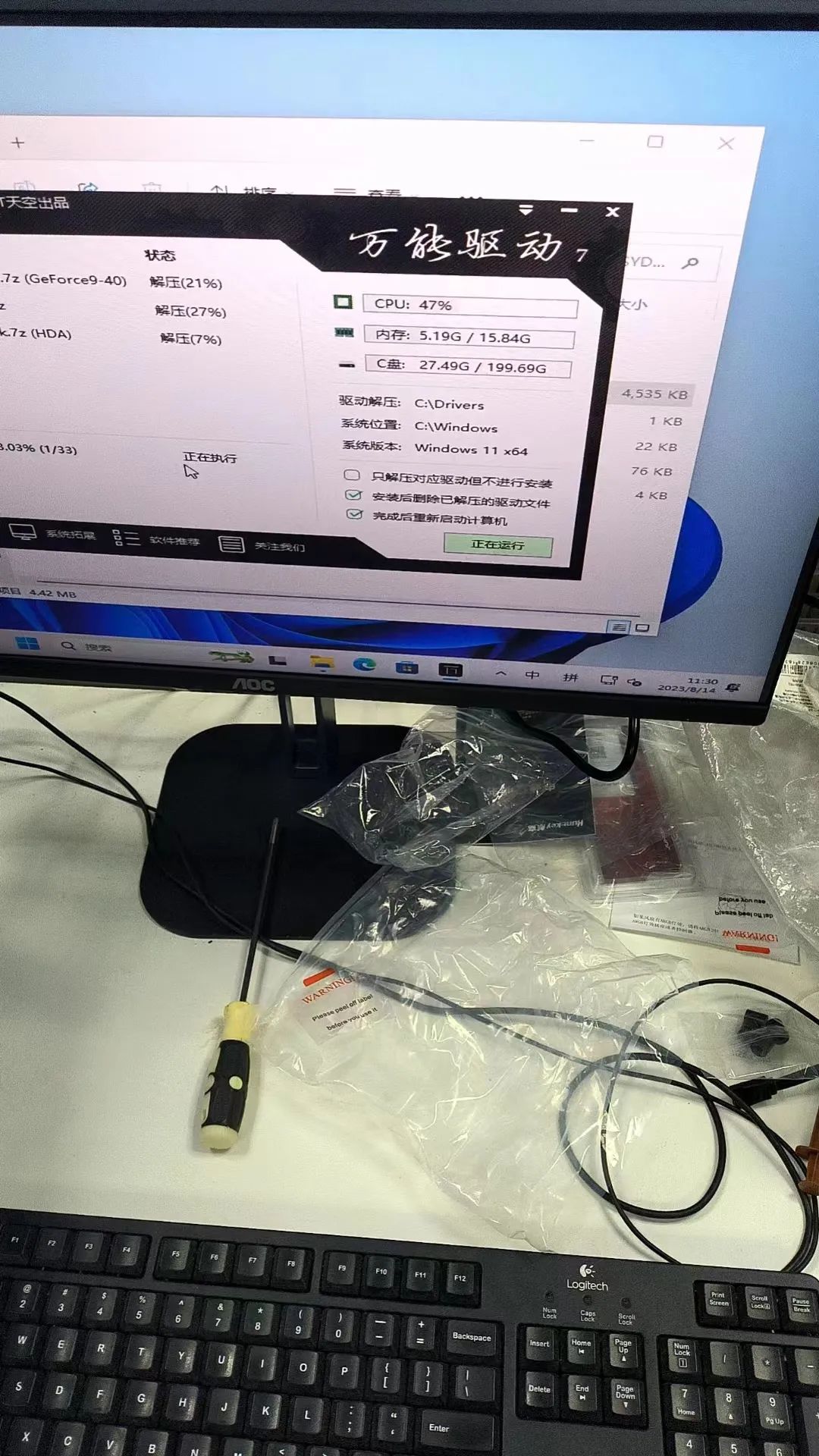

万能驱动更新驱动

当然这里本渣渣还踩了一个坑，那就是刷主板的BIOS，这里其实是不需要刷的！

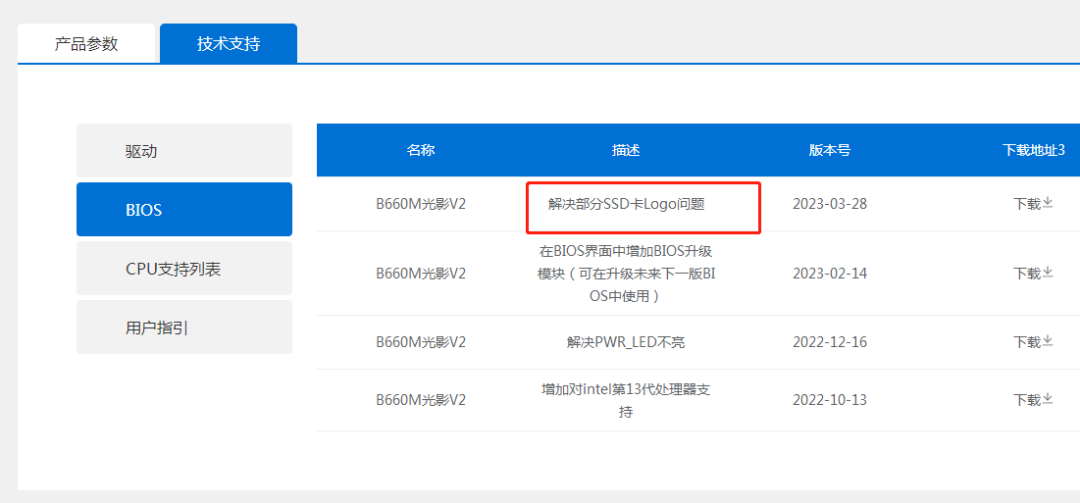

装不上系统，以为卡是卡logo，刷新了主板的BIOS  ！

关于刷主板BIOS可在相应官网找到相关资源及教程，非常详细的操作，适合手残党哈！

这里就不再画蛇添足，扩展了！

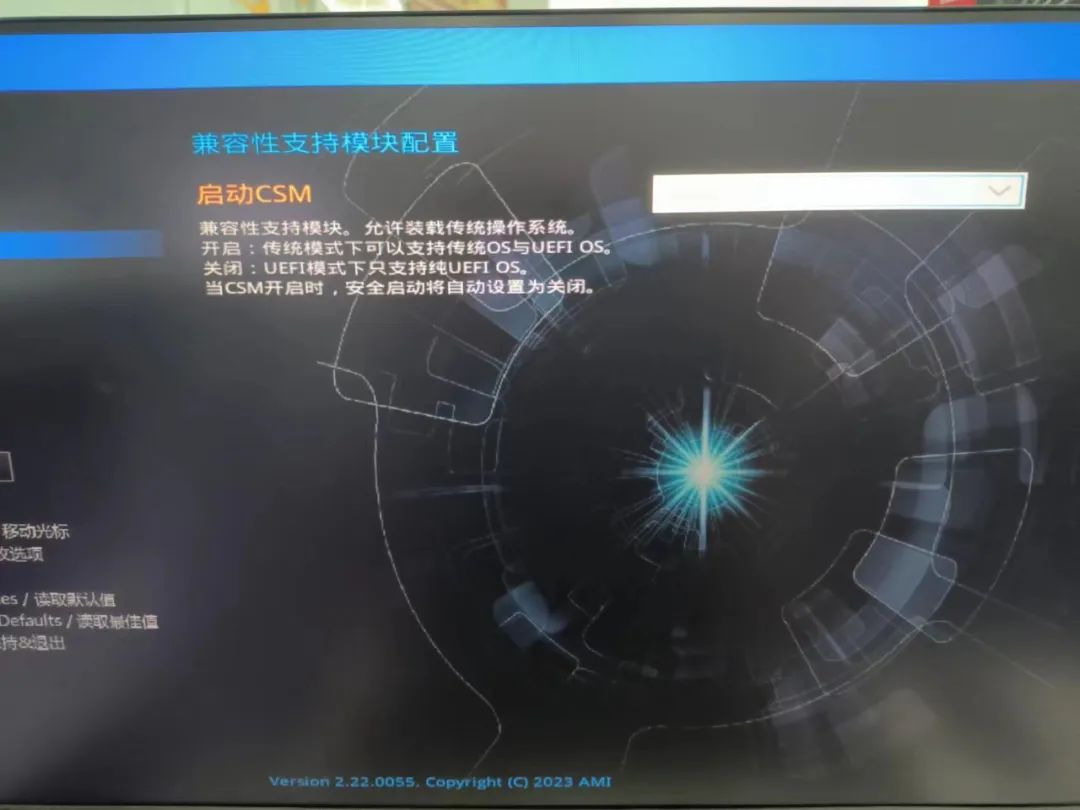

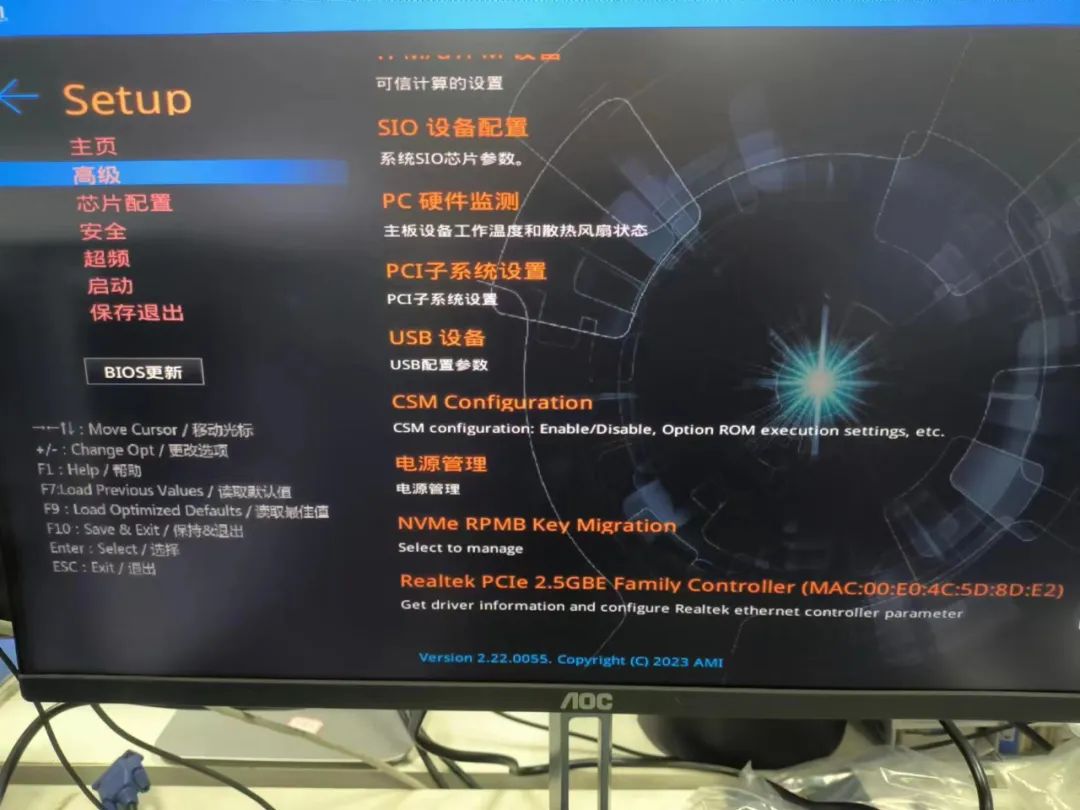

对了这里还有个主板设置，需要额外提醒，如果没有开启csm，那么老的u盘启动系统盘是无法识别和使用的，查询了资料，貌似华硕的主板也有同样的设置！

参考来源：

m.2固态硬盘怎么装win10系统？m.2固态硬盘装win10教程(uefi+gpt)-b站

https://www.bilibili.com/read/cv20048344

B660M光影V2-影驰官网

https://www.szgalaxy.com/goods/detail?id=357503649993330688

有什么问题，欢迎交流探讨！

个人微信：huguo00289
