spark入门之spark Driver Web UI

*注：本文为本人结合网上资料翻译 Apache Spark 2.x for Java developers 一书而来，仅作个人学习研究之用，支持转载，但务必注明出处。

一、概述

本节将提供Spark driver‘s UI的一些重要方面。 我们将在Spark UI上看到我们使用Spark shell执行的作业的统计信息。

在启动spark-shell时，调试信息会给出spark driver’s UI的入口，如：

Spark context Web UI available at http://192.168.56.156:4040

SparkContext是Spark应用程序的入口。所有的Spark job都从SparkContext启动，也能够只由一个SparkContext构成。

Spark脚本，从SparkContext启动一个spark应用程序，每一个SparkContext都有一个它自己的Web UI。默认端口是4040。Spark UI可以启用/禁用，也可以使用以下属性在单独的端口上启动：

Property	Default value
spark.ui.enabled	True
spark.ui.port	4040

例如，运行在5050端口上的Spark UI的Spark shell应用程序可以启动为：

spark-shell --confspark.ui.port=5050

如果多个spark脚本程序并行地运行在一个系统中，而没有进行前述的conf参数设置，那么这些应用的Spark UI将会使用从4040起的连续端口（如，4040，4041等等）。

Spark UI由以下选项卡组成：

---

二、Jobs

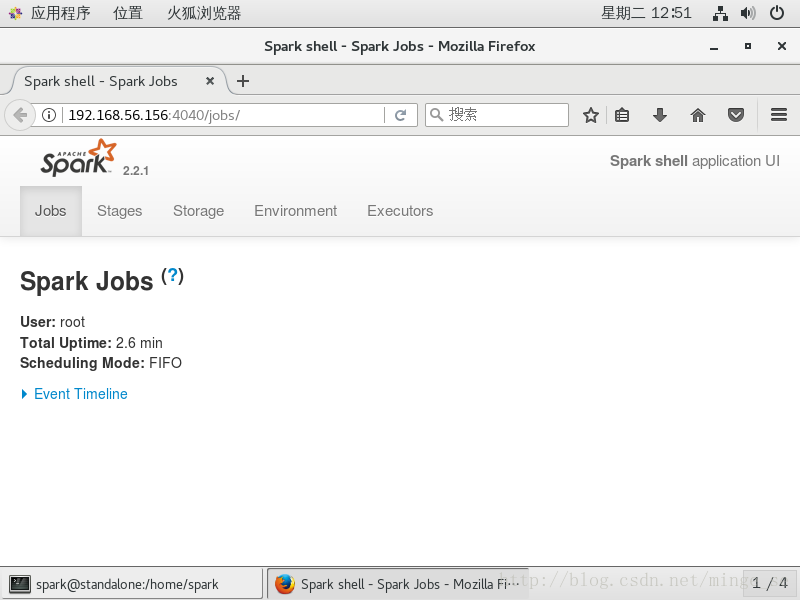

Jobs选项卡是Spark UI的默认选项卡。它展示了由spark上下文（SparkContext）执行的所有应用程序的状态。

它由以下部分组成：

Active Jobs：这部分是正在运行的job

Completed Jobs：这部分是已经成功完成了的job

Failed Jobs：这部分是失败了的job

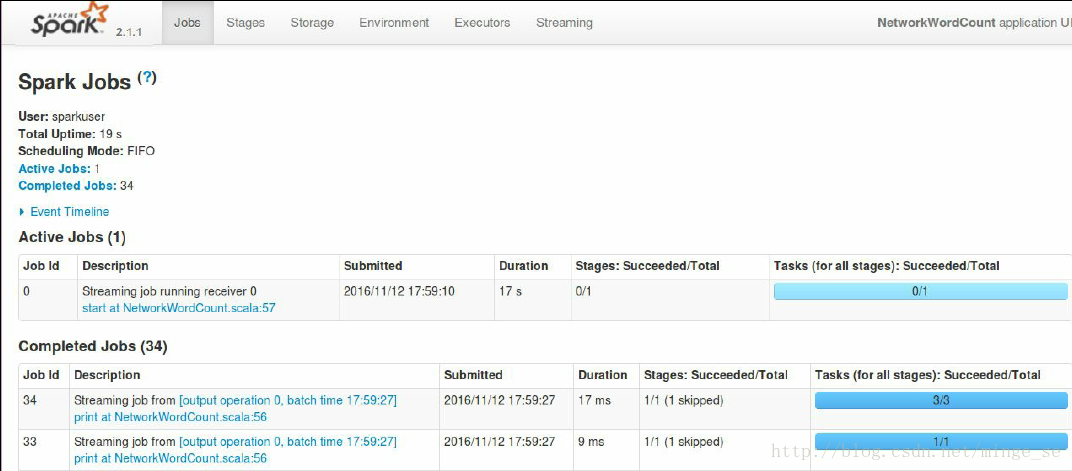

截图如下（因为我自己现在没有相应的job，所有使用其他地方的截图）：

注意：Spark UI中的section是惰性创建的，并且如果需要的话是可见的（visible）。举个例子，Active Jobs section只有当有一个job正在被运行时才是可见的。类似地，只有一个job已经成功完成或者失败才能在Completed Jobs部分和Failed Jobs部分可见。

Spark UI的“作业”选项卡部分使用org.apache.spark.ui.jobs.JobsTab类来呈现，该类使用org.apache.spark.ui.jobs.JobProgressListener获取作业的统计信息。

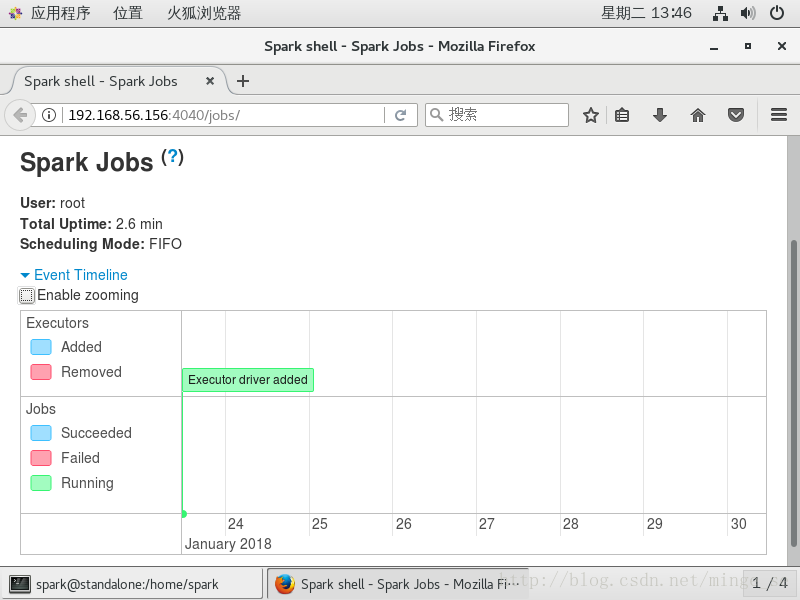

另外，如果展开“事件时间轴”（Event Timeline）部分，则可以看到SparkContext启动的时间（即，启动了驱动程序），和作业的执行情况（伴随着状态的更改）。

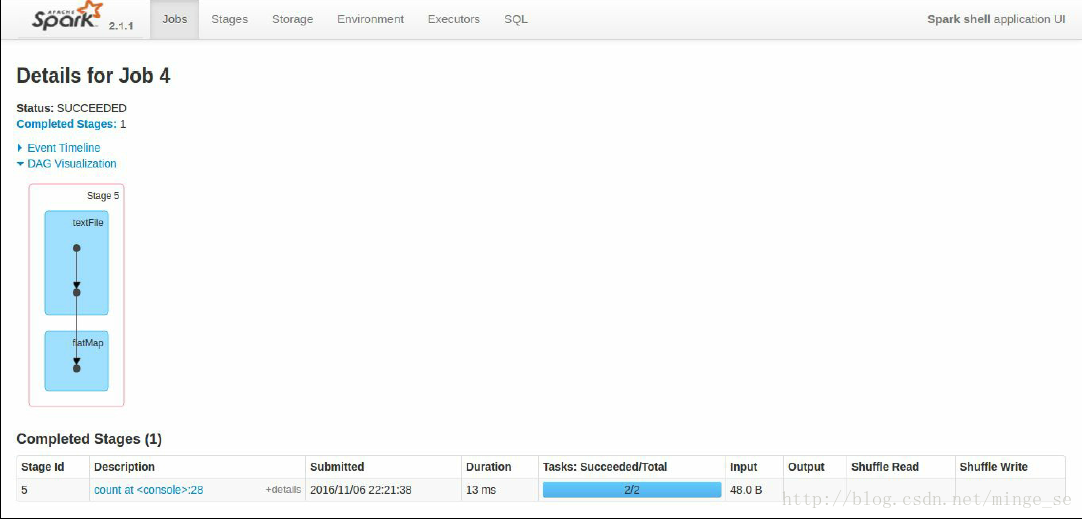

并且，通过点击任何一个job，你可以看到job的细节，也就是job的Event TimeLine，转换操作的DAG以及任务执行时被执行的stage，如下：

---

三、Stages

Stages标签页列出和提供当前spark上下文执行的所有job的当前stage。Stage选项卡使用org.apache.spark.ui.jobs.StagesTab类来呈现。

和Jobs选项卡一样，Stage选项卡也由三部分组成：

Active Stages：本部分是针对当前正在运行的活动阶段

Completed Stages：本部分适用于已成功完成的（正在运行的/失败的/已完成的）作业的阶段

Failed Stages：本部分适用于失败了的（正在运行的/失败的/已完成的）作业的阶段

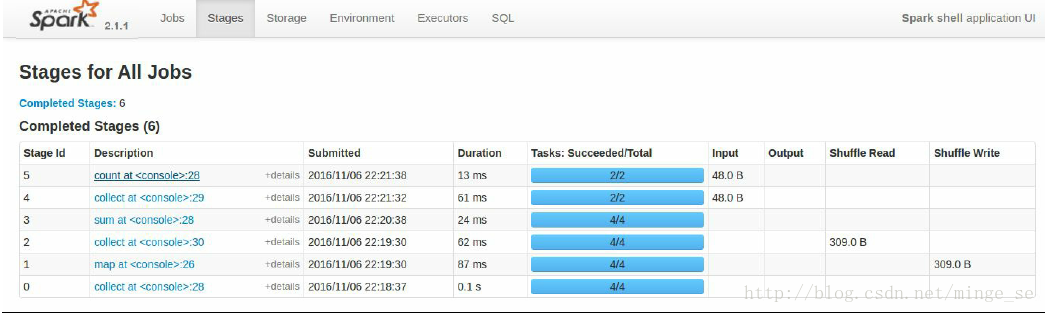

执行完Spark REPL/CLI中提交的所有作业之后，Stages选项卡将如下所示：

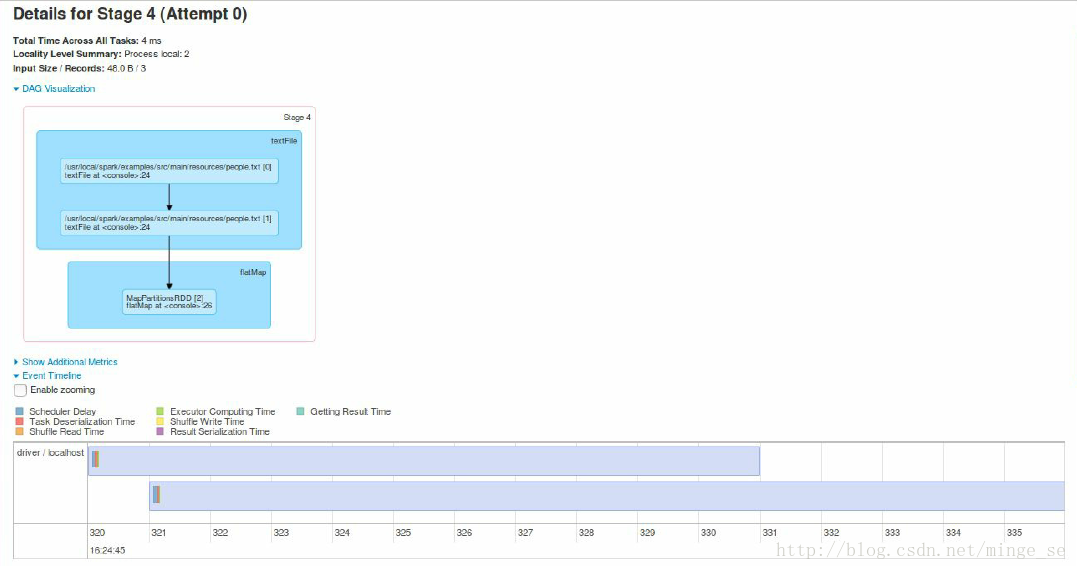

如果您点击任何阶段，您可以看到阶段的各种细节，即执行任务的DAG，事件时间轴等。 另外，这个页面提供了在这个阶段执行的executors和tasks的各种细节的度量：

---

四、Storage

如果job在执行时持久化（persist）/缓存（cache）了一个RDD，那么RDD的信息可以在这个选项卡中恢复。

我们来再次启动spark shell。读取一个文件，然后对它进行一个action操作。不过，这次我们在执行action之前先把文件缓存。

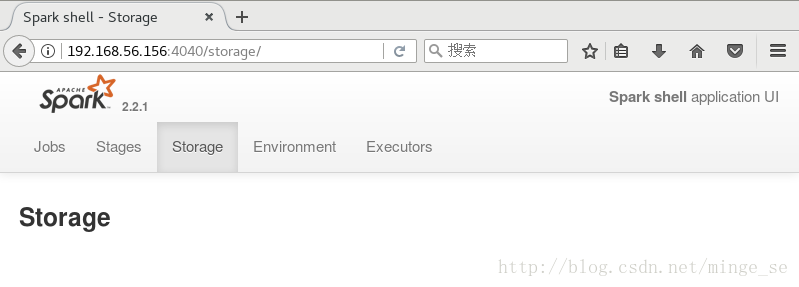

刚开始时，当你启动spark shell时，Storage选项卡是空白的：

我们使用spark上下文来读取一个文件：

scala> val file = sc.textFile("/opt/spark/examples/src/main/resources/people.txt")
file: org.apache.spark.rdd.RDD[String] = /opt/spark/examples/src/main/resources/people.txt MapPartitionsRDD[1] at textFile at <console>:24

现在我们来缓存这个RDD。默认情况下，它会被缓存在内存中。

scala> file.cache
res0: file.type = /opt/spark/examples/src/main/resources/people.txt MapPartitionsRDD[1] at textFile at <console>:24

我们前面已经讲过，只有当有action操作输入时，DAG中的transformation操作才会被执行。所以我们的cache操作也只有当对这个RDD进行action操作时才会执行。让我们来对它进行一个collect操作：

scala> file.collect
res1: Array[String] = Array(Michael, 29, Andy, 30, Justin, 19)

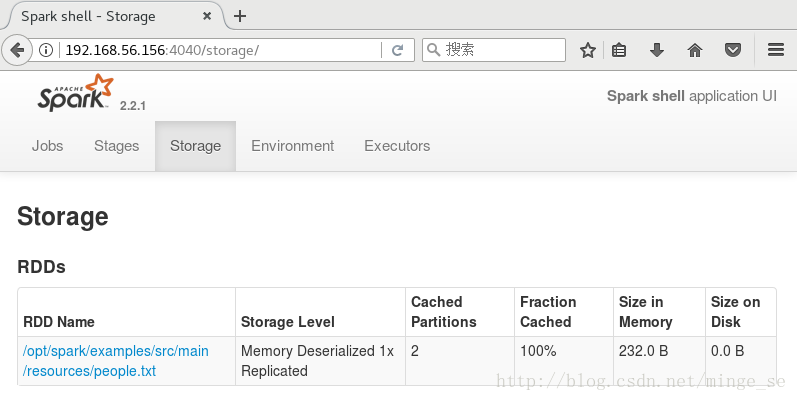

现在，我们可以在Storage选项卡中找到被缓存的RDD的信息。

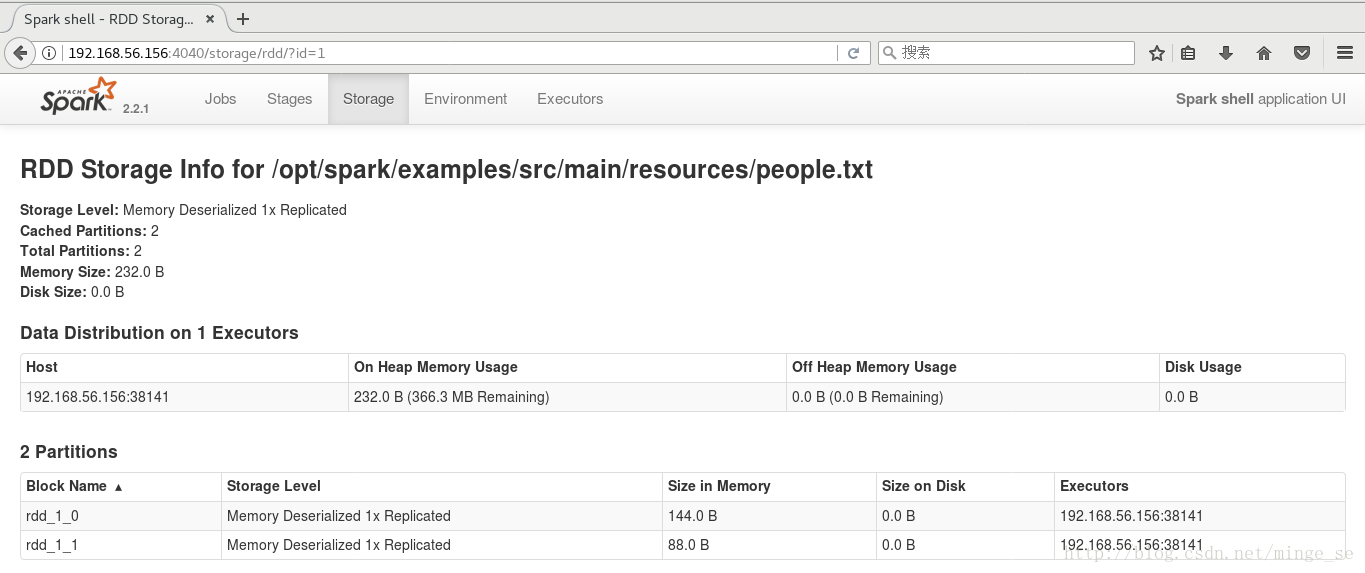

如果你点击RDD的名称，它提供有关RDD上分区（partitions）的信息以及存储RDD的主机的地址。

---

五、Enviroment

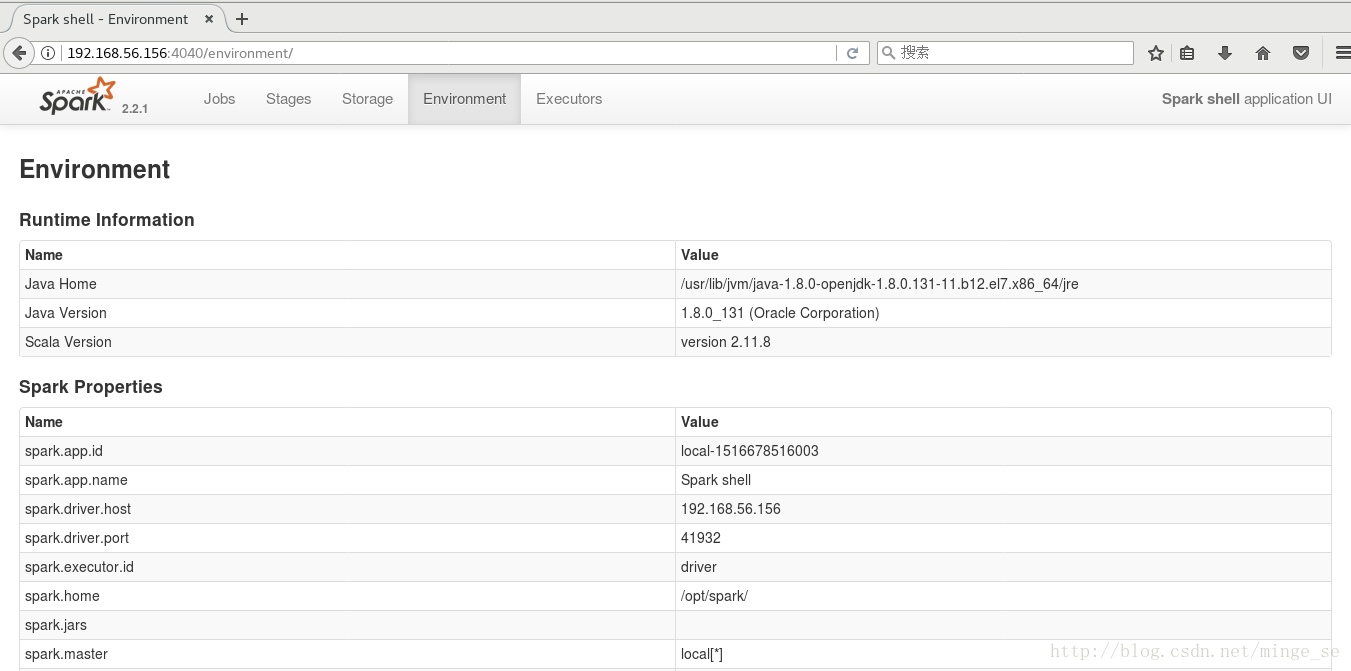

Environment选项卡提供有关Spark应用程序（或SparkContext）中使用的各种属性和环境变量的信息。

用户可以通过这个选项卡得到非常有用的各种Spark属性信息，而不用去翻找属性文件。

往下拉还有System Properties信息的表格，截图截不下了。

---

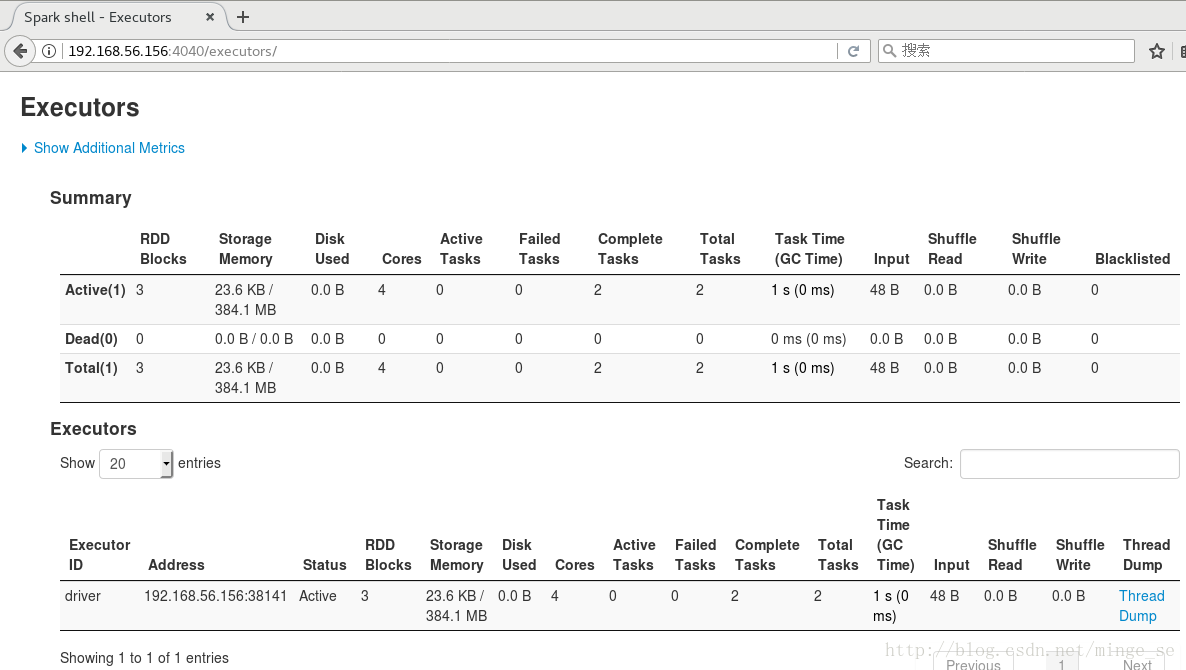

六、Executors

Spark UI中的Executors选项卡提供了关于内存、核心和其他被executors使用的资源的信息。这些信息在executor级别和汇总级别都可以获取到。

Spark UI的“执行器”选项卡部分的信息都使用org.apache.spark.ui.exec.ExecutorsListener类来呈现

另外，这个选项卡提供了一个选项来执行executor进程的线程转储，这对调试问题非常有用。 用户可以通过将spark.ui.threadDumpsEnabled设置为false来关闭此选项（默认情况下，设置为true）。

---

七、SQL

（只有运行了SQL查询才会有SQL选项卡）

Spark UI的SQL选项卡提供了非常有用的SQL查询。我们在以后的文章中将介绍Spark SQL框架的工作。现在，我们在spark shell中执行这些命令：

在以下示例中，我们将使用SparkSession库在Spark中读取JSON文件，并在JSON数据上创建临时视图，然后我们将在表上运行Spark SQL查询

scala> import spark.implicits._
import spark.implicits._

scala> import org.apache.spark.sql.SparkSession
import org.apache.spark.sql.SparkSession

scala> val spark = SparkSession.builder().appName("Spark SQL basic example").getOrCreate()
18/01/23 16:06:22 WARN ObjectStore: Version information not found in metastore. hive.metastore.schema.verification is not enabled so recording the schema version 1.2.0
18/01/23 16:06:23 WARN ObjectStore: Failed to get database default, returning NoSuchObjectException
18/01/23 16:06:25 WARN ObjectStore: Failed to get database global_temp, returning NoSuchObjectException
18/01/23 16:06:26 WARN SparkSession$Builder: Using an existing SparkSession; some configuration may not take effect.
spark: org.apache.spark.sql.SparkSession = org.apache.spark.sql.SparkSession@3cc7cf58

scala> val df = spark.read.json("/opt/spark/examples/src/main/resources/people.json")
df: org.apache.spark.sql.DataFrame = [age: bigint, name: string]

scala> df.createOrReplaceTempView("people")

scala> val sqlDF = spark.sql("SELECT * FROM people")
sqlDF: org.apache.spark.sql.DataFrame = [age: bigint, name: string]

scala> sqlDF.show()
+----+-------+
| age|   name|
+----+-------+
|null|Michael|
|  30|   Andy|
|  19| Justin|
+----+-------+

当运行完这个例子后，SQL查询的细节能够在SQL选项卡中找到。 它提供了SQL查询的DAG以及显示Spark如何优化已执行的SQL查询的查询计划

SQL选项卡通过org.apache.spark.sql.execution.ui.SQLListener类获得这些信息。

---

八、Streaming



*这部分内容暂且略过，以后接触到Streaming再补充
