📖Android搭建3D高德地图详细教程

📖第1章高德地图介绍

✅了解高德地图

高德地图是一款由中国高德软件开发的地图应用程序，提供了包括地图、导航、公交、步行、骑行、出行、地理编码、逆地理编码、地图搜索、路径规划、天气预报、地图 SDK 等多种功能。

其中，Android 地图 SDK 是一套地图开发调用接口，开发者可以轻松地在自己的 Android 应用中加入地图相关的功能，包括：地图显示（含室内、室外地图）、与地图交互、在地图上绘制、兴趣点搜索、地理编码、离线地图等功能。

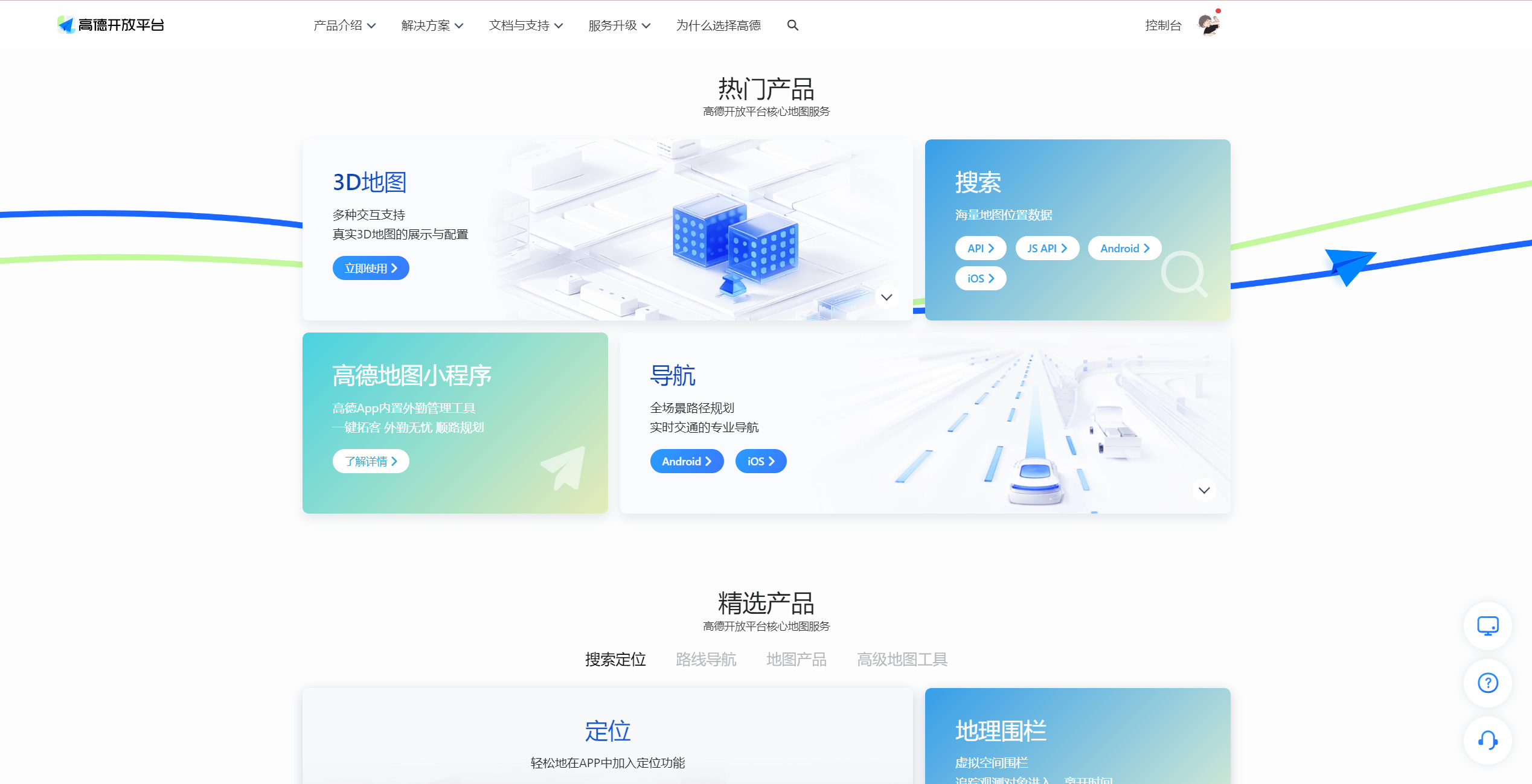

高德地图开放平台：https://lbs.amap.com/

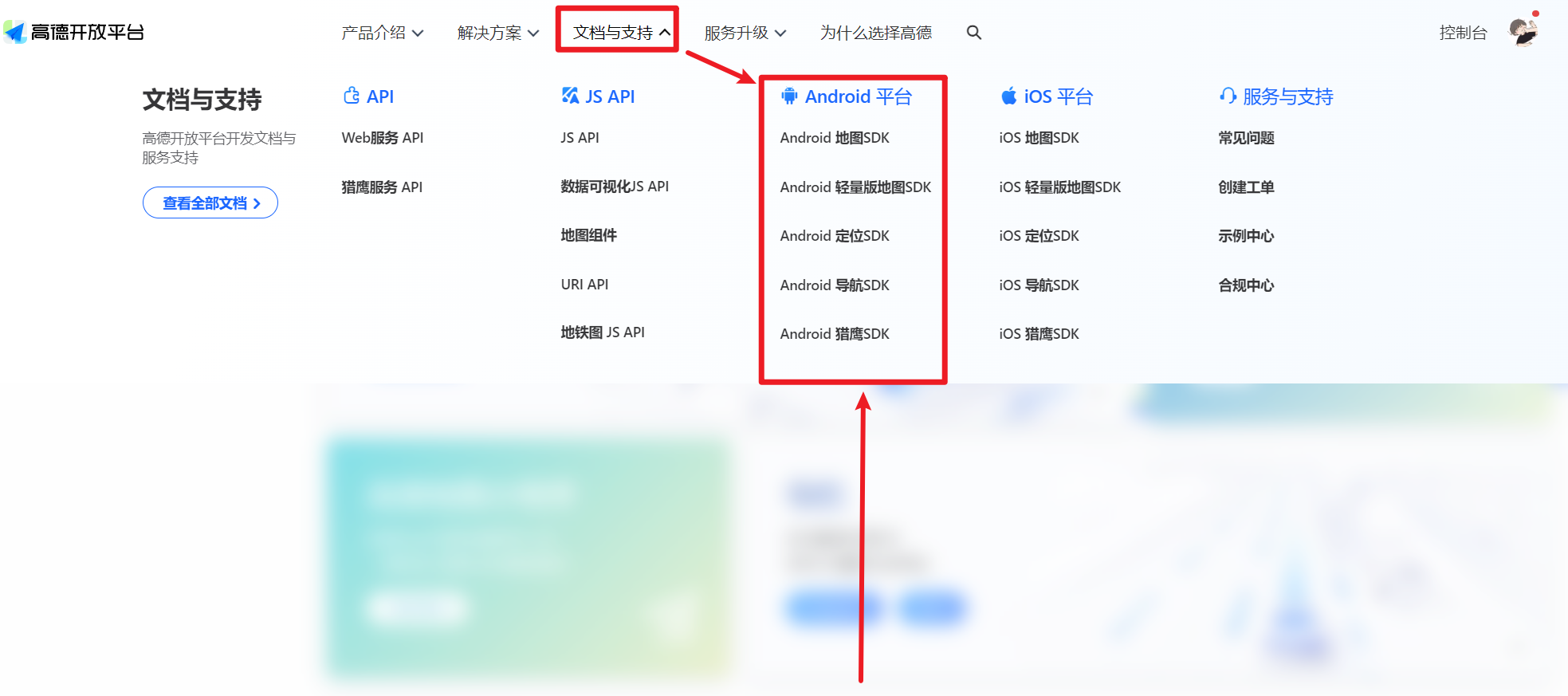

接下来的Android高德地图实战会经常参考官网中Android平台的高德地图相关文档。

✅2D地图与3D地图

2D地图和3D地图是两种不同类型的地图呈现方式

2D 地图（二维地图）： 以平面方式呈现地理信息，通常包括经度和纬度坐标。这类地图是平面的，类似于传统的纸质地图，其中只有 x 和 y 轴。
3D 地图（三维地图）： 则以三维方式呈现地理信息，通常包括经度、纬度和高度坐标。这类地图更加真实地模拟了地球表面的地形和建筑物。

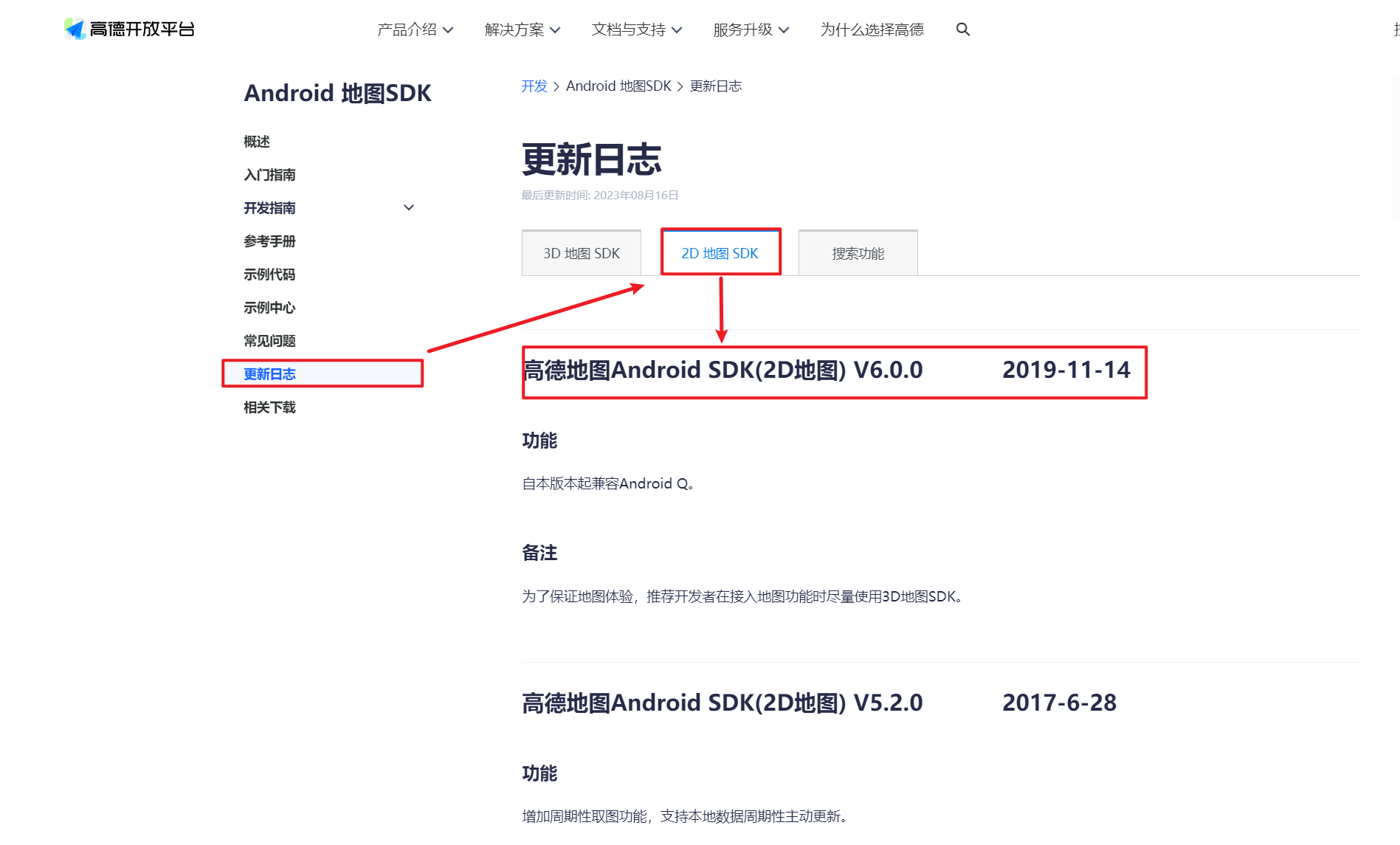

在高德地图中，2D地图在2019-11-14起便停止维护了，版型停留在V6.0.0 ，而3D地图和搜索一直在维护更新中，所以后面的案例都是围绕3D地图展开。

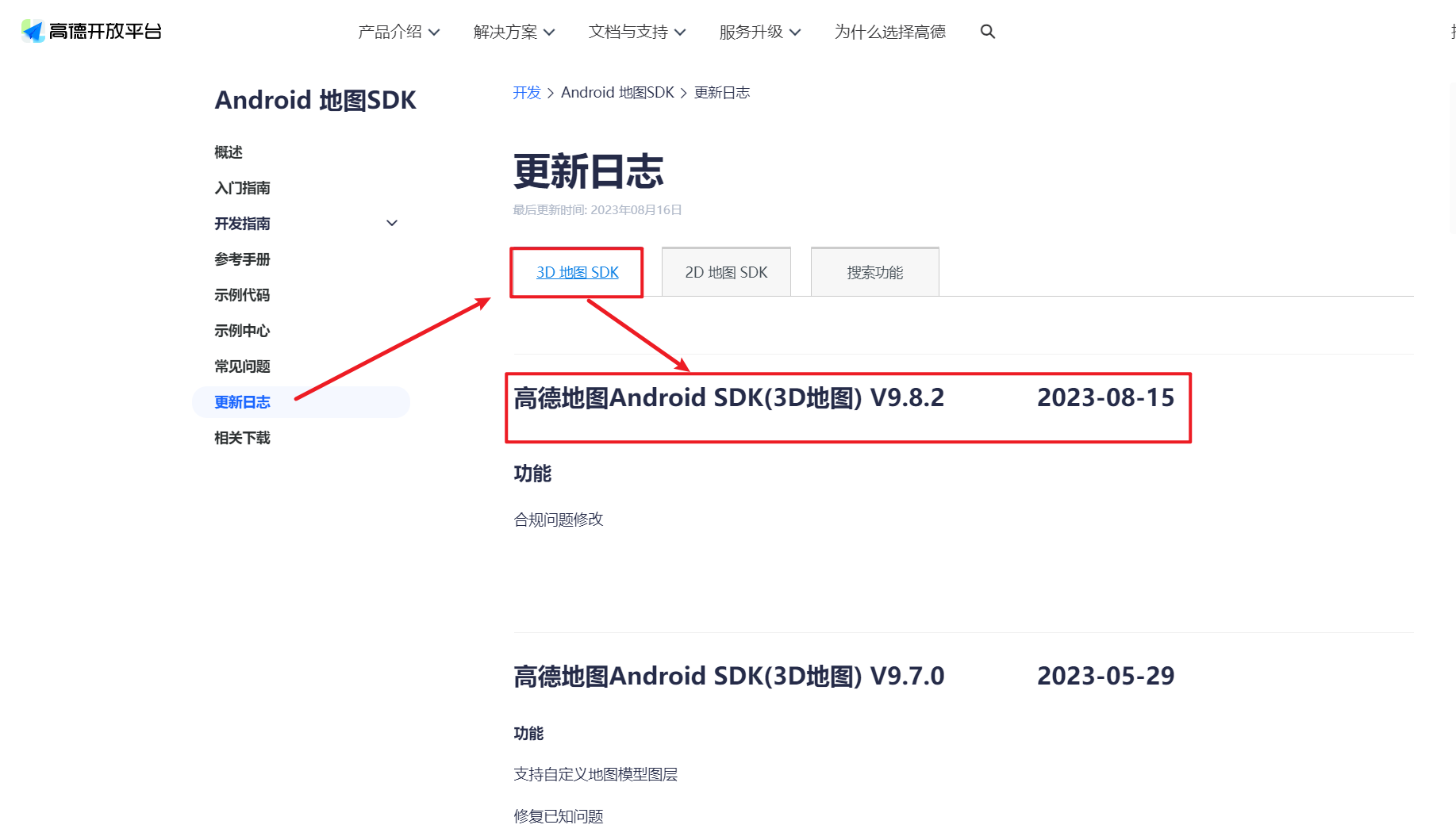

3D地图截止本篇文章编写时最近一次更新在2023-08-15，版本V9.8.2 。

📖第2章搭建3D地图并显示

2D地图和3D地图搭建差不多，只是3D地图需要添加so库，而2D地图无需这一步骤，详细步骤参考如下：

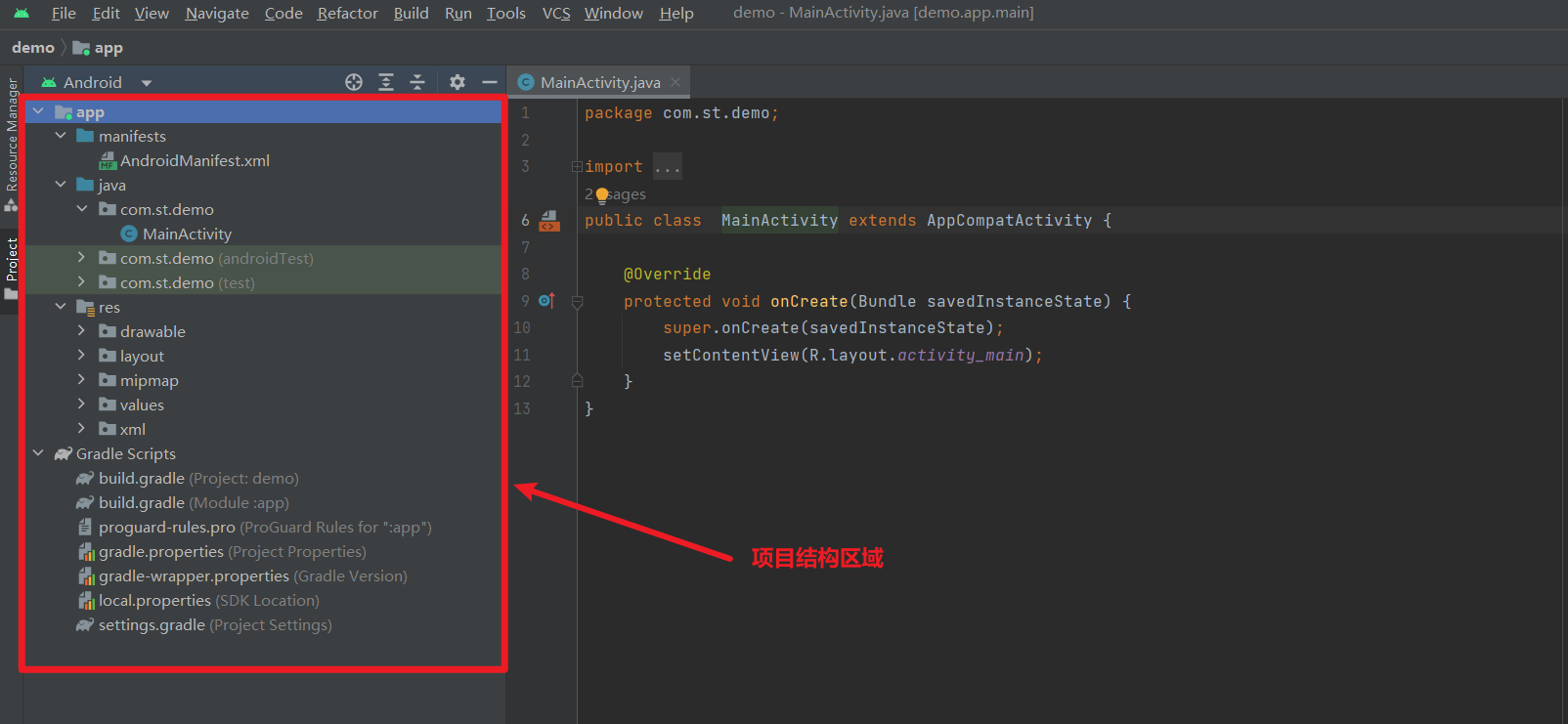

✅第 1 步：创建 Android 项目

本篇案例使用的环境如下：

编译器：Android Studio Giraffe | 2022.3.1
JDK：JDK11
Gradle插件版本7.2.1,Gradle版本7.3.3
SDK28，相当于android 9.0

2022.3.1的Android Studio对应的Gradle插件版本在3.2-8.1之间都可以，可以参考官网:

https://developer.android.google.cn/studio/releases/gradle-plugin?hl=zh-cn

✅第 2 步：获取高德Key

这里默认你已经创建好了高德开发平台账号,如果没有注册,则先注册一下

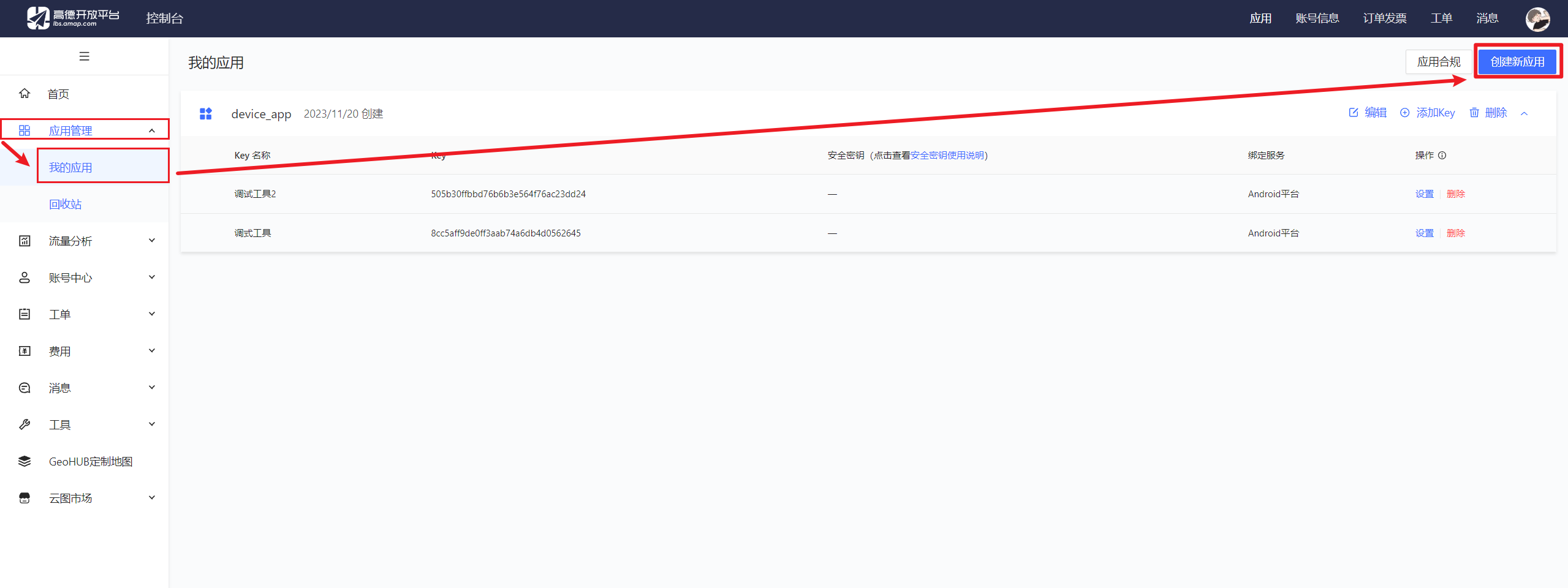

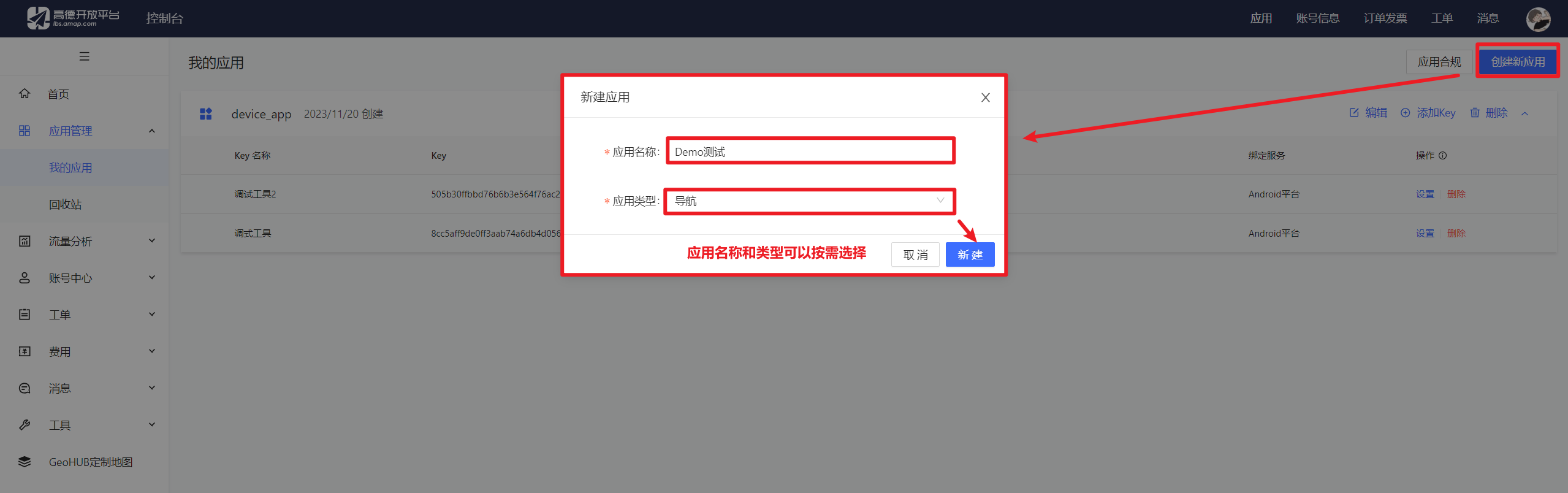

**第1步：**创建新应用。进入到控制台，点击应用管理->我的应用->创建新应用

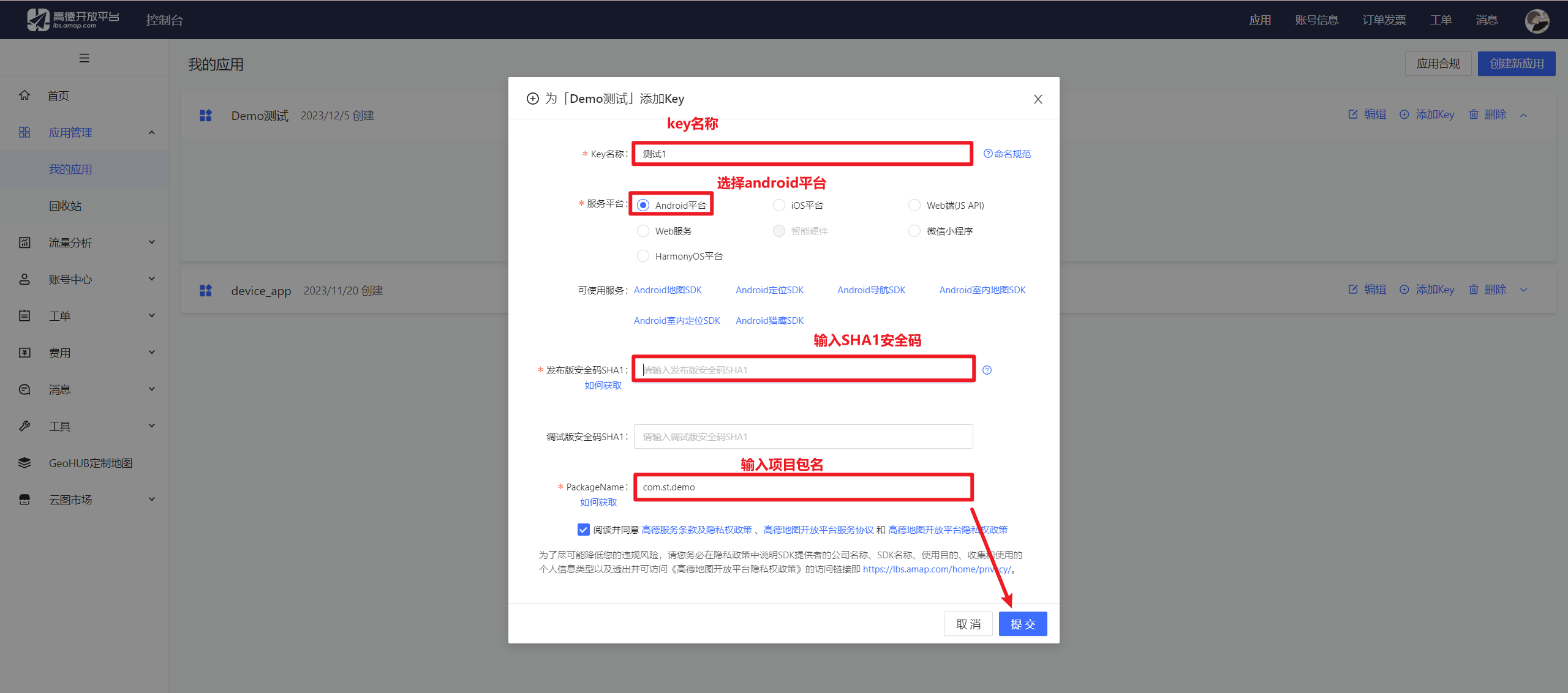

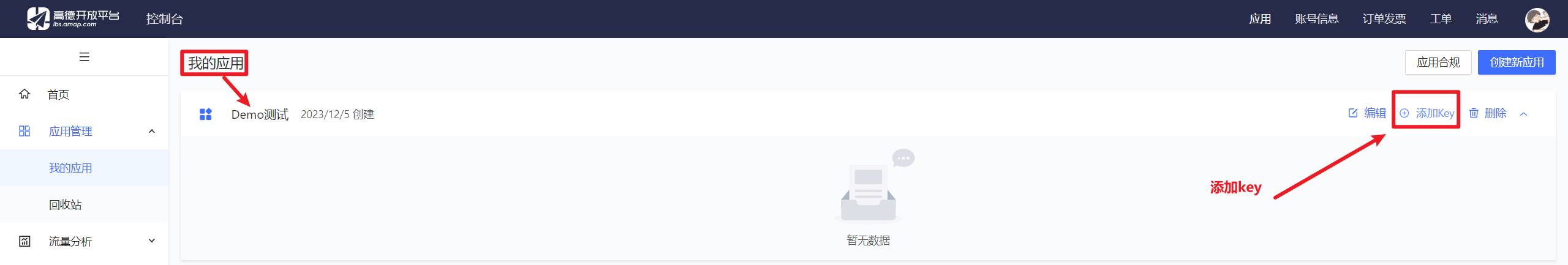

第2步: 添加Key

**第3步：**获取SHA1安全码

获取SHA1安全码只需要一行命令：keytool -v -list -keystore keystore的文件路径

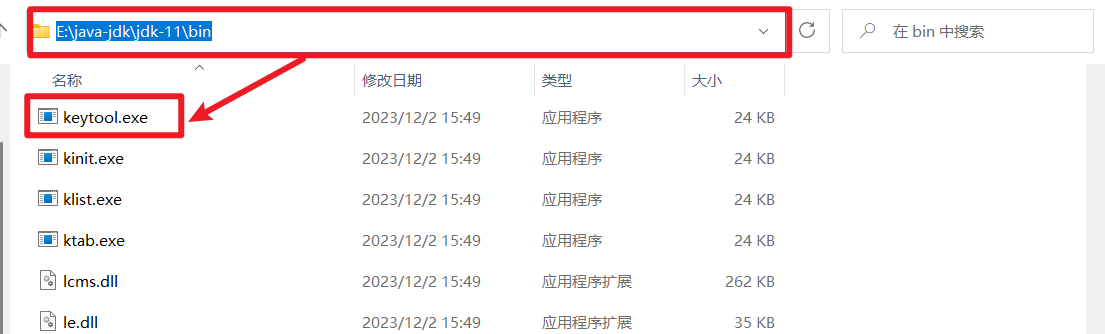

这行命令的本质就是使用JDK的bin目录下的keytool.exe文件来执行keytool 指令，根据keystore来生成SHA1安全码。

说明：keystore 文件为 Android 签名证书文件。

注意： keystore有开发模式（debug）和发布模式（release），两种模式获取的SHA1值是不同的，发布 apk时需要根据发布apk对应的keystore重新配置Key。而debug.keystore是在SDK的安装路径.android\下可以找到。

所以只要有JDK环境和keystore文件即可生成SHA1安全码，下面提供两种方式：

Android Studio获取SHA1
JDK自带工具获取SHA1

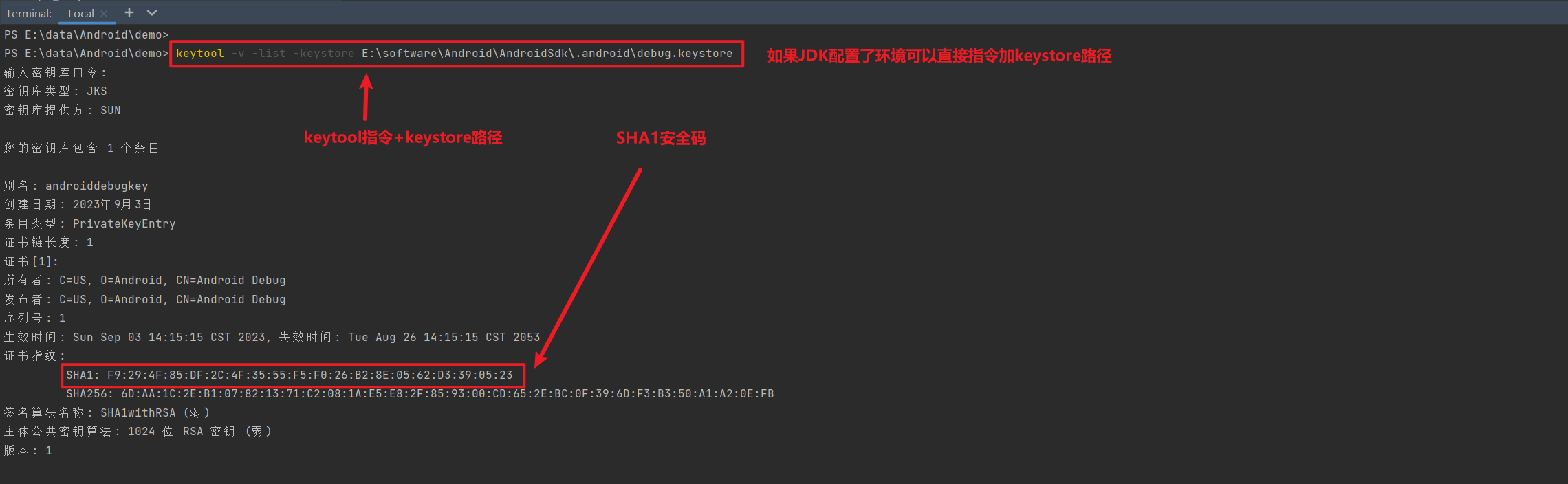

🚩方式一：通过Android Studio获取SHA1

打开Android Studio的Terminal工具，在控制台直接输入下面命令

//1. 输入指令:
keytool -v -list -keystore E:\software\Android\AndroidSdk\.android\debug.keystore

//2. 输入密钥库口令: 默认密码是android

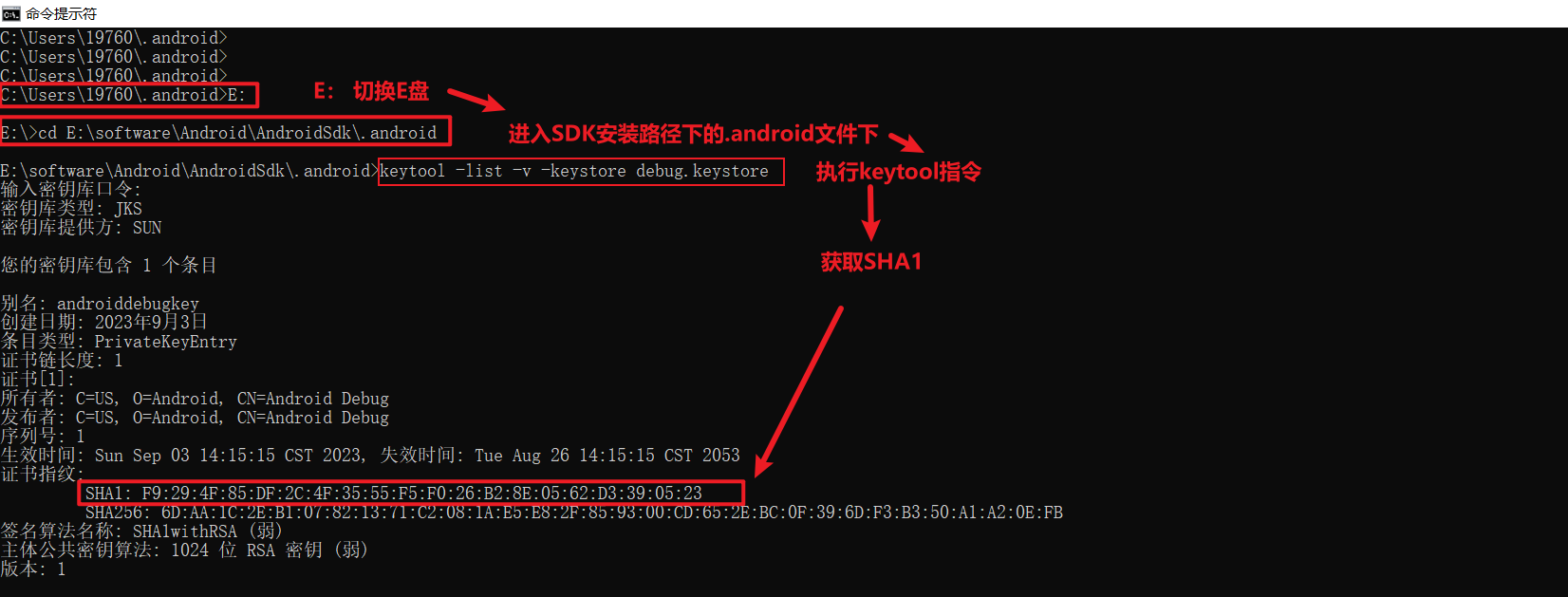

🚩方式一：使用 keytool（jdk自带工具）获取SHA1（了解）

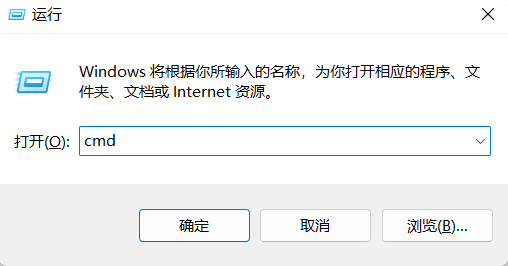

win+R运行，输入cmd进入控制台：

在弹出的控制台窗口中输入 cd .android 定位到 .android 文件夹：

注意：

.android文件夹是在SDK安装路径，是你安装Android Studio一同安装的，如果你没有选择在其他位置，那就默认在C盘，直接使用cd .android即可，下面图片是我安装在其他位置。

**第4步：**生产key

将SHA1安全码在第二步进行输入并提交即可获取key

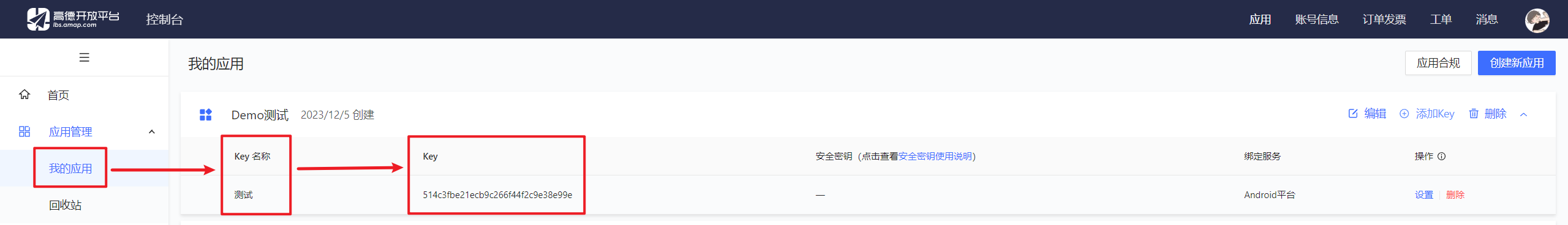

提交后就能看到我们生成的调试版本key

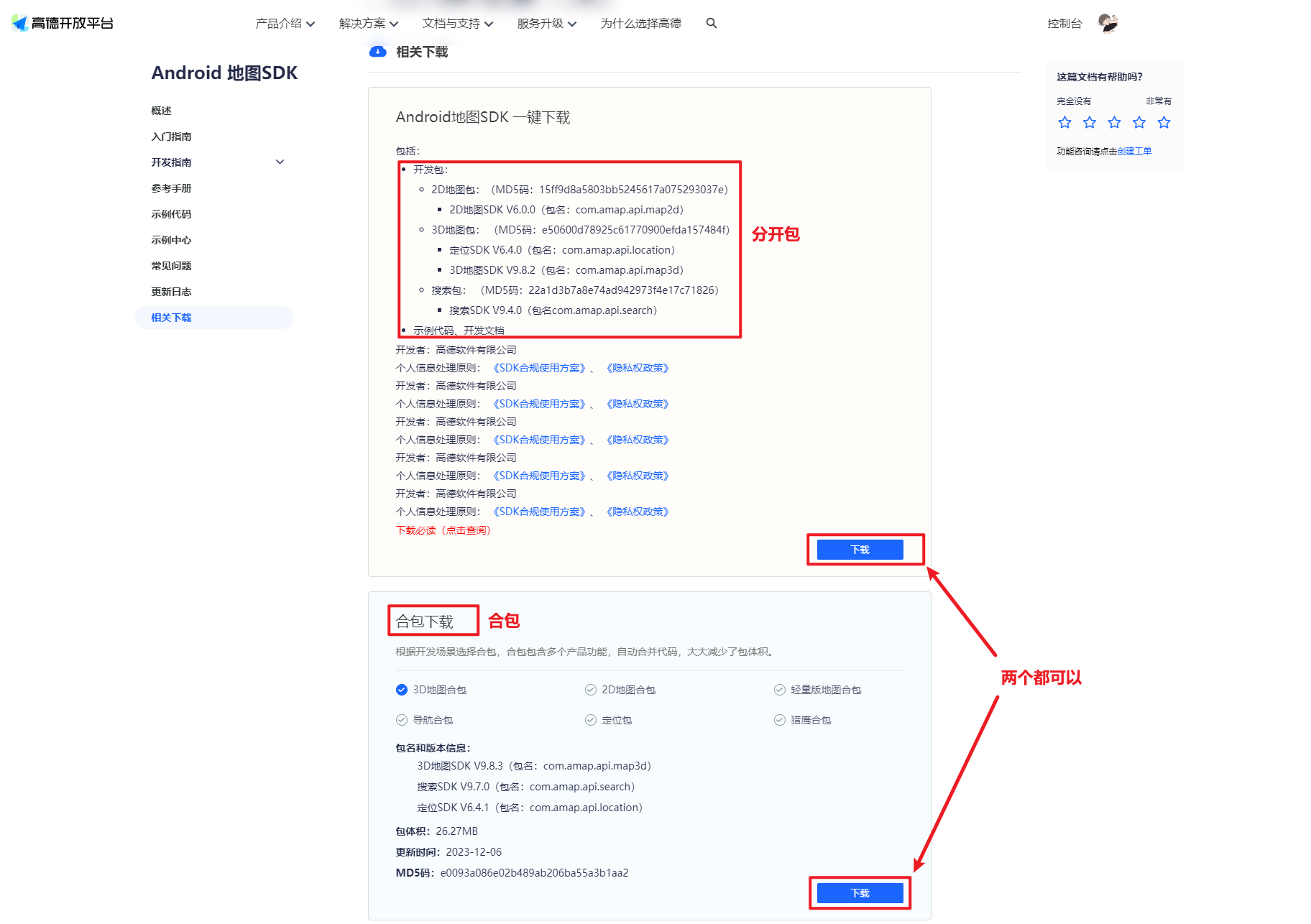

✅第 3 步：下载地图SDK

官网地址：https://lbs.amap.com/api/android-sdk/download/

✅第 4 步：添加地图 SDK

🚩通过拷贝添加SDK开发包

1、添加 jar 文件：

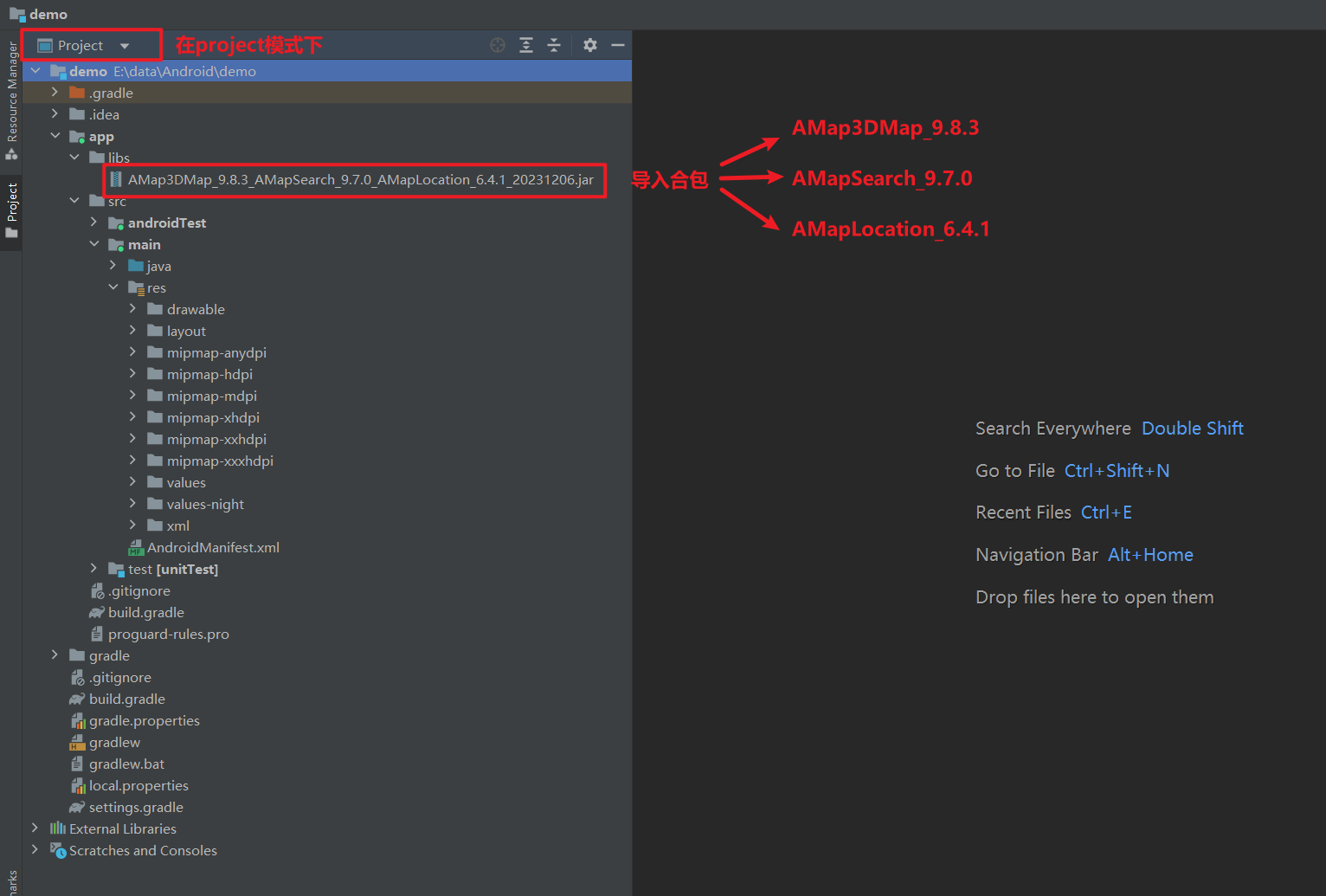

将下载的地图 SDK 的 jar包复制到工程（此处截图以官方示例Demo为例子）的 libs 目录下，如果有老版本 jar 包在其中，请删除。如图所示：

2、添加 so 库：

说明：3D地图才需要添加so库，2D地图无需这一步骤。

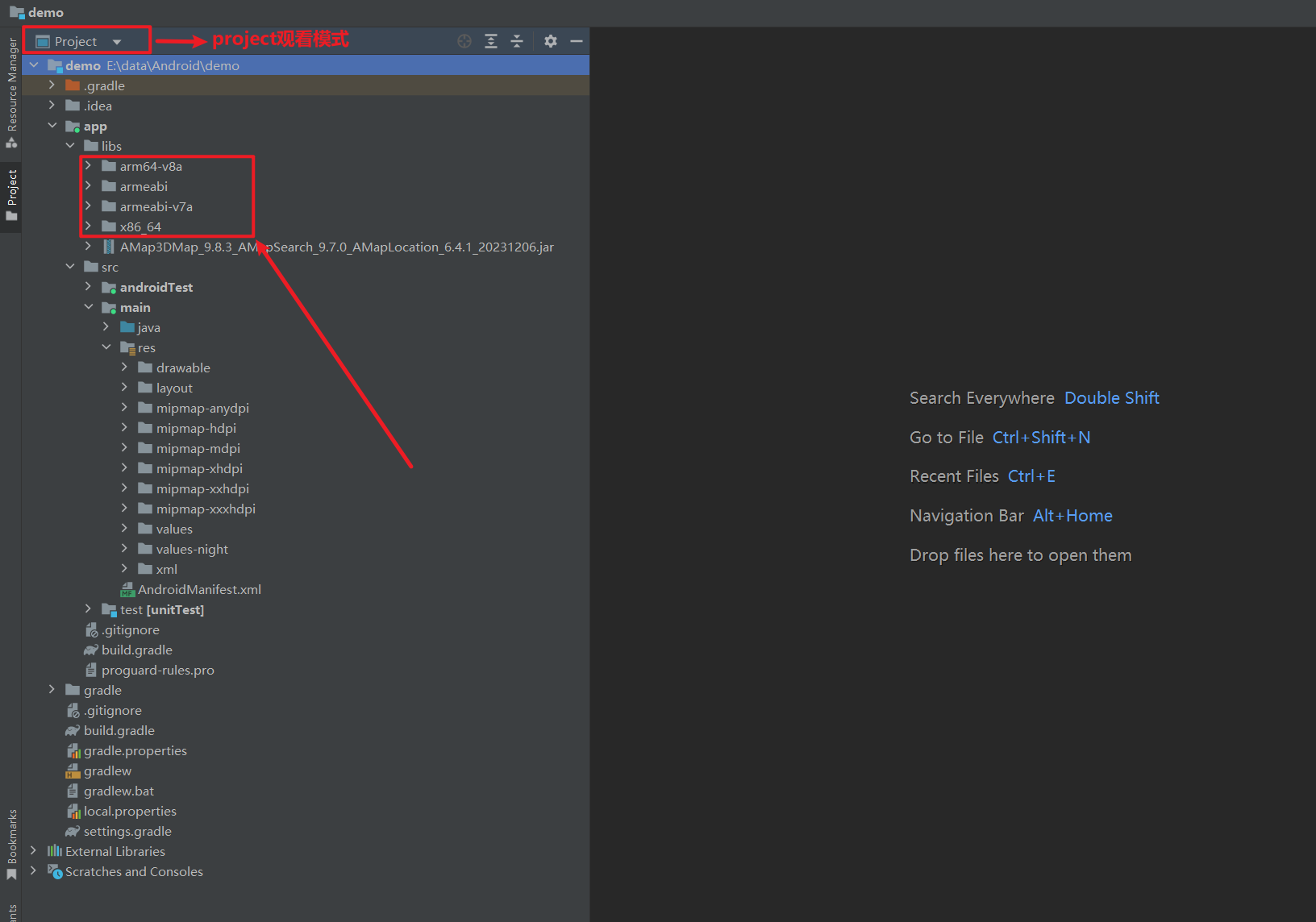

保持project查看方式，以下介绍两种导入so文件的方法。

将下载文件的 armeabi 文件夹复制到 libs 目录，如果有这个目录,请将下载的 so 库复制到这个目录。

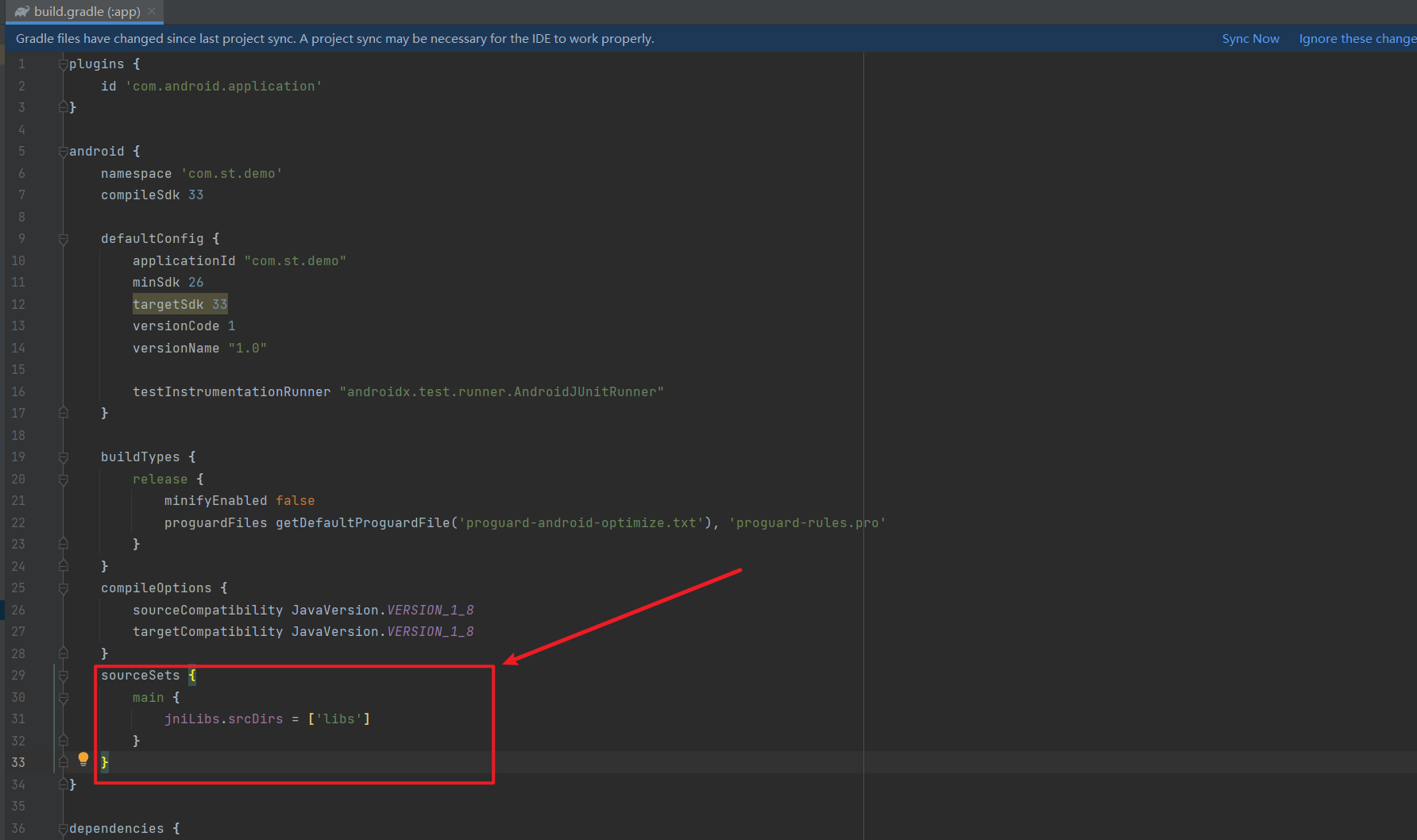

然后打开build.gradle，找到 sourceSets 标签，在里面增加一项配置，如图所示：

没有则添加

    sourceSets {
        main {
            jniLibs.srcDirs = ['libs']
        }
    }

🚩通过Gradle集成SDK

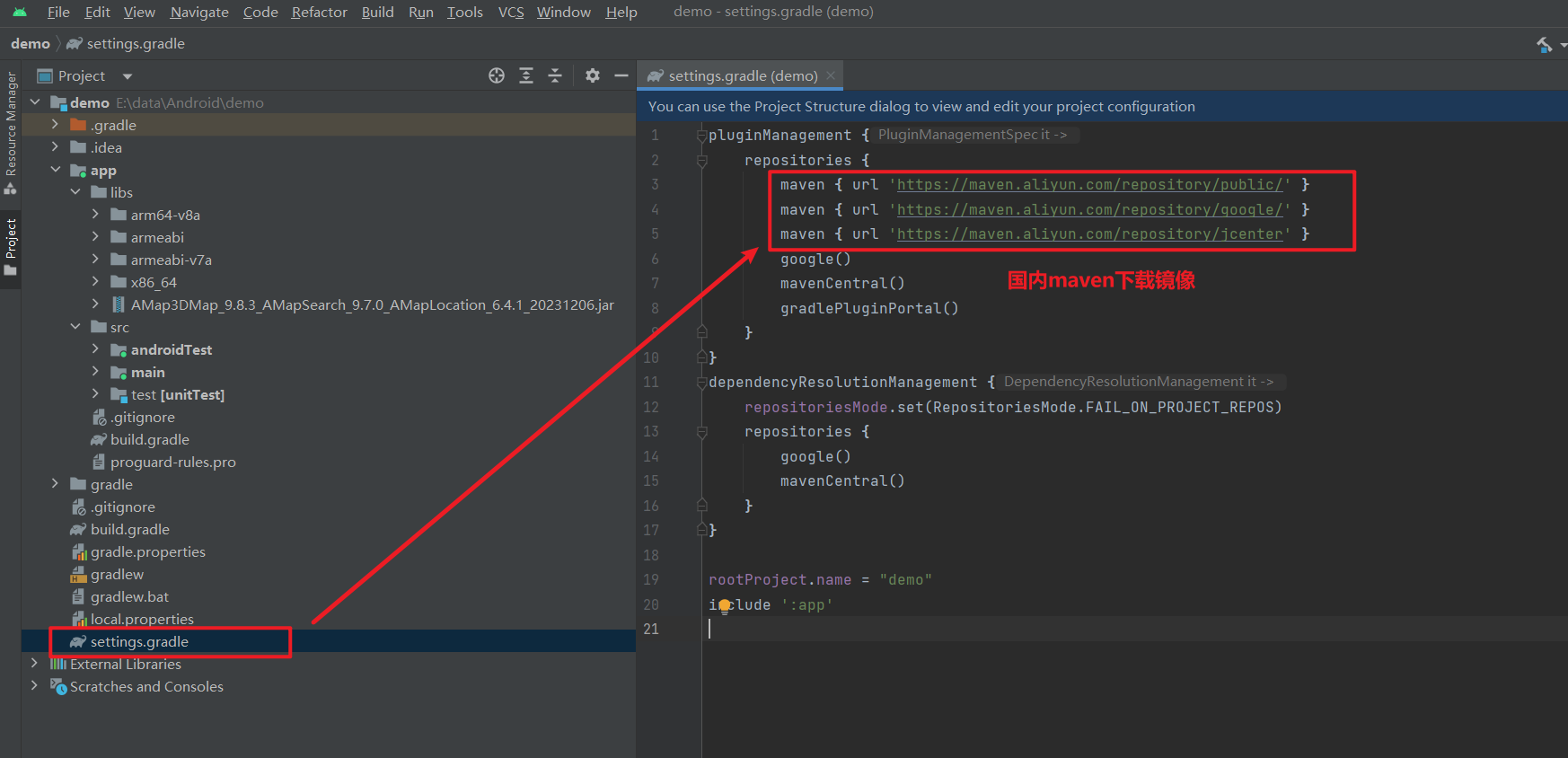

1、在Project的``settings.gradle中添加国内maven、jcenter`仓库地址

在2022年1月的Gradle7.1.0版本做了更新，将buildscript和allprojects的仓库配置被挪到Project下的setting.gradle里面了，所以不在build.gradle文件中配置了。

    repositories {
        maven { url 'https://maven.aliyun.com/repository/public/' }
        maven { url 'https://maven.aliyun.com/repository/google/' }
        maven { url 'https://maven.aliyun.com/repository/jcenter' }
        google()
        mavenCentral()
        gradlePluginPortal()
    }

2、在主工程的build.gradle文件配置dependencies

根据项目需求添加SDK依赖。引入各个SDK功能最新版本， dependencies 配置方式如下：

SDK	引入代码
3D地图	compile ‘com.amap.api:3dmap:latest.integration’
2D地图	compile ‘com.amap.api:map2d:latest.integration’
导航	compile ‘com.amap.api:navi-3dmap:latest.integration’
搜索	compile ‘com.amap.api:search:latest.integration’
定位	compile ‘com.amap.api:location:latest.integration’

主工程的build.gradle文件在Project目录中位置：

dependencies {
    implementation fileTree(dir: 'libs', include: ['*.jar'])
    implementation 'com.amap.api:3dmap:latest.integration'
    implementation 'com.amap.api:search:latest.integration'
    implementation 'com.amap.api:location:latest.integration'
}

注意：

3D地图 SDK 和导航 SDK，5.0.0 版本以后全面支持多平台 so 库(armeabi、armeabi-v7a、arm64-v8a、x86、x86_64)，开发者可以根据需要选择。同时还需要注意的是：如果您涉及到新旧版本更替请移除旧版本的 so 库之后替换新版本 so 库到工程中。
navi导航SDK 5.0.0以后版本包含了3D地图SDK，所以请不要同时引入 map3d 和 navi SDK。
如果build失败提示com.amap.api:XXX:X.X.X 找不到，请确认拼写及版本号是否正确，如果访问不到jcenter可以切换为maven仓库尝试一下。
依照上述方法引入 SDK 以后，不需要在libs文件夹下导入对应SDK的 so 和 jar 包，会有冲突。

✅第 5 步：项目添加Key

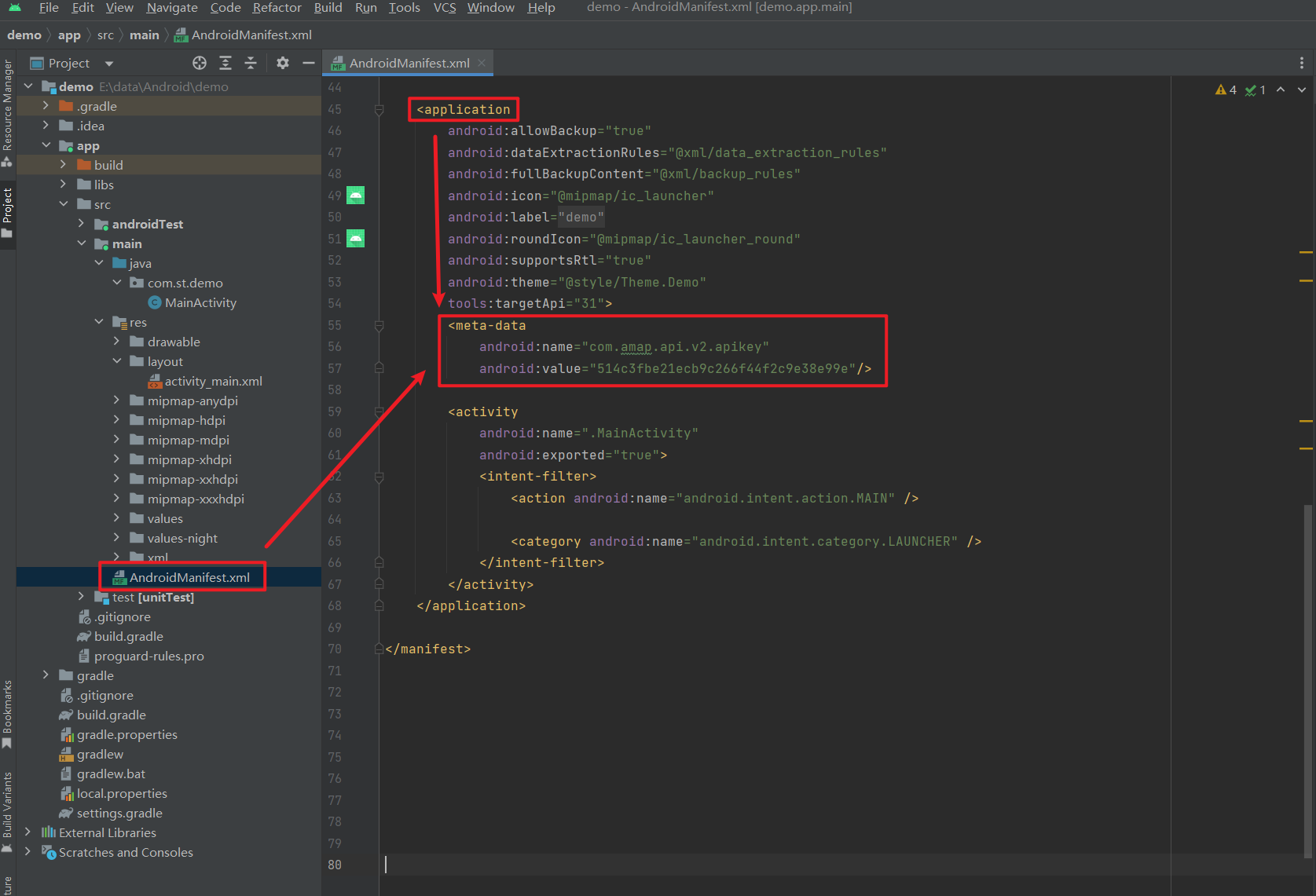

在AndroidManifest.xml的application标签中配置Key：

<application
         android:icon="@drawable/icon"
         android:label="@string/app_name" >
         <meta-data
            android:name="com.amap.api.v2.apikey"
            android:value="请输入您的用户Key"/>
            ……
</application>

✅第 6 步：项目配置权限

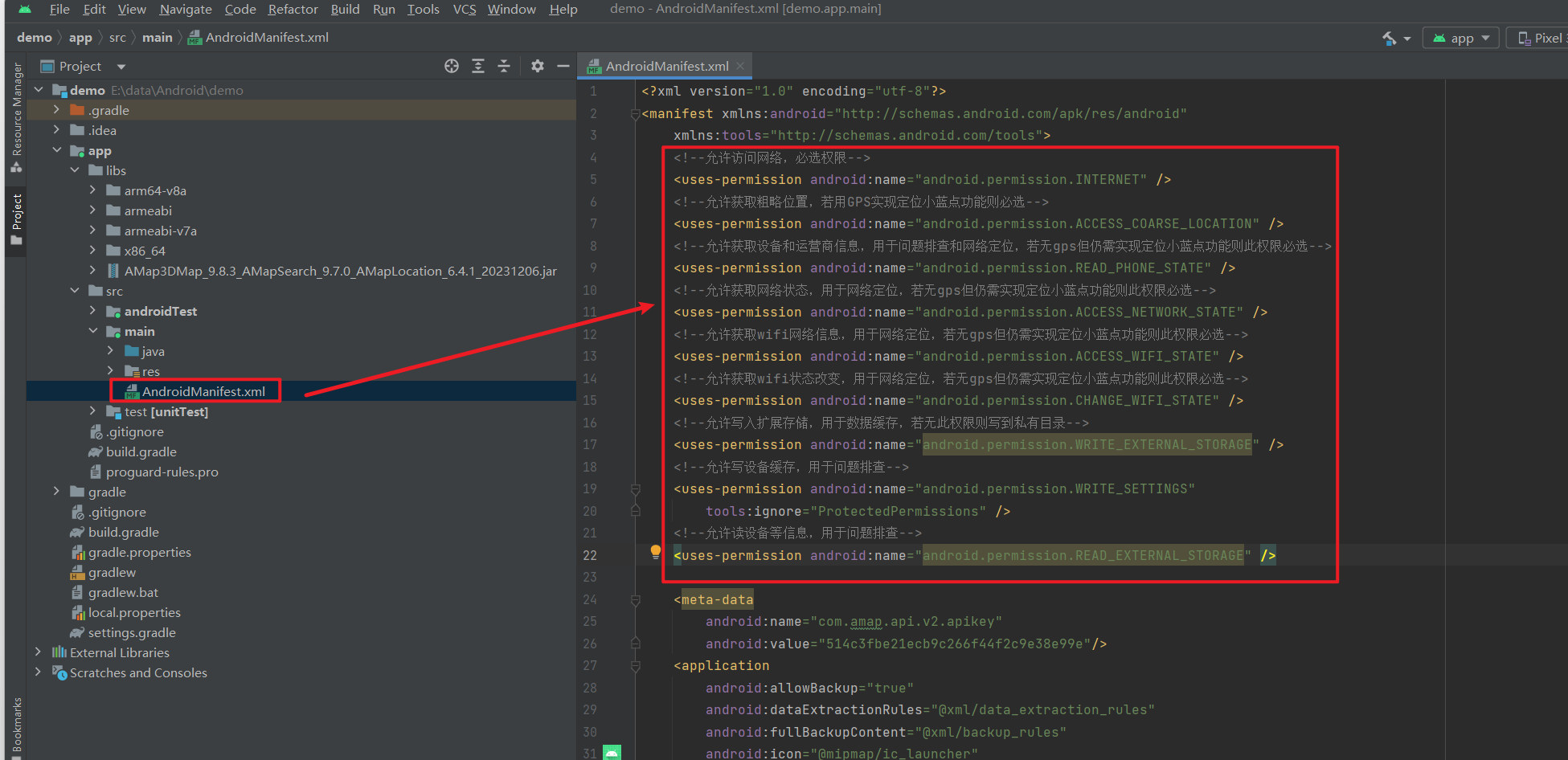

在AndroidManifest.xml中配置权限:

地图SDK：

<!--允许访问网络，必选权限-->
<uses-permission android:name="android.permission.INTERNET" />

<!--允许获取粗略位置，若用GPS实现定位小蓝点功能则必选-->
<uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION" />

<!--允许获取设备和运营商信息，用于问题排查和网络定位，若无gps但仍需实现定位小蓝点功能则此权限必选-->
<uses-permission android:name="android.permission.READ_PHONE_STATE" />

<!--允许获取网络状态，用于网络定位，若无gps但仍需实现定位小蓝点功能则此权限必选-->
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />

<!--允许获取wifi网络信息，用于网络定位，若无gps但仍需实现定位小蓝点功能则此权限必选-->
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />

<!--允许获取wifi状态改变，用于网络定位，若无gps但仍需实现定位小蓝点功能则此权限必选-->
<uses-permission android:name="android.permission.CHANGE_WIFI_STATE" />

<!--允许写入扩展存储，用于数据缓存，若无此权限则写到私有目录-->
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />

<!--允许写设备缓存，用于问题排查-->
<uses-permission android:name="android.permission.WRITE_SETTINGS" />

<!--允许读设备等信息，用于问题排查-->
<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE" />

搜索SDK：

<!--允许访问网络，必选权限-->
<uses-permission android:name="android.permission.INTERNET" />

<!--允许读设备等信息，用于问题排查-->
<uses-permission android:name="android.permission.READ_PHONE_STATE" />

<!--允许获取网络状态-->
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />

<!--允许获取wifi网络信息-->
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />

<!--允许写入扩展存储，用于搜索结果缓存，若无此权限则写到私有目录-->
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />

<!--允许写设备缓存，用于问题排查-->
<uses-permission android:name="android.permission.WRITE_SETTINGS" />

<!--允许读设备等信息，用于问题排查-->
<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE" />

可以更具需求来添加权限配置：

✅第 7 步：显示地图

分为三个步骤:

在布局文件中添加地图控件
在activity或fragment中初始化地图容器
使用AMap地图控制器类来显示并操作地图

在activity_main.xml布局文件中添加MapView组件：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <com.amap.api.maps.MapView
        android:id="@+id/map"
        android:layout_width="match_parent"
        android:layout_height="match_parent">
    </com.amap.api.maps.MapView>

</LinearLayout>

在activity中初始化地图容器

        MapsInitializer.updatePrivacyShow(this,true,true);//隐私合规接口
        MapsInitializer.updatePrivacyAgree(this,true);//隐私合规接口

        MapView mapView = findViewById(R.id.map); //获取地图视图对象
        mapView.onCreate(savedInstanceState);//创建地图

获取地图对象并显示


        if (aMap == null) {
            aMap = mMapView.getMap();  //获取地图对象并显示
        }

注意：

初始化地图容器之前必须进行隐私合规接口的检查，否则可能不能正常显示map，或者地图将白屏，这是因为近几年来关于用户隐私问题越来被重视。

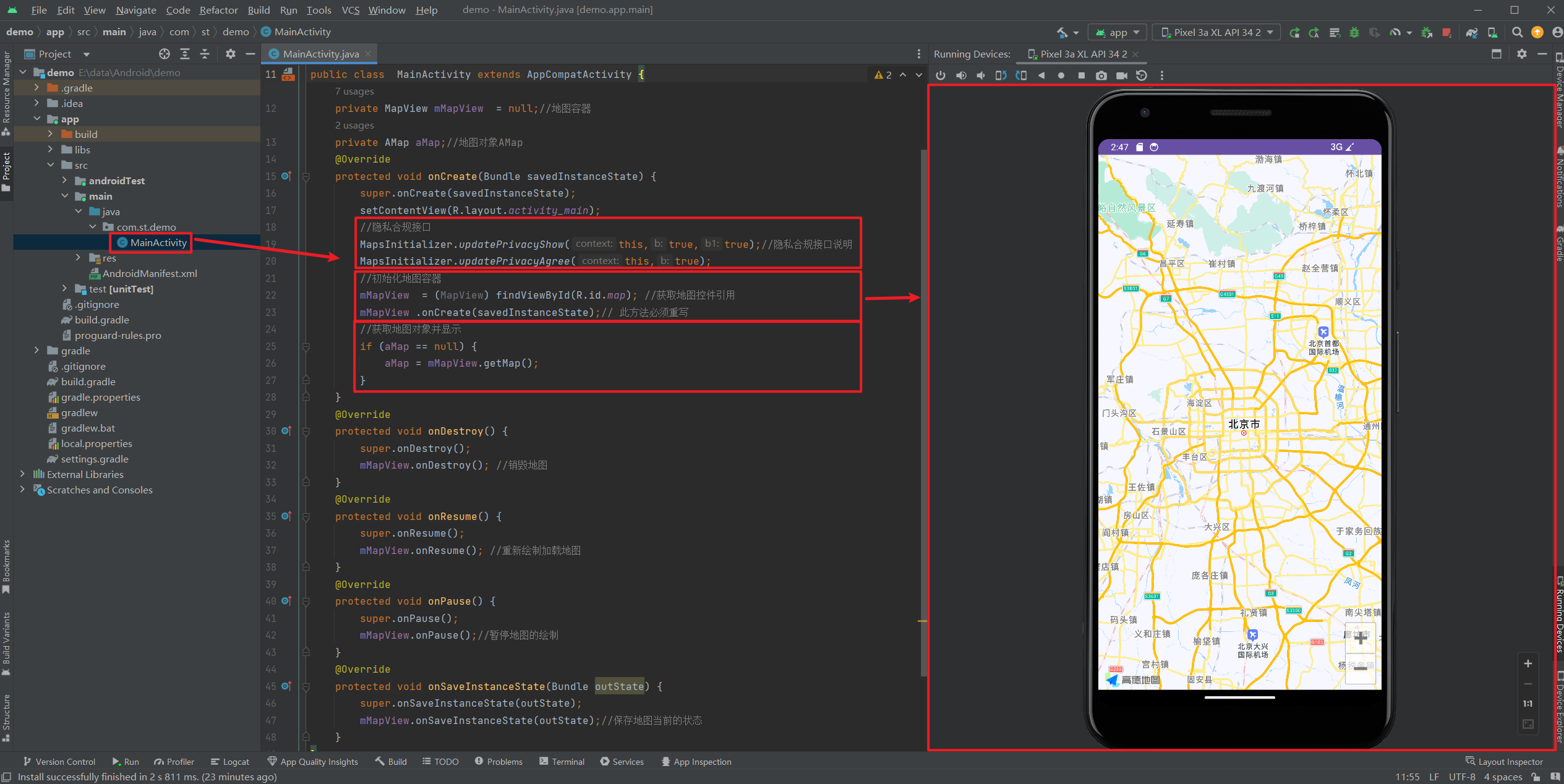

完整示例代码如下：

public class  MainActivity extends AppCompatActivity {
    private MapView mMapView  = null;//地图容器
    private AMap aMap;//地图对象AMap
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
       //初始化地图定位
        initMap(savedInstanceState);
    }
    /**
     * 初始化地图
     * @param savedInstanceState
     */
    private void initMap(Bundle savedInstanceState) {
        MapsInitializer.updatePrivacyShow(this, true, true);//隐私合规接口
        MapsInitializer.updatePrivacyAgree(this, true);//隐私合规接口
        AMapLocationClient.updatePrivacyAgree(this, true);
        AMapLocationClient.updatePrivacyShow(this, true, true);
        mMapView = findViewById(R.id.map); //获取地图视图对象
        mMapView.onCreate(savedInstanceState);//创建地图
        if (aMap == null) {
            aMap = mMapView.getMap();
        }
    }
    /**
     * 生命周期-onDestroy
     */
    @Override
    protected void onDestroy() {
        super.onDestroy();
        mMapView.onDestroy(); //销毁地图
    }
    /**
     * 生命周期-onResume
     */
    @Override
    protected void onResume() {
        super.onResume();
        mMapView.onResume(); //重新绘制加载地图
    }
    /**
     * 生命周期-onPause
     */
    @Override
    protected void onPause() {
        super.onPause();
        mMapView.onPause();//暂停地图的绘制
    }
    /**
     * 生命周期-onSaveInstanceState
     */
    @Override
    protected void onSaveInstanceState(Bundle outState) {
        super.onSaveInstanceState(outState);
        mMapView.onSaveInstanceState(outState);//保存地图当前的状态
    }
}

在项目中使用地图的时候需要注意，需要合理的管理地图生命周期，这非常的重要。

在这里插入图片描述
