电路分析【持续更新】

已于 2023-02-14 20:00:29 修改
阅读量242 收藏
点赞数 1
分类专栏： 电路分析基础 文章标签： 其他
于 2023-02-13 18:51:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/mmc030507/article/details/128947252
版权

文章目录

前言

关于《电路分析基础》第五版李瀚荪版的学习记录，顺序和书本大致相同，主要是记录复习阶段的知识整理。老师PPT和一些网课资源整理而成

一、第一篇 总论和电阻电路分析

KVL与网孔电流法

基尔霍夫电压定律（KVL）：回路的所有之路电压降的代数和为0【U1+U2=I1R1+I2R2]
支路电流法：
在这里插入图片描述

KCL与节点电压法

基尔霍夫电流定律（KCL）：节点电流流出和等于流入和[iS=i1+i2]

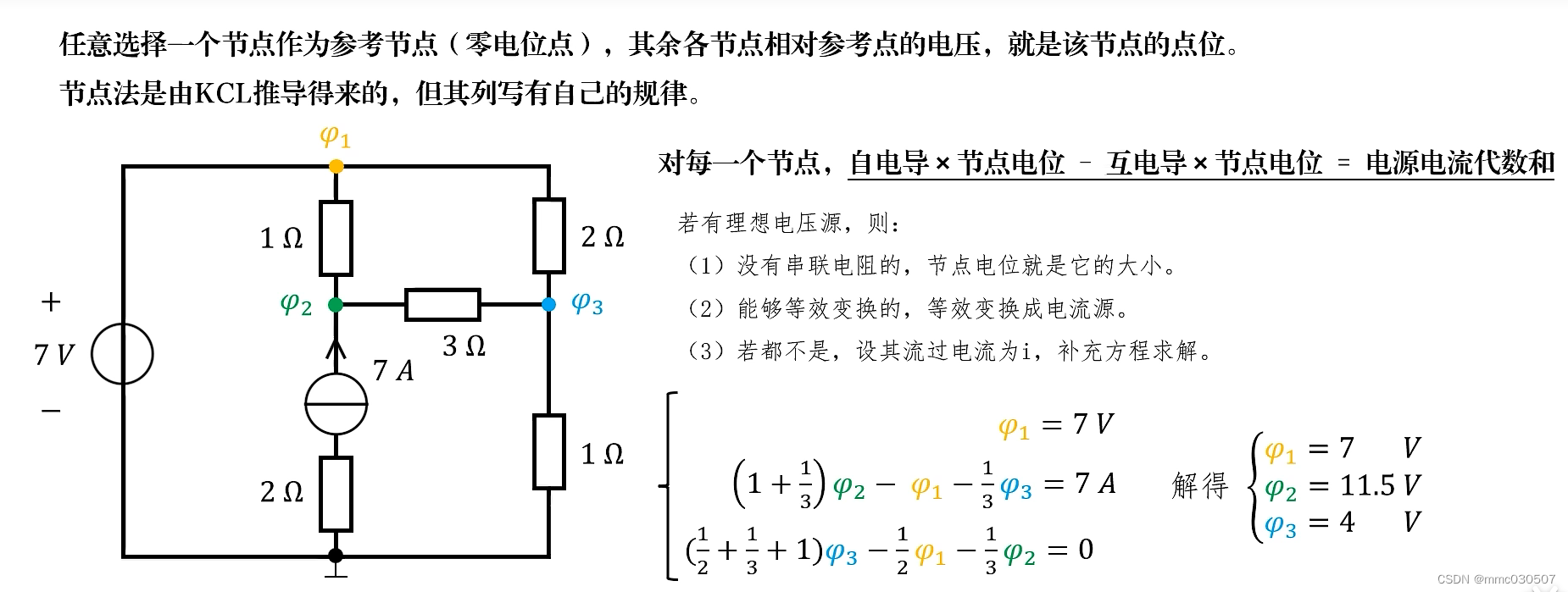

节点电压法：
在这里插入图片描述

叠加定理

  1. 电路中所有电源的作用效果等效于各电源单独作用之和
    • 一个电源单独作用时，其他电源置零
      • 受控电源不用置零
      • 电压源短路，电流源开路
    • 注意叠加的各支路方向
    • 不
