单片机技术的原理及运用

单片机的原理

     单片机，全称单片微型计算机（Single-Chip Microcomputer），是一种集成度非常高的微型计算机系统。它将中央处理单元（CPU）、存储器、输入输出接口等部件集成在一块芯片上，从而实现了计算、控制、通信等多种功能。单片机的出现，极大地推动了嵌入式系统的发展，使得各种智能化设备得以广泛应用。
单片机的工作原理
单片机的工作原理基于冯·诺依曼体系结构，即“存储程序、顺序执行”。具体来说，单片机的工作过程可以分为以下几个步骤：
取指令：单片机从程序存储器中读取指令。程序存储器一般使用ROM（只读存储器）或Flash ROM，用于存储程序代码。
指令译码：单片机内部的控制器对读取的指令进行译码，理解指令的含义和要执行的操作。
执行指令：根据译码结果，单片机执行相应的操作。这些操作可能包括算术运算、逻辑运算、数据传输等。
存储结果：执行完指令后，单片机将结果存储到数据存储器中。数据存储器一般使用RAM（随机存取存储器），用于存储运行时的数据和中间结果。
以上步骤在时钟信号的控制下循环进行，单片机就这样不断地从程序存储器中读取指令、执行指令，从而实现对外部设备的控制。
单片机的构成
单片机通常由以下几个核心部分构成：
中央处理单元（CPU）：CPU是单片机的核心部件，负责执行指令、处理数据。它通常由运算器、控制器和寄存器组成。运算器负责算术逻辑运算；控制器负责指令的译码和执行控制；寄存器则用于暂存数据和指令地址。
存储器：存储器分为程序存储器和数据存储器两类。程序存储器用于存储程序代码，数据存储器用于存储运行时的数据和中间结果。
输入输出接口（I/O端口）：I/O端口用于连接外部设备，实现数据的输入输出。这些接口通常包括并行接口、串行接口、定时/计数器接口、中断接口等。
定时/计数器：定时/计数器是单片机的重要组成部分，用于实现定时控制、频率测量、脉冲计数等功能。它们可以独立于CPU工作，为系统提供精确的时间基准。
中断系统：中断系统允许单片机在处理当前任务时响应外部或内部的中断请求，从而暂停当前任务，转去处理优先级更高的任务。中断系统提高了单片机的实时性和多任务处理能力。

单片机的用途

单片机在智能家居、工业自动化、消费电子、医疗设备、汽车电子等多个领域有着广泛的应用。通过单片机控制家电设备的开关、状态监测等，实现家居环境的智能化控制。例如智能灯光系统、智能安防系统、智能温控系统等。随着技术的不断发展，单片机的处理能力、集成度和功能逐步增强，在物联网、智能家居、自动化控制等领域展现出巨大的潜力。

单片机通过读取程序存储器中的指令，并按照指令的要求执行相应的操作，实现对外部设备的控制。具体来说，单片机的工作过程可以概括为以下几个步骤：

  1. 程序存储器读取：单片机的程序存储器中存放着程序的指令，单片机需要从存储器中读取这些指令。

  2. 指令解码：单片机通过解码来理解指令的含义，确定需要执行的操作。

  3. 操作执行：根据解码后的指令要求，单片机执行相应的操作，例如读取或写入数据，进行算术操作等。

  4. 外部设备通信：单片机通过输入输出端口向外部设备发送信号或接收信号，从而实现对外部设备的控制。

  5. 程序跳转：当程序执行完一条指令后，可能需要跳转到下一条指令或其他指定的位置，单片机需要根据程序中的跳转指令来确定下一步执行的位置。

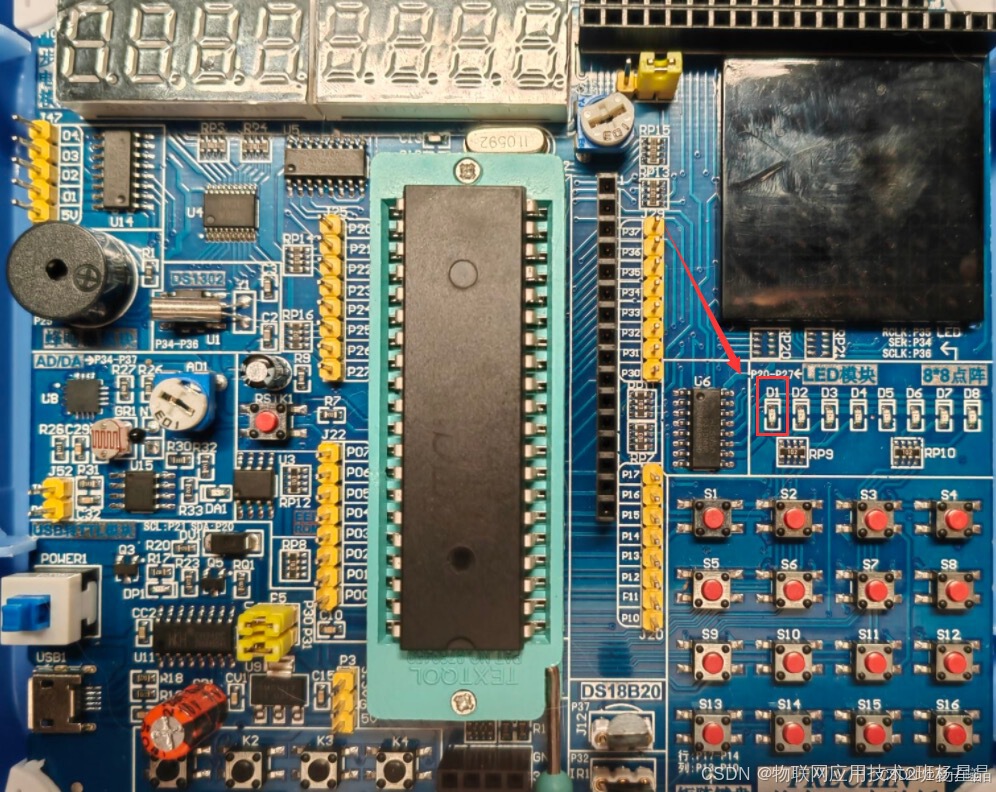

此外，单片机不是直接控制外设的，而是通过配置片上外设寄存器来控制其输出和检测高低电平，进而控制外围器件。例如，通过配置GPIO（通用输入输出）引脚模式，单片机可以控制LED灯的亮灭。具体来说，单片机内核从flash中加载读取指令，然后根据指令到SRAM中对应的地址读取数据，这些数据就是即将赋值给GPIO片上外设寄存器里的数据。内核通过总线对GPIO寄存器赋值，如果寄存器某一位为零，那么对应的IO口对应的一些开关电路就会输出低电平。LED另一端接高电平时，LED就会点亮。

总的来说，单片机的工作过程是一个不断重复“取指令-分析指令-执行指令”的过程，通过这个过程，单片机实现了对外部设备的精准控制。

单片机，作为现代电子技术的重要基石，其应用范围之广泛，几乎涵盖了我们生活的方方面面。它以其体积小、功耗低、控制功能强、扩展灵活等优点，在众多领域展现出了强大的生命力和应用潜力。

单片的日常运用

   在日常生活中，单片机无处不在。从家用电器到智能家居，从消费电子到汽车电子，单片机都在默默扮演着重要的角色。例如，我们每天使用的电饭煲、洗衣机、电冰箱、空调等家用电器，几乎都采用了单片机控制。它不仅能够实现各种复杂的控制功能，如温度调节、定时开关、故障检测等，还能通过智能化管理提高设备的能效和使用便捷性。

智能家居

在智能家居领域，单片机是实现家居设备智能化的关键。通过单片机，我们可以实现对家居环境的智能控制和管理，让生活变得更加便捷和舒适。

  • 智能照明控制：单片机可以与LED灯、调光器、传感器等设备接口，实现灯光的智能控制。例如，通过光敏传感器，单片机可以自动调节室内灯光的亮度，保持室内光线适宜；通过人体红外传感器，单片机可以实现人来灯亮、人走灯灭的智能化控制，既节能又方便。

  • 智能安防系统：单片机在安防系统中的应用也非常广泛。它可以与红外传感器、摄像头、门窗传感器等设备接口，实现入侵报警、视频监控等功能。当单片机检测到异常情况时，会立即触发报警装置，并通过手机APP、短信等方式通知用户，确保家居安全。

  • 智能家电控制：单片机还可以控制各种家电设备，如电视、空调、冰箱、洗衣机等。用户可以通过手机APP、语音助手等设备，向单片机发送指令，实现家电的远程控制和智能管理。例如，通过单片机，我们可以提前开启空调，调节室内温度，让回家时就能享受到舒适的环境。

家用电器

在现代家庭中，家用电器几乎都离不开单片机的控制。单片机通过接收用户指令和传感器数据，实现家电的智能化控制，让生活变得更加便捷和高效。

  • 智能厨房电器：电饭煲、微波炉、烤箱等厨房电器中，单片机负责控制加热功率、加热时间等参数，实现精准烹饪。例如，电饭煲中的单片机可以根据米量和水量自动调节煮饭时间和温度，确保米饭口感最佳。

  • 智能清洁电器：扫地机器人、吸尘器等清洁电器中，单片机负责规划清扫路径、控制吸力大小等。通过单片机，清洁电器可以更加智能、高效地完成清洁任务，减轻家庭负担。

  • 智能健康电器：按摩椅、空气净化器、加湿器等健康电器中，单片机也发挥着重要作用。例如，空气净化器中的单片机可以根据室内空气质量自动调节工作模式，保持室内空气清新。

汽车电子

在汽车领域，单片机是实现汽车智能化的关键。从发动机管理到车身控制，从安全系统到信息娱乐系统，单片机都发挥着重要作用。

  • 发动机管理系统：单片机通过接收传感器数据，如发动机转速、负荷、进气温度等，精确控制燃油喷射和点火时间，优化燃烧过程，提高发动机效率和降低排放。

  • 底盘控制系统：单片机控制防抱死制动系统（ABS）、电子制动力分配（EBD）和牵引力控制系统（TCS）等，以提高车辆稳定性和安全性。例如，在紧急制动时，ABS可以防止车轮抱死，保持车辆稳定性。

  • 车身控制系统：单片机控制车门、车窗、座椅、照明等功能，提高驾驶舒适性和便利性。例如，通过单片机，我们可以实现车窗的一键升降、座椅的自动调节等功能。

医疗设备

在医疗领域，单片机也发挥着重要作用。从心脏起搏器到血糖监测仪，从医疗图像处理到远程医疗系统，单片机都扮演着关键角色。

  • 医疗监测设备：单片机可以与各种传感器接口，如心电图传感器、血压传感器等，实时监测患者的生命体征，并将数据传输给医生或家属。例如，心脏起搏器中的单片机可以根据患者的心率自动调节起搏频率，确保心脏正常跳动。

  • 诊断和治疗设备：单片机还可以控制各种诊断和治疗设备，如超声波诊断仪、X光机等。通过单片机，医生可以更加精确地进行诊断和治疗，提高医疗水平。

消费电子

在消费电子领域，单片机也无处不在。从智能手机到平板电脑，从智能手表到智能音箱，单片机都发挥着重要作用。

  • 智能手机和平板电脑：单片机是智能手机和平板电脑的核心组件之一。它负责控制触摸屏、摄像头、扬声器等外设的工作状态，并处理用户的输入指令和数据传输。通过单片机，我们可以实现手机的通话、上网、拍照、游戏等功能。

  • 智能穿戴设备：智能手表、智能手环等穿戴设备中，单片机负责监测用户的运动状态、心率、血压等生理指标，并将数据传输到手机APP上供用户查看。通过单片机，我们可以随时随地了解自己的健康状况和运动数据。

  • 智能音箱：智能音箱中的单片机负责接收用户的语音指令，并通过语音识别技术将其转换为文字指令，再通过网络传输给云服务器进行处理。云服务器将处理结果返回给智能音箱，单片机再控制音箱播放相应的音频内容。

工业自动化

在工业自动化领域，单片机也发挥着重要作用。通过单片机，我们可以实现生产线的自动化控制和监测，提高生产效率和产品质量。

  • 生产线控制：单片机可以与各种传感器和执行器接口，如光电传感器、气缸、电机等，实现生产线的自动化控制和监测。例如，在自动化流水线上，单片机可以根据光电传感器的信号控制气缸的伸缩和电机的转速，实现工件的自动传送和加工。

  • 数据采集与分析：单片机还可以采集生产过程中的各种数据，如温度、压力、流量等，并将其传输给上位机或云服务器进行处理和分析。通过单片机，我们可以实现对生产过程的实时监控和预警，及时发现和解决问题。

综上所述，单片机已经深深融入我们的日常生活，从智能家居到家用电器，从汽车电子到医疗设备，从消费电子到工业自动化，几乎无处不在。它不仅提高了我们的生活质量和工作效率，还推动了各个领域的智能化发展。随着技术的不断进步和创新，单片机的应用前景将更加广阔。
