实验四：配置端口聚合提供冗余备份链路

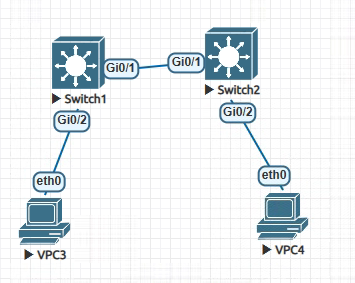

拓扑如图所示：

1.设备配置

1.1 交换机s1配置

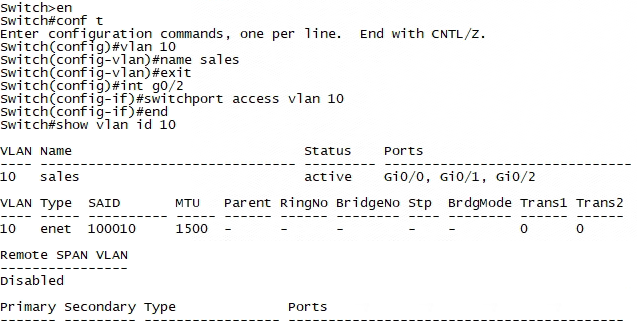

配置vlan10并将端口g0/2绑定。

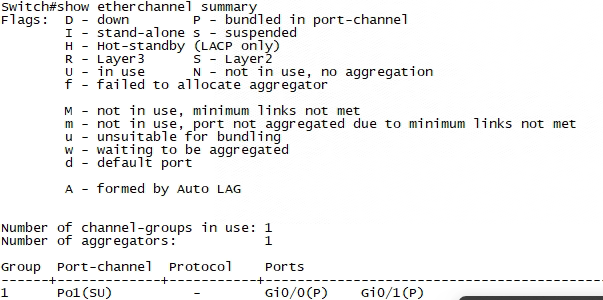

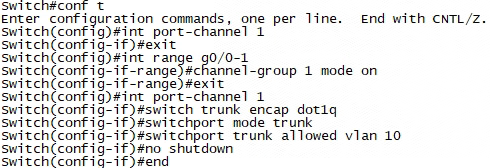

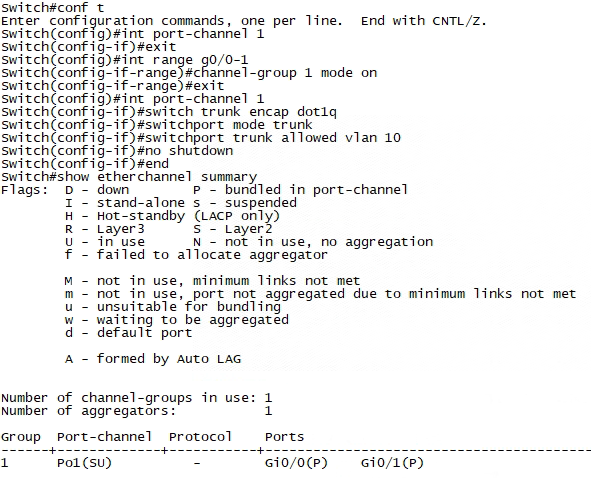

 将g0/0和g0/1配置为聚合端口，允许vlan10通信。



1.2 交换机s2配置

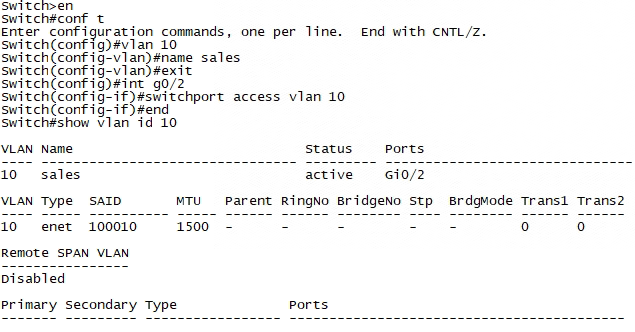

配置vlan10并将端口g0/2绑定。



 将g0/0和g0/1配置为聚合端口，允许vlan10通信。

 1.3 pc配置

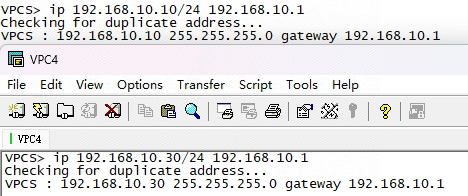

vpc3和vpc4分别配置为192.168.10.10  /  30 网关192.168.10.1

2.验证测试

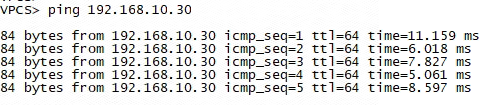

测试连通性，pc3 ping pc4

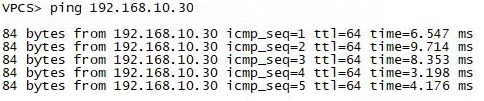

删除一条链路后，pc3 ping pc4



实验完成。
