概述

随着5G、光纤等网络技术的普及，终端显示能力进一步提升，“真实”、“沉浸”的超高清音视频体验时代已到来。高动态范围（High-Dynamic Range，简称HDR）作为超高清音视频产业的关键技术之一，比传统的标准动态范围（Standard Dynamic Range，简称SDR）拥有更广的色域和更高的动态范围（动态范围指的是亮度最大值和最小值的比值），为图像保留更多细节。超高清HDR加上宽色域能让视频亮度层次和色彩的呈现更真实、更自然。

HDRVivid是由华为主导开发的高动态范围视频技术标准，中文名为“菁彩影像”。它受亮度、对比度、色深、色域等因素影响，是一种提高画面亮度及对比度的画面处理技术。 其技术特点与优势为：

1. 高动态范围：HDRVivid通过更广的色域和更高的动态范围，使得画面能够容纳更多的细节和色彩层次。与传统的SDR相比，HDRVivid的高光亮度是SDR的40倍，它能够同时呈现更深的黑色和更亮的白色，让画面的亮部和暗部细节更加清晰。
2. 色彩丰富：HDRVivid支持10bit/12bit的色深，使得色彩过渡更加平滑，色彩表现更加细腻。色域面积相对BT.709标准增加了70%**，**色域越大证明能显示的颜色越多，HDRVivid能够呈现更加真实的色彩，让用户感受到更加丰富的视觉体验。
3. 智能优化：作为一种动态HDR标准，HDRVivid能够根据显示硬件和视频场景，逐帧动态优化画面的亮度、对比度和色彩。HDRVivid使用动态元数据和智能映射引擎，将母版颜色容积映射到显示设备上，这种映射使得创作者的意图在不同显示设备上都得以保留，并且呈现最优画质效果，解决了传统制作和显示过程中色彩信息和亮度细节丢失的问题。

目前涉及到的HDR场景包括：HDR视频录制、HDR视频播放、视频转码（HDR2SDR）、HDR图片拍照等。本文旨在向开发者介绍，如何使用HarmonyOS的系统能力进行常用场景的开发：

• HDRVivid视频录制：主要使用场景为有HDRVivid视频录制需求的应用。
• HDRVivid视频播放：主要使用场景为有播放HDRVivid视频片源需求的应用。
• HDRVivid视频转码成SDR视频：主要使用场景为不支持HDRVivid视频播放的场景或其他特殊情况。

HDRVivid视频录制

HDRVivid视频录制是一种先进的视频录制技术，它基于动态元数据对亮度、对比度和颜色进行逐个场景优化，为显示终端提供更加准确的动态映射方式。

HDRVivid视频录制的开发和 主流格式视频录制 的开发基本一致，差异点体现在部分参数的配置上。

HarmonyOS上开发录制视频的功能一般有两个方案：

• 使用Camera配合系统级音视频录制类AVRecorder进行录制。
• 使用Camera配合系统编码器进行录制。

使用Camera+AVRecorder录制

实现原理

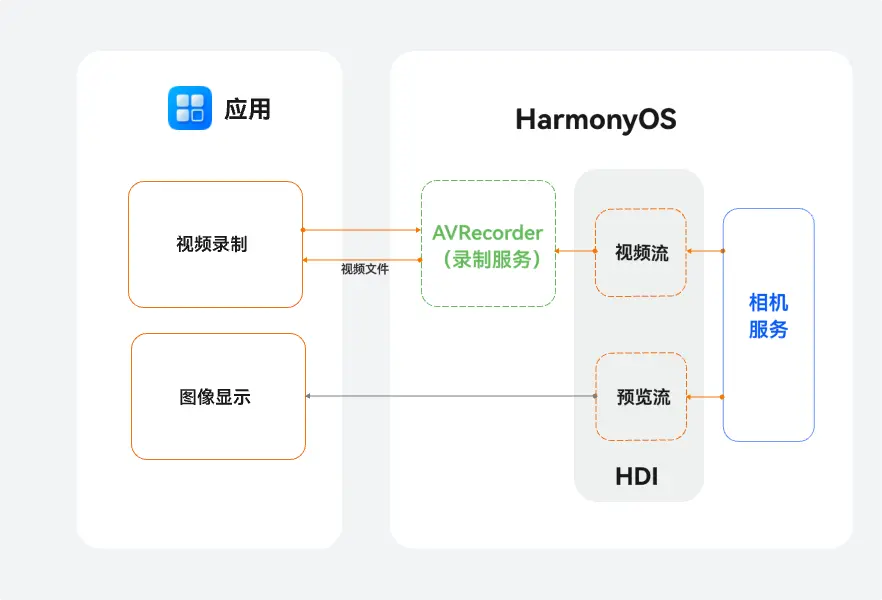

应用通过调用 AVRecorder 实现视频录制时，先通过Camera接口调用相机服务，通过视频HDI捕获图像数据送显至应用，同时送至AVRecorder的录制服务，录制服务将图像数据编码后封装至文件中，实现视频录制功能。流程图如下：

使用 Camera + AVRecorder 录制HDRVivid视频，与录制普通视频的区别主要在于：

• AVRecorder

  1. AVRecoder需要配置isHdr参数为true，对应的编码格式必须为video/hevc。

• Camera

  1. 相机创建video output实例时，选择yuv 10bit profile（CAMERA_FORMAT_YCRCB_P010）。
  2. HDR录像需要相机支持视频防抖功能。
  3. 相机会话配置颜色空间为BT2020_HLG_LIMIT。

开发步骤

针对以上四点不同，开发视频录制功能时，可参考以下步骤（详细开发步骤可参考 HDR Vivid相机录像(ArkTS) ）：

1. 调用 createAVRecorder() 创建AVRecorder实例。

// 创建AVRecorder实例
try {
  this.avRecorder = await media.createAVRecorder();
} catch (error) {
  let err = error as BusinessError;
  Logger.error(TAG, `createAVRecorder call failed. error code: ${err.code}`);
}

2. 配置预览流与录像输出流的分辨率为16:9， AVRecorderProfile 参数中的变量isHdr为True，videoCodec为VIDEO_HEVC格式，表示要录制的是HDRVivid视频。

let videoSize: camera.Size = {
  width: 1280,
  height: 720
}
// 设置配置参数AVRecorderProfile中的变量isHdr和videoCodec
let avRecorderProfile: media.AVRecorderProfile = {
  // ...
  videoCodec: media.CodecMimeType.VIDEO_HEVC,
  // ...
  isHdr: true
};

3. 调用 createVideoOutput() 创建video output实例，选择yuv 10bit profile。

let videoProfile: undefined | camera.VideoProfile = videoProfilesArray.find((profile: camera.VideoProfile) => {
  return profile.size.width === videoSize.width && profile.size.height === videoSize.height &&
    profile.format === camera.CameraFormat.CAMERA_FORMAT_YCRCB_P010;
});

let previewProfile: undefined | camera.Profile = previewProfilesArray.find((profile: camera.Profile) => {
  return profile.format === camera.CameraFormat.CAMERA_FORMAT_YCRCB_P010 &&
    profile.size.width === videoSize.width && profile.size.height == videoSize.height
});

// ...

let avRecorderConfig: media.AVRecorderConfig = {
  audioSourceType: media.AudioSourceType.AUDIO_SOURCE_TYPE_MIC,
  videoSourceType: media.VideoSourceType.VIDEO_SOURCE_TYPE_SURFACE_YUV,
  profile: avRecorderProfile,
  url: this.url,
  rotation: 0,
  location: {
    latitude: 30,
    longitude: 130
  }
};

// ...

try {
  await this.avRecorder.prepare(avRecorderConfig);
} catch (error) {
  let err = error as BusinessError;
  Logger.error(TAG, `prepare call failed. error code: ${err.code}`);
}

let videoSurfaceId: string | undefined = undefined;
try {
  videoSurfaceId = await this.avRecorder.getInputSurface();
} catch (error) {
  let err = error as BusinessError;
  Logger.error(TAG, `getInputSurface call failed. error code: ${err.code}`);
}
if (videoSurfaceId === undefined) {
  return;
}

try {
  this.videoOutput = this.cameraManager.createVideoOutput(videoProfile, videoSurfaceId);
} catch (error) {
  let err = error as BusinessError;
  Logger.error(TAG, `Failed to create the videoOutput instance. error: ${JSON.stringify(err)}`);
}

4. 创建并配置普通录像模式（ VideoSession ）的相机会话，同时设置视频防抖及色彩空间属性。

// 创建并配置相机会话
try {
  this.captureSession = this.cameraManager.createSession(camera.SceneMode.NORMAL_VIDEO) as camera.VideoSession;
} catch (error) {
  // ...
}
// ...

try {
  this.captureSession.beginConfig();
} catch (error) {
  // ...
}

// ...

try {
  await this.captureSession.commitConfig();
} catch (error) {
  // ...
}

let mode: camera.VideoStabilizationMode = camera.VideoStabilizationMode.AUTO;
// 查询是否支持视频防抖
let isSupported: boolean = false;
try {
  isSupported = this.captureSession.isVideoStabilizationModeSupported(mode);
  Logger.info(TAG, `isVideoStabilizationModeSupported: ${JSON.stringify(isSupported)}`);
} catch (error) {
  // 失败返回错误码error.code并处理
  let err = error as BusinessError;
  Logger.error(`The isVideoStabilizationModeSupported call failed. error code: ${err.code}`);
}
if (isSupported) {
  // 设置视频防抖
  this.captureSession.setVideoStabilizationMode(mode);
  let activeVideoStabilizationMode = this.captureSession.getActiveVideoStabilizationMode();
  Logger.info(`activeVideoStabilizationMode: ${activeVideoStabilizationMode}`);
} else {
  Logger.error(`videoStabilizationMode: ${mode} is not support`);
}

// Camera Session配置颜色空间为BT2020_HLG_LIMIT
if (isSupported) {
  let colorSpace: colorSpaceManager.ColorSpace = colorSpaceManager.ColorSpace.BT2020_HLG_LIMIT;
  let colorSpaces: Array<colorSpaceManager.ColorSpace> = [];
  try {
    colorSpaces = this.captureSession.getSupportedColorSpaces();
  } catch (error) {
    let err = error as BusinessError;
    Logger.error(`The getSupportedColorSpaces call failed. error code: ${err.code}`);
  }
  let isSupportedColorSpaces = colorSpaces.indexOf(colorSpace) >= 0;
  if (isSupportedColorSpaces) {
    Logger.info(`setColorSpace: ${colorSpace}`);
    try {
      this.captureSession.setColorSpace(colorSpace);
    } catch (error) {
      let err = error as BusinessError;
      Logger.error(`The setColorSpace call failed, error code: ${err.code}`);
    }
    let activeColorSpace: colorSpaceManager.ColorSpace = this.captureSession.getActiveColorSpace();
    Logger.info(`activeColorSpace: ${activeColorSpace}`);
  } else {
    Logger.error(`colorSpace: ${colorSpace} is not support`);
  }
}

try {
  await this.captureSession.start();
} catch (error) {
  let err = error as BusinessError;
  Logger.error(TAG, `captureSession start error: ${JSON.stringify(err)}`);
}

5. 启动video流。

this.videoOutput.start((err: BusinessError) => {
  if (err) {
    Logger.error(TAG, `Failed to start the video output. error: ${JSON.stringify(err)}`);
    return;
  }
  Logger.info(TAG, 'Callback invoked to indicate the video output start success.');
});

6. 启动recorder进行录制。

async startRecord() {
  if (this.avRecorder) {
    try {
      await this.avRecorder.start();
    } catch (error) {
      let err = error as BusinessError;
      Logger.error(TAG, `avRecorder start error: ${JSON.stringify(err)}`);
    }
  }
}

使用Camera+AVCodec录制

实现原理

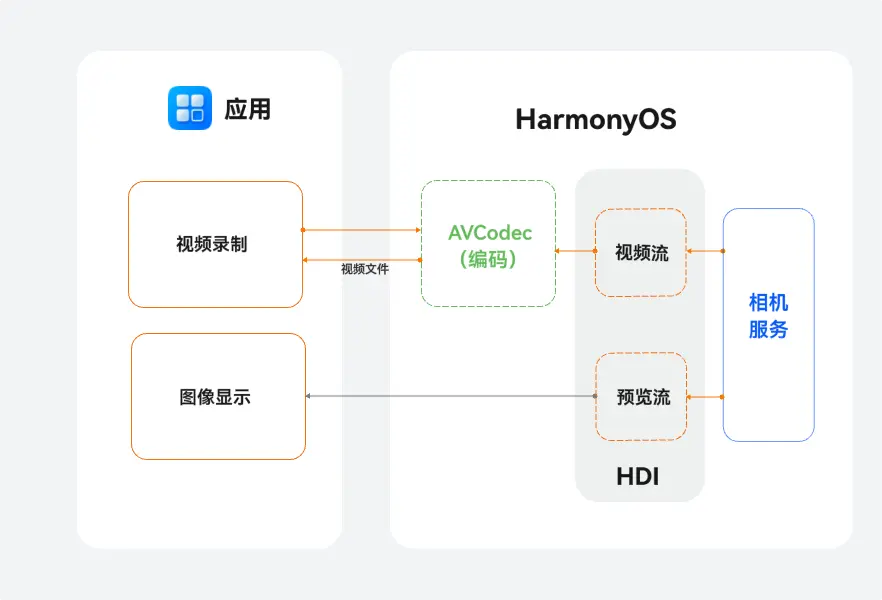

应用通过调用 AVCodec 实现视频录制时，先通过Camera接口调用相机服务，通过视频HDI捕获图像数据送显至应用，同时送至AVCodec的编码模块将图像数据编码后封装至文件中，实现视频录制功能。流程图如下：

使用Camera+ AVCodec 录制HDRVivid视频，与录制普通视频的区别主要在于：

• AVCodec
  1. 视频编码器AVCodec需要选择HEVC格式，并配置profile为HEVC_PROFILE_MAIN_10的相机底层。
  2. 编码器AVCodec配置颜色相关参数为COLOR_PRIMARY_BT2020。
• Camera
  1. 相机在创建video output实例时，选择yuv 10bit profile。
  2. HDR录像需要相机支持视频防抖功能，并配置颜色空间为BT2020_HLG_LIMIT。

开发步骤

针对以上四点不同，使用Camera+AVCodec开发HDRVivid视频录制功能时，可参考以下步骤（详细开发步骤可参考 HDRVivid视频录制 ）：

1. 调用 OH_VideoEncoder_CreateByMime() 根据MIME类型创建创建HEVC格式视频编码器并初始化。

// 创建视频编码器并初始化
int32_t VideoEncoder::Create(const std::string &videoCodecMime)
{
    encoder_ = OH_VideoEncoder_CreateByMime(OH_AVCODEC_MIMETYPE_VIDEO_HEVC);
    CHECK_AND_RETURN_RET_LOG(encoder_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Create failed");
    return AVCODEC_SAMPLE_ERR_OK;
}

2. 配置HDRVivid相关参数，包括可选配置视频帧宽度、频帧高度、视频颜色格式，以及必须配置为HEVC_PROFILE_MAIN_10的 OH_HEVCProfile ，表示HEVC编码档次为10bit主档次。

int32_t VideoEncoder::Configure(const SampleInfo &sampleInfo)
{
    // ...
    // 配置HDRVivid相关参数
    if (sampleInfo.isHDRVivid) {
        OH_AVFormat_SetIntValue(format, OH_MD_KEY_PROFILE, sampleInfo.hevcProfile);
        OH_AVFormat_SetIntValue(format, OH_MD_KEY_I_FRAME_INTERVAL, sampleInfo.iFrameInterval);
        OH_AVFormat_SetIntValue(format, OH_MD_KEY_RANGE_FLAG, sampleInfo.rangFlag);
        OH_AVFormat_SetIntValue(format, OH_MD_KEY_COLOR_PRIMARIES, sampleInfo.primary);
        OH_AVFormat_SetIntValue(format, OH_MD_KEY_TRANSFER_CHARACTERISTICS, sampleInfo.transfer);
        OH_AVFormat_SetIntValue(format, OH_MD_KEY_MATRIX_COEFFICIENTS, sampleInfo.matrix);
    }
    // ...
}

3. 使用 OH_VideoEncoder_Configure() 配置编码器。

// 配置编码器
int ret = OH_VideoEncoder_Configure(encoder_, format);

4. ArkTs侧调用createVideoOutput创建video output实例，选择yuv 10bit profile。

export function videoProfileCheck(cameraManager: camera.CameraManager,
  cameraData: CameraDataModel): undefined | camera.VideoProfile {
  let cameraDevices = cameraManager.getSupportedCameras();
  // ...

  let profiles: camera.CameraOutputCapability =
    cameraManager.getSupportedOutputCapability(cameraDevices[0], camera.SceneMode.NORMAL_VIDEO);
  // ...

  let videoProfiles: Array<camera.VideoProfile> = profiles.videoProfiles;
  // ...

  let videoProfile: undefined | camera.VideoProfile = videoProfiles.find((profile: camera.VideoProfile) => {
    if (cameraData.isHDRVivid) {
      // ...
        return profile.size.width === cameraData.cameraWidth &&
          profile.size.height === cameraData.cameraHeight &&
          profile.format === camera.CameraFormat.CAMERA_FORMAT_YCRCB_P010 &&
          profile.frameRateRange.min === 1 &&
          profile.frameRateRange.max === 30;
      // ...
    } else {
      // ...
    }
  });
  return videoProfile;
}

---

let videoProfile: undefined | camera.VideoProfile = videoProfileCheck(cameraManager, params);
if (!videoProfile) {
  Logger.error(TAG, 'videoProfile is not found!');
  return;
}

// ...

// 创建video output实例
encoderVideoOutput = cameraManager.createVideoOutput(videoProfile, params.surfaceId);
if (encoderVideoOutput === undefined) {
  Logger.error(TAG, 'encoderVideoOutput is undefined');
  return;
}
Logger.info(TAG, 'encoderVideoOutput  success');

5. 设置视频防抖及色彩空间。

function isVideoStabilizationModeSupported(session: camera.VideoSession, mode: camera.VideoStabilizationMode): boolean {
  let isSupported: boolean = false;
  try {
    isSupported = session.isVideoStabilizationModeSupported(mode);
  } catch (error) {
    // 失败返回错误码error.code并处理
    let err = error as BusinessError;
    console.error(`The isVideoStabilizationModeSupported call failed. error code: ${err.code}`);
  }
  return isSupported;
}

function setVideoStabilizationMode(session: camera.VideoSession): boolean {
  let mode: camera.VideoStabilizationMode = camera.VideoStabilizationMode.AUTO;
  // 查询是否支持视频防抖
  let isSupported: boolean = isVideoStabilizationModeSupported(session, mode);
  if (isSupported) {
    console.info(`setVideoStabilizationMode: ${mode}`);
    // 设置视频防抖
    session.setVideoStabilizationMode(mode);
    let activeVideoStabilizationMode = session.getActiveVideoStabilizationMode();
    console.info(`activeVideoStabilizationMode: ${activeVideoStabilizationMode}`);
  } else {
    console.info(`videoStabilizationMode: ${mode} is not support`);
  }
  return isSupported;
}

function getSupportedColorSpaces(session: camera.VideoSession): Array<colorSpaceManager.ColorSpace> {
  let colorSpaces: Array<colorSpaceManager.ColorSpace> = [];
  try {
    colorSpaces = session.getSupportedColorSpaces();
  } catch (error) {
    let err = error as BusinessError;
    console.error(`The getSupportedColorSpaces call failed. error code: ${err.code}`);
  }
  return colorSpaces;
}

// 设置色彩空间
function setColorSpaceBeforeCommitConfig(session: camera.VideoSession, isHdr: boolean): void {
  let colorSpace: colorSpaceManager.ColorSpace = isHdr? colorSpaceManager.ColorSpace.BT2020_HLG_LIMIT : colorSpaceManager.ColorSpace.BT709_LIMIT;
  let colorSpaces: Array<colorSpaceManager.ColorSpace> = getSupportedColorSpaces(session);
  let isSupportedColorSpaces = colorSpaces.indexOf(colorSpace) >= 0;
  if (isSupportedColorSpaces) {
    console.info(`setColorSpace: ${colorSpace}`);
    session.setColorSpace(colorSpace);
    let activeColorSpace:colorSpaceManager.ColorSpace = session.getActiveColorSpace();
    console.info(`activeColorSpace: ${activeColorSpace}`);
  } else {
    console.info(`colorSpace: ${colorSpace} is not support`);
  }
}

6. 创建并配置相机会话。

let XComponentPreviewProfile: camera.Profile | undefined = previewProfileCameraCheck(cameraManager, params)
if (XComponentPreviewProfile === undefined) {
  Logger.error(TAG, 'XComponentPreviewProfile is not found');
  return;
}
// ...

// 创建会话流
try {
  videoSession = cameraManager.createSession(camera.SceneMode.NORMAL_VIDEO) as camera.VideoSession;
} catch (error) {
  let err = error as BusinessError;
  Logger.error(TAG, `Failed to create the session instance. error: ${JSON.stringify(err)}`);
}
// ...

// 开始配置会话
try {
  videoSession.beginConfig();
} catch (error) {
  // ...
}

try {
  videoSession.addInput(cameraInput);
} catch (error) {
  // ...
}

// 将XComponent预览流添加到会话中
try {
  videoSession.addOutput(XComponentPreviewOutput);
} catch (error) {
  // ...
}

try {
  videoSession.addOutput(encoderVideoOutput);
} catch (error) {
  // ...
}

try {
  await videoSession.commitConfig();
} catch (error) {
  // ...
}

// 设置视频防抖
if (setVideoStabilizationMode(videoSession)) {
  // 设置色彩空间
  setColorSpaceBeforeCommitConfig(videoSession, true);
}

try {
  await videoSession.start();
} catch (error) {
  // ...
}

// 启动视频输出流
encoderVideoOutput.start((err: BusinessError) => {
  // ...
});

7. 调用OH_AVMuxer_Create()创建AVMuxer封装器实例对象，设置封装格式及封装路径，配置HDRVivid相关参数。

// 创建封装器实例对象，设置封装格式为mp4
int32_t Muxer::Create(int32_t fd)
{
    muxer_ = OH_AVMuxer_Create(fd, AV_OUTPUT_FORMAT_MPEG_4);
    CHECK_AND_RETURN_RET_LOG(muxer_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Muxer create failed, fd: %{public}d", fd);
    return AVCODEC_SAMPLE_ERR_OK;
}

int32_t Muxer::Config(SampleInfo &sampleInfo)
{
    CHECK_AND_RETURN_RET_LOG(muxer_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Muxer is null");

    OH_AVFormat *formatVideo = OH_AVFormat_CreateVideoFormat(sampleInfo.videoCodecMime.data(),
        sampleInfo.videoWidth, sampleInfo.videoHeight);
    CHECK_AND_RETURN_RET_LOG(formatVideo != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Create video format failed");

    OH_AVFormat_SetDoubleValue(formatVideo, OH_MD_KEY_FRAME_RATE, sampleInfo.frameRate);
    OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_WIDTH, sampleInfo.videoWidth);
    OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_HEIGHT, sampleInfo.videoHeight);
    OH_AVFormat_SetStringValue(formatVideo, OH_MD_KEY_CODEC_MIME, sampleInfo.videoCodecMime.data());
    if (sampleInfo.isHDRVivid) {
        OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_VIDEO_IS_HDR_VIVID, 1);
        OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_RANGE_FLAG, sampleInfo.rangFlag);
        OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_COLOR_PRIMARIES, sampleInfo.primary);
        OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_TRANSFER_CHARACTERISTICS, sampleInfo.transfer);
        OH_AVFormat_SetIntValue(formatVideo, OH_MD_KEY_MATRIX_COEFFICIENTS, sampleInfo.matrix);
    }

    int32_t ret = OH_AVMuxer_AddTrack(muxer_, &videoTrackId_, formatVideo);
    CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "AddTrack failed");
    OH_AVFormat_Destroy(formatVideo);
    OH_AVMuxer_SetRotation(muxer_, sampleInfo.videoHeight > sampleInfo.videoWidth ? VERTICAL_ANGLE : HORIZONTAL_ANGLE);
    return AVCODEC_SAMPLE_ERR_OK;
}

8. 调用 OH_VideoEncoder_Start() 启动编码器。

// 启动编码器
int32_t VideoEncoder::Start()
{
    CHECK_AND_RETURN_RET_LOG(encoder_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Encoder is null");

    int ret = OH_VideoEncoder_Start(encoder_);
    CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "Start failed, ret: %{public}d", ret);
    return AVCODEC_SAMPLE_ERR_OK;
}

HDRVivid视频播放

要实现HDRVivid视频播放，通常需要在视频播放流程中进行特定的处理，这包括：视频文件解析、解码器配置和渲染处理。

相对于主流格式视频播放的开发，HDRVivid视频播放的开发与其流程基本一致，只在解码格式上有所区别。下面将从解码格式上来讲解在HarmonyOS上进行视频开发的主要两种方案：

• 使用系统播放器（已集成系统解码和渲染能力）进行开发。
• 基于系统解码和渲染能力开发应用级播放器。

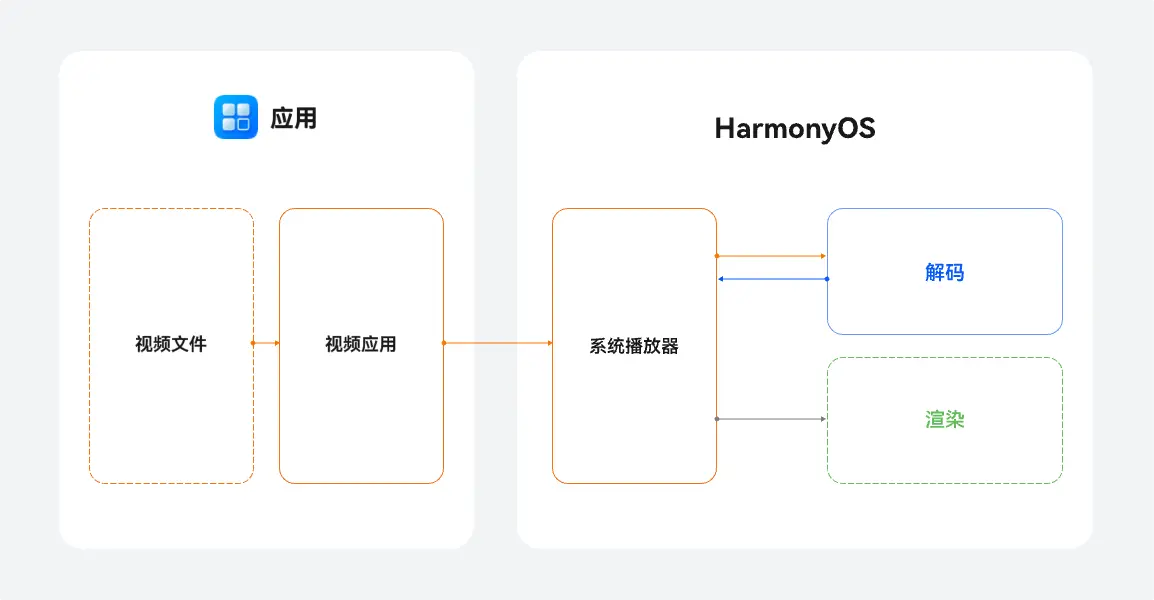

使用系统播放器AVPlayer开发

实现原理

AVPlayer提供功能完善一体化播放能力，应用只需要提供流媒体来源，不负责数据解析和解码就可达成播放效果。

开发步骤

使用系统播放器 AVPlayer 开发视频播放功能，主要开发步骤为（详细开发步骤可参考使用AVPlayer播放视频（ArkTS））：

1. 调用createAVPlayer() 创建AVPlayer实例，初始化进入idle状态并设置资源属性url。

// 创建AVPlayer实例
public initAVPlayer() {
  media.createAVPlayer().then((player: media.AVPlayer) => {
    if (player !== null) {
      this.avPlayer = player;
      // this.curSource.video为本地视频路径，this.curSource.url为网络视频路径
      if (this.curSource.video) {
        let fileDescriptor = this.context?.resourceManager.getRawFdSync(this.curSource.video);
        if (fileDescriptor) {
          let avFileDescriptor: media.AVFileDescriptor =
            { fd: fileDescriptor.fd, offset: fileDescriptor.offset, length: fileDescriptor.length };
          this.avPlayer.fdSrc = avFileDescriptor;
        }
      } else {
        this.avPlayer.url = this.curSource.url;
      }
      // ...
    } else {
      Logger.error(TAG, 'createAVPlayer fail');
    }
  }).catch((error: BusinessError) => {
    Logger.error(TAG, `AVPlayer catchCallback, error message:${error.message}`);
  });
}

2. 设置业务需要的监听事件，从XComponent组件获取surfaceID并设置该属性，接着调用 prepare() ，AVPlayer进入prepared状态，可设置缩放模式、音量等。

private setStateChangeCallback(avPlayer: media.AVPlayer) {
  avPlayer.on('stateChange', async (state: string) => {
    switch (state) {
      // ...
      case 'initialized':
        Logger.info(TAG, 'AVPlayer state initialized called.' + ` this.curIndex:${this.curIndex}`);
        avPlayer.surfaceId = this.surfaceID;
        avPlayer.prepare();
        break;
      case 'prepared':
        // ...
        break;
      // ...
    }
  })
}

3. 设置视频播控功能，包括播放 play() ，暂停 pause() ，跳转 seek() ，停止 stop() 、重置 reset() 等操作。

public playVideo() {
  // ...
}

public pauseVideo() {
  // ...
}

public stopVideo() {
  // ...
}

public seek(seekTime: number) {
  // ...
}

4. 最后调用 release() 销毁实例，退出播放。

public releaseVideo(index: number) {
  if (this.avPlayer) {
    Logger.info(TAG,
      `releaseVideo: state:${this.avPlayer.state} this.curIndex:${this.curIndex} this.index:${index}`);
    this.avPlayer.off('timeUpdate');
    this.avPlayer.off('seekDone');
    this.avPlayer.off('speedDone');
    this.avPlayer.off('error');
    this.avPlayer.off('stateChange');
    this.avPlayer.release();
    // ...
  }
}

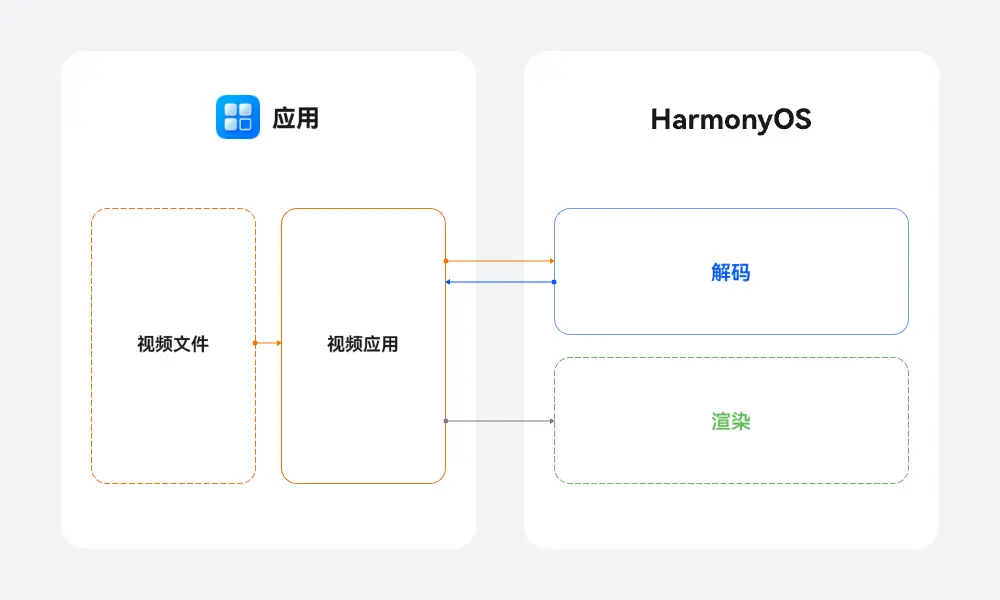

使用系统解码器AVCodec开发

实现原理

AVCodec模块 的Native API接口，可以完成视频解码功能，即将媒体数据在系统侧解码成YUV文件或送显至应用上。

开发步骤

使用系统解码器AVCodec开发HDRVivid视频播放功能，主要开发步骤为（详细开发步骤可参考HDR Vivid视频播放）：

1. 调用OH_VideoDecoder_CreateByMime()通过HEVC格式创建解码器实例对象。如果需要对HDRVivid视频进行解码，需要配置MimeType为H265 (即OH_AVCODEC_MIMETYPE_VIDEO_HEVC)。

// 创建解码器实例对象
int32_t VideoDecoder::Create(const std::string &videoCodecMime) {
    decoder_ = OH_VideoDecoder_CreateByMime(OH_AVCODEC_MIMETYPE_VIDEO_HEVC);
    CHECK_AND_RETURN_RET_LOG(decoder_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Create failed");
    return AVCODEC_SAMPLE_ERR_OK;
}

2. 调用 OH_VideoDecoder_RegisterCallback() 设置回调函数。

// 设置回调函数
int32_t VideoDecoder::SetCallback(CodecUserData *codecUserData) {
    int32_t ret = AV_ERR_OK;
    ret = OH_VideoDecoder_RegisterCallback(decoder_,
                                           {SampleCallback::OnCodecError, SampleCallback::OnCodecFormatChange,
                                            SampleCallback::OnNeedInputBuffer, SampleCallback::OnNewOutputBuffer},
                                           codecUserData);
    CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "Set callback failed, ret: %{public}d", ret);

    return AVCODEC_SAMPLE_ERR_OK;
}

3. 调用 OH_VideoDecoder_Configure() 配置解码器。

// 配置解码器
int32_t VideoDecoder::Configure(const SampleInfo &sampleInfo) {
    // ...
    int ret = OH_VideoDecoder_Configure(decoder_, format);
    // ...
}

4. 从XComponent组件获取window参数，设置Surface，并调用 OH_VideoDecoder_Prepare() 使解码器就绪。

int32_t VideoDecoder::Config(const SampleInfo &sampleInfo, CodecUserData *codecUserData) {
    // ...
    // 设置Surface。本例中的nativeWindow，需要从XComponent组件获取
    if (sampleInfo.window != nullptr) {
        int ret = OH_VideoDecoder_SetSurface(decoder_, sampleInfo.window);
        CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK && sampleInfo.window, AVCODEC_SAMPLE_ERR_ERROR,
                                 "Set surface failed, ret: %{public}d", ret);
    }

    // ...

    // 解码器就绪
    {
        int ret = OH_VideoDecoder_Prepare(decoder_);
        CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "Prepare failed, ret: %{public}d", ret);
    }

    return AVCODEC_SAMPLE_ERR_OK;
}

5. 调用 OH_VideoDecoder_Start() 启动解码器。

// 启动解码器
int32_t VideoDecoder::Start() {
    CHECK_AND_RETURN_RET_LOG(decoder_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Decoder is null");

    int ret = OH_VideoDecoder_Start(decoder_);
    CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "Start failed, ret: %{public}d", ret);
    return AVCODEC_SAMPLE_ERR_OK;
}

6. 调用 OH_VideoDecoder_PushInputBuffer() 写入解码码流。

// 写入解码码流
int32_t VideoDecoder::PushInputBuffer(CodecBufferInfo &info) {
    CHECK_AND_RETURN_RET_LOG(decoder_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Decoder is null");
    int32_t ret = OH_VideoDecoder_PushInputBuffer(decoder_, info.bufferIndex);
    CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "Push input data failed");
    return AVCODEC_SAMPLE_ERR_OK;
}

7. 调用 OH_VideoDecoder_RenderOutputBuffer() 渲染并释放解码帧。

// 渲染并释放解码帧
int32_t VideoDecoder::FreeOutputBuffer(uint32_t bufferIndex, bool render) {
    CHECK_AND_RETURN_RET_LOG(decoder_ != nullptr, AVCODEC_SAMPLE_ERR_ERROR, "Decoder is null");

    int32_t ret = AVCODEC_SAMPLE_ERR_OK;
    if (render) {
        ret = OH_VideoDecoder_RenderOutputBuffer(decoder_, bufferIndex);
    } else {
        ret = OH_VideoDecoder_FreeOutputBuffer(decoder_, bufferIndex);
    }
    CHECK_AND_RETURN_RET_LOG(ret == AV_ERR_OK, AVCODEC_SAMPLE_ERR_ERROR, "Free output data failed");
    return AVCODEC_SAMPLE_ERR_OK;
}

8. 最后调用 OH_VideoDecoder_Destroy() 销毁解码器实例，释放资源。

// 销毁解码器实例，释放资源
int32_t VideoDecoder::Release() {
    if (decoder_ != nullptr) {
        OH_VideoDecoder_Flush(decoder_);
        OH_VideoDecoder_Stop(decoder_);
        OH_VideoDecoder_Destroy(decoder_);
        decoder_ = nullptr;
    }
    return AVCODEC_SAMPLE_ERR_OK;
}

HDRVivid视频转码成SDR视频

实现原理

将HDRVivid视频转码成SDR视频是一个涉及多个技术要点的复杂过程。通过合理的转码处理，可以确保视频内容在不同设备上都能呈现出更好的效果，不仅优化了视频的播放体验，还可以满足更广泛受众的需求，提高市场影响力。

开发步骤

HarmonyOS提供了Native侧的 VideoProcessing 函数，可以将HDRVivid视频转码成SDR视频，主要的开发步骤为（详细开发步骤可参考 视频色彩空间转换 ）：

1. 调用 OH_VideoProcessing_Create() 创建色彩空间转换模块。

void PluginManager::PrepareSurface(){
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_InitializeEnvironment();
    if (ret != VIDEO_PROCESSING_SUCCESS) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessing_InitializeEnvironment %d",ret);
        return;
    }

    // 创建色彩空间转换模块
    ret = OH_VideoProcessing_Create(&processor, VIDEO_PROCESSING_TYPE_COLOR_SPACE_CONVERSION);
    if (ret != VIDEO_PROCESSING_SUCCESS) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessing_Create %d",ret);
        return;
    }

    // ...
}

2. 从XComponent获取OHNativeWindow实例，调用 OH_VideoProcessing_SetSurface() 设置surface。

void PluginManager::InitProcessing(SampleInfo &sampleInfo){
    int32_t err = 0;
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","target colorspace %{public}d",sampleInfo.colorSpace);
    // 为OHNativeWindow设置元数据属性值、宽高、内容格式等
    if (sampleInfo.colorSpace == OH_COLORSPACE_BT709_LIMIT) {
        err = OH_NativeWindow_NativeWindowHandleOpt(PluginManager::GetInstance()->windowOut, SET_FORMAT, NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP);
        // ...
    } else if (sampleInfo.colorSpace == OH_COLORSPACE_BT2020_HLG_LIMIT) {
        err = OH_NativeWindow_SetMetadataValue(PluginManager::GetInstance()->windowOut,
            OH_HDR_METADATA_TYPE, sizeof(uint8_t), (uint8_t *)&sampleInfo.metaData);
        // ...
        err = OH_NativeWindow_NativeWindowHandleOpt(PluginManager::GetInstance()->windowOut, SET_FORMAT, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102);
        // ...
    } else if (sampleInfo.colorSpace == OH_COLORSPACE_BT2020_PQ_LIMIT) {
        err = OH_NativeWindow_SetMetadataValue(PluginManager::GetInstance()->windowOut,
            OH_HDR_METADATA_TYPE, sizeof(uint8_t), (uint8_t *)&sampleInfo.metaData);
        // ...
        err = OH_NativeWindow_NativeWindowHandleOpt(PluginManager::GetInstance()->windowOut, SET_FORMAT, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102);
        // ...
    }

    // 为OHNativeWindow设置颜色空间属性
    err = OH_NativeWindow_SetColorSpace(PluginManager::GetInstance()->windowOut, sampleInfo.colorSpace);
    // ...
    // 设置输出surface
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_SetSurface(processor, PluginManager::GetInstance()->windowOut);
    // ...
}

3. 调用 OH_VideoProcessing_RegisterCallback() 等函数创建并绑定回调函数。

// 创建并绑定回调函数
ret = OH_VideoProcessingCallback_Create(&callback);
if (ret != VIDEO_PROCESSING_SUCCESS) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessingCallback_Create %d",ret);
    return;
}

ret = OH_VideoProcessingCallback_BindOnError(callback, OnError);
if (ret != VIDEO_PROCESSING_SUCCESS) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessingCallback_BindOnError %d",ret);
    return;
}
ret = OH_VideoProcessingCallback_BindOnState(callback, OnState);
if (ret != VIDEO_PROCESSING_SUCCESS) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessingCallback_BindOnState %d",ret);
    return;
}
ret = OH_VideoProcessingCallback_BindOnNewOutputBuffer(callback, OnNewOutputBuffer);
if (ret != VIDEO_PROCESSING_SUCCESS) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessingCallback_BindOnNewOutputBuffer %d",ret);
    return;
}
OH_VideoProcessing_RegisterCallback(processor, callback, nullptr);
OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "PluginManager","InitProcessing end");

4. 调用 OH_VideoProcessing_Start() 启动色彩空间转换处理。

// 启动色彩空间转换处理
void PluginManager::StartProcessing(){
    OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "PluginManager","StartProcessing ");
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_Start(processor);
    if (ret != VIDEO_PROCESSING_SUCCESS) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","StartProcessing %d",ret);
        return;
    }
}

5. 调用 OH_VideoProcessing_Stop() 停止色彩空间转换处理。

// 停止色彩空间转换处理
void PluginManager::StopProcessing(){
    OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "PluginManager","StopProcessing ");
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_Stop(processor);
    if (ret != VIDEO_PROCESSING_SUCCESS) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessing_Stop %d",ret);
        return;
    }
}

6. 调用 OH_VideoProcessing_Destroy() 及 OH_VideoProcessing_DeinitializeEnvironment() 释放处理实例和资源。

// 释放处理实例和资源
void PluginManager::DestroyProcessing(){
    OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "PluginManager","DestroyProcessing ");
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_Destroy(processor);
    if (ret != VIDEO_PROCESSING_SUCCESS) {
       OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessing_Destroy %d",ret);
       return;
    }
    ret = OH_VideoProcessingCallback_Destroy(callback);
    if (ret != VIDEO_PROCESSING_SUCCESS) {
       OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessingCallback_Destroy %d",ret);
       return;
    }
    ret = OH_VideoProcessing_DeinitializeEnvironment();
    if (ret != VIDEO_PROCESSING_SUCCESS) {
       OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager","OH_VideoProcessing_DeinitializeEnvironment %d",ret);
       return;
    }
}
