2口kvm切换器使用方法简述

转载from:https://blog.csdn.net/qq_42071190/article/details/80876686

2口kvm切换器比较常用的有两种类型：线机一体和桌面型。

所谓线机一体就是kvm切换器主机和连接线是固定在一起的；桌面型的是kvm切换器主机和连接线是分开的。样式看下图：

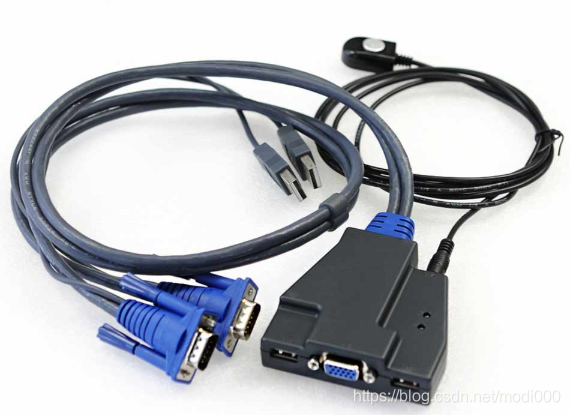

线机一体kvm切换器（上图示）

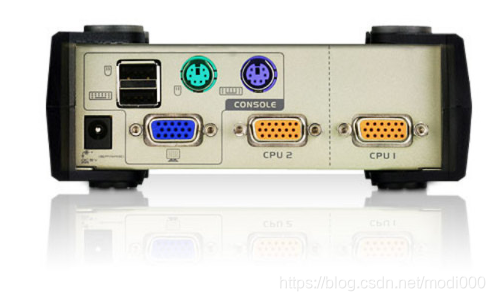

桌面型kvm切换器（上图示）



以下简单说明两种kvm切换器的使用：

一、线机一体

服务器端连接线有USB+VGA和PS2+VGA两种类型；切换方式一般是热键或者外接按钮切换；

无需安装软件，支持热插拔，有些还可支持外设USB 存储设备

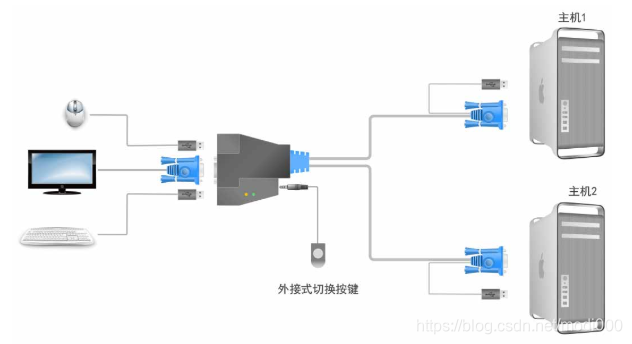

连接拓扑图如下：

二、桌面型

桌上型控制设备，其能让用户从单一KVM控制端(PS/2或USB接口的键盘、鼠标与VGA显示器)访问2台电脑。安装简易且快速，仅需将线缆连接至适当的连接端口，不需设定或安装软件，且不会有不兼容的问题；可直接撷取键盘输入信号，能支持跨平台的运作。

安装是将kvm主机通过专用连接线连接PC或者服务器；

切换方式：OSD菜单、热键、按钮切换器

一组PS/2-USB VGA控制端能管理2台VGA接口的电脑

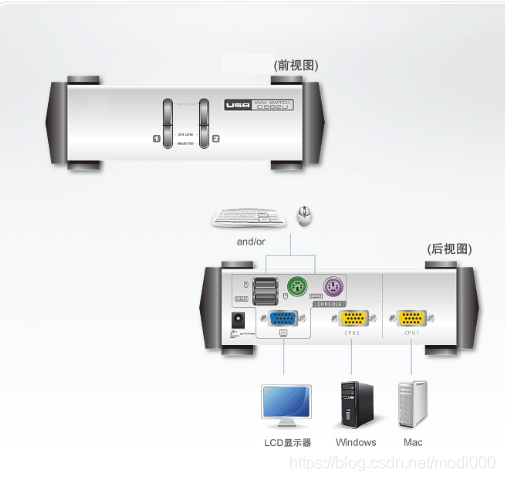

拓扑图如下：

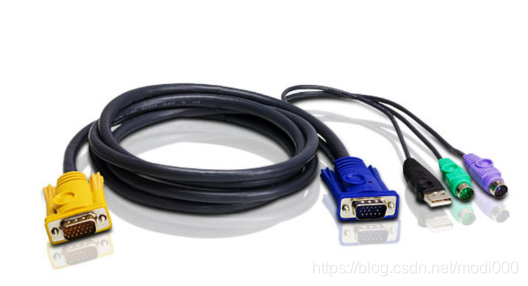

连接线如下

提供USB及PS/2信号电脑端连接头

三合一(鼠标/键盘/影像)SPHD信号 KVM切换器端连接头

kvm切换器：itkvm.com
————————————————
