简介

【电感器】是一种储能元件，它可以把电能转换成磁能并储存起来，当电流通过导体时，会产生电磁场，电磁场的大小与电流成正比。

【本质】电感器就是 将导线在磁铁上绕制成线圈的形状而制成的。

【分类】常见电感器主要有：

【固定式电感器】电感量是固定的。

【使用场景】该类电感器适用于 滤波、振荡、延迟 等电路中。

【描述】固定式电感器是一种常用的电感器件。

【制作】为了减小体积，往往根据电感量和最大直流工作时电流的大小，选用相应直径的导线在磁芯上进行绕制，然后再装入塑料外壳中，用环氧树脂进行封装而成。

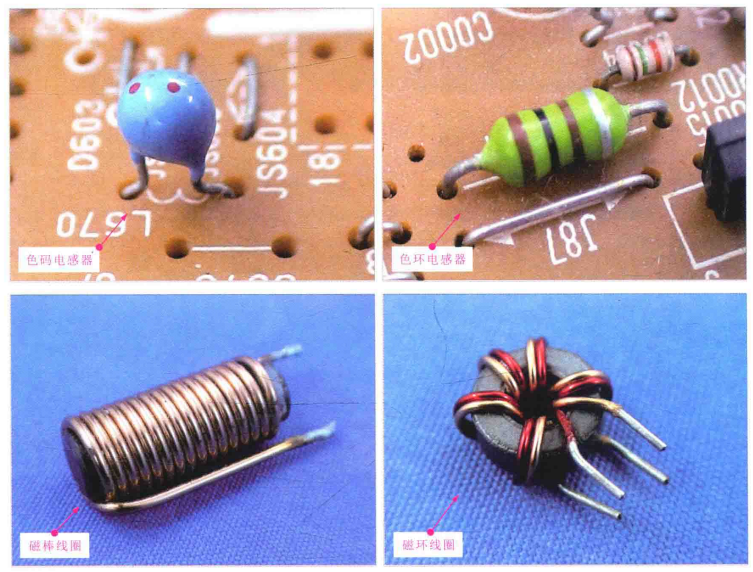

【图】固定式-电感器实物

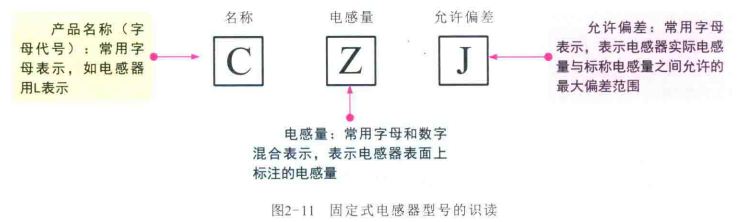

【说明】

固定式电感器型号的命名根据不同的厂家其规格也有所区别，

但多数电感器均是由 产品名称、电感量、允许的偏差 3 部分构成的。

【示例】

又称字母代号，常用字母表示，如电感器用 L 表示。

常用字母和数字混合表示，表示电感器表面上标注的电感量。

常用字母表示，表示电感器实际电感量与

【结构/构造】
可调式电感器的磁芯是螺纹式的，可以旋到线圈骨架内，整体用金属外壳屏蔽起来，以增加机械的强度，在磁芯帽上设有凹槽方便调整其电感量。

【调整】可调式电感器都有一个可插入的磁芯，用工具调节即可改变磁芯在线圈中的位置，从而实现调整电感量的大小。

【注意】在调整电感器的磁芯时要使用无感螺丝刀，即由非铁磁性金属材料如塑料或竹片等制成的螺丝刀。

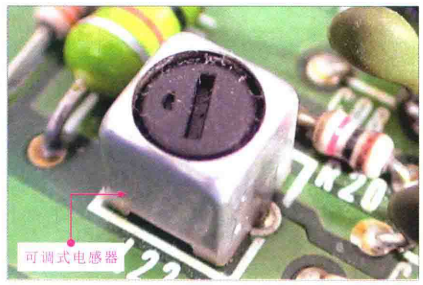

【图】可调式电感器

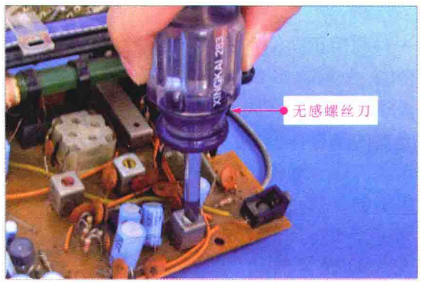

【图】无感螺丝刀
